机械结构设计试题

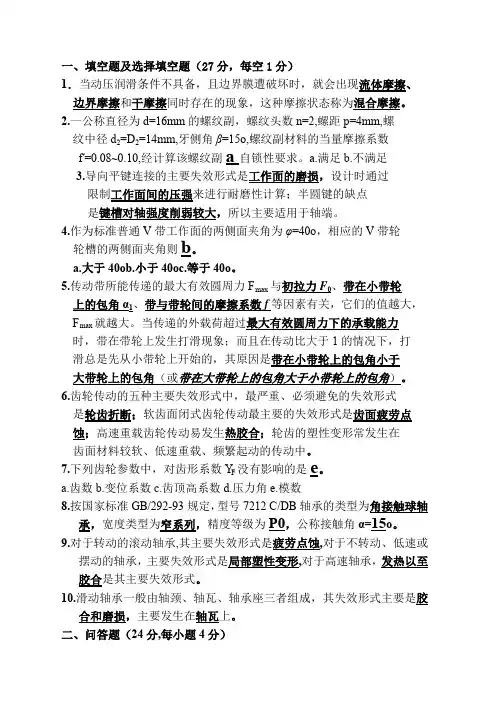

机械设计试卷及答案
一、填空题及选择填空题（27分，每空1分）1．当动压润滑条件不具备，且边界膜遭破坏时，就会出现流体摩擦、边界摩擦和干摩擦同时存在的现象，这种摩擦状态称为混合摩擦。
2.一公称直径为d=16mm的螺纹副，螺纹头数n=2,螺距p=4mm,螺纹中径d2=D2=14mm,牙侧角β=15o,螺纹副材料的当量摩擦系数f′=0.08~0.10,经计算该螺纹副a自锁性要求。
a.满足b.不满足3.导向平键连接的主要失效形式是工作面的磨损，设计时通过限制工作面间的压强来进行耐磨性计算；半圆键的缺点是键槽对轴强度削弱较大，所以主要适用于轴端。
4.作为标准普通V带工作面的两侧面夹角为φ=40o，相应的V带轮轮槽的两侧面夹角则b。
a.大于40ob.小于40oc.等于40o。
5.传动带所能传递的最大有效圆周力F max与初拉力F0、带在小带轮上的包角α1、带与带轮间的摩擦系数f等因素有关，它们的值越大，F max就越大。
当传递的外载荷超过最大有效圆周力下的承载能力时，带在带轮上发生打滑现象；而且在传动比大于1的情况下，打滑总是先从小带轮上开始的，其原因是带在小带轮上的包角小于大带轮上的包角（或带在大带轮上的包角大于小带轮上的包角）。
6.齿轮传动的五种主要失效形式中，最严重、必须避免的失效形式是轮齿折断；软齿面闭式齿轮传动最主要的失效形式是齿面疲劳点蚀；高速重载齿轮传动易发生热胶合；轮齿的塑性变形常发生在齿面材料较软、低速重载、频繁起动的传动中。
7.下列齿轮参数中，对齿形系数Y F没有影响的是e。
a.齿数b.变位系数c.齿顶高系数d.压力角e.模数8.按国家标准GB/292-93规定，型号7212 C/DB轴承的类型为角接触球轴承，宽度类型为窄系列，精度等级为P0，公称接触角α=15o。
9.对于转动的滚动轴承,其主要失效形式是疲劳点蚀,对于不转动、低速或摆动的轴承，主要失效形式是局部塑性变形,对于高速轴承，发热以至胶合是其主要失效形式。
机械设计试题 简答题
机械设计试题简答题机械设计试题简答题机械设计试题_简答题简答题（57题）一、平面连杆机构（11题）1、详述铰链四杆机构中曲柄存有的条件答：1、最短杆和最长杆长度之和小于或等于其余两杆长度之和；2、挑最长杆的邻边为机架或挑最长杆为机架条件1、2同时满足，铰链四杆机构中存在曲柄。
2、由图示尺寸，推论铰链四杆机构的类型，写下推论依据答：∵最长杆和最短杆之和80+220＜140+180且最长杆为机架，∴机构存在曲柄，为双曲柄机构。
3、由图示尺寸，推论铰链四杆机构的类型，写下推论依据答：∵最长杆和最短杆之和90+240＜140+200且最长杆的邻边杆为机架，∴机构存在曲柄，为曲柄摇杆机构。
第1页，共15页4、由图示尺寸，判断铰链四杆机构的类型，写出判断依据请问：∵最久杆和最长杆之和100+200＜140+180但最短杆的对边杆为机架，∴机构不存有曲柄，为双摇杆机构。
5、什么是曲柄摇杆机构的急回特性？什么是极位夹角？两者有何相互关系？答：急回特性指摇杆的返回速度大于其工作进程速度的特性极位夹角指曲柄与连杆两次共线边线之间的夹角急回特性与极位夹角关系：k=（180º+θ）/（180º-θ）θ值越大，k值也越大，机构着急回去程度也就越高。
6、什么是平面连杆机构的压力角和传动角，它们的大小对机构的工作有何影响？答：压力角α是指作用在从动件的力与该力作用点的绝对速度之间所夹锐角，传动角γ就是指压力角的余角。
α、γ是反映机构传动性能的重要指标，α越大、γ越小，不利机构传动。
7、曲柄摇杆机构如何可以产生“死去点”边线？列出防止和利用“死去点”边线的例子。
答：曲柄摇杆机构中，当摇杆为主动件时，从动件曲柄与连杆共线的位置出现“死点”边线，并使从动件卡死。
可以利用飞轮的惯性作用或机构错位排列的方法来渡过“死点”；利用“死点”第2页，共15页的例子有飞机起落架机构、夹具的夹紧机构等。
8、图画出来图示机构的压力角和传动角答：所求压力角和传动角如图9、图画出来图示机构的压力角和传动角答：所求压力角和传动角如图10、图画出来图示机构的压力角和传动角答：所求压力角和传动角如图第3页，共1511、画出图示机构的压力角和传动角请问：所求压力角α=90º（例如图），传动角γ=0º。
机械设计试题集
机械设计试题集一．齿轮受力分析1、.已知在一级蜗杆传动中，蜗杆为主动轮，蜗轮的螺旋线方向和转动方向如图所示。
试将蜗杆、蜗轮的轴向力、圆周力、蜗杆的螺旋线方向和转动方向标在图中。
2、已知图中螺旋锥齿轮1的旋转方向，在图中标出螺旋锥齿轮2和蜗轮的旋转方向，并说明蜗杆的旋向。
3如图所示传动系统，主动齿轮1的转动方向n1和螺旋角旋向如图所示，为使Ⅱ轴所受的轴向力较小：(1)试安排齿轮2的螺旋角旋向和蜗杆3的导程角旋向(用文字说明旋向并在图中画出)；(2)标出齿轮2和蜗杆3上的啮合点的三个分力的方向；(3)标出蜗轮的转向并说明蜗轮的螺旋角旋向。
答案如下：4.已知在一对斜齿圆柱齿轮传动中，2轮为从动轮，其螺旋线方向为左旋，圆周力Ft2方向如图所示。
试确定主动轮1的螺旋线方向、轴向力Fa1的方向，并在图上标出。
（10分）5图示为直齿圆锥齿轮和斜齿圆柱齿轮组成的两级传动，动力由轴Ⅰ输入，轴Ⅲ输出，轴Ⅲ的转向如图所示。
试分析：（1）在图中画出各轮的转向；（2）为使中间轴Ⅱ所受轴向力可以抵消一部分，确定斜齿轮3、4的螺旋方向；（3）画出圆锥齿轮2和斜齿轮3所受各分力的方向。
（10分）6已知在某一级蜗杆传动中，蜗杆为主动轮，转动方向如题31图所示，蜗轮的螺旋线方向为左旋。
试将两轮的轴向力Fa1、Fa2，圆周力Ft1、Ft2，蜗杆的螺旋线方向和蜗轮的转动方向标在图中。
7图示一蜗杆传动，已知主动蜗杆1的旋向和转向如图所示。
试确定：(1)从动蜗轮2的转向和旋向，并在图上表示；(2)在图中标出蜗轮和蜗杆所受各分力(径向力Fr、圆周力Ft和轴向力Fa)的方向。
89如图所示为斜齿圆柱齿轮减速器和蜗杆减速器组成的二级减速装置。
1）小圆柱齿轮主动时，画出蜗轮的旋转方向及其各分力方向。
2）从轴承和轴受力情况分析，这样设计斜齿轮和蜗杆的螺旋方向是否合理？为什么？3）按图示方案设计完成后，如果误将蜗杆减速器放在高速级，而负载功率及转速均不变，分析可能会出现什么问题？1—电动机2、4—联轴器3—斜齿圆柱齿轮减速器5—蜗杆减速器10图示为蜗杆一圆锥齿轮传动，已知输出轴III的转向nIII，为使中间轴II上的轴向力相互抵消一部分，试决定：（15分）（1）蜗杆、蜗轮的轮齿的螺旋线方向（蜗轮的标于图中）。
机械设计基础大题(轴系结构找错体+自由度计算)
第六题
①轴承端盖与箱体间无调整密 封垫片； ②推力轴承应成对使用，宽边 相对或者窄边相对 安装；轴承 剖面线内、外圈不一致。 ③轴长应比轮毂短 ④键槽过长 ⑤端盖孔与轴径间无间隙； ⑥端盖无密封油毡 ⑦多一个套筒，并与轴承 端盖接触； ⑧无定位轴肩 ⑨无键槽
第七题
①装轴承段不需用螺母定位； ②轴肩过高，轴承无法拆卸； ③齿轮轴向不能定位； ④齿轮无法装配 ⑤精加工轴过长，轴承不好装拆； ⑥轴承端盖和轴之间应留有间隙； ⑦联轴器无法轴向定位； ⑧键槽应开在同一母线上； ⑨齿轮周向无定位； ⑩轴承和轴颈之间属于过盈配合，不需键联接。
机械设计基础
适合食品、机械制造等相关专业。
目录
Contents
轴系结构找错体
第一题
1. 键过长； 2. 过定位，轮毂宽应大于配合轴段长度； 3. 轴承内圈轴向定位台肩过高； 4. 箱体端面应留出和端盖接触的凸台 5. 应加密封垫圈，端盖和轴应留有间隙 6. 应设一轴肩，便于轴承安装； 7. 应在轴上开设联轴器定位台肩； 8. 轴头应开设键槽。
正 后
12)缺挡油环
13)光轴太长
第十六题
(1)缺固定螺栓； (2)轴承安装一顺，应正装； (3) 轴肩过高； (4)缺键； (5)轮毂应长些； (6)轴环 多余齿轮无法安装；
(7)透盖结构错误，动静接触； (8)应有毡圈密封； (9)缺轴向定位； (10)缺键； (11)轴过长； (12)光轴太长，齿轮安装困难； (13)加工面过大。
第二题
①——定位轴肩过高 ②——键的长度太短 ③——两个键应在同一 母线上位 ④——齿轮右端没有定入 ⑤——该传动件不能装 ⑥——安装右轴承的轴段应设一轴肩 ⑦——右轴承与右边的 传动件之间应有一个端 盖，且 有一个密封装置
机械设计测试题
机械设计测试题（100.00分）欢迎参加本次测试1、（）一般适用于外形比较简单、内部结构较为复杂的机件。
【单选题】A.A．全剖视图B.B．半剖视图C.C．局部剖视图D.D．斜剖视图正确答案: A2、主视图、俯视图、仰视图、后视图的（）【单选题】A.A．长对正B.B．高平齐C.C．宽相等正确答案: A3、国家标准规定采用（）来表达机件的内部结构形状。
【单选题】A.A．视图B.B．剖视图C.C．断面图D.D．局部放大图正确答案: B4、重合断面图的轮廓线用（）画出。
【单选题】A.A．粗实线B.B．细实线C.C．细点画线D.D．波浪线正确答案: B5、局部视图的断裂边界用（）表示。
【单选题】A.A．粗实线B.B．点划线C.C．细虚线D.D．波浪线或双折线正确答案: D6、选择正确的局部视图【单选题】A.图片1B.图片2C.图片3D.图片4E.图片5正确答案: C7、选择正确的剖视图。
【单选题】A.图片1B.图片2C.图片3D.图片4E.图片5正确答案: C8、滚动轴承的类型代号由（）表示。
【单选题】A.数字B.数字或字母C.字母D.数字加字母正确答案: B9、选择正确的全剖视图。
【单选题】A.图片1B.图片2C.图片3D.图片4E.图片5正确答案: D10、选择正确的半剖视图。
【单选题】A.图片1B.图片2C.图片3D.图片4E.图片5正确答案: D11、选择正确的移出断面图。
【单选题】A.图片1B.图片2C.图片3D.图片4E.图片5正确答案: D12、螺纹的公称直径是指螺纹（）的基本尺寸。
【单选题】A.A．大径B.B．小径C.C．中径正确答案: A13、（）是用来支承轴的标准部件。
【单选题】A.A．键B.B．齿轮C.C．滚动轴承D.D．销正确答案: C14、相邻两齿的同侧齿廓之间的分度圆弧长是（）。
【单选题】A.A．齿厚B.B．槽宽C.C．齿距D.D．齿宽正确答案: C15、一组啮合的圆柱正齿轮，它们的中心距为（）【单选题】A.A．2π（d1+d2）B.B．（d1+d2）/2C.C．m（d1+d2）/2D.D．2（d1+d2）正确答案: C16、选择正确的螺纹联接画法。
机械设计结构改错题经典10题
机械设计结构改错题经典10题（2020.03）1．图示为轴承面对面安装的轴系结构，指出轴系结构中不少于10处的错误。
注：润滑方式、倒角和圆角不考虑。
解：１、缺少调整垫片２、４箱体上非加工面应低于加工面；３、右轴承装反了；５、缺少调整垫片；６、缺轴端挡板；７、缺键联接；８、透盖与轴之间应有间隙；９、缺毡圈油封；１０、轴承左边轴径应小于轴承内经；１１、装齿轮轴段长应小于轮毂宽。
2 图示为小锥齿轮轴系部件结构图，齿轮采用油润滑，轴承为脂润滑。
指出途中不合理或错误的结构，在图中用序号标出，并按序号简要说明错误原因。
解：说明：①没有必要设圆螺母及轴上螺纹轴头，因齿轮上F a向右；②锥齿轮孔键槽是通的，以便于加工，且槽底与键顶面间有间隙；③轴环外径太大，应低于轴承内圈1/3厚，以方便内圈拆卸；④两轴承内圈之间的轴外径小于轴承内径，以使左轴承能装人；⑤两轴承外圈之间的套杯内径应小于轴承外径，以便于轴承定位；⑥透盖左端面与轴承外圈端面问应留间隙，以避免干涉；⑦套杯应加端环，端环左端面应加调整垫片，以调整轴系位置；⑧套杯右端面与端盖间应加密封垫，起密封作用；⑨轴用弹性挡圈改为圆螺母及防松垫片（轴上制螺纹及槽），用以调整轴承的游隙；⑩端盖内孔应加毡圈油封，起密封作用，端盖与轴间应有间隙；11 轴上螺纹右边轴径应小于螺纹外径，以方便装配；12 此处应设轴肩，对轴上零件起轴向定位作用；13 轴上两个键槽应处同一母线上，以方便加工。
3．指出轴系零部件结构中的错误，并说明错误原因。
解：1 轴上两个平键应在同一母线上；2 齿轮的联接平键长度不能超出联接轴段长；3 轴右端的轴用弹性挡圈没必要，轴可缩短；4 轴环将右轴承左端内圈全挡住了、无法拆卸，轴肩要降低到内圈外径下1/3召处；5 两个轴承端盖与箱体间应有调整垫片；6 箱体上不加工的毛坯面应比加工面低（2 处）；7 螺钉联接多处错误：①箱体上是盲螺孔，不是光孔；②螺孔有效深度应大于螺钉拧入深度；③底孔深度应大于螺纹孔深度；④弹簧垫圈开口方向画反了。
机械设计基础题库
机械设计基础题库1. 机械设计概论1.什么是机械设计？2.机械设计的基本原理和方法有哪些？3.机械设计的重要性是什么？2. 材料力学4.什么是材料力学？5.弹性力学和塑性力学的区别是什么？6.材料的拉伸和压缩试验是用来做什么的？3. 机械零件设计7.设计一副钳子的步骤是什么？8.如何选择合适的材料用于机械零件设计？9.机械零件的装配和拆卸方法有哪些？4. 机械传动与控制10.机械传动的种类有哪些？11.机械传动系统的设计流程是什么？12.在机械传动系统中，齿轮传动和链传动的优缺点是什么？13.机械控制系统的基本原理是什么？5. 机械加工与制造工艺14.什么是机械加工？15.机加工的基本工艺有哪些？16.机加工中常用的刀具有哪些？17.什么是数控机床？它的优点是什么？6. 机械装配与检测18.机械装配的步骤有哪些？19.机械装配过程中常见的问题和解决方法有哪些？20.机械装配后如何进行检测和调试？7. 机械设计软件与计算机辅助设计21.常用的机械设计软件有哪些？22.机械设计软件在机械设计中的作用是什么？23.什么是计算机辅助设计？它的优势有哪些？8. 机械设计中的安全与环保24.机械设计中需要考虑哪些安全因素？25.如何进行机械设计中的环境影响评估？26.在机械设计中如何提高能源利用效率和环境友好性？9. 机械设计中的创新与发展27.机械设计中的创新方法和途径有哪些？28.机械设计中的可持续发展是什么意思？29.机械设计领域的未来发展趋势是什么？10. 机械设计案例分析30.选择一个实际的机械设计案例进行分析和评价。
以上是关于机械设计基础的题库，通过对这些问题的研究和学习，可以更好地理解机械设计的基本原理和方法，并在实际应用中做出更好的设计决策。
希望这些问题能够对你有所帮助！。
(完整版)机械设计考试试题及其答案
1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【】A．轮齿疲劳折断 B. 齿面疲劳点蚀C．齿面胶合 D. 齿面塑性变形2．带传动在工作时产生弹性滑动，是由于【】A．包角α太小 B. 初拉力F0太小C．紧边与松边拉力不等 D. 传动过载3．在下列四种型号的滚动轴承中，只能承受径向载荷的是【】A．6208 B. N208 C. 3208 D. 52084．下列四种螺纹中，自锁性能最好的是【】A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹5．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为【】A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q6．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指【】A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值7．普通平键接联采用两个键时，一般两键间的布置角度为【】A．90° B. 120° C.135° D.180°8．V带在减速传动过程中，带的最大应力发生在【】A．V带离开大带轮处 B. V带绕上大带轮处C．V带离开小带轮处 D. V带绕上小带轮处9．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是【】A．拉力 B.扭矩C．压力 D.拉力和扭矩10．滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后【】A．制造困难 B.要使用较长的销轴C．不便于装配 D.链板要产生附加的弯曲应力二、1．轴如按受载性质区分，主要受的轴为心轴，主要受的轴为传动轴。
2．代号62203的滚动轴承，为轴承，其内径为mm。
3．在一般机械中的圆柱齿轮传动，往往使小齿轮齿宽b1大齿轮齿宽b2；在计算齿轮强度时，工作齿宽b应取。
4．普通平键联接的工作面是键的；楔键联接的工作面是键的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二章
常用机构
9、长管状零件定向 如图，请对整齐排列往前输送的长管状塑料棒进行 定向排列。长管直径10mm,长度150mm,一端封口， 管内开孔深度120mm。要求定向后所有开口向上， 首尾相接整齐排列。
第二章
常用机构
10、薄板U型零件定向 如图，请对整齐排列往前输送的薄板U型零件进行 定向排列。零件外型尺寸：50*20*5mm，板厚 1mm。要求定向后所有开口向下，首尾相接整齐 排列。
第二章
常用机构
第二章
常用机构
第二章
常用机构
第二章
常用机构
17、中心板定向 如图，请在不使用振动输送盘的前提下，对球形或 椭圆形零件进行定向排列。要求定向后如图所示， 首尾相接整齐排列。球形零件直径30mm；椭圆形 零件长50mm，直径30mm；圆柱体长100mm，直 径30mm。
第二章
常用机构
18、混合振动排列输送 如图，请在不使用振动输送盘的前提下，对U型零 件进行定向排列。要求定向后如图所示，首尾相接 整齐排列。
第二章
常用机构
1、管状定向 如图，请对一端封闭的管状零件进 行定向，使其统一方向半圆头往下 排列。
第二章
常用机构
第二章
常用机构
Байду номын сангаас
第二章
常用机构
2、尖头零件定向 如图，请对一尖头零件进行定向，使其统一方向尖 头往上排列。
第二章
常用机构
第二章
常用机构
第二章
常用机构
3、U型零件定向 如图，请对U型零件进行定向，使其统一 方向U型开口向右排列。
第二章
常用机构
19、旋转托板排列输送 如图，请在不使用振动输送盘的前提下，对U环零 件进行定向排列。要求定向后如图所示，首尾相接 整齐排列。
第二章
常用机构
20、桨状轮排列输送 如图，请在不使用振动输送盘的前提下，对普通滚 珠轴承进行定向排列。要求定向后如图所示，首尾 相接整齐排列。
第二章
常用机构
第二章
常用机构
14、针状带孔零件定向 如图，请对针状带孔零件进行定向排列。要求定向 后如下图所示，首尾相接整齐排列。
第二章
常用机构
15、异形定向 如图，请对异形环装零件进行定向排列。要求定向 后如图所示，首尾相接整齐排列。
第二章
常用机构
16、往复进给排列输送 如图，请在不使用振动输送盘的前提下，对球形或 椭圆形零件进行定向排列。要求定向后如图所示， 首尾相接整齐排列。球形零件直径30mm,椭圆形 零件长40mm，直径30mm.
第二章
常用机构
4、圆锥型零件定向 如图，请对圆锥型零件进行定向，使其 统一方向锥型开口向下排列。
第二章
常用机构
5、阶梯型零件转向 如图，请对整齐排列阶梯型零件进行 定向，使其方向统一，阶梯面向右排 列。
第二章
常用机构
6、固定零件送料机构 如图，请对整齐排列球体进 行定量供料，要求每3个球 体为一个单位，装在图示的 杯子内。
第二章
常用机构
第二章
常用机构
7、不同零件搭配送料机构 如图，对两种外形尺寸一样，开孔不同的圆形零件 进行排列，要求不同规格的零件要相互隔开。
第二章
常用机构
8、球形零件大小分级 如图，请一批把直径分别为小球15mm、中球 20mm、大球25mm的玻璃球按大小级别装到图中 的三联箱内。如果要求每个箱子内小球20个，中 秋10个，大球5个，该怎么操作？
第二章
常用机构
11、螺钉定向 如图，请内六角螺钉M6进行定向排列。要 求定向后所有螺钉开口向下，首尾相接整齐 排列。
第二章
常用机构
12、盖型零件定向 如图，请对盖型零件进行定向排列。要求定向后所 有盖子开口向下，首尾相接整齐排列。
第二章
常用机构
13、电容定向 如图，请对圆柱形电容进行定向排列。要求定向后 所有圆形底部朝下，首尾相接整齐排列。
