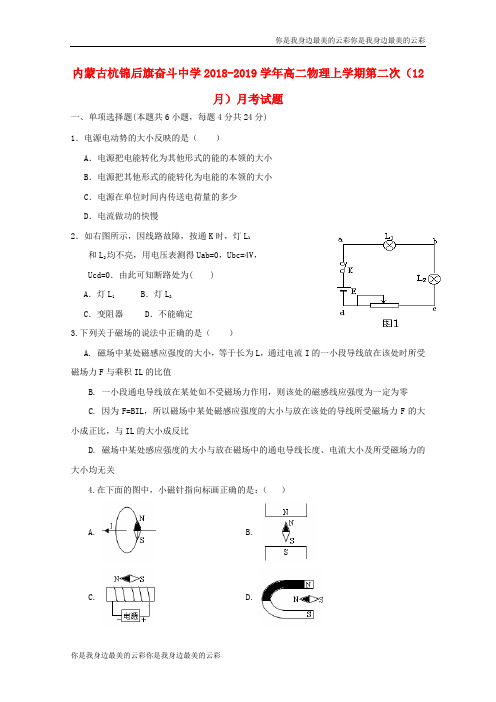

内蒙古杭锦后旗奋斗中学高二物理上学期第二次月考试题
内蒙古杭锦后旗奋斗中学2018-2019学年高二物理上学期第二次（12月）月考试题一、单项选择题(本题共6小题，每题4分共24分)1．电源电动势的大小反映的是（）A．电源把电能转化为其他形式的能的本领的大小B．电源把其他形式的能转化为电能的本领的大小C．电源在单位时间内传送电荷量的多少D．电流做功的快慢2．如右图所示，因线路故障，按通K时，灯L1和L2均不亮，用电压表测得Uab=0，Ubc=4V，Ucd=0．由此可知断路处为( )A．灯L1B．灯L2C．变阻器 D．不能确定3.下列关于磁场的说法中正确的是（）A. 磁场中某处磁感应强度的大小，等于长为L，通过电流I的一小段导线放在该处时所受磁场力F与乘积IL的比值B. 一小段通电导线放在某处如不受磁场力作用，则该处的磁感线应强度为一定为零C. 因为F=BIL，所以磁场中某处磁感应强度的大小与放在该处的导线所受磁场力F的大小成正比，与IL的大小成反比D. 磁场中某处感应强度的大小与放在磁场中的通电导线长度、电流大小及所受磁场力的大小均无关4.在下面的图中，小磁针指向标画正确的是：（）A. B.C. D.5.如图所示，在水平匀强磁场中放置一矩形线圈，线圈平面与磁场垂直，线圈由竖直位置绕其底边转过90°至虚线位置的过程中，穿过线圈的磁通量的变化情况A. 变小B. 变大C. 先变大后变小D. 先变小后变大6.在地球赤道上空，沿东西方向水平放置一根通以由西向东的直线电流，则此导线受到的安培力方向（）A．竖直向上 B．竖直向下 C．由南向北 D．由西向东二、多项选择（本题共6小题，每题5分共30分，选对选不全得3分，选错者不得分，全部选对得5分）7、关于电功和焦耳热，下列说法正确的是（）A.在纯电阻电路中，计算电功可用公式W=I2RtB.在非纯电阻电路中，计算电功可用公式W= I2RtC.在非纯电阻电路中，计算焦耳热用Q= I2RtD.在纯电阻电路中，计算焦耳热可用Q=UIt8.右图中R1=4Ω，R2=9Ω，R3=18Ω。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2017-2018学年物理月考试题
一、单项选择题：（每题4分共40分）
1．在如图所示的电路中，电压表和电流表均为理想电表，电源内阻不能忽略。
闭合开关S后，将滑动变阻器的滑片P向下调节，则下列叙述正确的是：（）
A. 电压表和电流表的示数都增大
B. B. 灯L2变暗，电流表的示数减小
C. 灯L1变亮，电压表的示数减小
D. 电源的效率增大，电容器C所带电荷量增加
2.如图所示电路中,电源内阻不能忽略,两个电压表均为理想电表。
当滑动变阻器R2的滑动触头P移动时,关于两个电压表V1与V2的示数,下列判断正确的是
A.P向a移动,V1示数增大、V2的示数增大
B.P向b移动,V1示数增大、V2的示数减小
C.P向a移动,V1示数改变量的绝对值小于V2示数改变量的绝对值
D.P向b移动,V1示数改变量的绝对值大于V2示数改变量的绝对值
3．在如图所示电路中灯泡A、B均不亮，但电路中只有一处断开，
现用电压表测得Uab=0、Uac=6 V、Ubd=6 V、Ucd=0，则可分析出
A．B灯断 B．A灯断 C．电源E断 D．R断
4．关于磁感应强度，下列说法中正确的是( )
A．若长为L、通有电流I的导体在某处受到的磁场力为F，则该处的磁感应强度必为B＝F
IL
B．由B＝F
IL
知，B与F成正比，与IL成反比
C．由B＝F
IL
知，若一小段通电导体在某处不受磁场力，则说明该处一定无磁场
D．磁感应强度的方向就是小磁针北极所受磁场力的方向
5. 长10cm的导线，放入匀强磁场中，它的方向和磁场方向垂直，导线中的电流是3.0A，受到的磁场力是1.5×10－3N，则该处的磁感应强度B大小为( )
A. 5.0×10－3T
B. 5.0×10－2T
C. 5.0×10－1T
D. 5.0T
6．如图所示，a、b、c三枚小磁针分别在通电螺线管的正上方、管内
和右侧，当这些小磁针静止时，小磁针N极的指向是( )
A.a、b、c均向左
B.a、b、c均向右
C.a向左，b向右，c向右
D.a向右，b向左， c向右
7．如图，长为2L的直导线折成边长相等，夹角为60°的V形，并置于与其所在平面相垂直的匀强磁场中，磁感应强度为B。
当在该导线中通以电流强度为I的电流时，该V形通电导线受到的安培力大小为
A．0 B．0.5BIL
C．BIL D．2BIL
8. 如图所示，一矩形线框，从abcd位置移动到a′b′c′d′位置的
过程中，关于穿过线框的磁通量的变化情况，下列叙述正确的是(线框
平行于纸面移动)( )
A. 一直增加
B. 一直减少
C. 先增加后减少
D. 先增加，再减少直到零，然后再增加，最后减少
9. 如图所示, a、b两根垂直纸面的导体通以大小相等的电流, 两导线
旁有一点P, P点到a、b距离相等, 要使P处磁场方向向右, 则a、b
中电流方向为 ( )
A. 都向外
B. 都向里
C. a中电流向外, b中电流向里
D. a中电流向里, b中电流向外
10.某同学画的表示磁场B、电流I和安培力F的相互关系如图所示，其中正确的是（）
A．B． C．D．
二、多项选择题（本题共4小题，每小题4分，共16分。
在每小题给出的四个选项中，
有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不答的得0分。
）
11．(多选)关于多用电表的使用，下列操作正确的是( )
A．测电压时，应按图甲连接方式测量
B．测电流时，应按图乙连接方式测量
C．测电阻时，应按图丙连接方式测量
D．测二极管的正向电阻时，应按图丁连接方式测量
12．(多选)在用欧姆表测电阻的实验中，用“×10”挡位测量一个电阻时，发现表针偏角极大，正确的判断和做法是( )
A．这个电阻值较小
B．这个电阻值较大
C．为较准确地测量电阻，应换用“×1”挡位，重新测量
D．为较准确地测量电阻，应换用“×100”挡位，重新测量
-图象中，直线a表示某电源路端电压与电流的关系，直线b为某13．(多选)如图所示的U I
一电阻R的伏安特性曲线。
用该电源直接与电阻R连接成闭合电路，由图象可知：（）A．R的阻值为1.5 Ω
B．电源电动势为3 V，内阻为0.5 Ω
C．电源的输出功率为3.0 W
D．电源内部消耗功率为1.5 W
14．(多选)如图所示，在光滑水平面上一轻质弹簧将挡板和一个条形磁铁连接起来，此时磁铁对水平面的压力为F1，现在磁铁左上方位置固定一根导体棒，
当导体棒中通以垂直纸面向里的电流后，磁铁对水平面的压力为
F2，则以下说法正确的是
A．弹簧长度将变长 B．弹簧长度将变短 C．F1>F2 D．F1<F2
三、填空题（本题共18分。
）
15．在“用电流表和电压表测定电池的电动势和内电阻”的实验中．
（1）备有如下器材：
A．干电池1节；B．滑动变阻器（0～20Ω）；C．滑动变阻器（0～1kΩ）；
D．电压表（0～3V）；E．电流表（0～0.6A）；F．电流表（0～3A）；G．开关、导线若干．
其中滑动变阻器应选______，电流表应选________．（只填器材前的序号）
（2）为了最大限度地减小实验误差，请在虚线框中画出该实验最合理的电路图．
（3）某同学记录的实验数据如下表所示，试根据这些数据在图中画出U－I图线，根据图线得到被测电池的电动势E＝________V，内电阻r＝________Ω.
四、计算题（本题共3小题，共26分。
解答时应写出必要的文字说明、方程式和重要演算步骤。
只写出最后答案的不能得分。
有数值计算的题，答案中必须写出数值和单位。
）
16．（9分）如图所示，电源电动势E=8V，内阻为r=0．5Ω，“3V，3W”的灯泡L与电动机M串联接在电源上，灯泡刚好正常发光，电动机刚好正常工作，电动机的线圈电阻R=1．5Ω．求：（1）通过电动机的电流；
（2）电源的输出功率；
（3）电动机的输出功率。
17．（8分）如图所示，在与水平方向夹角为60°的光滑金属导轨间有一电源，在相距1
m的平行导轨上放一质量为m＝0.3 kg的金属棒ab，通以从b→a，I＝3 A的电流，磁
场方向竖直向上，这时金属棒恰好静止．求：(1)匀强磁场磁感应强度的大小；(2)ab
棒对导轨的压力．(g＝10 m/s2)
18．（9分）在倾角θ＝30°的斜面上，固定一金属框，宽l＝0.25 m，接入电动势E＝12 V、内阻不计的电池．垂直框面放置一根质量m＝0.2 kg的金属棒ab，它与框架间的动摩擦因数
μ＝
6
6
，整个装置放在磁感应强度B＝0.8 T、垂直框面向上的匀强磁场中，如图所示．当调
节滑动变阻器R的阻值在什么范围内时，可使金属棒静止在框架上？(框架与金属棒的电阻不计，g取10 m/s2)
15:【答案】（1）B E （2）见解析图（3）1.45 1.3
16:（1）1A；（2）7．5W；（3）3W
试题分析：（1）灯泡L正常发光
2分
（2）外电压： 2分
电源的输出功率： 2分
（3）电动机两端的电压 2分
电动机的输出功率 2分
17:(1)1.73 T (2)6 N
作出受力侧视图，如图．导体棒处于静止状态，根据平衡条件得
解：如图所示受力分析
BIL=mgtanθ
B=
代入数据得：B=T
F N=
代入数据得：F N=6N
由牛顿第三定律，压力与支持力是作用力与反作用力，所以压力为6N．
18 :1.4 Ω--8.0 Ω
试题分析：（1）当滑动变阻器R取值较大时，I较小，安培力较小，在金属棒重力分量
作用下金属棒有沿框面下滑的趋势，金属棒所受静摩擦力沿框面向上，受力情况如图所示，此时金属棒刚好不下滑，满足平衡条件：
解得：
(2)当滑动变阻器R取值较小时，I较大，安培力较大，会使金属棒产生上滑的趋势，因此金属棒所受静摩擦力沿框面向下，如图所示．此时金属棒刚好不上滑，满足平衡条件：
解得
故。
