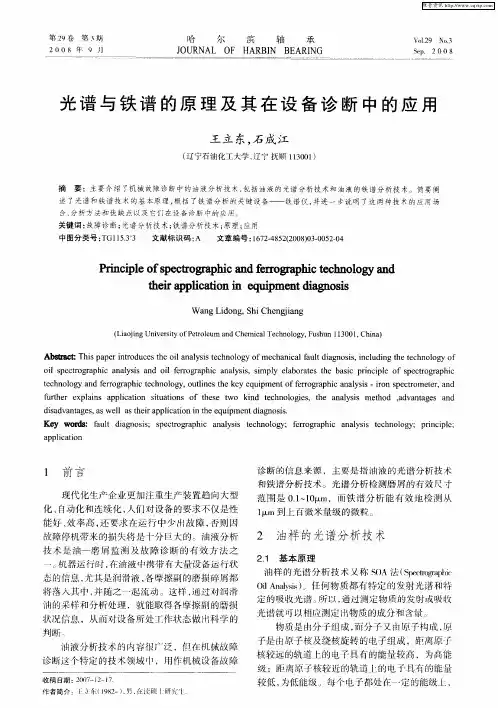

光谱与铁谱的原理及其在设备诊断中的应用
。
机器运 子 时 ， 亍 存油 液 中携 带有 大量设 备运 行状
态的信息 ， 其是 润 滑液 ， 摩擦 副 的磨 损碎 屑都 尤 各 将 落 入其 中 ， 随之 一起 流动 。这样 ， 过对 润滑 并 通 油 的采样 和 分析处 理 ，就 能取 得各摩 擦 副 的磨 损
Ｗａ ｇＬｄ ｎ ， ｈ ｈ ｎ ｊ ｎ ｎ ｉｏ ｇ Ｓ ｉ ｅ ｇｉ ｇ Ｃ ａ
（ｉ ｊ ｇ ｎｖ ｒｔ ｆ ｅ ｏ ｕ ａｄＣ ｅ ｃｌ ｅｈ ｏｏｙ Ｆ ｓｕ １０ １Ｃ ｉａ Ｌａ ｉ ｉｅｓｙｏ Ｐ ｔ ｌ ｍ ｎ ｈｍｉ ｃｎ ｌ ， ｕｈｎ１３ ０ ， ｈｎ） ｏｎ Ｕ ｉ ｒｅ ａＴ ｇ
合、 分析 方 法 和 优缺 点 以及 它们在 设备 诊 断 中的 应用 。
关 键 词 ： 障诊 断 ； 故 光谱 分 析 技 术 ； 铁谱 分 析 技 术 ； 理 ； 用 原 应 中图 分 类 号 ： Ｇ１５３３ Ｔ １＿ 文献标识码 ： Ａ 文 章 编 号 ：６ ２４ ５（０ ８０ —０ ２０ １７ ．８ ２２ ０ ）３０５ ４
维普资讯
第２ 卷 第３ ９ 期
哈
尔
滨
轴
承
Ｖ（．９ Ｎｏ３ ）２ １ ． Ｓ ｐ ２ ００ ８ ｅ ．
Ｊ ＯＵＲ ＮＡＬ ０Ｆ ＨＡＲ Ｎ Ｂ ＡＲ ＮＧ ＢＩ Ｅ Ｉ
光 谱 与 铁 谱 的 原 理 及 其 在 设 备 诊 断 中 的 应 用
王 立 东 ， 成 江 石
（ 宁 石油 化 工 大 学 ， 宁 抚 顺 １３０ ） 辽 辽 １０ １
摘
要 ：主要介绍 了机械故 障诊断 中的油液分析技术， 包括油液 的光谱分析技术和油液的铁谱分析技术。简要 阐
铁谱技术在柴油机机油质量管理上的应用
铁谱技术在柴油机机油质量管理上的应用
铁谱技术是一种用于分析油液中金属元素成分的方法，可以有效地判断机油的质量和机器的状态。
在柴油机机油质量管理方面，铁谱技术可以用于以下方面：
分析机油中金属元素的含量，特别是铁元素的含量，通过分析不同金属元素的含量，可以判断机油中金属元素的来源，如摩擦副、氧化等，以便及早发现机器故障。
判断机油的污染程度，铁谱技术可以分析不同金属元素的含量和组成，以判断机油中污染物的来源和类型，进而判断机油的污染程度。
监测机油的剩余使用寿命，通过对机油中金属元素含量的分析，可以确定机油的剩余使用寿命，以便及时更换机油，保证机器的正常运转。
提高机器的可靠性，通过定期采用铁谱技术对机油进行检测，可以及早发现机器的问题，保障机器的可靠性和稳定性，减少故障发生的可能性。
综上所述，铁谱技术在柴油机机油质量管理上具有重要的应用价值，能够提高机器的可靠性和稳定性，降低机器故障的发生率，减少维修和更换机器的成本。
铁谱分析法在某型船舶柴油机故障诊断中实际应用研究
铁谱分析法在某型船舶柴油机故障诊断中实际应用研究秦润轩;卞磊;张红磊【摘要】船舶柴油机是一个集往复件和回转件于一体的典型摩擦学系统,也一直是磨粒检测故障诊断中的应用对象,文章采用铁谱分析法对大型船用柴油机MANB&W 7K90MC进行了磨损检测实验.研究结果表明:通过对油液中磨粒图像识别分析而预测的故障,与实际拆装检测得出的故障基本吻合,有利于铁谱分析法在故障诊断中的推广应用.【期刊名称】《中国修船》【年(卷),期】2015(028)002【总页数】4页(P36-39)【关键词】铁谱分析法;船舶柴油机;故障诊断;应用研究【作者】秦润轩;卞磊;张红磊【作者单位】武汉理工大学能源与动力工程学院,湖北武汉430063;武汉理工大学能源与动力工程学院,湖北武汉430063;武汉理工大学能源与动力工程学院,湖北武汉430063【正文语种】中文【中图分类】U672船舶柴油机在运行的过程中，运动副的机械磨损在所难免，磨损是引起主机零件失效的重要原因之一。
为减少柴油机各运动系统的磨损，柴油机中都有润滑系统，润滑系统贯穿整个摩擦副，因此润滑油中含有丰富的机械零件信息，其磨损颗粒直接反映了零件的故障所在和柴油机工作状况[1-2]。
目前国内外关于磨粒监测识别、故障诊断技术主要是油液检测法，常用的油液磨粒检测方法中主要有光谱油料分析法、磁塞检测法、铁谱分析法等。
光谱油料分析法存在其局限性，无法测定大于10 μm的异常磨损产生的大颗粒金属磨粒；磁塞检测法仅对50 μm的磨粒敏感；而铁谱分析法可以观察到所有尺寸的磨粒，因此得以广泛应用[3-4]。
该技术最早在20世纪70年代由美国海军研究人员提出，它是一种借助磁力将油液中的颗粒分离出来，并将颗粒排列在基片上(即制片)，然后在显微镜下观察磨粒的颜色、形状、大小等纹理特征，从而分析机器的磨损状态和故障所在。
摩擦学的研究表明：磨损颗粒的种类和数量以及增加的速度与摩擦面材料的磨损程度及磨损速度有直接的关系；而磨粒的形态、颜色及纹理等则与磨损类型、磨损进程有密切关系。
光谱分析与铁谱分析在柴油机故障诊断中的应用
光谱分析与铁谱分析在柴油机故障诊断中的应用【摘要】本文简单介绍了光谱分析与铁谱分析技术的基本方法及原理。
提出两种方法联合应用是柴油机进行故障诊断的有效工具。
最后提出光谱分析和铁谱分析技术在故障诊断中的重要意义及未来柴油机故障诊断技术的发展趋势。
【关键词】光谱分析；铁谱分析；柴油机【Abstract】This paper introduces the basic principles and methods of spectral analysis techniques with bined the two methods is an effective tool for fault diagnosis of diesel engine.Finally，we propose the importance of spectroscopic analysis and Ferrography in fault diagnosis and future trends diesel engine fault diagnosis technology.【Key words】Spectroscopy；Ferrography；Diesel0 引言柴油机作为动力机械，其运行状态的好坏直接影响整个设备的工作状态。
因此，要确保设备处于最佳的运行状态，对其设备及柴油机进行状态监测和故障诊断是十分有必要的。
在柴油机的故障中，最主要的故障是磨损。
磨损是由摩擦直接产生的，所有的机械和机构的运转都是依靠其零件副的相对运动，有相对运动必有磨损。
磨损通常是有害的，因为磨损往往造成物质损失，缩短柴油机使用寿命，降低设备可靠性等，所以应尽可能的减少磨损以用来延长柴油机的使用寿命和提高可靠性。
现阶段，对柴油机进行状态监测和故障诊断，研究柴油机各种状态以及存在的故障和隐患，对柴油机的维修工作具有重要的意义。
光谱分析和铁谱分析技术是通过分析柴油机润滑油中的磨损金属含量及磨粒的形貌、尺寸来判断柴油机的磨损情形及磨损程度，预测机械可能出现的故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光谱分析与铁谱分析在柴油机故障诊断中的应用
【摘要】本文简单介绍了光谱分析与铁谱分析技术的基本方法及原理。
提出两种方法联合应用是柴油机进行故障诊断的有效工具。
最后提出光谱分析和铁谱分析技术在故障诊断中的重要意义及未来柴油机故障诊断技术的发展趋势。
【关键词】光谱分析；铁谱分析；柴油机
【Abstract】This paper introduces the basic principles and methods of spectral analysis techniques with bined the two methods is an effective tool for fault diagnosis of diesel engine.Finally，we propose the importance of spectroscopic analysis and Ferrography in fault diagnosis and future trends diesel engine fault diagnosis technology.
【Key words】Spectroscopy；Ferrography；Diesel
0 引言
柴油机作为动力机械，其运行状态的好坏直接影响整个设备的工作状态。
因此，要确保设备处于最佳的运行状态，对其设备及柴油机进行状态监测和故障诊断是十分有必要的。
在柴油机的故障中，最主要的故障是磨损。
磨损是由摩擦直接产生的，所有的机械和机构的运转都是依靠其零件副的相对运动，有相对运动必有磨损。
磨损通常是有害的，因为磨损往往造成物质损失，缩短柴油机使用寿命，降低设备可靠性等，所以应尽可能的减少磨损以用来延长柴油机的使用寿命和提高可靠性。
现阶段，对柴油机进行状态监测和故障诊断，研究柴油机各种状态以及存在的故障和隐患，对柴油机的维修工作具有重要的意义。
光谱分析和铁谱分析技术是通过分析柴油机润滑油中的磨损金属含量及磨粒的形貌、尺寸来判断柴油机的磨损情形及磨损程度，预测机械可能出现的故障。
在众多的状态监测和故障诊断手段中，光谱分析与铁谱分析技术是非常实用有效的手段。
1 光谱分析技术与铁谱分析技术
1.1 光谱分析技术
光谱分析技术是通过分析润滑油中金属磨损微粒的材料成分及数量，对比机械设备使用过程中金属磨损微粒数量的变化速度，了解机械设备摩擦副的磨损情况，以正确判断机械设备异常和预测故障，为机械设备科学检修提供依据。
根据不同时期各种金属磨损微粒所含金属元素的数量，判断摩擦副的磨损程度，预报可能发生的故障；根据金属磨损微粒的材料成分及其浓度变化，判断出现异常现象的部位及其原因。
例如，铅元素主要来自轴瓦部件，铝元素主要来自活塞等部件；根据润滑油中添加剂元素及污染元素的成分及含量，判断滑油的品质及污染
程度。
例如，滑油中的硅元素主要来自空气中的灰尘等。
光谱分析主要以发射光谱为主要手段。
通过电击产生电火花、电弧等能量激发润滑油中金属元素辐射发光而产生光谱。
因为每个元素都有其固定的波长，所以可以通过发射光谱的波长分析元素的种类，通过监测光的强度分析元素的含量。
最后，可经过数据的对比判断出设备的磨损状况。
该技术具有分析灵敏度高、适应范围广、操作简便、分析数据准确快速等优点，但是此技术分析具有一定的局限性，只能检测10μm以下的磨损磨粒且不能提供磨粒尺寸、形貌方面的信息，因此只能检测油料中所含元素的种类和浓度。
1.2 铁谱分析技术
铁谱分析技术是使带有磨屑的润滑油流过一个高强度、高梯度的磁场，利用磁场把磁性磨粒从润滑油中分离出来，依据磨粒的颗粒大小依次沉淀在基片上，再利用铁谱显微镜对基片上的磨粒进行识别及诊断。
通过分离出来的微粒和杂质的形状、大小、成分等方面的分析，可判断设备的磨损状况，预报零部件的失效。
通过磨粒大小和浓度分析设备的磨损程度；通过磨粒的大小和外形分析磨粒产生的原因和类型；通过磨粒的成分分析磨粒产生的部位。
通过磨损趋势的分析预测出设备将要发生失效的主要部件的位置。
铁谱分析技术能检测柴油机润滑油中的单个磨粒，能直观反映出柴油机主要摩擦副的磨损情形。
铁谱分析技术应用范围广泛且能获取的故障特征信息更加丰富，对故障的解释性更强。
应用铁谱分析技术能使设备减少维修费用，减少设备的大修次数，但铁谱分析的定量分析结果不精确，操作繁琐、费时，对磨粒的识别过于依靠实验人员的操作和经验。
2 光谱分析和铁谱分析技术联合运用的意义
光谱分析与铁谱分析技术各有自身的特点，他们各有长处与不足。
光谱分析所能检测的磨粒尺寸范围小且不能确定磨粒的形貌特征，而铁谱分析正好能弥补光谱分析的缺陷。
通过对柴油机进行油料光谱分析与铁谱分析，可以分析柴油机的使用状况，判断设备是否失效，及时发现故障，有效避免柴油机发生更加严重的损坏。
尽早排除柴油机的故障，节约维修成本。
在避免发生重大事故的同时，提高经济效益。
3 柴油机故障诊断的发展趋势
现代社会要求柴油机故障诊断尽量做到不解体化、高精度化、智能化及网络化等。
光谱分析与铁谱分析技术的应用满足柴油机故障诊断的发展趋势。
但光谱分析与铁谱分析仍有不完善的地方。
因此，完善光谱分析与铁谱分析技术的智能化、网络化是人们下一阶段研究的重要课题。
4 结论
总之，油料的光谱分析及铁谱分析技术是诊断柴油机故障的高效、有效的手段。
只有当光谱分析与铁谱分析技术联合应用，互为补充，充分发挥各自的特长，才能使柴油机故障预报准确率得到进一步的提高。
【参考文献】
[1]魏海军，王宏志，马玉莉.船用润滑油的使用与管理[M].大连：大连海事大学出版社.191-202.
[2]施必争，焦必煜.铁谱分析、光谱分析联合应用提高柴油机故障诊断水平[J].内燃机工程，1992.
[3]王浩.光谱分析在柴油机故障诊断中的应用研究[J].高校理科研究.
[4]王宏志，关德林，魏海军.大力推广油液监测技术提高船舶维修管理水平[J].中国修船，2002，1.
[5]贺石中，严圣任.铁谱技术的应用[C]//油样分析与设备状态监测论文集，1991.
[6]水友花，胡军华.影响铁谱分析准确性的因素及对策[J].润滑与密封，2006（12）.
[7]冯阳，崔利荣.柴油发动机故障诊断技术综述[J].质量与可靠性，2008（1）.
[8]王江萍，柴油机故障诊断技术的现状与展望[J].机械科学与技术，1997，16（5）.
[9]王英卓.油料光谱分析技术在设备故障诊断中的应用[M].北京燕山石油化工公司炼油厂，102503.
[10]陈云彪.油料光谱分析技术在发动机磨损监测中的应用[J].柴油机设计制造，2000（1）.。
