煤层气井排采理论与技术PPT课件
煤层在演化中逐步脱水、升温、增压
煤具有更强的吸附能力 有限的降压和极有限的基质孔隙空间
几乎是恒定的温度
影响因素
煤质、基质孔隙内表面积等
解吸为游离态的煤层气逸散速度等
煤层气产出机理
解吸与吸附的差异：
大量的实验研究表明，煤层气吸附/解吸具有一定的可逆性并且解吸 表现出一定的滞后性，这是一个问题的两个方面，是物理吸附客观本质 的体现。
煤层气产出机理
煤层气赋存状态：
证据有三： (2) 煤层气开发实践进一步证实，煤层气以吸附为主的赋存特点。
几乎所有煤层气井都是在排水降压之后才开始产气的，不具备游离气产 出的特征。
煤层气产出机理
煤层气赋存状态：
证据有三：
(3) 尽管煤层孔隙及裂隙中充满了水，但水溶甲烷量相对实测煤层 气含量值而言是微不足道的。
或接近测吸定附饱误和差状态，很少有吸附过实饱验和状误态差。
解吸是一个相对较快的过程
测试误差
误差
这一事实充分证明煤层气的赋存状态以吸附为主。
产液参数：动液面、CL、PH值、含砂、产水量；
煤层气井排采过程中产层伤害的3 5主要原因与伤害机理：
煤热演化生成的煤层气足以满足煤的吸附
而对常规天然气生产却恰恰相反3 0，井间干扰会导致常规天然气产量大幅度锐减。
煤层气产出机理
解吸动力学特征及解吸类型：
（3）扩散解吸 根据分子扩散理论，只要有浓度差存在，就有分子扩散运动，这是气
体分子热力学性质所决定的。研究表明，甲烷气体分子在煤的孔隙内表面 得以高度富集，这就与孔隙、裂隙内的流体构成了高梯度的浓度差，这种 浓度差迫使甲烷分子扩散，从而造成非常规解吸。基于扩散的普遍存在性， 因此扩散解吸也是煤层气开采过程中煤层气解吸的重要的一种作用类型。 鉴于扩散解吸的实质是由于浓度差造成的扩散而导致的“解吸”，因此这 种扩散的本身是偶于“解吸作用”之中的，是解吸作用与扩散作用的耦合。 从解吸的角度，称之为“扩散解吸”。
煤具有更强的吸附能力 有限的降压和极有限的基质孔隙空间
几乎是恒定的温度
影响因素
煤质、基质孔隙内表面积等
解吸为游离态的煤层气逸散速度等
煤层气产出机理
解吸与吸附的差异：
大量的实验研究表明，煤层气吸附/解吸具有一定的可逆性并且解吸 表现出一定的滞后性，这是一个问题的两个方面，是物理吸附客观本质 的体现。
煤层气产出机理
煤层气赋存状态：
证据有三： (2) 煤层气开发实践进一步证实，煤层气以吸附为主的赋存特点。
几乎所有煤层气井都是在排水降压之后才开始产气的，不具备游离气产 出的特征。
煤层气产出机理
煤层气赋存状态：
证据有三：
(3) 尽管煤层孔隙及裂隙中充满了水，但水溶甲烷量相对实测煤层 气含量值而言是微不足道的。
或接近测吸定附饱误和差状态，很少有吸附过实饱验和状误态差。
解吸是一个相对较快的过程
测试误差
误差
这一事实充分证明煤层气的赋存状态以吸附为主。
产液参数：动液面、CL、PH值、含砂、产水量；
煤层气井排采过程中产层伤害的3 5主要原因与伤害机理：
煤热演化生成的煤层气足以满足煤的吸附
而对常规天然气生产却恰恰相反3 0，井间干扰会导致常规天然气产量大幅度锐减。
煤层气产出机理
解吸动力学特征及解吸类型：
（3）扩散解吸 根据分子扩散理论，只要有浓度差存在，就有分子扩散运动，这是气
体分子热力学性质所决定的。研究表明，甲烷气体分子在煤的孔隙内表面 得以高度富集，这就与孔隙、裂隙内的流体构成了高梯度的浓度差，这种 浓度差迫使甲烷分子扩散，从而造成非常规解吸。基于扩散的普遍存在性， 因此扩散解吸也是煤层气开采过程中煤层气解吸的重要的一种作用类型。 鉴于扩散解吸的实质是由于浓度差造成的扩散而导致的“解吸”，因此这 种扩散的本身是偶于“解吸作用”之中的，是解吸作用与扩散作用的耦合。 从解吸的角度，称之为“扩散解吸”。
煤层气排采技术(共71张PPT)
WeatherFord公司地面驱动螺杆泵示意图
电缆
油管 导流罩
螺杆泵 吸入口
其中柔性轴、减速器保护 器、减速器、电机下保护
器、电机、电机上保护器
出口等部件均在导流罩里 面。
Progressing Cavity Pumps
The Progressing Cavity Pump (PCP) is a positive displacement pump that consists of a single external helical rotor that rotates
排采设备简况
设备类型
梁式泵 （有杆泵）
型号
CYJY31.5
-6.5HB
理论排量
3
m/d
5.963.85963
8
优点
泵的价格 便宜
缺点
维护量大, 防砂、 粉能力差
螺杆泵
GLB30021
维护量小、 15.2-50 防砂、
煤粉能力强
换泵的价 格
较高
电潜泵
QYB101Q YB101-5050--500S
24-65
水动力联系较弱或无联系时，仅排采煤储层中的 水时，压力更容易传递。〔越流补给；无越流补
给〕 5．储层压力梯度
储层压力梯度是煤储层压力与煤层埋深的综合
反映。从某种程度上反映了地层能量的大小。
假设储层压力梯度较大，说明地层原始能量较高，
在同样的排采强度、供液能力情况下，压力更 容易传递，更容易降压。
排水采气要求
径。
煤层富水性直接关系到压力降低的难易程度。富
水性过强，无疑将增加排采的强度，使煤储层压
力很难降低；
假设煤层富水性弱，那么需根据围岩与煤层的连通状
煤层气排采技术讲课文档
3．煤储层渗透性
煤储层的渗透率直接决定了孔—裂隙系统中流
体流动的快慢。当渗透率大时，在同样的排采
时间内，流量大，若补给水的能力相同，则压
力传递快；反之则亦然。
第十四页，共71页。
煤层气垂直井排采过程压力传递的影响因素
4．含水层
若含水层与煤储层水动力联系较强时，储层的供 液能力增强，排采难度增大；若含水层与煤储层
维护量小、 15.2-50 防砂、
煤粉能力强
换泵的价 格
较高
电潜泵
QYB101Q YB101-5050-500S
24-65
维护量小、 防砂、
煤粉能力强
换泵的价 格
较高
第二十五页，共71页。
排水采气方法
梁式泵法
煤 螺杆泵法 有杆泵
层
气 电潜泵法
排
水 气举法
采 水力喷射泵法 气 的 泡沫法 方
法 优选管柱法
产出机理：
第五页，共71页。
பைடு நூலகம் 产出各阶段特征：
第一阶段: 仅有压降传递,无水气流动阶段 压降幅度比较小,还不足以使煤层中的水产生流动,煤 层气无法解吸,处于静水阶段。
第二阶段: 饱和水单相流阶段
随着压降幅度的增大,煤层中的裂隙水开始流动, 极 少量游离气或溶解气在裂隙系统中将处于运移状态, 此阶段以饱和水单相流为表征。
若煤层富水性弱，则需根据围岩与煤层的连通状 况及围岩的含水性而定。煤层含水性影响煤储层
压力传递，但其影响程度需与其他条件综合考虑。
第十三页，共71页。
煤层气垂直井排采过程压力传递的影响因素
2．煤储层边界
煤储层边界是指煤层的不连续界面，可以是断层， 也可以是尖灭带或其他边界。它决定了在煤层气
煤储层的渗透率直接决定了孔—裂隙系统中流
体流动的快慢。当渗透率大时，在同样的排采
时间内，流量大，若补给水的能力相同，则压
力传递快；反之则亦然。
第十四页，共71页。
煤层气垂直井排采过程压力传递的影响因素
4．含水层
若含水层与煤储层水动力联系较强时，储层的供 液能力增强，排采难度增大；若含水层与煤储层
维护量小、 15.2-50 防砂、
煤粉能力强
换泵的价 格
较高
电潜泵
QYB101Q YB101-5050-500S
24-65
维护量小、 防砂、
煤粉能力强
换泵的价 格
较高
第二十五页，共71页。
排水采气方法
梁式泵法
煤 螺杆泵法 有杆泵
层
气 电潜泵法
排
水 气举法
采 水力喷射泵法 气 的 泡沫法 方
法 优选管柱法
产出机理：
第五页，共71页。
பைடு நூலகம் 产出各阶段特征：
第一阶段: 仅有压降传递,无水气流动阶段 压降幅度比较小,还不足以使煤层中的水产生流动,煤 层气无法解吸,处于静水阶段。
第二阶段: 饱和水单相流阶段
随着压降幅度的增大,煤层中的裂隙水开始流动, 极 少量游离气或溶解气在裂隙系统中将处于运移状态, 此阶段以饱和水单相流为表征。
若煤层富水性弱，则需根据围岩与煤层的连通状 况及围岩的含水性而定。煤层含水性影响煤储层
压力传递，但其影响程度需与其他条件综合考虑。
第十三页，共71页。
煤层气垂直井排采过程压力传递的影响因素
2．煤储层边界
煤储层边界是指煤层的不连续界面，可以是断层， 也可以是尖灭带或其他边界。它决定了在煤层气
煤层气排采工艺技术精品PPT课件
2006-1-5 2006-1-15 2006-1-25
2006-2-4 2006-2-14 2006-2-24
2006-3-6 2006-3-16 2006-3-26
2006-4-5 2006-4-15 2006-4-25
2006-5-5 2006-5-15 2006-5-25
2006-6-4 2006-6-14 2006-6-24
演讲人：XXXXXX 时 间：XX年XX月XX日
4煤层气排采新工艺、新技术应用
1）注入气体或泡沫，使气水产出； 2）柱塞举升工艺，依靠气井自身能量将液体排出； 3）超声旋流雾化排液技术，是根据雾化原理结合临界 流速理论，依靠气井自身能量，利用机械、气动、超声 波雾化的多重作用，使液体形成微细雾滴，在井筒内形 成雾状流产出。 这些技术的应用，在气田开发阶段可以大幅度降低生 产成本。
煤层气排采工艺技术
大纲
1 煤层气产出机理 2 煤层气排采工艺技术 3 煤层气排采设备 4 煤层气排采新工艺、新技术应用
1煤层气产出机理
(1) 煤层气的产出流动特点 煤层甲烷附存状态为：游离、吸附、溶解，主要以吸附
状态为主； 煤层甲烷要经历三个流动过程：解吸－扩散－渗流
从煤表面解吸
煤基质和微孔隙中的扩散
正常产气之后，相对渗透率起着非常关键的作用。
1煤层气产出机理
典型的相对渗透率曲线
1 0.9 0.8 0.7 0.6 0.5 0.4 0.3 0.2 0.1
0 0
气相相渗曲线 水相相渗曲线
0.2
0.4
0.6
0.8
水相饱和度
1 0.9 0.8 0.7 0.6 0.5 0.4 0.3 0.2 0.1 0 1
PH35-06井排采曲线图
2006-2-4 2006-2-14 2006-2-24
2006-3-6 2006-3-16 2006-3-26
2006-4-5 2006-4-15 2006-4-25
2006-5-5 2006-5-15 2006-5-25
2006-6-4 2006-6-14 2006-6-24
演讲人：XXXXXX 时 间：XX年XX月XX日
4煤层气排采新工艺、新技术应用
1）注入气体或泡沫，使气水产出； 2）柱塞举升工艺，依靠气井自身能量将液体排出； 3）超声旋流雾化排液技术，是根据雾化原理结合临界 流速理论，依靠气井自身能量，利用机械、气动、超声 波雾化的多重作用，使液体形成微细雾滴，在井筒内形 成雾状流产出。 这些技术的应用，在气田开发阶段可以大幅度降低生 产成本。
煤层气排采工艺技术
大纲
1 煤层气产出机理 2 煤层气排采工艺技术 3 煤层气排采设备 4 煤层气排采新工艺、新技术应用
1煤层气产出机理
(1) 煤层气的产出流动特点 煤层甲烷附存状态为：游离、吸附、溶解，主要以吸附
状态为主； 煤层甲烷要经历三个流动过程：解吸－扩散－渗流
从煤表面解吸
煤基质和微孔隙中的扩散
正常产气之后，相对渗透率起着非常关键的作用。
1煤层气产出机理
典型的相对渗透率曲线
1 0.9 0.8 0.7 0.6 0.5 0.4 0.3 0.2 0.1
0 0
气相相渗曲线 水相相渗曲线
0.2
0.4
0.6
0.8
水相饱和度
1 0.9 0.8 0.7 0.6 0.5 0.4 0.3 0.2 0.1 0 1
PH35-06井排采曲线图
煤层气开发煤层气开采工程演示文稿
煤层气井不再产气 。
煤层气存在补给边界
第23页，共109页。
第一节 煤层气开采方法与原理
（2）煤储层存在越流补给
煤储层的顶板或底板为弱透水 层，且其相邻的地层为含水层， 此时煤储层存在越流补给。煤储
层中压力的降低使得邻近含水层
中的地下水通过顶板或底板补给
煤储层。压力降落漏斗的扩大使 得补给量不断增加，当补给量与 抽出量相当时，降落漏斗达到稳 定，不再扩展，煤储层甲烷解吸
煤层气储层
气体在微孔隙内的流动为扩散流动，在 裂隙中的流动符合达西流动定律
气体以吸附的形式储存于微孔隙表面
初期产量低，中期产量高，后期递减
通过现场解吸可确定煤层气含量
开采中期和后期，气水比随时间递增
有机储集岩
储集岩与源岩同层
渗透率与应力有很大关系 井间干扰对生产有利
第6页，共109页。
第一节 煤层气开采方法与原理
第9页，共109页。
第一节 煤层气开采方法与原理
• Ш饱和水单相流 压力在煤层和围岩共同传递阶段。排采继续进行，围岩中压力影 响半径增加，煤层中压力梯度逐渐等于甚至大于围岩中的压力梯度，压力将在煤 层和围岩中共同传递，直到煤层中排采影响半径范围内压力达到临界解吸压力以 下时，气体开始解吸，即进入非饱和两相流阶段。
第22页，共109页。
第一节 煤层气开采方法与原理
（1）煤储层存在补给边界
压力降落漏斗随着排采的
继续在上覆地层中不断扩展，
当其遇到张性断层时，若该
断层与地表水或其他地下水
层相沟通，这些水系的水就
会通过断层补给煤储层。当 补给量与抽出量相当时，压
力降落漏斗达到稳定，不再 扩展，煤储层甲烷解吸停止，
第12页，共109页。
煤层气存在补给边界
第23页，共109页。
第一节 煤层气开采方法与原理
（2）煤储层存在越流补给
煤储层的顶板或底板为弱透水 层，且其相邻的地层为含水层， 此时煤储层存在越流补给。煤储
层中压力的降低使得邻近含水层
中的地下水通过顶板或底板补给
煤储层。压力降落漏斗的扩大使 得补给量不断增加，当补给量与 抽出量相当时，降落漏斗达到稳 定，不再扩展，煤储层甲烷解吸
煤层气储层
气体在微孔隙内的流动为扩散流动，在 裂隙中的流动符合达西流动定律
气体以吸附的形式储存于微孔隙表面
初期产量低，中期产量高，后期递减
通过现场解吸可确定煤层气含量
开采中期和后期，气水比随时间递增
有机储集岩
储集岩与源岩同层
渗透率与应力有很大关系 井间干扰对生产有利
第6页，共109页。
第一节 煤层气开采方法与原理
第9页，共109页。
第一节 煤层气开采方法与原理
• Ш饱和水单相流 压力在煤层和围岩共同传递阶段。排采继续进行，围岩中压力影 响半径增加，煤层中压力梯度逐渐等于甚至大于围岩中的压力梯度，压力将在煤 层和围岩中共同传递，直到煤层中排采影响半径范围内压力达到临界解吸压力以 下时，气体开始解吸，即进入非饱和两相流阶段。
第22页，共109页。
第一节 煤层气开采方法与原理
（1）煤储层存在补给边界
压力降落漏斗随着排采的
继续在上覆地层中不断扩展，
当其遇到张性断层时，若该
断层与地表水或其他地下水
层相沟通，这些水系的水就
会通过断层补给煤储层。当 补给量与抽出量相当时，压
力降落漏斗达到稳定，不再 扩展，煤储层甲烷解吸停止，
第12页，共109页。

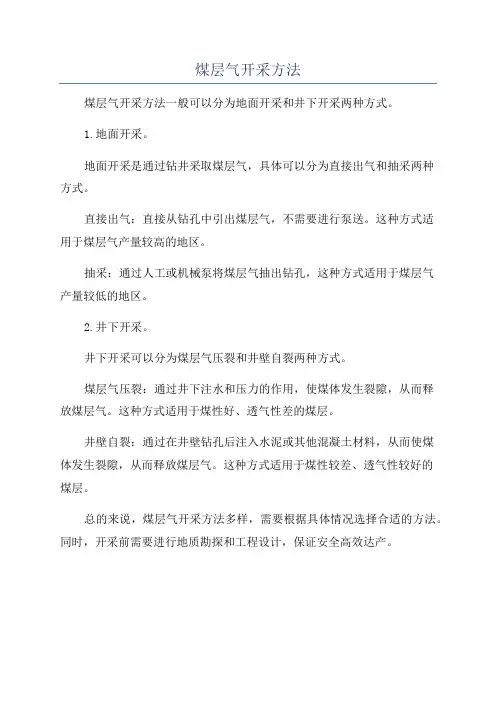

煤层气开采方法
煤层气开采方法
煤层气开采方法一般可以分为地面开采和井下开采两种方式。
1.地面开采。
地面开采是通过钻井采取煤层气，具体可以分为直接出气和抽采两种
方式。
直接出气：直接从钻孔中引出煤层气，不需要进行泵送。
这种方式适
用于煤层气产量较高的地区。
抽采：通过人工或机械泵将煤层气抽出钻孔，这种方式适用于煤层气
产量较低的地区。
2.井下开采。
井下开采可以分为煤层气压裂和井壁自裂两种方式。
煤层气压裂：通过井下注水和压力的作用，使煤体发生裂隙，从而释
放煤层气。
这种方式适用于煤性好、透气性差的煤层。
井壁自裂：通过在井壁钻孔后注入水泥或其他混凝土材料，从而使煤
体发生裂隙，从而释放煤层气。
这种方式适用于煤性较差、透气性较好的
煤层。
总的来说，煤层气开采方法多样，需要根据具体情况选择合适的方法。
同时，开采前需要进行地质勘探和工程设计，保证安全高效达产。
煤层气开采方法与技术-简化版ppt课件
➢ 煤层气采集气管网的形式
2）多井串接
集气站
简化采气管网建设,增加集 气站辖井数,串接灵活,采气管 线流量较大,流速较高,携液能 力强，相对压降小,适应低压、 低产气田的开发。
六、煤层气资源开采方法与技术
5 煤层气集输与处理 5.1 集输管网
➢ 煤层气采集气管网的形式
3）多井串接与阀组串接相结合
集气站
中国石油企业标准《天然气长输管道气质要求》（Q／SY 30-2002）对固体颗粒的粒径明 确规定应小于5μm，俄罗斯国家标准（ГOCT5542）则规定固体颗粒≤1mg／m3。
六、煤层气资源开采方法与技术
5 煤层气集输与处理 5.5 煤层气处理
➢ 商品天然气质量要求
根据总硫、硫化氢和二氧化碳含量将天然气分为三类。一、二类气体主要用作民 用燃料和工业原料或燃料；三类气体主要作为工业用气。
六、煤层气资源开采方法与技术
5 煤层气集输与处理
5.3 井场工艺 ➢ 井场工艺流程
计量
去集气站
套管：气 油管：水
井场单井集输工艺流程
集水池
六、煤层气资源开采方法与技术
5 煤层气集输与处理
5.3 井场工艺
井口一般不设紧急截断阀和分离器，对于井口产水量大的井场可在井口设置溶解气 回收设施。
多井自动轮换计量
如输送不符合上述质量要求的气体，则必须采取相应的保护措施。
六、煤层气资源开采方法与技术
5 煤层气集输与处理 5.5 煤层气处理
➢ 商品天然气质量要求
水露点
用来防止在输气或配气管道中有液态水析出。
液态水的存在会加速天然气中酸性组分（H2S、CO2）对钢材的腐蚀，还会形 成天然气水合物，堵塞管道和设备。
煤层气开采技术课件
煤层气开采技术在油气区的应用
伴生气回收利用
在油气区，煤层气作为伴生气资源丰富，煤层气开采 技术可用于伴生气回收利用，提高油气采收率。
提高采收率
在油气开采过程中，煤层气开采技术可以与油气开采 技术相结合，提高油气采收率。
降低生产成本
通过煤层气开采技术回收利用伴生气，可以降低油气 生产成本。
煤层气开采技术在非常规油气资源开发中的应用
随着全球能源结构的调整和清洁能源的推广应用，煤层气开采技术将促进能源结构的多 元化发展，为全球能源的可持续发展做出贡献。
THANKS FOR WATCHING
感谢Байду номын сангаас的观看
伴生气回收利用案例
介绍某油气田采用煤层气开采技术进行伴生气回收利用的成功案例， 包括技术方案、实施效果等方面的分析。
页岩气开发案例
介绍某页岩气田采用煤层气开采技术进行页岩气开发成功案例，包 括技术方案、实施效果等方面的分析。
05
煤层气开采技术发展趋 势与展望
煤层气开采技术的发展趋势
煤层气开采技术向高效、低成本发展
压裂工艺
压裂工艺包括水力压裂、酸压 裂等，根据煤层条件和开采需
求选择合适的工艺。
煤层气开采的排采技术
01
02
03
排采技术概述
排采是将开采出的煤层气 通过排水、排渣等方式进 行收集和处理，以便于输 送和利用。
排采设备
排采设备包括排水泵、排 渣泵、分离器等，用于将 煤层气与水、渣等杂质分 离。
排采工艺
04
煤层气开采技术应用与 案例分析
煤层气开采技术在煤矿区的应用
煤矿瓦斯治理
煤层气资源开发
在煤矿区，煤层气资源丰富，煤层气开采技术可用 于开发煤层气资源，提高能源利用效率。
