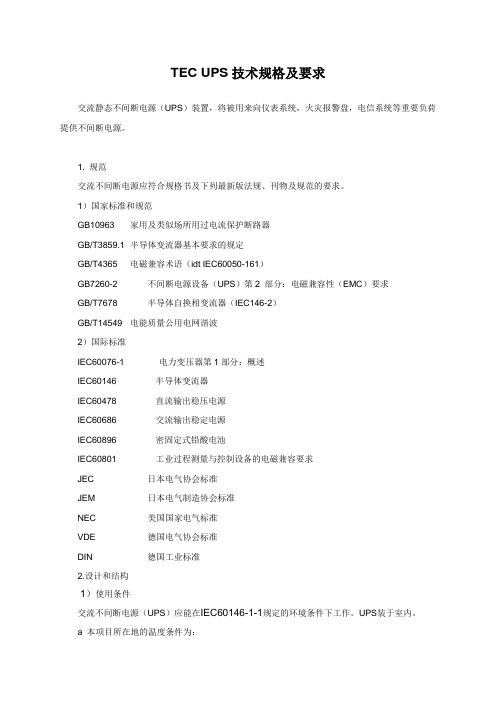

TEC UPS技术规格及要求交流静态不间断电源（UPS）装置，将被用来向仪表系统，火灾报警盘，电信系统等重要负荷提供不间断电源。
1. 规范交流不间断电源应符合规格书及下列最新版法规、刊物及规范的要求。
1）国家标准和规范GB10963 家用及类似场所用过电流保护断路器GB/T3859.1 半导体变流器基本要求的规定GB/T4365 电磁兼容术语（idt IEC60050-161）GB7260-2 不间断电源设备（UPS）第2 部分：电磁兼容性（EMC）要求GB/T7678 半导体自换相变流器（IEC146-2）GB/T14549 电能质量公用电网谐波2）国际标准IEC60076-1 电力变压器第1部分：概述IEC60146 半导体变流器IEC60478 直流输出稳压电源IEC60686 交流输出稳定电源IEC60896 密固定式铅酸电池IEC60801 工业过程测量与控制设备的电磁兼容要求JEC 日本电气协会标准JEM 日本电气制造协会标准NEC 美国国家电气标准VDE 德国电气协会标准DIN 德国工业标准2.设计和结构1）使用条件交流不间断电源（UPS）应能在IEC60146-1-1规定的环境条件下工作。
UPS装于室内。
a 本项目所在地的温度条件为：极端最高温度：42.6℃极端最低温度：-18.8℃平均相对湿度：67%地震设防烈度：6度海拔高度: 1000m以下b 电气使用条件根据IEC60146-2 3.1h条款的要求，在正常工作条件下的交流电源线电压为正弦波。
不间断电源（UPS）装置的额定值应以IEC60146-4 5.1条款中定义的电气使用条件为基础。
2）电气特性a 在买方规定的输入输出电压和频率变化范围内，整流器应能正常地工作并提供连续的额定功率。
b 在正常情况下，逆变器通过静态转换开关向重要负荷提供连续的交流电源，并向电池组提供所需要的最大电荷量。
c UPS应在逆变器及旁路侧同时配置有静态旁路开关，正常运行状态下逆变器侧静态开关导通，旁路侧静态开关断开。
UPS更换电池说明书
直流屏蓄电池更换解决方案改造方案案例1.对原有得18只蓄电池先进行100%核对性放电试验，依据试验数据对18只蓄电池进行标注，以备后用，包括组装蓄电池22于条试验引线的连接工作在内此段时间预计在12小时左右。
2.对18只蓄电池进行充电，此段时间预计在18小时左右。
2.3将原有蓄电池组与充电机解裂后拆除原有18节蓄电池，包括分解蓄电池容量测试仪及22于条试验引线的拆除工作在内此段时间预计在3小时左右。
3.安装18只新蓄电池、连接好连接线、输出引线等并与充电机并机，此段时间预计在4小时左右。
4.新电池组装好后对新蓄电池组进行一次冲击试验，以验证蓄电池之间连接线、输出引线等连接是否可靠、牢固及蓄电池内部汇流排是否焊接可靠，运输中是否存在开裂损坏等缺陷问题，包括再次组装蓄电池容量测试仪及22于条试验引线的连接工作在内此段时间预计在4小时左右。
5.新电池安装好后对新蓄电池进行补充充电，此段时间无法估测，具体时间依据新蓄电池性能决定，但不会少于5小时。
6.对新蓄电池组进行在线试验及离线试验（内阻测试），检测期不均衡度及实际内阻值，此段时间预计在2小时左右。
7.在线试验及离线试验后对蓄电池组进行充电，此段时间无法估测，具体时间依据新蓄电池性能决定，但不会少于5小时。
8.对新蓄电池组进行100%全容量核对性放电试验以验证新蓄电池实际容量，此段时间预计在10小时。
9.全容量核对性放电试验后再对电池组进行充电并采集充电数据，此段时间预计在18小时左右。
10.在所有试验完结后再次分解蓄电池容量测试仪及22于条试验引线的拆除，此段时间预计在1小时左右。
改造停电范围全站合闸电源停电。
10kV断路器在所用变不停电情况下可以电动合闸，在所用变停电情况下可以进行一次合闸（弹簧储能机构蓄能原理）；35kV断路器不能电动合闸。
改造中的不安全因素首先，本方案在实施中，需要将原蓄电池退出运行，与充电机解列。
该站运行中的设备均不能通过蓄电池能源进行合闸操作（详细说明参见：3改造停电范围）。
山特UPS选型指南2019
高频模块
25-200
三进三出
默认40节，36-42节单节可调
25kVA功率模块28kg
75k机框600*1100*2020mm，75k整机重349kg；200k机框608*1010*2050mm，200k整机重592kg
特别说明：正宗山特没有200kVA以上的UPS产品，市场上容量大于200kVA的山特UPS均为假货
10k：212*420*500mm，16.9kg
15/20k：248*565*500mm，31kg
P系列
高频塔式
6-20
6k单进单出
9-20k兼容三单、单单
6k为15节电池一组9/10kVA,20节电池;15/20kVA,±20节电池，即40节电池一组
6/9/10k：262*613*708mm，26.2/28.9kg
Rack1-10
高频机架
1-10
单进单出
1/2/3k长机3/6/8节电池一组，6/10k长机16-20节电池可设
1/2/3k：438*420*87(2U)，7.2/8.9/9kg
6/10k：438*573*86.2，13.1/15kg
3C10-20k
高频塔式
10-20
兼容三进单出、单进单出
10k为16节电池；15/20k为16/19/20节电池可设
15/20k：350*706*815mm，47.5/47.8kg
PT3000
高频塔式/机架通用
1-20
1-10k单进单出
10-20k兼容三三、三单、单单
1-3k标配机架式电池包
6/10k：16-20节电池可调
1k：440*450*86.5(2U)；
2/3k：440*450*86.5(2U)
UPS技术规格书
UPS 技术规格书UPS 技术规格书1.概况组成不间断电源系统（UPS）采用在线式系统，由整流器、逆变器、静态转换开关、手动旁路开关、旁路隔离变压器、旁路稳压调压器、蓄电池组、变送器和配电屏等组成。
功能在机组正常或事故状态时，UPS系统向公司主服务器、仪表电源等重要负荷提供稳频、恒压的交流电源。
正常运行时，提供单相交流电源；发生故障时，蓄电池组毫无间断地对逆变器提供额定值的电源。
当检修时，由手动旁路开关对设备隔离，并直接供电。
运行方式正常运行时，整流器将交流输入电源转换为直流电源，再通过逆变器将直流电源转换为交流输出电源，蓄电池通过浮充系统充电。
当交流电源断电时，蓄电池组的直流电源通过逆变器转换为交流电源供给用电负荷。
当交流电源恢复供电时，系统自动切换到正常运行方式。
为便于逆变器的维修，系统应有切换功能以隔离逆变器。
这种切换应当在不断电的情况下通过一个高速切换装置完成。
逆变器包括一个同步电路以保证其有和正常电源相同的输出频率。
蓄电池应安装在专用的空间，单独组屏，应有良好的通风措施。
1.4 运行环境条件✧地区气温：-8~40℃✧相对湿度40%~75%✧海拔高度4~8米✧安装地点室内2.电气参数2.1UPS交流输入电源：电压AC380V频率50HZ相数三相接线方式三相四线制2.2UPS旁路输入电源：电压AC220V频率50HZ相数三相2.3UPS直流输入电源：直流电源输入端应加二极管隔离2.4UPS交流输出：电压AC220V频率50HZ容量15KVA相数单相2.5配套直流屏蓄电池容量：后备时间2小时。
3.技术条件装置应是微机型，采用模块化设计。
采样、控制、监视应通过一块主控线路由内部微机完成，参数通过微机单元设置，以提高运行可靠性和调节精度。
应具有自诊断功能和事件记录功能。
UPS面板上应具有控制和监测盘，通过液晶显示屏显示运行状态、运行参数，当出现异常事件时，应能给出文字说明及记录相关事件。
人机对话通过薄膜键盘进行，可进行编程、整定和修改功能。
48V75Ah钛酸锂电池规格书
Lithium Titanate Battery Specification钛酸锂电池规格书Customer Signature客户回签栏多普三纲淮1.Scope使用范围This specification describes the basic performance, technical requirement, testing method, warning and caution of lithium titanate battery pack. The specification only applies to the battery packs made by Better Energy Saving Technology Co., Ltd.本标准规定了钛酸锂电池组的基本性能、技术要求测试方法及注意事项。
本标准只适用于天津普兰能源科技有限公司所生产的钛酸锂电池组。
2.Product Model 产品型号IFR18650-20S5P(18650-1500mAh)3.Product Specification 产品技术规格p>i_ermano 手音三纲半puerweno 寺普三纲米4.Battery Performance Test Criterion 电池性能测试规范4.1Appearance 外观There shall be no such defects such as scratch, flaw, crack, rust and leakage, which may adversely affect commercial value of battery.电池外观应没有划痕、破裂、污迹、生锈、漏液等影响市场的缺陷存在。
4.2Measurement Apparatus测量仪器(l)Dimension Measuring Instrument尺寸测量器具The dimension measurement shall be implemented by instruments with equal or more precision scale of 0.1mm.尺寸测量器具的精度等级应不小于0.1mm。
说明书(中英文)
本充电电源的电原理方框图如下示：Block diagram of electric principle of the charging power supply is as follows:
AC 输入
EMI/软开 关
全桥 整流
平滑 滤波
平滑 滤波
平滑 滤波
DC 输出
输入过压、欠 压保护
逻辑变换主控
采样 反馈
感谢您购买本公司开发生产的电源产品！ Thanks for purchasing the power supply products developed and produced by us!
请您在使用本产品前详细阅读本使用说明。 Please read the instructions carefully before using the products.
QM/KST
武汉康思坦船舶电器有限公司
Wuhan Constant Ship electric appliance Co., LTD
KST-GC-09-S-V1.0
产品说明书
Product specification
型 号：SCT 系列充电电源 MODEL: SCT Series charging power supply
制 作 商：武汉康思坦船舶电器有限公司 BUSIBESS: Wuhan Constant Ship electric appliance
Co., LTD 地 址：武汉市洪山区白沙洲大道建和工业园 1 栋 3 楼
3rd Floor, No. 1 Building，JianHe Industrial Park， Baishazhou Avenue，Hongshan District ,Wuhan 联系电话：027-88152340 TEL: 027-88152340 邮 编：430064 MAIL: 430064
山特UPS电池配置表 普及版
3C3-30KS 8小
时配置，如只
电池配置计算工式(仅供参考）：
单只电池容量*单只电池电压*电池总只数=所需电池总容量=UPS功率*延时时间
单只电池容量=（UPS功率*延时时间）/（单只电池电压*电池总只数）
单只电池容量=（UPS功率*延时时间）/（12V*电池总只数）
注：1、以上型号MT系列功率因数为：0.6；C系列（1~10KVA）功率因数为：0.8；C系列（15~20KVA）功率因数为：0.7，3C3系列（20~80KVA）功率因数为：0.8。
2、电池只数要满足UPS主机直流工作电压要求，如C3KS主机直流电压为96V，就需要8只12V的电池串联成一组，每次增加都至少要增加至少一组。
3、常用外配电池容量有：12V/24AH、12V/38AH、12V/65AH、12V/100AH、12V/120AH。
4、UPS实际带载能力（W）=UPS功率（VA）*功率因数
例：C3KS 延时4小时配置：
单只电池容量=（UPS功率*延时时间）/（12V*电池总只数）
单只电池容量=（3000VA*4H）/（12V*8）=125AH
故C3KS满载4小时配置需8只120AH电池，但UPS工作通常负载没超过80%，所以大多数厂家都以80%负载来计算配置。
以上计算方式仅作参考，具体放电时间应根据不同品牌电池的《电池放电性能曲线图》来确定。
1060
8。
Eaton 5S UPS 技术规格说明说明书
Eaton 5S UPS technical specifications1 Model overviewTechnical SpecificationsCatalog number Pow er rating(VA/w atts)Input OutputDimensions(HxWxD, in.)Weight (lb.)Tow er 120V, 50/60 Hz models5S550 550/330 5-15P(6 ft) (8) 5-15R 9.8 x 3.4 x 10.2 12.6 5S700 700/420 5-15P(6 ft) (8) 5-15R 9.8 x 3.4 x 10.2 14.7 5S700LCD 700/420 5-15P(6 ft) (8) 5-15R 9.8 x 3.4 x 10.2 15.1 5S1000LCD 1000/600 5-15P (6 ft) (8) 5-15R 9.8 x 3.4 x 15.0 21.7 5S1500LCD 1500/900 5-15P(6 ft) (10) 5-15R 9.8 x 3.4 x 15.0 26.1 Tow er 230V, 50/60 Hz models5S700G 700/420 C14 (6) C13 9.8 x 3.4 x 10.2 13.2 5S1500G 1500/900 C14 (8) C13 9.8 x 3.4 x 15.0 24.6 Battery runtimes2Additional specificationsGeneral 5S5505S7005S700LCD5S1000LCD5S1500LCD5S700G5S1500GGraphical LCD None Graphical display. UP S statusin a single view NoneLE D UP S On LE DTopology Line-interactive Configuration Tow erColor BlackWarranty 3 years, including batteriesContents (Ships w ith the follow ing items) −UP S−Input pow er cord−User manual (in 18 languages) and safety instructions −Warranty for connected equipment−USB cable and Softw are CDG-Models only:−2 IE C output pow er cords−No input pow er cordE lectrical inputNominal voltage 120V230V (G models)P age 2 of 2E lectrical input (cont.) 5S5505S7005S700LCD5S1000LCD5S1500LCD5S700G5S1500GInput voltage range 120V: 97-134 Vac230V: 175-275 Vac Frequency 50/60 Hz Frequency range 60 Hz: 57–70 Hz50 Hz: 46–70 HzE lectrical outputOn utility voltage regulation 120V: 102-132 Vac 230V: 184-256 VacE fficiency Normal or line mode: >95% at 100% loadFrequency tolerance ±0.1HzOver current protection E lectronic current limitBatteryBattery description Sealed, lead-acid; maintenance freeBattery replacement Toolless, user-replaceable internal batteries(not hot-sw appable)Start on battery Cold-start enabled; first cold start is alw ays forbiddenUser interface None LCD graphical display. UP Sstatus in a single view.NoneLE Ds UP S “On” LE DCommunication ports USB port as standard (HID)USB cable IncludedP ow er managementsoftw are E aton UP S Companion Softw are or E aton Intelligent P ow er P rotector(IP P) Softw areE nvironmental & standardsRoHS compliance YesSurge protection IE EE ANSI C62.41 Cat B2E MC compliance 120V: FCC P art 15 subpart B Class BIE C 62040-2 C1/ E N 55024 / CISPR22 Class B / FCC part 15 Class B Audible noise < 25 dB at 1 meter typicalOperating temperature 0° to 35°C (32°F to 95°F)Safety Markings CE / cTUVus / NOM (120V Models)Storage temperature -25°C to 40°C (-13°F to 104°F)Relative humidity 0 to 85% non-condensingAltitude Up to 6,500 ft (2000m) w ithout de-rating1. Due to continuing product improvement programs, specifications are subject to change w ithout notice.2. Runtimes are displayed in minutes. Runtimes are approximate and may vary w ith equipment, configuration, battery age, temperature, etc. View interactive runtime graphs at w /5S.。
UPS电源技术规格书
目录1概述和要求 (3)1.2项目总体要求 (3)2 现场条件 (4)2.1设备材料时限 (4)2.2标准和规范 (4)2.3优先顺序 (4)3 定义 (5)3.1定义 (5)3.3供货要求 (6)4 UPS装置技术要求 (6)4.1技术要求 (6)4.2 UPS电源结构 (7)4.3 UPS技术参数 (8)4.4 UPS单台冗余运行方式 (8)4.5 运行条件 (9)4.6 UPS与外部供电系统的接线 (9)4.7 投标文件所含信息 (9)5 UPS主要元件技术要求 (10)5.1整流器 (10)5.2蓄电池和直流回路 (11)5.3 逆变器 (12)5.4静态旁路开关 (13)5.5可靠性 (14)5.6电磁兼容 (14)6 结构要求 (14)6.1外壳、散热和可接近性 (14)6.2电气元件 (15)6.3接线和端子 (16)6.4接地 (16)6.5标识 (16)7 测量、保护和控制设备 (16)7.1概述 (16)7.2状态指示 (17)7.3测量 (17)7.4保护和报警 (18)7.5工程界面和通讯接口 (18)8 检查和试验 (19)8.1概述 (19)8.2工厂验收试验 (19)9制造与安装 (21)9.2备件和特殊工具 (22)9.3运输 (22)9.4提交文件 (22)9.5技术服务 (22)9.6 关于验收 (23)9.7 售后服务 (23)9.8保证和担保 (24)1概述和要求1.1概述本技术规格书为UPS不间断电源专用技术规格书，适用于XXX工程，是对UPS不间断电源及其辅助设备提出的最低技术要求。
有关本工程的概况、周围环境、输送介质特性、供货要求和方式、参照标准、度量单位、标识、工厂测试、现场实验、包装运输、质量保证等详细描述，应参照《仪表、自控设备和控制系统通用技术规格书》执行。
UPS不间断电源及其辅助设备的详细技术数据在相应的数据表中列出，供货商应根据本技术规格书和相应的数据表以及通用技术规格书的要求向买方供货。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
UPSTAR系列电池规格书
拟制：吴贤章日期:2004-6-3
审核：董光宇日期：
批准：江显平日期：
关键词: 阀控电池, UPSTAR系列, U12V100/A
摘要: 本文介绍了UPSTAR系列UPS阀控式铅酸蓄电池的功能、性能指标、开发规范，以及基本实施方案。
1. 介绍
1.1 引言
本项目是将光宇外协厂已开发完成的四个品种，移植到武汉银泰外协厂，以满足我司市场销售的需要。
1.2 规格书编制的依据
UPSTAR电池规格书的编制依据于UPS电池需求分析报告及项目可行性报告。
2. 产品规格
2.1 命名规则
U 12 V ×××/ A
a b c d
a－U代表UPSTAR®系列
b－标称电压
c－20h率容量，Ah
d－版本信息
2.2 尺寸和重量
2.2.1 尺寸和重量
3. 工作温度
3.1 环境温度
3.2 备电时间
典型的小电流长延时应用,备电时间1h以上，典型为2－4h。
4. 性能
备注：要求送12只正样到ENPC深圳检测中心检测。
5. 结构和造型设计
造型需求
✧颜色为EMERSON灰，与EMERSON机柜协调。
✧造型设计与已开发的UPSTAR电池一致。
5.2 热设计需求
作为UPS设备的配套，蓄电池允许工作的环境温度为－15℃～45℃，电池之间安装需考虑间隙便于通风散热,以防止热失控。
5.3 包装设计
电池采用纸箱包装，内有成型泡沫减缓振荡和挤压。
电池组包装应同时考虑木箱包装和托盘包装2种方式。
其它包装通用UPSTAR系列要求标准。
5.4 运输需求
运输可以采用汽车、火车、轮船、飞机运输等多种方式。
在运输过程中，产品不得受激烈冲击和曝晒、雨淋，不得倒置。
在装置过程中，产品应轻搬轻放，严防摔掷、滚翻、重压。
运输电池的运输应符合标准GB2900.11－1998 5.5 贮存需求
1）应放在-20℃～40℃干燥、通风、清洁的仓库内；
2) 应不受阳光直射，离热源不小于2m；
3）避免与有毒气体、有机溶剂接触；
4）不得倒置及受撞击。
6. 操作和维护需求
1）电池之间采用软连接方式，减少压降,便于安装维护。
2）具备端电压检测口，便于用户检测电池电压。
7. 安全与防护
1）防爆性能和防酸雾性能达到《UPS用阀控式密封铅酸蓄电池》标准要求。
2）电池壳、盖阻燃性能应符合GB/T 2408-1996中的第8.3.2FH-1(水平级)和第
9.3.2FV-0(垂直级)的要求。
8．生产性要求
生产过程中，焊组和极柱密封工艺必须严格控制，其它工序的工艺必须是成熟可靠工艺。
9．引用标准
[1] GB2900.11-1998 蓄电池名词术语
[2] 《UL 1989》UPS部分
[3] 《ENPC蓄电池测试规范03.9.1》
[4] IEC60896 阀控式铅酸蓄电池标准
[5] YD/T799－2002通信用阀控式铅酸蓄电池技术要求和检验方法
[6] BS6290 Lead-acid stationary cells and batteries
[7] 艾默生网络能源有限公司环境实验规范
[8] Bellcore: VRLA Battery strying Certification Levels Based on
Requirements For Safety and Performance
[9] JIS C 8702-1992阴极吸收式密封固定型铅蓄电池
[10] Q/DMBM1014-2002 GFM2V、6V、12V系列阀控式密封铅酸蓄电池。
