第一章通信系统仿真简介

➢3.在仿真系统中,可以非常容易地使用元 器件的实际测量特性来进行建模。 例如,滤波器的频率特性,放大器的传输 特性,等等。
1.6 通信系统设计(链路级)流程
➢阶段1:概念定义及链路预算。 ➢阶段2:硬件原型机设计。 ➢阶段3:系统测试与验证。
阶段1:“概念定义”阶段
➢1.定义“顶层”参数:如信息速率,保真度, 性能要求等。
建立数学模型是整个仿真过程中的一个关 键步骤,因为仿真模型的好坏直接影响着仿真 的结果,以及仿真结果的真实性和可靠性。
➢2.仿真系统:根据建立的模型,从SIMULINK 通信模型库所提供的Communication Blockset的 各个子库中,将所需要的单元功能模块拷贝到 Untitled 窗口,按系统流程框图模型连接,组 建要仿真的通信系统模型。
➢ 一、20世纪40年代,模拟计算机发明,开 始了连续系统的波形级仿真,最先用于仿真 飞行器和武器系统中的控制系统。
➢ 二、20年代60年代初期,随着高速数字计 算机和大容量存储器的发展,出现了利用 面向程序块语言的数字仿真技术,这些仿 真语言逐部件仿真模拟计算机的行为。
➢三、20世纪60年代末70年代初,随着离散时间 系统和数字信号处理技术的发展,出现了基于 变换域技术的仿真软件包。
➢3.设置、调整参数:参数设置包括运行系统 参数设置(如系统运行时间、采样速率等) 和功能模块运行参数设置(正弦信号的频率、 幅度、初相;低通滤波器的截止频率、通带 增益、阻带衰减等)。
➢4.设置观察窗口,分析仿真数据和波形:在 系统模型的关键点处设置观测输出模块,用 于观测仿真系统的运行情况,以便及时调整 参数,分析结果。
如果通过修改仿真参数仍不能得到令 人满意的仿真结果,则要考虑仿真模型是 否正确。可修改模型后再仿真直至结果令 人满意为止。
通信系统仿真论文

通信系统仿真论文通信系统仿真论文通信系统仿真是通信领域中一种重要的研究方法,它通过数学模型、仿真软件等工具对通信系统进行模拟和测试,得到系统在不同条件下的性能数据,优化系统性能并提供决策依据。
在通信领域中,通常会采用仿真技术来测试和评估各种协议和算法,因为将实际系统放入真实情境中进行测试需要大量的时间和金钱,而仿真可以通过快速的过程和精确的结果来验证新的想法,并提供专业的反馈和分析。
通信系统仿真论文是对通信系统仿真实验的结论和分析,它通常围绕着特定的应用场景、算法和协议来展开研究,比如无线网络的路由算法、调制方式、信道编码等。
它的研究主题与实际的通信系统和网络性能直接相关,有助于揭示通信系统中的问题和优化方案,推进通信技术的发展。
一篇通信系统仿真论文须包含如下要素:1.研究背景和意义。
通信系统仿真论文需要在开篇说明该研究的背景和意义,如提出该问题的、研究问题的动机和目的,指明研究的重要性和目标。
例如,一篇无线通信网络仿真论文可能会分析不同路由算法的性能,说明该研究对于揭示无线网络的整体效率、提高路由算法的应用水平等方面的意义。
2.相关工作的调研和分析。
在完成研究背景的介绍之后,需要对当前的相关研究内容和资料进行调查和分析,展现相关领域的研究进展和存在的问题,评估当前方法的优缺点并分析其不足之处。
3.研究方法和模型。
介绍研究中所采用的模型和仿真方法,比如,如果是一个无线网络的仿真,需要说明仿真网络的拓扑结构、设备类型和参数,以及促成仿真的软件平台等。
4.仿真实验和结果。
具体介绍仿真实验的流程和实验方法,从实验结果中提取出需要分析的数据,并通过图表或者文字展现分析结果。
5.实验结果的分析和对比。
根据实验结果,分析仿真性能的优点和不足,以此提出问题并得出结论。
6.研究展望。
根据当前研究的问题和不足,给出对当前通信系统仿真和相关领域的展望和建议。
总之,在写一篇通信系统仿真论文的时候,需要综合考虑上述要素,为读者提供全面、客观、科学的研究结果和论证。
通信系统仿真(精)

一、物理层仿真实验1、实验目的:初步掌握数字通信系统的仿真方法。
完成一个通信系统的搭建,并仿真得到相应的BER-Eb/No性能曲线,完成系统性能的分析。
2、实验原理通信系统仿真就是要通过计算机产生各种随机信号,并对这些信号做相应的处理以获得期望的结果,但是要求计算机产生完全随机的数据时不可能的,只能算是伪随机数。
从预测的角度看,周期数据是完全可以预测的,但当周期趋于无穷大时,可以认为该数据具有伪随机特性。
产生伪随机数的算法通常有:Wishmann-Hill算法产生均匀分布随机变量该算法是通过将3个周期相近的随机数发生器产生的数据序列进行相加,进而得到更大周期的数据序列。
定义三个随机数发生器:Xi+1=(171xi)mod(30269)Yi+1=(170yi)mod(30307)Zi+1=(172zi)mod(30323)以上三式中均需要设定一初始值(x0,y0,z0),这三个初始值一般称为种子。
产生的三个序列的周期分别是:30269、30307、30323。
将这三个序列组合相加即可得到一个周期更大的均匀分布随机序列:Ui=(Xi/30269+Yi/30307+Zi/30323)mod(1)逆变换法产生Rayleigh分布随机变量逆变换法的基本思想是:将一个不相关均匀分布的随机序列U映射到一个具有概率分布函数Fx(x)的不相关序列随机序列X,条件是要产生的随机变量的分布函数具有闭合表达式。
R=sqrt(-2σ2 ln(u))根据上式即可将均匀分布的随机变量映射为Rayleigh分布的随机变量。
根据Rayleigh分布随机变量产生Gussian分布随机变量通信系统中的噪声通常建模为白高斯噪声,其含义是功率谱是白的,信号分布是满足高斯的。
基于Rayleigh随机变量,可以方便的产生Gussian分布的随机变量。
关系如下:X=R*COS(2πu1)Y=R*SIN(2πu2)其中U1和U2分别是两个均匀分布的随机变量,产生的X和Y均为高斯随机变量。

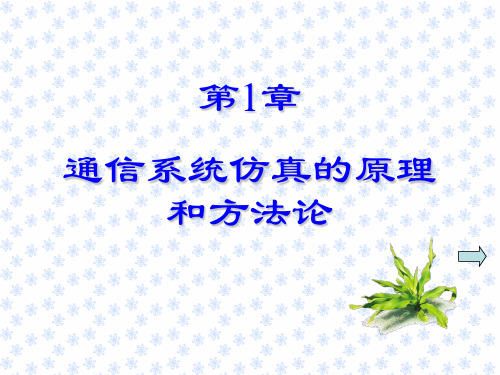

01---通信系统仿真的原理和方法论

小结:
计算机仿真过程 通信系统分类 通信网的层次结构 通信系统模型的分类 通信系统仿真的方法
作业
搜索、下载、安装R2007a版MATLAB 通过复习例1、例3,熟悉仿真过程
t=0; % 设定起始时间 dt=0.1; % 设置计算步长 N=20; % 设置仿真递推次数. 仿真时间等于N与dt的乘积 for k=1:N v=v+g*dt; % 计算新时刻的速度 s(k+1)=s(k)+v*dt; % 新位移 t(k+1)=t(k)+dt; % 时间更新 end % 作图: 仿真结果与解析结果对比 t=0:dt:N*dt; plot(t,s,'o', t_theory,s_theory, '-'); xlabel('时间 t'); ylabel('位移 s'); legend('仿真结果','理论结果');
s(t dt ) s (t ) ds s (t ) v (t )dt
通信系统分类
模拟通信系统 数字基带传输系统 数字通信系统
数字频带传输系统
模拟信号数字化传输
1.3 通信系统模型的分类
1.3.1 按照系统层次分类 为了清楚地说明通信系统,往往将系统进 行分层次描述。 • 通信系统的最高层次描述是通信网络层次 • 在网络层次之下,是对通信节点和链路以 及传输信号的具体化,称为链路层次模型。 • 电路实现层次的模型。
1.3 通信系统模型的分类
1.3.2 按照信号类型分类 通信中的信号指携带信息的某一物理量, 在数学上一般表示为时间t的函数f(t)。 • 根据函数类型的不同可以将信号划分为模 拟信号,数字信号,时间连续信号,时间 离散信号等。 • 按照链路层通信系统仿真模型中流通的信 号类型不同,可以将其划分为连续时间系 统,离散时间系统,模拟系统,数字系统 以及混合系统等。
通信系统仿真教案(信道和调制解调)

信道
传输信号的媒介,如无线电波、 光纤等。
信宿
接收并使用信息,如收音机、 电视机等。
通信系统的分类
有线通信系统
利用电缆、光缆等物理介质传输信号。
模拟通信系统
传输连续的模拟信号,如调频广播。
无线通信系统
利用电磁波传输信号,如手机、卫星通信等。
数字通信系统
传输离散的数字信号,如数字电视、计算机 网络等。
04
解调技术
解调的基本概念
01
解调是将已调信号从载波中提取出来以便进一步处理的过程。
02
解调是调制的逆过程,其作用是将已调信号还原成原始基带信
号。
解调方式分为线性解调和非线性解调两种。
03
常见的解调方式
相干解调
相干解调也称为同步解调,它需要使用已调信号的相位信息进行解调。相干解调的优点是解调性能较好,但需要 同步信号,因此在实际应用中受到一定限制。
通信系统仿真教案(信道和调 制解调)
目录
• 通信系统概述 • 信道特性 • 调制技术 • 解调技术 • 通信系统仿真
01
通信系统概述
通信系统的基本组成
发送器
将信源产生的信息转换为适合 传输的信号,如调频、调相、 调幅等。
接收器
接收信道传输的信号,并将其 还原为原始信息。
信源
产生需要传输的信息,如声音、 图像、文字等。
信道容量
信道容量表示信道传输信息的最大速率,是衡量信道性能的 重要指标。
信道编码
为了提高通信系统的可靠性和传输效率,需要对信号进行编 码处理,包括纠错编码和加密编码等。
03
调制技术
调制的基本概念
调制的基本概念
调制是将低频信号(基带信号)附加到高频载波 信号上,以便于传输的过程。
通信系统仿真

1 概 述
2 仿真实验 3 小 结
8.1 概
述
8.1.1 仿真分类
目前,通信系统的仿真一般分为两个层面: 一个是链路级仿真,集中于一个或多个通信链路 中物理层的一个或多个技术的仿真;另一个是系 统级仿真,对多用户条件下系统整体性能的仿真。
返回
一般来说,链路级仿真更多的关注于通信系 统信道的衰落和噪声对运用某项技术进行数据传 输造成的影响,主要的测量指标有误码率 (BER)、误帧率(FER)和误块率(BLER)。 而系统级仿真往往要依赖链路级仿真的结果,它 关注的是整个通信系统范围内各个链路或用户的 通信质量。它的评价指标有吞吐量 (Throughput)、阻塞率(Block Rate)等等。 就系统级仿真而言,它又分为静态仿真和动态仿 真,经常提到的蒙特卡洛(Monte Carlo)仿真是 静态仿真的一种。
图8.2 连续信号不同电平均匀量化
(2)离散信号64电平均匀量化
量化器输入输出关系 4 2 0 -2 -4 -2.5
-2
-1.5
-1
-0.5
0 量化误差
0.5
1
1.5
2
2.5
0.1 0.05 0 -0.05 -0.1
0
50
100
150
200
250
300
350
400
450
500
图8.3 离散信号64电性,如高斯 噪声的生成、二进制随机数的生成等通信系统中 的常用模块可以应用到其他相关场合。此外,
8.2.2和8.2.4小节中的建模方法也比较典型,有一
定的借鉴价值。
返回
5.问题与改进
根据上述类似的仿真方法,可以对ASK, FSK的波形进行仿真,但该仿真方法所实现的是 一种类似示波器形式的演示,而不是实际应用中 调制方法的实现。通常高阶调制及振幅相位联合 键控的仿真实现不是如程序中所采用的相位偏移 法,如第三代移动通信系统采用的QPSK,是将 相位映射到复平面,以1,i,-1,-i来代表四种相 位。有兴趣的读者可以尝试编制QPSK以及其他 高阶调制如16QAM的仿真程序。
第6章_通信系统仿真
常规AM调制:u(t ) 1 a * m(t )* c(t )
常规AM解调:包络检波 或者 SSB-AM解调
二. 调制解调分析
4.频率调制(FM) FM信号: t u(t ) cos(2π[ fc kc m(t )]t ) cos(2πfct kc m( )d )
格式:y=demod(x,Fc,Fs,method…)
功能:x为输入信号,Fc为载波频率,Fs为采样频率
method am pm 抑制载 抑制载 波双边 amssb 波单边 带调制 带调制 QAM 相位 qam 调制 调制 fm pwm 频率 调制 脉冲宽 度调制
(3) 通带模拟调制/解调函数
二. 调制解调分析
幅度调制(AM) 模拟 调制
• 普通幅度调制(AM) • 抑制载波双边带调 制(DSB-SC) • 单边带调幅(SSB) • 残留边带调幅(VSB)
• 模拟调制的输入信号 为连续变化的模拟量 • 数字调制的调制信号 是离散的数字量
常 用 的 调 制 方 式
频率调制(FM) 相位调制(PM)
y ( x)
x
x(t )
t
广泛采用两种对数压缩律: μ压缩律:美、日、韩 A压缩律:中国、欧洲
t
一. 信源编码与译码
1.标量量化 (1)信源编码中的μ律或A律压缩和扩展:compand( )
格式:out=compand(in, param, V, method) param为 μ值或者A值,V为峰值
第6章 通信系统建模
第6章 通信系统建模 信源编码与译码 调制与解调分析 数字信号基带传输分析
通信系统的仿真
关键词 :通信 系统 建模 仿 真
文 献 标 志 码 :A 文 章 编 号 :1 0 0 6 — 8 9 4 5 ( 2 0 1 7 ) 0 5 . 0 1 0 6 . 0 3 中 图分 类号 :T N9 1
Co mm u n i c a t i o n S y s t e m S i mu l a t i o n
t i o n o f t h e i l f f o r ma t i o n o v e r wi r e l e s s c h a n n e 1 .
Ke y wo r d s :c o mmu n i c a t i o n s y s t e m ; mo d e l i n g; s i mu l a t i o n
W EN Ya n y a n
( T i a n j i n Mo d e m V o c a t i o n a l T e c h n o l o g y C o l l e g e ,T i a n j i n 3 0 0 3 5 0 ,C h i n a ) Ab s t r a c t :T a k i n g c o mmu n i c a t i o n s y s t e m a s t h e o b j e c t , mo d e l c a l c u l a t i o n w a s c a r r i e d o u t t o s i mu l a t e t h e r e a l c o mmu n i c a -
通信系统仿真详解
通信系统仿真实验——基于SystemView的2PSK系统仿真一、系统仿真的目的:1、了解通信系统的组成、工作原理、信号传输、变换过程。
2、掌握通信系统的设计方法与参数设置原则。
3、掌握使用SystemView软件仿真通信系统的方法。
二、系统仿真任务:1、系统输入正弦波频率:500 Hz;码元传输速率:64kBd。
2、设计一通信系统,并使用SystemView软件进行仿真。
3、获取各点时域波形,波形、坐标、标题等要清楚;滤波器的单位冲击相应和幅频特性曲线。
4、获取主要信号的功率谱密度。
5、各点波形:包括时域波形、眼图、覆盖图、瀑布图等。
6、主要信号的功率谱密度。
7、滤波器的单位冲击响应及幅频特性曲线。
三、原理简介:1、PCM编码与解码:语音PCM的抽样频率为8kHz,每个量化样值对应一个8位二进制码,故话音数字编码信号的速率为8bits*8kHz=64kb/s。
通常我们采用的是脉冲代码调制编码,即PCM编码。
PCM 通过抽样、量化、编码三个步骤将连续变化的模拟信号转换为数字编码。
为了增大输入信号的动态范围,这里采用采用A律压扩实现非均匀量化。
2、并\串和串\并变换:ADC采样之后得到的是8位并行信号,为了将其变换成串行信号,使用计数器和八选一数据选择器来完成并行信号到串行信号的转换。
由于是8位8kHz采样的并行信号,因此计数器的计数频率为64kHz,才能在一个采样周期内完成8位传输。
而串行信号转并行信号则是通过移位寄存器和锁存器完成。
移位寄存器将接收到的串行信号通过移位接收,移满8位后将数据锁存进入锁存器中。
移位寄存器和锁存器的时钟信号应设置为64kHz和8kHz。
3、2PSK:(1)2PSK信号产生与调制2PSK信号可以看作是双极性基带信号作用下的DSB调幅信号,因此在本系统中使用双极性基带信号与载波相乘再经过带通滤波器得到2PSK信号。
(2)2PSK信号的解调2PSK只能采用相干解调,使用Cotas环提取出同步载波与2PSK信号相乘,经过一低通滤波器后再进行抽样判决即可解调出基带PCM编码信号。
通信系统仿真
题目基于SIMULINK的通信系统仿真摘要在模拟通信系统中,由模拟信源产生的携带信息的消息经过传感器转换成电信号,模拟基带信号在经过调制将低通频谱搬移到载波频率上适应信道,最终解调还原成电信号;在数字传输系统中,数字信号对高频载波进行调制,变为频带信号,通过信道传输,在接收端解调后恢复成数字信号。
本文应用了幅度调制以及键控法产生调制与解调信号。
本论文中主要通过对SIMULINK工具箱的学习和使用,利用其丰富的模板以及本科对通信原理知识的掌握,完成了AM、DSB、SSB、2ASK、2FSK、2PSK三种模拟信号和三种数字信号的调制与解调,以及用SIMULINK进行设计和仿真。
首先我进行了两种通信系统的建模以及不同信号系统的原理研究,然后将学习总结出的相应理论与SIMULINK中丰富的模块相结合实现仿真系统的建模,并且调整参数直到仿真波形输出,观察效果,最终对设计结论进行总结。
关键词通信系统调制 SIMULINK目录目录...................................................................1. 前言 01.1选题的意义和目的 01.2国内外研究现状 (1)3. 现代通信系统的介绍 (2)3.1通信系统的一般模型 (2)3.2模拟通信系统模型和数字通信系统模型 (2)3.2.1 模拟通信系统模型 (2)3.2.2 数字通信系统模型 (3)3.3模拟通信和数字通信的区别和优缺点 (4)4. 通信系统的仿真原理及框图 (7)4.1模拟通信系统的仿真原理 (7)4.1.1 DSB信号的调制解调原理 (7)4.2数字通信系统的仿真原理 (8)4.2.1 ASK信号的调制解调原理 (8)5. 通信系统仿真结果及分析 (10)5.1模拟通信系统结果分析 (10)5.1.1 DSB模拟通信系统 (10)5.2仿真结果框图 (10)5.2.1 DSB模拟系统仿真结果 (10)5.3数字通信系统结果分析 (12)5.3.1 ASK数字通信系统 (12)5.4仿真结果框图 (12)5.4.1 ASK数字系统仿真结果 (12)6. 结论 (14)致谢 (16)1. 前言1.1 选题的意义和目的随着现代通信系统的飞速发展,计算机仿真已经成为分析和设计通信系统的主要工具,在通信系统的研发和教学中具有越来越重要的意义。
