变电站土壤电阻率报告(20200813205558)

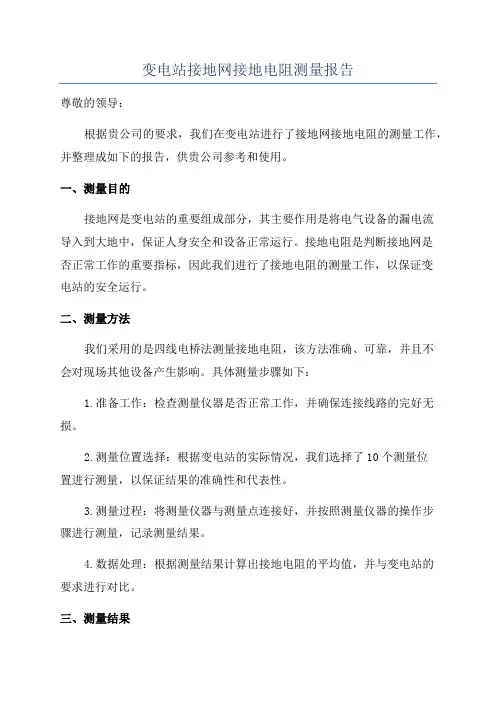

变电站接地网接地电阻测量报告
变电站接地网接地电阻测量报告尊敬的领导：根据贵公司的要求，我们在变电站进行了接地网接地电阻的测量工作，并整理成如下的报告，供贵公司参考和使用。
一、测量目的接地网是变电站的重要组成部分，其主要作用是将电气设备的漏电流导入到大地中，保证人身安全和设备正常运行。
接地电阻是判断接地网是否正常工作的重要指标，因此我们进行了接地电阻的测量工作，以保证变电站的安全运行。
二、测量方法我们采用的是四线电桥法测量接地电阻，该方法准确、可靠，并且不会对现场其他设备产生影响。
具体测量步骤如下：1.准备工作：检查测量仪器是否正常工作，并确保连接线路的完好无损。
2.测量位置选择：根据变电站的实际情况，我们选择了10个测量位置进行测量，以保证结果的准确性和代表性。
3.测量过程：将测量仪器与测量点连接好，并按照测量仪器的操作步骤进行测量，记录测量结果。
4.数据处理：根据测量结果计算出接地电阻的平均值，并与变电站的要求进行对比。
三、测量结果我们对变电站的10个测量位置进行了接地电阻测量，测得的结果如下表所示：测量位置测量结果（Ω）位置一2.56位置二1.98位置三2.10位置四2.03位置五2.43位置六2.16位置七2.31位置八2.28位置九2.38位置十2.08四、数据分析根据测量结果计算得到的接地电阻平均值为2.26Ω。
根据贵公司的要求，接地电阻应该在2.5Ω以下，因此我们可以判断变电站的接地网工作正常，并符合要求。
根据测量结果还可以看出，变电站的接地电阻值在较小的范围内浮动，说明接地网的接地电阻较稳定，并没有出现明显的问题。
五、结论根据测量结果和数据分析，我们得出以下结论：1.变电站的接地网工作正常，并符合要求。
2.接地电阻平均值为2.26Ω，低于2.5Ω的要求，说明接地网的导电性良好。
3.接地电阻的波动范围较小，没有出现明显的问题。
六、建议根据我们的测量结果和结论，我们建议在后续的运行中，定期对变电站的接地电阻进行监测和测量，以确保接地网的正常工作。
土壤电阻率分析
土壤电阻率分析2012-11-03 18:08:29| 分类：防雷|举报|字号订阅接地的介质主要有土壤、混凝土和水三种，最常用的接地是将作为接地极的导体置于土壤中，与土壤紧密接触，所以土壤电阻率对于作为接地的主要指标之一，对接地电阻影响很大。
有的接地系统利用基础内的钢筋或在基础内设置接地极，此时混凝上的电阻率主要影响接地电阻值。
个别接地系统因为土壤电阻率很高，必须利用水源，将接地极置于水中。
（一）土壤电阻率及其确定方法决定接地电阻的主要因素是土壤电阻。
土壤电阻的大小一般以土壤电阻率来表示。
土壤电阻率是以边长为10mm的正立方体的土壤电阻来表示。
土壤电阻率根据土壤性质、含水量、温度、化学成分、物理性质等情况而有所变化。
因此在设计时要根据地质情况，并考虑到季节影响，选取其中最大值作为设计依据。
影响土壤电阻率的主要因素有下列几个：1．土壤性质土壤性质对土壤电阻率影响最大。
不同性质的土壤，其电阻率甚至相差几千到几万倍。
如沙土、黄土、红土等。
2．含水量含水量对电阻率也有很大影响。
绝对干燥的土壤电阻率可以认为接近无穷大。
含水量增加到15％左右时，土壤电阻率显着降低；如继续增加水分直到75％左右时，电阻率改变很小；当含水量超过75％时，土壤电阻率反而增加。
含水量对土壤电阻率的影响，不仅随土壤种类不同而有所不同，而且与所含的水质也有关系。
例如在电阻率较低的土壤中，加上比较纯洁的水，反而增加电阻率．因此在采用加水改良土壤时，也要注意这一点．3．温度当土壤温度在0℃及以下时，由于其中水分结冰，土壤冻结，电阻率突然增加，因此一般都将接地极放在冻土层以下，以避免产生很高的流散电阻。
温度自0℃继续上升时，由于其中溶解盐的作用，电阻率逐渐减小，温度到达100℃时，由于土壤中水分蒸发，电阻率又增高。
4．化学成分当土壤中含有盐、酸、碱成分时，电阻率会显着下降。
一般即利用这种特性来进行改善土壤的。
5．物理性质土壤中的物理因素可使电流密度分布的情况改变，尤以含有金属成分时影响最大。
变电站土壤电阻率报告
精心整理
广西金桂二期中配110kV变电站
土壤电阻率测量成果说明书
建设部甲级勘察证：201007-kj号
二0一一年四月
目录
1、工程概况 (1)
2、地址概况 (1)
3、野外工作方法与技术 (1)
4、土壤电阻率分布特点 (1)
精心整理
1、工程概况
广西金桂二期中配110kV变电站施工图设计阶段的任务要求测量土壤电阻率，深度为5m、10m、20m、30m。
野外工作于2011年4月20日进行，共完成测试点15个。
勘察期间多为阴天的气候条件。
2、地址概况
本工程新建广西金桂二期中配110kV变电站一座，位于钦州港口区大揽坪，占地面
m。
305
（3）深度AB/2=20m，场地范围内土壤电阻率最大值为496Ω·m，最小值为396Ω·m。
（4）深度AB/2=30m，场地范围内土壤电阻率最大值为793Ω·m，最小值为589Ω·m。
场地范围内由素填土①层，粉质粘土②层，强风化砂岩③层，中风化砂岩④层组成，地质结构较复杂，同一深度的土壤电阻率值相差较小，同一位置随着深度的增大，土壤
电阻率的变化是由于地层干湿度和地层变化引起。
不同深度的电阻率值见下表：
土壤电阻率一览表。
土壤电阻率测试课件
通过先进的数据处理和分析技术，提取有用的信息，提高 测试结果的精度。
THANKS
高精度
随着测量技术和算法的改进，土壤电阻率测试的 精度将进一步提高，为各种应用提供更准确的数 据。
多参数测量
未来土壤电阻率测试将不仅仅局限于电阻率的测 量，还将拓展到其他相关参数的测量，如电导率 、介电常数等。
土壤电阻率测试在未来的应用前景
环境保护
随着环保意识的提高，土壤电阻率测试将更多地应用于环境监测 和污染治理领域。
数据处理
对测量数据进行处理 和分析，得出土壤电 阻率的分布情况。
测量过程中的注意事项
注意安全
在测量过程中要注意安全，避免 因接触带电部位而发生触电事故
。
保证电极稳定
在测量过程中要保证电极的稳定， 避免因电极晃动而影响测量结果。
注意环境因素
在测量过程中要注意环境因素的影 响，如天气、地形等，尽量选择在 天气良好、地表干燥的条件下进行 测量。
土壤电阻率测试结果的意义
土壤电阻率是评估土壤导电性能的重 要参数，对于接地工程、防雷保护、 电气安全等领域具有重要意义。
土壤电阻率测试结果可以帮助了解土 壤的导电性能，对接地系统的设计、 优化和安全评估提供依据。
土壤电阻率测试结果的解读方法
比较法
01
将测试结果与标准值或已知的参考值进行比较，判断土壤电阻
03 土壤电阻率测试案例分析
案例一：某住宅小区的土壤电阻率测试
测试目的
评估住宅小区内的土壤电阻率， 以确保接地系统和防雷措施的有
效性。Leabharlann 测试方法采用接地电阻测试仪进行土壤电 阻率测试，测量不同深度的土壤
电阻值。
测试结果
土壤电阻率参考值表

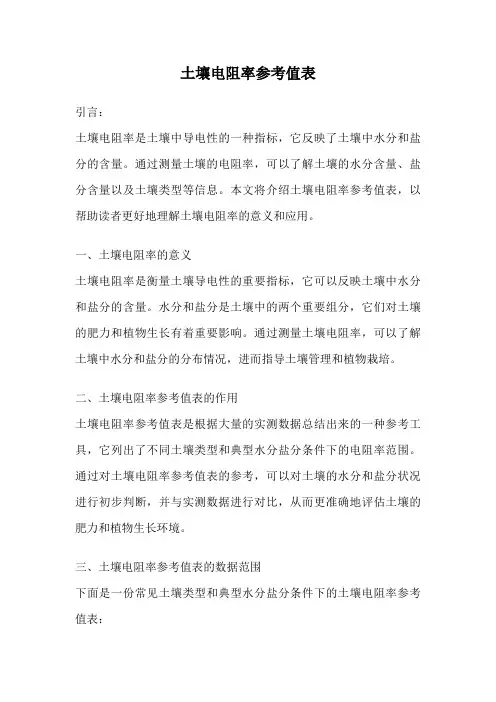

土壤电阻率参考值表引言：土壤电阻率是土壤中导电性的一种指标，它反映了土壤中水分和盐分的含量。
通过测量土壤的电阻率，可以了解土壤的水分含量、盐分含量以及土壤类型等信息。
本文将介绍土壤电阻率参考值表，以帮助读者更好地理解土壤电阻率的意义和应用。
一、土壤电阻率的意义土壤电阻率是衡量土壤导电性的重要指标，它可以反映土壤中水分和盐分的含量。
水分和盐分是土壤中的两个重要组分，它们对土壤的肥力和植物生长有着重要影响。
通过测量土壤电阻率，可以了解土壤中水分和盐分的分布情况，进而指导土壤管理和植物栽培。
二、土壤电阻率参考值表的作用土壤电阻率参考值表是根据大量的实测数据总结出来的一种参考工具，它列出了不同土壤类型和典型水分盐分条件下的电阻率范围。
通过对土壤电阻率参考值表的参考，可以对土壤的水分和盐分状况进行初步判断，并与实测数据进行对比，从而更准确地评估土壤的肥力和植物生长环境。
三、土壤电阻率参考值表的数据范围下面是一份常见土壤类型和典型水分盐分条件下的土壤电阻率参考值表：1. 砂质土壤- 干燥状态：10^3 - 10^4 Ω·m - 适度湿润：10^2 - 10^3 Ω·m - 高湿润：10^1 - 10^2 Ω·m 2. 黏质土壤- 干燥状态：10^4 - 10^5 Ω·m - 适度湿润：10^3 - 10^4 Ω·m - 高湿润：10^2 - 10^3 Ω·m 3. 粘性土壤- 干燥状态：10^5 - 10^6 Ω·m - 适度湿润：10^4 - 10^5 Ω·m - 高湿润：10^3 - 10^4 Ω·m 4. 沙壤土- 干燥状态：10^3 - 10^4 Ω·m - 适度湿润：10^2 - 10^3 Ω·m - 高湿润：10^1 - 10^2 Ω·m 5. 红壤- 干燥状态：10^4 - 10^5 Ω·m - 适度湿润：10^3 - 10^4 Ω·m - 高湿润：10^2 - 10^3 Ω·m6. 黄壤- 干燥状态：10^3 - 10^4 Ω·m- 适度湿润：10^2 - 10^3 Ω·m- 高湿润：10^1 - 10^2 Ω·m四、如何使用土壤电阻率参考值表使用土壤电阻率参考值表时，首先需要测量土壤的电阻率。
高土壤电阻率变电站防雷接地分析和改造的中期报告
高土壤电阻率变电站防雷接地分析和改造的中期报告1. 引言1.1 主题背景及意义随着我国经济的快速发展，电力需求不断增长，电网规模日益扩大。
变电站作为电网的重要组成部分，其安全稳定运行对保障电力供应具有至关重要的作用。
然而，高土壤电阻率地区的变电站防雷接地问题一直困扰着电力行业。
据相关部门统计，雷击事故在电力系统事故中占有相当大的比例，严重威胁着电网的安全运行。
因此，针对高土壤电阻率地区的变电站防雷接地问题进行研究，具有重要的现实意义。
1.2 变电站防雷接地的重要性变电站防雷接地系统是防止雷电过电压对变电站设备造成损害的重要措施。
当雷电击中变电站时，接地系统能够将雷电过电压引入地下，降低设备过电压水平，保护变电站设备免受损坏。
在高土壤电阻率地区，由于接地电阻较大，防雷接地系统的性能受到严重影响，因此，提高高土壤电阻率地区变电站的防雷接地性能，对保障电网安全运行具有重要作用。
1.3 报告目的和内容概述本报告旨在分析高土壤电阻率对变电站防雷接地的影响，提出针对性的改造方案，并对改造实施过程及效果进行分析。
报告内容主要包括以下几个方面：•分析高土壤电阻率的特点及其对防雷接地系统的影响；•阐述高土壤电阻率地区变电站防雷接地问题的现状；•提出变电站防雷接地改造方案，并介绍关键技术和措施；•分析改造实施过程及效果，总结已取得的成绩和存在的问题；•提出后期工作计划及展望，为今后的研究方向提供参考。
本报告旨在为高土壤电阻率地区变电站防雷接地改造提供理论指导和实践借鉴。
2. 高土壤电阻率对变电站防雷接地的影响2.1 高土壤电阻率的特点土壤电阻率是衡量土壤导电能力的一个重要参数，它会受到土壤类型、含水量、温度、化学成分等多种因素的影响。
高土壤电阻率地区通常具有以下特点：•土壤类型以砂土、砂壤土为主，粘土含量较低；•土壤含水量较低，干燥季节尤为明显；•地下水位较低，土壤孔隙度较小；•土壤温度受气候影响较大，昼夜温差和季节温差较明显。
土壤电阻率测试
注意事项
天气良好，系统无接地的情况下进行，试验时被操作系统应无操 作 被测系统应无绝缘缺陷 确定被测系统范围 在系统单相接地时应迅速、口号清楚，尽量缩短接地测量时间 短路接地导线有足够的截面，连接牢固、接触良好 接地试验断路器保护定值按照系统电容电流估算值的5倍0s整定， 停用重合闸，保证发生故障短路时，能迅速断开接地断路器，避 免带接地线合隔离开关。若接地断路器跳闸，在未查明原因前不 准合闸 如果测量时系统电压不是额定值，则电容电压应折算到额定值 试验中如需改变电流互感器变比，应断开接地试验断路器及其两 侧隔离开关，挂接地线后再改变变比。
得出
IL2 − Ic =
U 0 L1 I L1 U 0L2 U 0 L1 1− U 0L2
在过补偿和欠补偿两种方式下测量。
测试步骤
试验接线，电压互感器一次侧末端及二次侧应进行良好的接地， 一次侧的高压测试线牢固绑在绝缘杆上。 退出消弧线圈，用绝缘杆将测试线触及变压器中性点，测试中性 点不对称电压，记录不对称电压及系统电压值，移开绝缘杆，使 测试线脱离变压器中性点。 投入消弧线圈用绝缘杆将测试线触及变压器中性点，测试中性点 不对称电压，记录不对称电压及系统电压值，移开绝缘杆，使测 试线脱离变压器中性点。 改变消弧线圈分接位置，重复操作，尽量在欠补偿及过补偿的状 态各测试两点。 数据计算分析，取平均值。 测试完成后，整理现场，通知网调恢复现场。
Ic = U
ph
ωC
0
01
若遇到系统三相对称，中性点不对称电压和位移 电压很低，在某相添加偏置电容，加大中性点电 压0 − U 01
−Cf
测试仪器设备要求
外接电容器容量取系统估算值的0.5、1、2倍，10kV 可用1kV电压等级的电容器，35kV可用10kV电压等级 电容器。偏置电容器容量取估算值的1/4，绝缘水平同 外接电容器。保护电容器容量在1µF，绝缘水平同外 接电容器。 电压表为0.5级，并联放电间隙或真空放电管，定值为 1kV，保护电压表。
土壤电阻率参考值
土壤电阻率(Ω·cm)
1×104及以下
1×104
5×104
5×104
10×104
10×104
20×104
20×104及以上
土壤类别
耕土，粘土，淤泥黑土
砂质，粘土，黄土
湿砂，风化矿砂质土壤
干砂，含有卵石顽石的砂土，卵石，风化岩
花岗岩，石英岩，石灰石
接地电阻(Ω)
10
15
20
0.01~1
矿
金属矿石
水
海水
1～5
湖水、池水
30
泥水、泥炭中的水
15～20
泉水
40～50
地下水
20～70
溪水
50～100
河水
30～280
污秽的水
300
蒸馏水
1000000
25
30
土壤和水的电阻率参考值
类别
名称
电阻率近似值(Ω·cm)
不同情况下电阻率的变化范围
较湿时(一般地区多雨区)
较干时(少雨区、沙漠区)
地下水含盐碱时
土
陶黏土
10
泥炭、泥灰岩、沼泽地
20
5~20
10~100
3~10
捣碎的土炭
40
10~30
50~300
3~30
黑土、园田土、陶土、白垩土
50
粘土
60
30~100
50~300
10~30
砂质黏土
100
30~100
50~300
10~30
黄土
200
100~200
80~1000
10~30
含砂黏土
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广西金桂二期中配110kV变电站土壤电阻率测量成果说明书
广西基础勘察工程有限责任公司
建设部甲级勘察证：201007-kj号
二0 一一年四月
广西金桂二期中配110kV变电站土壤电阻率测量成果说明书
工程负责：梁宁克
校对：周永炼
审核：沈健
审定：沈雁明
总经理：夏志永
广西基础勘察工程有限责任公司
建设部甲级勘察证：201007-kj号
二0 一一年四月
目录1、工程概况
精心整理
2、地址概况 (1)
3、野外工作方法与技术 (1)
4、土壤电阻率分布特点 (1)
附图：
1、测试点平面位置图（1张）
2、土壤电阻率等值线图（4张）
1、工程概况
广西金桂二期中配110kV变电站施工图设计阶段的任务要求测量土壤电阻率，深度
为5m、10m、20m、30m。
野外工作于2011年4月20日进行，共完成测试点15个。
勘察期间多为阴天的气候条件。
2、地址概况
本工程新建广西金桂二期中配110kV变电站一座，位于钦州港口区大揽坪，占地面积约为63.36 X 22.00卅，地上4层，主变3个及电缆层、竖井等配套设施，框架结构，基础型式及整平标高等未确定。
地貌上属丘陵地貌，地形较平坦，经钻探证实和资料收集，场地内地层主要有第四系素填土①层，粉质粘土②层，强风化砂岩③层，中风化砂岩④层组成。
3、野外工作方法与技术
测试点的布置原则上以勘探剖面为准，按网格进行布置，详细位置见土壤电阻率等
值线图。
测量方法采用电阻率法对称四级测试装置，电极距最大取AB/2为65m，最小为AB/2 为1.5 米，MN/1 为1.5 米~12 米。
电阻率测量仪为DWD-2A型微机电侧仪，严格按照SDCJ-81-88《电力工程物探技术规定》执行。
4、土壤电阻率分布特点
不同深度的土壤电阻率值的分布见《深度为5m、10m、20m、30m的土壤电阻率等
值线图》，经过地形改正，侧出的土壤电阻率值特点如下：
(1)深度AB/2=5m，场地范围内土壤电阻率最大值为311 Q・m,最小值为98Q・m。
(2)深度AB/2=10m，场地范围内土壤电阻率最大值为421 Q - m,最小值为305 Q - m。
(3)深度AB/2=20m，场地范围内土壤电阻率最大值为496Q - m,最小值为396
Q - m。
(4)深度AB/2=30m，场地范围内土壤电阻率最大值为793Q - m,最小值为589 Q - m。
场地范围内由素填土①层，粉质粘土②层，强风化砂岩③层，中风化砂岩④层组成，地质结构较复杂，同一深度的土壤电阻率值相差较小，同一位置随着深度的增大，土壤
电阻率的变化是由于地层干湿度和地层变化引起。
不同深度的电阻率值见下表: 土壤电阻率一览表。
