电缆桥架电缆敷设施工技术方案_3
电缆桥架电缆敷设施工方案

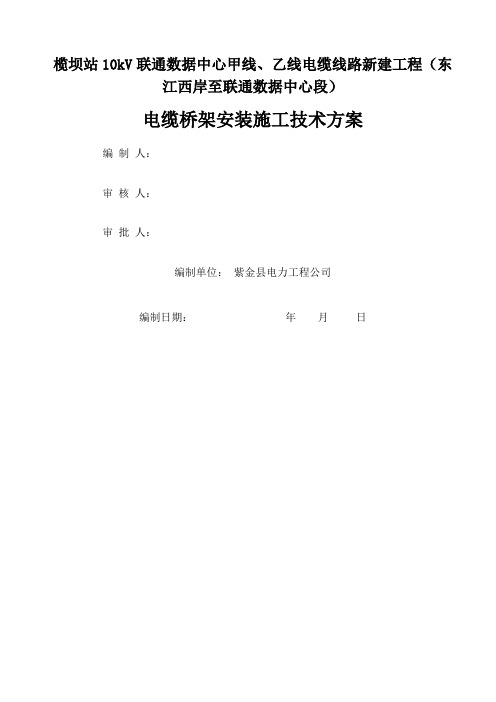

榄坝站10kV联通数据中心甲线、乙线电缆线路新建工程（东江西岸至联通数据中心段）电缆桥架安装施工技术方案编制人：审核人：审批人：编制单位：紫金县电力工程公司编制日期：年月日目录一．编制依据 (3)二．工程概况及工程量 (3)三．作业前的条件和准备 (3)四．作业程序、方法 (7)五．质量管理、强制性条文及洁净化管理 (14)六．作业中的安全要求和环境条件 (16)七．消防管理、防暑及应急预案 (18)八．安全管理、文明施工及环境保护 (19)附录一：危险源辩识与风险评价及控制对策表 (20)危险源辨认与风险评价及控制对策表 (21)一．编制依据1.1 《电力建设施工质量验收及评价规程》 DL/T5210.2-20091.2 《电力建设施工及验收技术规范》（热工仪表及控制装置篇）5190.5-20041.3 《电力建设安全工作规程》DL 5009.3-20021.4 强制性条文二．工程概况及工程量2.1.工程概况2．1.1 工程概况榄坝站10kV联通数据中心甲线、乙线电缆线路新建工程（东江西岸至联通数据中心段），沿临江东江大桥桥梁箱涵北侧附着2线电缆桥架，敷设2回中压阻燃电缆过江，沿桥附着段路径长度650m；分别为JJ1、JJ2、JJ3、JJ4；JJ2-JJ3段：沿东江大桥附着中压电缆2回，ZC-YJV22-8.7/15kV-3*300，电缆沿新建桥架敷设，2*650m；2.1.2 工程量内容如下表所示。
桥架工程量：三．作业前的条件和准备3．1 技术准备3.1.1 设计院及厂家提供图纸资料齐全3.1.2 施工图纸会审完毕，出现的问题已经解决3.1.3 作业指导书编制并审批完审，核批准合格后组织施工人员学习。
3.1.4 电缆桥架、电缆竖井、电缆支架、槽钢、槽盒、角钢及其附件等检验、清点完好，镀锌层应完整，并向监理报验，报验合格后方可使用3.1.5 电缆到货齐全、绝缘良好，消耗性材料齐全。
3.1.6 电缆桥架安装、电缆敷设所用工器具齐全3.1.7 施工所用计量器具经过检定合格3.1.8 作业人员资质证件齐全，经过安全教育3.1.9 与电缆敷设有关的建筑物的建筑工程质量应符合国家现行的建筑工程施工及验收规范中的有关规定。
电缆桥架安装及电缆敷设接线施工方案
电缆桥架安装及电缆敷设接线施工方案一、前言电缆桥架是用于支撑和保护电缆的重要设施，安装和敷设电缆必须按照一定的规范和施工方案进行，以确保电缆系统的可靠运行和安全使用。
本文将介绍电缆桥架安装及电缆敷设接线的施工方案，包括准备工作、材料准备、安装步骤、敷设接线程序等内容。
二、准备工作1.确定电缆桥架安装位置和布局，根据实际情况进行调整。
2.测量好电缆桥架的长度和数量，根据设计要求准备所需的电缆桥架材料。
3.确保施工现场通风良好，安全设施完备，作业环境整洁。
三、材料准备1.电缆桥架及连接件2.手动工具：榔头、扳手、螺丝刀等3.电缆固定夹4.电缆敷设工具四、安装步骤1.根据设计图纸确定电缆桥架的安装位置，在墙面或地面上打好安装孔。
2.将电缆桥架按照设计要求组装好，并安装到预先打好的孔位置上，使用螺栓将其牢固固定。
3.调整安装好的电缆桥架的水平度和垂直度，保证整体结构稳固。
4.检查安装好的电缆桥架是否符合设计要求，如有问题及时进行调整和修正。
五、敷设接线程序1.将电缆按照设计要求依次从起点到终点进行敷设，注意电缆的损坏和弯曲问题。
2.根据电缆规格选用合适的固定夹进行固定，确保电缆的安全性和稳定性。
3.进行电缆的接线工作，按照设计框图进行连接，确保接线正确无误。
4.最后对整体系统进行检查调试，确认电缆敷设接线无误后进行封闭处理，确保系统安全可靠。
结语电缆桥架安装及电缆敷设接线是电力施工中的重要环节，需要严格按照规范和施工方案进行操作。
只有合理安装和敷设，才能确保电缆系统的正常运行和安全使用。
希望本文提供的安装及敷设方法能对相关工作人员有所帮助，减少施工中的意外事件发生。
桥架电缆敷设安装施工方案
一、工程概况1. 工程名称：XX大厦弱电桥架电缆敷设安装工程2. 工程地点：XX市XX区XX大厦3. 工程规模：XX大厦弱电桥架电缆敷设安装工程，包括大楼内弱电桥架安装、电缆敷设、接地系统等。
二、施工准备1. 技术准备：（1）熟悉工程图纸，明确电缆桥架、电缆敷设、接地系统的设计要求；（2）查阅相关施工规范和标准，确保施工质量符合要求；（3）组织施工人员学习电缆桥架安装、电缆敷设、接地系统的施工工艺。
2. 物料准备：（1）电缆桥架：槽式、托盘式、梯架式等；（2）电缆：符合设计要求的各类电缆；（3）接地材料：接地线、接地端子等；（4）工具：电钻、扳手、水平尺、线缆剥皮刀等。
3. 人员准备：（1）项目经理：负责整个工程的施工组织和管理；（2）施工班组长：负责本班组的施工任务和质量；（3）施工人员：负责电缆桥架安装、电缆敷设、接地系统等工作。
三、施工工艺及质量措施1. 施工程序：（1）电缆桥架安装：测量定位、支架安装、桥架组装、桥架固定；（2）电缆敷设：电缆剥皮、电缆连接、电缆固定；（3）接地系统：接地线敷设、接地端子连接、接地电阻测试。
2. 施工工艺：（1）电缆桥架安装：1）测量定位：根据图纸要求，确定桥架安装位置和标高；2）支架安装：按照设计要求，将支架固定在顶板或墙壁上；3）桥架组装：将桥架组件按照设计要求组装成完整的桥架；4）桥架固定：将桥架固定在支架上，确保桥架水平、垂直。
（2）电缆敷设：1）电缆剥皮：按照电缆长度，剥去电缆外皮；2）电缆连接：按照设计要求，将电缆连接成完整的线路；3）电缆固定：将电缆固定在桥架上，确保电缆整齐、牢固。
（3）接地系统：1）接地线敷设：将接地线敷设到接地端子上；2）接地端子连接：将接地端子连接到接地系统；3）接地电阻测试：测试接地电阻，确保接地系统符合要求。
3. 质量措施：（1）严格按照设计要求和施工规范进行施工；（2）对施工人员进行技术培训，提高施工技能；（3）加强施工现场管理，确保施工质量；（4）做好施工记录，及时发现问题并进行整改。
电缆桥架安装施工方案（4篇）
电缆桥架安装施工方案电缆桥架安装施工方案(4篇)为了确保事情或工作得以顺利进行，就不得不需要事先制定方案，方案可以对一个行动明确一个大概的方向。
制定方案需要注意哪些问题呢？以下是小编为大家整理的电缆桥架安装施工方案，仅供参考，大家一起来看看吧。
电缆桥架安装施工方案1一、工程概况：1、工程特点及主要事项：弘基商城工程位于天津市塘沽区解放路繁华街道，西为金元宝商厦，东南为商业大厦，东为学校大街。
电缆桥架对电力干线及弱电工程配线起承架作用。
2、施工现场状况：建筑施工场地狭窄，电缆桥架可从东门及东南门进场。
解放路为繁华街道，外地车辆白天不能进入，只能夜间进料。
3、影响工程的主要因素：工期紧、施工场地狭窄、存放困难、交通不便是本工程的难题，再有：土建的湿作业及消防、水暖的各种管道未施工完毕是影响桥架安装工期的最重要因素。
4、库房选定：可选择大堂南侧地区进行围挡，加门加锁作为库房，夜间派专人守护。
二、施工工艺及质量措施：1、施工程序：桥架选择→外观检查→支、吊架安装→桥架组装→电缆敷设2、施工准备：熟悉图纸，核实图中所有弯头、三通、直线段等相关数据，根据工期安排施工，配备劳动力，并提出备料及采购计划。
现场施工中要求：土建工程应全部结束，预留洞口及埋件符合要求，各种管道全部施工完毕且试压合格。
核对装饰吊顶标高，对每段桥架标高进行计算并在图纸上进行详细标注。
3、技术支持：由于本工程在20xx年10月1日开业，9月15日试营业，工期极其紧张，消防水及各种管道未上，内装还未出图定标高，现安排桥架施工工期为24天，即20xx.6.13~20xx.7.7，施工楼层顺序按消防及风道完工楼层走，各控制点工期如下：20xx.6.13开工、放线、打眼20xx.6.16~6.20支吊架施工20xx.6.16~7.6桥架组装、敷设完毕200.7.7调整、清扫施工工长在熟悉图纸及施工方案的前提下，合理安排施工工序、劳动力，并向操作人员做好相应的技术交底工作，落实质量保证计划，对施工的重要环节及特殊点应落实到班组每一个人，并让他们知道本次施工的流程及进度。
电缆桥架电缆敷设施工方案
电缆桥架电缆敷设施工方案
一、电缆桥架电缆敷设前准备工作
1、准备施工图纸及规范、材料清单、施工方案以及施工必需资料并确定设计量；
2、电缆桥架准备工作：绘制桥架标准图、准备桥架材料、钢筋及桥架构件；
3、准备电缆并绘制电缆终端图解，做好电缆贮存；
4、安装施工工具、起重机械，做好施工必需物料；
5、清理施工现场；
6、确定电缆桥架施工现场环境；
7、设置安全护栏和施工标识。
二、电缆桥架电缆敷设施工工序
1、桥架安装：安装基础，安装桥架钢筋及构件拼接；
2、电缆架及配件安装：安装电缆架，紧固电缆保险及绝缘套管；
3、电缆保护架安装：绘制保护架图形，拼接并安装保护架；
4、电缆敷设：按图纸要求，做好电缆分类及标识，检查、敷设及固定电缆；
5、夹持电缆：按图纸要求安装夹持固定件；
6、电缆连接：按图纸要求，进行电缆直接接头或接线盒接头压接；
7、电缆缝补：检查准备好缝补物料，并且安装施工管；
8、电气检测：测量电压，电阻，绝缘，以及灭弧测试，完成后检查是否符合图纸要求；。
电缆桥架安装与电缆敷设施工方案
电缆桥架安装与电缆敷设施工方案1、电缆桥架安装1)、准备工作a.熟悉图纸，确定桥架的布置、走向，核算主要材料和配件的用量。
b.主要机具：电工工具、冲击钻、手电钻、台钻、高凳、卷尺、钢锯、线坠、粉线袋等。
C.材料检验：桥架及附件的型号、规格应符合设计要求，桥架内外应光滑平整，无毛刺，不应有扭曲、翘边等变型现象。
螺栓、垫圈、弹簧垫等配件均为镀锌件。
d.配合土建的结构施工，检查确认预留洞、预埋铁的数理位置是否正确，有问题及时处理。
2)、施工方法(1)、弹线定位：根据设计图纸确定进出线、盒、箱、柜等电气器具的安装位置，从始端至终端找好水平线或垂直线，用粉线袋沿墙壁，顶棚等处，沿线路的中心线弹线。
按照设计图要求及施工验收规范规定。
分匀档距，并用笔标出具体位置。
(2)、支架与吊架安装①支架与吊架所用钢材应平直，无扭曲。
下料后长短偏差应在5mm范围内，切口处应无卷边、毛刺。
②钢支架与吊架应安装牢固，无显著变形，焊缝均匀不整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊、焊漏等缺陷，焊后应做好防腐处理。
③固定点间距一般不大于L5—2m。
在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字三通接头50OmnI以内应设置固定支持点。
④支架与吊架距离上层楼板不应小于150—20OnUn,距地面高度不应低于100—150mmo4)、桥架安装①桥架应平整，无扭曲变形，内壁无毛刺，附件齐全。
金属桥架及其支架全长应不少于2处与接地(PE)或接零干线相连接。
连接板两边应不少于两个有防松螺帽或防松垫圈的连接固定螺栓；②桥架直线连接采用连接板，用垫圈、弹簧垫圈、螺母紧固，接口缝隙严密平齐。
直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m应设有伸缩节；跨越建筑物变形缝处设置补装置；③桥架进行交叉、转弯、丁字连接时，应采用单通、二通、三通等进行变通连接，导线接头处应设置接线盒或将导线接头放在电气器具内。
电缆桥架、电缆安装施工方案
电缆桥架、电缆安装施工方案一、引言电缆桥架是指用于布设电缆的一种设施，它能够支撑电缆、保护电缆并保证电缆线路的完整性和安全可靠性。
在电力、通信、网络等领域，电缆桥架的安装施工至关重要。
本文将介绍电缆桥架及电缆的安装施工方案。
二、电缆桥架安装施工方案1. 第一阶段：方案设计在安装电缆桥架前，首先需要设计方案。
方案设计应考虑电缆桥架的布局、承重能力、安装位置等因素，确保符合实际需求。
2. 第二阶段：材料准备准备好所需的电缆桥架及配件，包括桥架、连接件等。
3. 第三阶段：施工步骤1.确定安装位置：根据设计方案确定电缆桥架的安装位置，标记好吊装点。
2.安装支架：按照设计要求安装电缆桥架支架，确保支架牢固。
3.安装电缆桥架：将电缆桥架逐段安装在支架上，保证桥架的平整与稳固。
4.固定连接：连接相邻的电缆桥架件，确保连接牢固。
5.安装电缆：在电缆桥架上安置电缆，注意电缆的敷设方式和规范。
4. 第四阶段：验收与调试完成施工后，进行验收与调试，确保电缆桥架安装正确、电缆线路通畅。
三、电缆安装施工方案1. 铺设电缆1.清理电缆敷设路径，保证路径畅通，清除障碍物。
2.根据设计要求，逐段铺设电缆，避免扭曲或损坏。
3.使用适当的固定装置固定电缆，保证电缆线路整齐、美观。
2. 连接测试1.完成电缆的铺设后，进行连接测试，确保各个连接处正常。
2.测试电缆连接的稳固性和传输性能。
如有异常，及时处理。
3. 完工验收1.完成电缆安装后，进行完工验收，确认线路安全、可靠。
2.检查电缆连接、固定及整体布局，保证符合设计要求。
四、总结电缆桥架及电缆的安装施工是电力、通信等行业中不可或缺的环节。
合理的方案设计、正确的施工步骤和严格的验收标准是保证电缆线路安全、稳定运行的关键。
希望通过本文对电缆桥架及电缆安装施工方案的介绍，能够对相关领域的工作者提供参考和帮助。
电缆桥架安装施工方案(3篇)
电缆桥架安装施工方案（2）各种电缆桥架技术文件齐全。
（3）土建预留的孔洞其位置，大小应符合设计和施工规范要求。
3.1.2材料准备(1)电缆桥架及其附件：应采用经过镀锌，其型号、规格应符合要求。
电缆桥架内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。
（2）金属膨胀螺栓：应根据容许拉力和剪力进行选择。
（3）镀锌材料：采用圆钢、扁钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。
（4）辅助材料：钻头、电焊条、氧气、乙炔气、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。
3.1.3主要机具准备（1）铅笔、卷尺、线坠、粗线袋、锡锅、喷灯。
（2）电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、脚手架等。
3.1.4作业环境准备（1）配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。
（2）顶棚和墙面的第一边喷浆全部完成后，方可进行电缆桥架敷设。
（3）建筑竖井内土建湿作业全部完成。
（4）地面电缆桥架应及时配合土建施工。
3.1.5施工准备（1）现场加工须设置专用工作台，加保护围栏。
（2）作业班组应分工明确，提高专业化施工水平。
（3）施工技术资料要和施工进度同步。
4操作工艺4.1工艺流程：预留孔洞预埋吊杆吊架弹线定位金属膨胀螺栓固定，吊杆、吊架___，桥架___。
4.2弹线定位：根据设计图确定出进户线、盒、箱、柜等电气器具的___位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心线进行弹线，按照设计图要求及施工验收规范规定，分匀档距并用笔标出具___置。
4.3预留孔洞：根据设计图标注的轴线部位，将预制加工好的木质或铁制框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板拆除后，拆下框架，并抹平孔洞口（收好孔洞口）。
4.4支架与吊架___要求及支架选样：4.4.1支架与吊架___要求：4.___支架与吊架应___牢固，保证横平竖直，在有坡度的建筑物上___支架与吊架应与建筑物有相同坡度。
桥架及电缆敷设施工方案
桥架及电缆敷设施工方案在进行桥架及电缆敷设工程时，需要制定合理的施工方案，以确保工程的顺利进行和质量的保证。
下面是一个关于桥架及电缆敷设工程方案的示例，共计1200字以上。
一、方案概述本方案是为了实施桥架及电缆敷设工程，并对施工的各个阶段进行详细安排。
本工程的目标是按照相关标准和规范要求完成敷设工作，并达到设定的质量要求。
二、工程准备1.所有施工人员必须持有相关的资格证书，并进行必要的培训。
2.配备所需的施工设备和工具，包括起重机械、吊篮、电力工具等。
3.清理施工区域并确保工地安全。
三、施工过程1.按照工程设计图纸确认桥架的位置和数量，并进行定位标志。
2.制定桥架设计和加工方案，确保桥架的强度和稳定性。
3.安装桥架：采用起重机械将桥架吊装到预定位置，使用专业工具进行连接。
4.完成桥架的检验和调整，确保桥架的水平和高度符合要求。
5.进行电缆敷设：根据电缆敷设图纸，确定电缆敷设路径并进行标定。
6.铺设电缆支架：根据电缆敷设路径和跨越条件，选择合适的电缆支架进行铺设。
7.进行电缆固定和绑扎，确保电缆的安全性和稳定性。
8.进行电缆末端的连接和接地，做好接地装置的施工和调试工作。
9.完成全部电缆的敷设后，进行观察和检测，确保敷设质量合格。
10.清理施工现场，保持整洁。
四、安全措施1.严格遵守相关的安全操作规范，确保施工期间的安全。
2.在施工现场设置明显的安全警示标志，并配备专人负责安全管理。
3.对施工人员进行安全培训，提高其安全意识和应急处理能力。
4.使用合格的电缆敷设材料和工具，确保施工过程中的安全性和可靠性。
5.定期对施工现场进行巡视和安全检查，及时发现和处理安全隐患。
五、质量控制1.严格按照相关标准和规范进行施工，确保敷设质量符合要求。
2.对桥架和电缆进行质量检测，包括强度、耐久性等指标。
3.使用合格的电缆敷设材料和工具，确保敷设过程中的品质稳定。
4.进行施工过程中的质量验收，做好相关记录和报告。
六、环境保护1.进行施工前的环境影响评估，制定合理的环境保护措施。
桥架及电缆敷设施工方案
三、桥架接地
合肥晶合厂房洁净室项目工程
桥架悬空处在综合支架上的安装
三、桥架接地
合肥晶合厂房洁净室项目工程
桥架的成品保护 1.安装桥架时，应注意保持墙面和顶棚的清洁。 2.安装完成后，桥架盖板应齐全平实，不得遗漏，严禁施工人员拿 桥架当脚手架随意踩踏，严禁随意拆卸、挪动支吊架和桥架。 3.桥架安装完成后，不应再进行喷浆、刷油之类的工作，以防止桥 架外观遭到破坏。
c.电缆盘选择时，应考虑实际长度是否与敷设长度相符，并绘制电缆排列图，减少电缆交叉。 敷设电缆时，按先大后小、先长后短的原则进行，排列在底层的先敷设。
d.电缆沿桥架敷设时应根据现场情况决定具体敷设方式，电缆敷设不应交叉，应排列整齐，托 盘上安装要排列顺直。电缆终端头的引出线应保持固定位置，引出线和绝缘包扎长度，不应小于 270mm。敷设于电缆桥架内不同系统的线缆中间应加隔板。
桥架安装大样图合肥晶合厂房洁净室项目工程11支吊架安装根据现场预先设定的桥架路线合理选择冲击钻或电锤钻头大小安装支吊架支吊架安装间距为152米每隔着一个大梁设固定支架用亍固定桥架
合肥晶合厂房洁净室项目工程
桥架安装及电缆敷设施工方案 2016/10/27
合肥晶合厂房洁净室项目工程
一、桥架安装工序及要求 二、支吊架安装 三、桥架接地 四、成品保护 五、电缆敷设
目录
2
合肥晶合厂房洁净室项目工程 桥架及线槽安装工序
a.施工程序
预留预埋阶段综合管线布置
支吊架定位
支架制作安装
桥架、线槽接地
桥架、线槽安装
b.支架安装:安装支架时应结合深化设计，必须放线定位，确保安装后不仅垂直度满足规范， 而且外观成排成线、长短一致，支架间距均≤3m。
