普通车床数控化改造过程论文
普通机床如何改造成数控机床 毕业论文

中小型普通车床控制系统改造摘要针对大多数企业,具有数量众多和较长使用寿命的普通机床,其加工精度较低、不能批量生产,自动化程度不高,自适应性差,但考虑投资成本,产业的连续性,又不能马上被淘汰,购买新的数控机床是提高产品质量和效率的重要途径,但是成本高,许多企业在短时间内无法实现,这严重阻碍企业设备更新的步伐。
企业要在激烈的市场竞争中获得生存、求得发展,就必须在最短的时间内以优异的质量、低廉的成本,制造出合乎市场需要的、性能合适的产品。
为此改造现有旧机床、配备与之相适应的数控系统,把普通机床改装成数控机床,不失为一条投资少、提升产品质量及生产效率的捷径,是当前许多企业对现有设备更新换代的首选办法,也是提高机床数控化率的一条有效途径。
改造后的车床属于开环控制。
由于开环系统自身固有的缺陷不容易保证加工精度。
因此,合理选择伺服系统是课题的一个中心环节。
步进电机工作原理特性和实际应用正好符合我们的这一需求,所以,改造系统选择步进电机作为双向进给驱动电动机。
步进电机是一种通过电脉冲信号控制相绕组电流实现定角转动的机电元件,与其他类型电机相比具有易于开环精确控制、无积累误差等优点,在众多领域中获得了广泛的应用。
为了得到性能优良的控制结果,出现了很多步进电机控制系统,其中采用单片机作为控制核心的控制系统得到了广泛的应用。
很多这种控制系统在步进电机的驱动上已经做的非常好,本文采用的控制电路主要由8031单片机、晶振电路、地址锁存器、译码器、EEPROM存储器及可编程键盘/显示控制器Intel一8279等组成,单片机是控制系统的核心。
文中对整个系统的架构及硬件电路和驱动软件的实现都做了详细的设计。
本设计在对原有机床机械机构、性能、功能等进行充分研究基础上,主要针对中小型普通车床控制系统进行改造,用单片机系统实现弱电控制强电机,改造了系统的切削工艺,提高了切削精度和效率,对旧车床的数控改造有一定的指导作用,是一种新的尝试,也必将有更加广阔的应用前景。
机床数控化改造分析论文

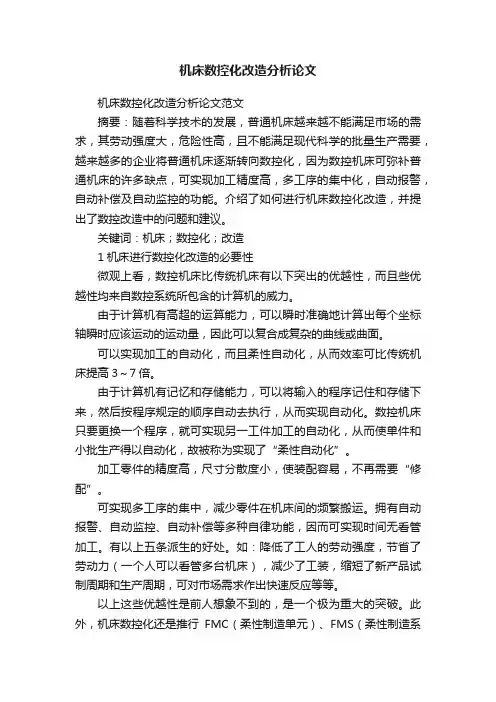

机床数控化改造分析论文机床数控化改造分析论文范文摘要:随着科学技术的发展,普通机床越来越不能满足市场的需求,其劳动强度大,危险性高,且不能满足现代科学的批量生产需要,越来越多的企业将普通机床逐渐转向数控化,因为数控机床可弥补普通机床的许多缺点,可实现加工精度高,多工序的集中化,自动报警,自动补偿及自动监控的功能。
介绍了如何进行机床数控化改造,并提出了数控改造中的问题和建议。
关键词:机床;数控化;改造1机床进行数控化改造的必要性微观上看,数控机床比传统机床有以下突出的优越性,而且些优越性均来自数控系统所包含的计算机的威力。
由于计算机有高超的运算能力,可以瞬时准确地计算出每个坐标轴瞬时应该运动的运动量,因此可以复合成复杂的曲线或曲面。
可以实现加工的自动化,而且柔性自动化,从而效率可比传统机床提高3~7倍。
由于计算机有记忆和存储能力,可以将输入的程序记住和存储下来,然后按程序规定的顺序自动去执行,从而实现自动化。
数控机床只要更换一个程序,就可实现另一工件加工的自动化,从而使单件和小批生产得以自动化,故被称为实现了“柔性自动化”。
加工零件的精度高,尺寸分散度小,使装配容易,不再需要“修配”。
可实现多工序的集中,减少零件在机床间的频繁搬运。
拥有自动报警、自动监控、自动补偿等多种自律功能,因而可实现时间无看管加工。
有以上五条派生的好处。
如:降低了工人的劳动强度,节省了劳动力(一个人可以看管多台机床),减少了工装,缩短了新产品试制周期和生产周期,可对市场需求作出快速反应等等。
以上这些优越性是前人想象不到的,是一个极为重大的突破。
此外,机床数控化还是推行FMC(柔性制造单元)、FMS(柔性制造系统)以及CIMS(计算机集成制造系统)等企业信息化改造的基础。
数控技术已经成为制造业自动化的'核心技术和基础技术。
宏观上看,工业发达家的军、民机械工业,在20世纪70年代末、80年代初已开始大规模应用数控机床。
其本质是,采用信息技术对传统产业(包括军、民机械工业)进行技术改造。
CA6140普通车床数控化改造毕业设计论文

设计目的通过本课程设计的训练,使学生在学完《数控机床结构及维修》和《数控原理与系统》课程之后,能够运用所学的知识独立完成数控车床进给传动系统的自动控制系统设计,从而使我们更进一步加深和巩固对所学的知识的理解和掌握,并提高学生的实际操作能力。
(1)运用所学的理论知识,进行车床数控化改造的初步训练,培养我的设计能力;(2)了解普通车床的机械部分的数控化改造与电气部分的数控化改造方法(3)掌握查阅和运用标准、手册、图册等有关技术资料的能力;(4)掌握编写技术说明书的能力。
摘要数控机床的优点:具有高度柔性,加工精度高,加工质量稳定、可靠,生产率高,改善劳动条件,利于生产管理现代化。
普通机床的缺点:普通机床靠齿轮和普通丝杠螺母传动。
由于各运动副间存在间隙,加上手工操作不准确,因此重复精度较低。
普通机床测量时需停车后手工测量,测量误差较大,而且效率低下。
适合批量较小,精度要求不高,零活类零件。
它投资较数控低,但对工人的操作技能要求较高,因此工资水平高。
在数控机床上加工零件,主要取决于加工程序,它与普通机床不同,不必制造、更换许多工具、夹具,不需要经常调整机床。
因此,数控机床适用于零件频繁更换的场合。
也就是适合单件、小批生产及新产品的开发,缩短了生产准备周期,节省了大量工艺设备的费用。
物竞天择,适者生存。
一些不适应社会发展在机床必将被淘汰,所以实施机床的数控化改造是机械行业在必然趋势。
通过搜集资料、实践研究等方法对机床就行改造即是用较少的成本去创造更高的价值。
而这也将极大的推动中国机械行业的发展。
经过大量实践证明普通机床数控化改造具有一定经济性、实用性和稳定性。
所以很多企业纷纷将现有机床改造成经济型数控机床,这种做法具有投资少、见效快的特点。
事实证明:机床的数控化改造可以为企业带来可观的经济效益。
关键词:CA6140普通车床;数控化改造;数控车床目录第一节普通车床数控化改造绪论1.1 概述 (1)1.2 数控机床在我国的发展概况 (1)1.3 数控机床的发展趋势 (2)第二节机械设计部分 (3)2.1C A6140普通车床的数控化改造设计方案的拟定 (3)2.2总体方案确定 (3)2.3设计参数 (4)2.4 CA6140车床进给伺服系统机械部分设计计算 (5)2.5步进电机拖动的开环系统 (15)第三节 PLC程序设计部分 (16)3.1系统配置 (16)3.2程序设计 (16)3.3程序设计及调试运行程序 (17)第四节体会收获 (21)第五节参考文献 (22)第一节普通车床数控化改造绪论1.1 概述1.机床数控化改造的目的:用数控装置、伺服系统、滚珠丝杠副及其他辅助装置等对普通机床进行数控化改造,将其有机结合,使普通机床基本具备同类数控机床的性能的数控机床。
普通车床的数控化改造毕业论文

学号:湖南理工学院成教学院毕业论文作 者 函授站 指导老师层 次数控技术水平的高低和数控设备拥有的多少已成为衡量一个国家工业现代化的重 要标志。
数控机床作为机电一体化的典型产品,在机题目:普通车床的数控化改造 年 级 专 业 职 称 完成时间械制造中发挥着巨大的作用,很好地解决了现代机械制造中结构复杂、精密、批量小、多变零件的加工问题,且能稳定产品的加工质量,大幅度提高生产效率。
但是,发展数控技术的最大障碍就是添置设备的初期投资大,这使许多中小型企业难以承受。
如果淘汰大量的普通机床,而去购买昂贵的数控机床,势必造成巨大的浪费。
因此,普通机床的数控化改造大有可为。
本文通过对CA6140普通车床的数控改造,使其加工精度明显提高,定位准确可靠, 操作方便,性能价格比高。
这种方法对中小企业设备的数控改造有一定的借鉴与推广作用。
本次改造主要针对车床的主轴系统、刀架系统、进给系统、反馈环节、电器控制柜及数控系统进行了改造。
关键词:数控;改造;车床。
摘要 (1)目录 (2)绪论 (4)L数控机床改造的背景和意义 (4)1.1数控机床在我国的发展现状 (4)1.1』车床数控化改造的意义 (5)1.1.2普通车床数控化改造的优点 (6)1.2数控化改造的内容 (7)1.3机床数控化改造的必要性 (10)2.车床数控改造的构思与方案 (11)2.1改造任务 (11)2.2改造方案的论证 (11)2.3改造方案的确定 (12)3.主要结构的数控改造方法 (13)3.1数控系统的改造 (13)3.1.1...................................................................................................................................... 数控系统的选择 . (13)3.1.2...................................................................................................................................... 电气控制原理 (14)3.2纵向(Z向)进给系统的改造 (16)3.2.1...................................................................................................................................... 改造思路 . (16)322实施步骤 (17)3.3横向(X向)进给系统的改造 (18)3.4刀架. (19)3.4.1...................................................................................................................................... 选用选用LD4-6132型电动刀架 (19)3.4.2...................................................................................................................................... 实施步骤 . (19)3.5主轴传动系统的改造 (19)3.5.1...................................................................................................................................... 改造思路 . (19)3.5.2...................................................................................................................................... 实施步骤 . (19)3.6滑动导轨副的改造 (19)4.安全防护 (19)4.1硬防护 (20)4.2软防护 (20)5.总结 (20)参考文献 (21)致谢 (22)随着社会生产和科学技术的迅速发展,机械产品的性能和质量不断提高。
CA6136普通车床数控化改造

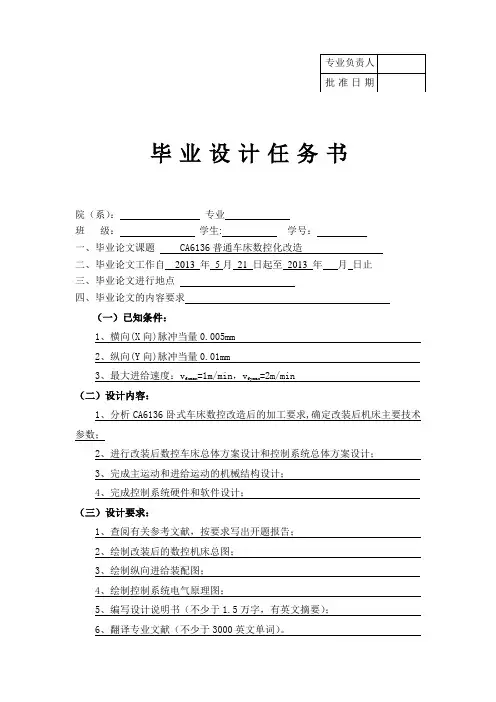

毕 业 设 计 任 务 书院(系): 专业班 级: 学生: 学号:一、毕业论文课题 CA6136普通车床数控化改造二、毕业论文工作自 2013 年 5月 21 日起至 2013 年 月 日止三、毕业论文进行地点四、毕业论文的内容要求(一)已知条件:1、横向(X 向)脉冲当量0.005mm2、纵向(Y 向)脉冲当量0.01mm3、最大进给速度:v fxmax =1m/min ,v fymax =2m/min(二)设计内容:1、分析CA6136卧式车床数控改造后的加工要求,确定改装后机床主要技术参数;2、进行改装后数控车床总体方案设计和控制系统总体方案设计;3、完成主运动和进给运动的机械结构设计;4、完成控制系统硬件和软件设计;(三)设计要求:1、查阅有关参考文献,按要求写出开题报告;2、绘制改装后的数控机床总图;3、绘制纵向进给装配图;4、绘制控制系统电气原理图;5、编写设计说明书(不少于1.5万字,有英文摘要);6、翻译专业文献(不少于3000英文单词)。
专业负责人批准日期(四)主要参考资料1、《机床设计图册》华东纺织工学院等主编上海科学技术出版社;2、《机床设计指导》任殿阁、张佩勤主编辽宁科学技术出版社;3、《金属切削机床》下册顾熙荣、迟宝珍主编上海科学技术出版社;4、《数字控制机床》廖效果、朱启逑主编华中科技大学出版社;5、《机电综合设计指导》吴振彪主编中国人民大学出版社;《单片机微型计算机原理及应用》胡乾斌等主编华中科技大学出版社;6、7、《新编机械设计手册》蔡春源主编辽宁科学技术出版社;8、《机床主轴、变速箱设计指导》曹鑫横主编机械工业出版社;9、《计算机数控系统》彭炎行主编西北工业大学出版社。
指导教师接受论文任务开始执行日期2013年 5 月23 日学生签名。
C620普通车床的数控化改造-机械设计制造及其自动化本科生毕业论文

C620普通车床的数控化改造本科生毕业论文(设计)题目C620普通车床的数控化改造学院机电工程学院专业班级机械设计制造及其自动化学生姓名指导教师撰写日期:20xxx年 6 月10日摘要针对现有常规C620普遍车床的缺点提出数控改装方案和单片机系统设计,提高加工精度和扩大机床使用范围,并提高生产率。
本论文说明了普通车床的数控化改造的设计过程,较详尽地介绍了C620机械改造部分的设计及数控系统部分的设计。
采用以8031为CPU的控制系统对信号进行处理,由I/O接口输出步进脉冲,经一级齿轮传动减速后,带动滚动丝杠转动,从而实现纵向、横向的进给运动。
改造过程如下:(1)机械部分的改造,包括纵向进给方向的改造和横向进给方向的改造。
主要包括对滚珠丝杠螺母副及反应式步进电机的计算选择及纵向、横向机构装配图方案的制定。
(2)电气控制部分的设计,主要包括MCS-51系列单片机及扩展芯片的选用和电气控制图的设计。
数控系统采用MCS—51系列的8031单片机扩展系统。
因为MCS—51系列的单片机具有集成度高、可靠性高、功能强、速度快、抗干扰能力强等优点。
关键词:数控,单片机,步进电机,滚珠丝杠,AbstractTo remedy the defects of ordinary lather C620, a design of data processing system and its single chip microcomputer system program is put forward to raise the processing precision and extend the machine’s usage, and to improve production rate。
This paper presents the process of designing numerical control reform,and explicitly introduces the design of mechanical and numerical control system reforms。
C623普通车床的经济数控化改造毕业设计论文
目录摘要 (3)前言 (3)第一节原始参数 (4)第二节设计计算 (4)1. 确定脉冲当量 (4)2. 计算纵向外圆切削力 (4)3. 滚珠丝杆螺母副的计算和选型(纵向) (5)4. 同步减速器的设计 (7)5. 步进电机的计算和选型(纵向) (10)6. 同步带传递功率的校核 (13)第三节绘制进给传动机构的装配图 (15)第四节设计小结 (16)参考文献 (16)C623普通车床的经济数控化改造设计——纵向进给机械结构设计摘要针对现有常规C623普通车床的缺点提出数控改装方案和单片机系统设计,提高加工精度和扩大机床使用范围,并提高生产效率。
改造过程如下:机械部分改造,主要是纵向进给方向机械结构的改造。
主要包括对滚珠丝杆螺母副及反应式步进电机的设计选择及纵向机构装配图方案的制定。
关键词:数控步进电机滚珠丝杠改造前言机电一体化系统设计课程设计是在我们学完了机电一体化之后进行的,这次通过设计让我们获得综合运用过去所学过知识,独立进行一次机电结合的设计训练,学会了进给传动系统设计计算,并且通过课程设计掌握与本设计有关的各种资料的名称、出处,能够做到熟练运用。
由于能力所限,设计尚有许多不足之处,恳请老师给予批评指教。
第一节原始参数一、设计题目:C623普通车床的经济数控化改造设计——纵向进给机械结构设计二、设计原始资料:主轴转速: 30~2240r/min(无级)最大回转直径; 460mm最大加工长度: 1000mm溜板及刀架重量: 2000N刀架快速运动速度:纵向 8m/min 横向 6m/min最大进给速度:纵向 60mm/r 横向 45mm/r主电机功率: 7.5kW机床定位精度:±0.015mm三、设计工作内容:(1)进给传动系统设计计算(2)纵向进给系统装配图A0 1张(3)综合课程设计说明书 1份第二节设计计算1、确定脉冲当量在进行机电一体化系统设计时,一般应根据伺服进给系统所要求的定位精度来确定脉冲当量。
CA6132普通车床的数控化改造毕业论文
CA6132普通车床的数控化改造班级:指导老师:摘要随着现代科技和社会生产水平的不断提高,零件的精度要求越高,要求用于零件加工的机床有更高的精度和自动化。
考虑到机床的生产能力和成本问题,以旧车床为基础,通过数控化改造提高机床的占有率是一条节约资金而又快速有效的方法。
本文以CA6132作为研究对象,主要研究容如下。
本文对CA6132普通车床的数控化改造进行了深入研究,包括对数控车床结构的分析、数控车床的改造方案、主传动系统的设计、主轴的形状结构的设计与计算、主电动机的选择、进给伺服电机的选用、滚珠丝杆的计算与选用。
根据机械、动力学原理,重新设计了车床的主传动系统,使车床实现变频无级调速。
结合车床工作条件加工质量,合理选择滚珠丝杆、齿轮和伺服电机。
通过以上的设计即可实现数控车床的改造,实现要求的技术参数。
关键词:机床占有率数控化改造伺服电机主传动滚珠丝杆Numerical control innovation of CA6132common latheAbstract:With the continuous improvement of modern science and technology and the level of social production, the higher the accuracy of the parts, the requirements for the machine tool has a higher precision of parts processing and automation. Considering Machine tool production capacity and cost into consideration, improving machine toolˊshare by numerical control transformation is an efficient and quick way.In this paper, the CA6132 ordinary lathe numerical control transformation was studied. That includes the analysis of the numerical control lathe structure, the retrofit scheme of numerical control lathe, the main drive system design, the shape of the spindle structure design and calculation, the choice of main motor, feed servo motor selection, calculation and selection of ball screw. The main drive system of machine tool was redesigned According to the principle of machinery and dynamics, making makes the lathe realize frequency conversionstep less speed regulation. Combined lathe processing quality of working conditions, choose the ball screw, gear, and servo motor. Design of CNC lathe can be realized through the above reform, realizing technical parameters as required.Key words: machine toolˊshare numerical control transformationservo motor目录第1章绪论01.1数控技术与数控机床01.2 数控化改造的背景01.3 数控化改造的优点11.4 普通车床数控化改造的现状21.4.1数控化改造国外发展现状21.4.2 普通机床数控化改造的趋势21.5 数控化改造的目的和容31.5.1 数控化改造的目的31.5.2 数控化改造的容4本章小结4第2章机械部分数控化改造总体方案52.1 CA6132普通车床与数控车床的参数对比52.2 数控化改造的总体设计方案62.2.1主传动系统62.2.2进给传动系统的改造62.2.3刀架的改造72.2.4 改造方案图8本章小结8第3章主传动系统的数控化改造93.1 主传动系统的传动方式93.2 主轴驱动与控制103.3 主轴电动机103.4 主轴组件113.4.1 主轴组件的性能要求113.4.2 主轴113.4.3 主轴轴承123.4.4 主轴组件的计算123.5 带传动设计143.5.1 带轮153.5.2 同步带的选用与计算15本章小结17第4章进给系统的数控化改造184.1 进给伺服系统的组成184.2 进给伺服系统的基本要求184.3 进给伺服系统的控制方式194.4 进给系统改造204.4.1 电动机的选用204.4.2 滚珠丝杆的计算与选择204.4.3 齿轮传动消隙机构28本章小结28第5章自动换刀装置的设计305.1 自动换刀装置的作用与要求305.2 自动换刀装置的选用30本章小结30结论31致 32参考文献33第1章绪论1.1数控技术与数控机床数控技术,简称数控(Numerical Control——NC),是利用数字化信息对机械运动与加工过程进行控制的一种方法。
数控专业毕业论文ca6132普通车床数控化改造
XXXX学院毕业设计CA6132普通车床数控化改造2012届机械工程系专业_数控技术学号 _学生姓名指导教师 _完成日期2011年12月27日前言机械制造业在国民经济中具有十分重要的地位和作用。
机械制造业提供的装备水平对国民经济各部门的技术进步有着很大的和直接的影响。
机械制造业的规模的水平是反映国民经济实力和科学技术水平的重要标志。
因而,世界各地都把发展机械制造业作为振兴和发展本国经济的战略重点之一。
数控车床作为机电液气一体化的典型产品,是现代化机械制造业中不可缺少的加工设备,在机械制造中发挥这重要的作用,能解决机械制造中的结构复杂、精密、批量小、零件多变的加工问题、且产品加工质量稳定,生产效率较高。
企业要在激烈的市场竞争中获得生存、求得发展,就必须在最短的时间内以优异的质量、低廉的成本,制造除呵护市场需要的产品,而产品质量的优劣,制造周期的快慢,生产成本的高低,又往往受工厂现有加工设备的直接影响。
目前,采用先进的数控机床,已成为我国制造技术发展的总趋势。
购买新的数控机床是提高数控化率的主要途径,但因其成本过高,很多工厂在短期内无法有如此多的资金,这严重阻碍企业的设备更新和设备改造的步伐;同时目前大多数企业还有数量众多,具有较长的使用寿命的普通机床,由于普通机床的加工精度相对较低,生产的自动化程度不高,生产适应性差等缺点。
但考虑投资成本,产业的连续性和转型周期,又不能马上淘汰。
所以改造现有的旧机床、配备与之相适应的数控系统,把普通机床改装成数控机床,是当前许多企业对现有设备改造换代的首选办法,也是提高机床数控化率的一条有效途径,减少投资、提升产品加工质量及精度,提高生产效率,不失为企业提升竞争力,使我国成为世界制造强国的一条有效的策略。
本设计以CA6132型普通车床为例,主要介绍其数控化改造的方案、改造部位的选型以及设计计算。
第一章CA6132卧式车床简介1.1机床的特点与用途CA6132型卧式车床,其结构具有典型的卧式车床布局,它的通用性程度较高。
C6150普通车床数控化改造毕业设计论文
第一章绪论1.1本文选题的背景及意义1.1.1 概述整个人类社会的文明史,就是制造技术不断演变和发展的历史。
任何国家的制造业都是国民经济的基础产业,也是国民经济的主要来源。
没有发达的制造业,就不可能有国家真正的繁荣和强大。
制造技术是制造业的技术支柱,是一个国家科技水平、综合国力的重要体现,制造技术的发展是一个国家经济增长的根本动力。
而制造业中机床是其基础装备。
我国是一个机床大国,有三百多万台普通机床。
但机床的素质差,性能落后,单台机床的平均产值只有先进工业国家的1/10左右,差距太大,急待改造。
旧机床的数控化改造,顾名思义就是在普通机床上增加微机控制装置,使其具有一定的自动化能力,以实现预定的加工工艺目标。
随着数控机床越来越多的普及应用,数控机床的技术经济效益为大家所理解。
在国内工厂的技术改造中,机床的微机数控化改造已成为重要方面。
许多工厂一面购置数控机床一面利用数控、数显、PC技术改造普通机床,并取得了良好的经济效益。
我国经济资源有限,国家大,机床需要量大,因此不可能拿出相当大的资金去购买新型的数控机床,而我国的旧机床很多,用经济型数控系统改造普通机床,在投资少的情况下,使其既能满足加工的需要,又能提高机床的自动化程度,比较符合我国的国情。
1984年,我国开始生产经济型数控系统,并用于改造旧机床。
到目前为止,已有很多厂家生产经济型数控系统。
可以预料,今后机床的经济型数控化改造将迅速发展和普及。
1.1.2数控机床的优越性数控机床是综合应用计算机、自动控制、自动检测及精密机械等高新技术的产物,是技术密集度及自动化程度很高的典型机电一体化加工设备。
它与普通机床相比,其优越性是显而易见的,不仅零件加工精度高,产品质量稳定,且自动化程度极高,可减轻工人的体力劳动强度,大大提高了生产效率,特别值得一提的是数控机床可完成普通机床难以完成或根本不能加工的复杂曲面的零件加工,因而数控机床在机械制造业中的地位愈来愈显得重要。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
普通车床数控化改造过程
【摘要】介绍了对普通ca6136型车床的的数控改造方法,同时介绍了旧机床的拆解及在拆解过程中应注意的问题;新机床的安装及在安装过程中应注意的问题;及调试过程中应注意的问题。
【关键词】普通车床;数控改造
【中图分类号】tg659 【文献标识码】b 【文章编号】
1009-5071(2011)11-0296-02
随着工业化进程,科技的不断进步,一些已经使用多年的老设备被市场逐渐脱离出来闲置。
随着市场竞争的日益激烈,实用性人才的缺乏,逼迫着许多经理人另辟新路来迎合市场所趋。
提高质量,压缩成本,提高企业核心竞争力是摆在所有经营者面前的实际问题。
而“普通车床数控化改造”项目,正是解决这个实际问题的方法之一。
下面我们对这个项目的改造过程作以略解供参考。
①项目:普通车床数控化改造
②材料:ca6136普通车床一台;伺服数控系统一套;机械附件一套。
1 将ca6136拆解
车床的中托板与大托板从机体上取下:先取中托板上的刀台,它由四个禁锢螺丝固定在中托板上,悬拧后即可脱离两个部件。
然后用一字螺丝刀将中托板上的前后两个梢铁螺丝旋拧下来,用人手力向前推中拖板一个距离,这样就很容易将中拖板上的销铁脱离中托取下待用。
取下销铁的中拖板很容易向前后推拉,但是由于首端
有手柄支架和末端盖板的阻碍还是无法将其取下。
所以下一步是将手柄部位的圆刻度盘前的丝杠首端圆螺母逆时针拧下,将刻度盘直接拔出,剩下的就是丝杠首端支架了。
这个支架也有四个禁锢件连接着,取下这四个螺丝后,我们就可以用铜棒沿小丝杠逆方向水平往下敲打支架,一手拔一手打,很容易将这个小支架从床体上取下来。
这时取下支架后的中拖板已经可以无障碍的滑动取下了。
取大拖板不是很容易。
首先应将三杠分别脱离床体,即,将大丝杠与床头端送刀箱之间的销丁取下(注意大小头方向),在将离合器杠与床体间的搬杠分离,剩下的光杠是通天键槽,直接往相反的方向拔离送刀箱即可。
最后将三杠尾端的固定支架取下(由两个螺丝和两个销子固定)。
此时需要一些必要的起重工具将大拖板底部拖住,注意人工把持大拖板不动,此时可去拧大拖板与床体间的大螺栓拉,共四个。
在拧这个螺栓前要先把大拖板下面的与导轨压紧的四个压块取下。
拧下螺栓后在取它上面的两个销钉,都取完后可以适当的放松起重设备,漫漫移动至最终将大拖板一起取下。
这样几大块就基本拆解完成拉。
2 安装
将配置好的大丝杠与小丝杠安装到床体上,注意磕碰伤。
丝杠可以按设计好的丝母支架直接安装在大拖板上,注意安装过程的水平和位置。
小丝杠也是按同样的方法安装在小拖板上。
安装丝杠时要注意轴线水平同轴,丝杠一端要有控制轴向力的装置,另一端要用有一定可摆量的连轴器连接,避免不同轴障碍。
丝杠安装好后,
在安装伺服电机,用连轴器连接,近可能同轴,连接支架要用螺栓和销钉连接。
这些都安装完后,在安装电动刀架,一般采用四工位刀架。
这个刀架固定在中托板上,注意安装位置和丝杠螺纹的工作范围,使作业面尽可能加大。
也同样用螺栓和销钉固定。
注意安装刀台时要手动旋拧刀架使之脱离固定螺栓控。
到架安装下一步是安装主轴编码器拉,这是为设备罗纹功能安装的装置,是个反馈元件,所以安装这个元件时要注意与系统匹配,有的系统可根据编码器型号设定参数。
主轴编码器要安装在与装卡工件的主轴侧,使之与这个主轴同步,一般用齿轮或圆型同步带连接,注意不要磕碰编码器,因为内部主要元件有玻璃材质组成的部分。
有的设备可加装液压卡盘,尾座卡轴等装置。
机械部分基本完成后,接下来是安装电气部分。
电器部分主要元件是数控系统,驱动系统;马达;主轴调速变频;编码器;手摇脉冲发生器,电源;控制柜等。
它们的构成可参考附件中的电气原理图。
(图1)
3 调试
设备调试也是个很重要的过程,这里面涉及丝杠的螺距配比即,电子齿轮。
这个需要计算后得到一个比值,在将这个值输送给系统参数内,(分频系数、指令倍数),使机床面板上x0.01对应刀点的实际位移0.005,z轴0.01对应刀点的实际位移0.01。
主轴编码器1∶1,若不是1∶1,那么在编程的时候g33或g34当下的f值就得计算了。
刀台的4个工位号也要一一对应,这样编程的时候不会费
力。
这些都调试完成,即可用手轮对刀空运行了。
空运行时候要注意听与看,观察异响与不同轴现象,若有问题要即使调整螺栓,调整到最佳位置后再打销钉固定。
空运行时间一般要在小时以上,若无问题即可对刀试切,切削量应由小到大,一般不超过6136机床载荷的80%。
4 试运行交工。
参考文献
[1] 王贵明.《数控实用技术》.机械工业出版社,2007
[2] 房海蓉,李建勇主编.《现代机械工程综合实践教程》.机械工业出版社,2005
[3] 朱海明.《普通车床数控改造的方案》.科技信息(学术版),2008
[4] 郑竹林,聂福全.《普通车床数控改造应注意的一些问题》.新技术新工艺,2005。
