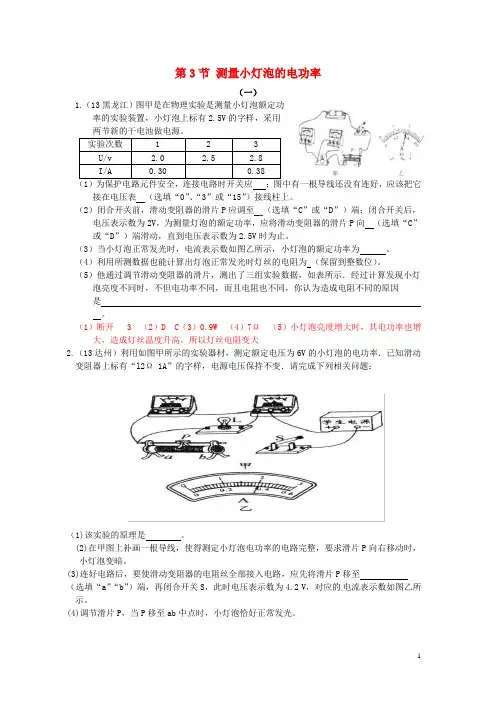

九年级物理第十八章第三节《测量小灯泡的电功率》随堂练习新人教版 (180)

18．在“测定小灯泡的电功率”实验中，小悦设计了如图所示的电路，已知小灯泡的额定 电压为 3.8V，电源电压为 6V。 ⑴为保证电路的安全，连接器材时，小悦应该______开关。 ⑵闭合开关进行实验时，小悦发现无论怎样移动滑动变阻器的滑片，电流表和电压表的示
数都不发生变化，且灯泡发光较暗，产生这种现象的原因是__________________。 ⑶排除故障后，小悦移动滑动变阻器的滑片 P 至某一位置时，电压表的示数是 2.7V，为使 小灯泡正常发光，她应将滑片 P 向_______(选填“a”或“b”)端移动。 ⑷当小灯泡正常发光时，电流表示数为 0.3A，则小灯泡的额定功率是______W。
15．要测量小灯泡的电功率，提供的器材包括：小灯泡(2.5V，0.5A)，电源(电压为 3V)， 电流表，电压表，滑动变阻器，开关，导线若干。 (1)请用笔画线将图 a 中的电路连接完整。
(2)要测量小灯泡的额定功率，闭合开关后，正确的操作为： 最后利用公式求出额定功率。
(3)某次实验时电压表和电流表的示数如图 b 所示，则此时小灯泡的实际功率为 W。 (4)实验要求改变小灯泡两端的电压进行多次测量，这样做是为了
图 18
图 19
(4) 小明根据测量得到的多组实验数据，作出了小灯泡 I-U 图象，如图 20 所示．结果发现
图线不是直线，小明很纳闷，请你帮助他分析原因．
14．在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为 2.5V，电阻约为 10Ω，电 源为 2 节干电池，实验电路图如图 10 所示。 (1)根据电路图 10，用笔画线代替导线将图 11 中的电路连接完整。 (2)在根据电路图连接实验器材的过程中，开关应处于________状态，滑动变阻器的滑片 P 应移到_______________(填“a”或 “b”)端。 (3)完成电路连接后，经检查器材性能都正常，电路连接无错误，闭合开关发现灯泡亮度 低，此时滑片应向_______________(填“a”或“b”)端移动，直到电压表示数为 ________V 时，读出此时电流表的示数，由电功率公式可以算出灯泡的额定功率。 (4)若在实验中电流表、电压表都正常工作且都有示九，灯泡能发光，滑动变阻器也能正常 工作，但无论怎样调节滑动变阻器，电压表示数都低于 2.5V，则原因可能是(只写出一条 即可)：___________________________________，改变这种现象可以采取的相应措施是 ______________________________。
6．现有电压不变的电源、阻值足够大的滑动变阻器、阻值为 R0 的定值电阻、小灯泡各一 个，电压表两个，开关三个，导线若干。
①请选择适当的器材测量小灯泡的电阻：
a．请在方框中画出你所设计的一种电路图
b．写出直接测量的物理量
c．用测出的物理量表示出小灯泡电阻的大小
。
②若本题中只给一个电压表，其他器材不变，要测量出额定电压为 U0 的小灯泡的额定功 率，请在右框中画出你所设计的电路图(已知额定电压小于电源电压，电压表位置固定不
2．在“测定小灯泡额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但
测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值。其原因可能是
下述的哪种（ ）
A．变阻器总电阻太大 B．电压表量程太大
C．电源两极电压太低 D．灯泡灯丝断开.
评卷人 得分
二、填空题
3．(8 分)小明在“测量小灯泡的功率”的实验时，器材有：6 伏蓄电池、电流表(0－0. 6A， 0－3A)、电压表(0－3V，0－15V)、滑动变阻器器(500Ω 1.5A)、额定电压为 2.5 伏的 小灯泡(正常发光时的电阻约为 8 欧)、开关各一个，导线若干
(1)请在甲图的○中填入小灯泡、电压表和电流表的符号，使之成为一个正确的电路。
(2)在电键试接触时电流表出现了如图乙所示的情况，同时发现小灯不亮，电压表无示数。
造成电流表出现这一现象的原因是
，小灯不亮的故障是 。
(3)解决问题后再次接通电路，当滑片恰好位于中点时小灯正常发光，此时电压表示数
如图丙所示，则小灯的额定电压是 伏，它的额定功率是 瓦，所用电源是由 节干
动)。
第①题
第②题
7．小明做“测定小灯泡额定功率”的实验。被测小灯泡的额定电压为 3．8V，电阻约为 10Ω。实验室有如下器材：电源、电流表(0～0.6A 0～3A)、电压表(0～3V 0～15V)、滑动 变阻器(10Ω 0.5A)、开关各一只，导线若干。 (1)如图 14 是小明连接的不完整的实验电路，请你用笔画线代替导线将图中 未连接部分连接好。要求：电流表和电压表选择最合适的量程，滑动变阻器 的滑片向右移动时连入电路的阻值增大。
4.5V，电流表示数为 0，则产生这个故障的原因可能是
。
13．在测 2.5V 小灯泡(电阻大约为 10Ω左右)额定功率的实验时，小明连接了如图 18 所示 的电路．其中电源电压为 6V． (1)请用笔画线将图中的电路连接完整 (2)在连接电路时，开关应断开，滑片应移到 (选填“A”或“B”)处，闭合上开关之 后，小明发现电压表、电流表均有示数，但小灯泡不亮，经检查，电路连接无误，各元器 件完好，那么可能的原因是 (3)小明调节滑片 P 的位置，使电压表的示数为 2.5V，这时电流表的指针如图 19 所示，其 示数为 A，则该灯泡的额定功率是 W．
。
16．如图所示，电源电压保持不变，滑动变阻器的最大阻值 R0＝20Ω，当只闭合开关 S1， 滑片 P 置于最左端 a 时，电流表示数为 0.2A 当开关 S1、S2 均闭合，滑片 P 置于最右端 b 时，电流表示数为 0.6A，则定值电阻 R1＝ Ω，电源电压 U＝ V。
17．小林同学在做“测定小灯泡的电功率”的实验时，连接了如图所示电路，他所连接的 实验电路有四处是错误的，这四处错误是： ⑴
阻值，发现灯泡电阻随电压变化的规律是
，产生这一规律的主要原因是
。
4．如果你的家庭电路中有一只表盘上标有 3000 R/kWh 的电能表，另外你手头还有一块秒
表．如何测量你家中某一盏白炽灯的实际电功率?
(1)写出测量方法：_______________
(2)要测量哪些物理量：_______________
(1)请你将图甲中器材连接完整 (2)闭合开关前，应将滑动变阻器的滑片 P 移至最______端(填“左”或“右”) (3)图乙中电流表的示数是_______A，此时灯泡正常发光，电压表示数为 2.5V，小灯泡 的电功率是_________W。
22．（9 分）．如图所示，是测量小灯泡电功率的实物图，其中电源电压为 6V，小灯泡额 定电压是 3.8V，其灯丝电阻约为 10Ω，滑动变阻器标有“10Ω、1A”字样，电流表(0～ 0.6A、0～3A)，电压表(0～3V、0～15V)．
(1)根据题目要求，把图 14 中的电路补充完整。
(2)在正确连接电路时，开关必须，滑动变阻器的滑片应移至端。实验时，要使小灯泡正常
发光，应调节滑动变阻器使电压表的示数为
V，若此时电流表的示数如图 15 所
示，电流为
A，那么小灯泡的额定功率是
W。
(3)小明同学在检查电路连接正确后，闭合开关，发现小灯泡不亮，电压表有示数且为
(2)在正确连接电路，闭合开关后，移动滑动变阻器的滑片，使电压表的示数
为 3.8V，电流表的示数如图 15 所示，则灯泡的额定功率是
W，
灯泡的工作电阻是
Ω。(保留一位小数)
(3)在实验中，突然发现电压表的示数变为零，电流表的示数增大，电路可能出现的故障
是
。
8．如图 15 所示是“测定小灯泡的电功率”实验，所用小灯泡上标有“0.3A”字样，滑动 变阻器上标有“20W 2A”字样，电源是由几节新干电池串联组成。
⑴请用笔画线代替导线，把图中的电路元件连接起来．（要求：滑片 P 向左移动时灯变
亮，且连线不得交叉）
⑵小刚合理地连接好电路，并按正确的顺序操作，闭合开关后灯不亮，聪明的小刚猜想：
A．可能灯丝断了
B．可能是变阻器开路
连接完整。
(2)他们测得的三次数据如下表，则小灯泡的额定功率为
W。
实验次数 灯泡两端电压 U/V
通过灯丝电流 I/A
1
2.2
0.26
2
2.5
0.28
3
3.0
0.30
(3)小明分析表中数据后发现：当灯丝两端电压改变时，灯丝电阻也在改变。你认为弓 I 起
灯丝电阻变化的原因是：
有何生活经验或科技
应用能支持你的观点(请举一例)
阻，应把滑动变阻器的滑片向
端移动(填“左”或“右”)，使电压表 V1 的示
数 U1＝
V。若此时电压表 V2 的示数如图乙所示，则 U2＝
，小灯泡的电
阻 R1＝
。
12．几个同学在做“测定小灯泡额定功率”的实验时，电源电压为 4.5V，小灯泡的额定电 压为 3.8V，阻值约为 12Ω。如图 14 所过渡时期小勇同学连接的实物电路。
电池组成。
9．用电流表和电压表测 2.5V 小灯泡额定功率。实验电路如图甲所示。闭合开关，调节滑
动变阻器滑片，当小灯泡正常发光时，电流表示数如图乙所示。(3 分)
(1)电流表示数是
A。
(2)在图丙中，画出电压表的指针。
(3)小灯泡的额定功率是
W。
10．要测定额定电压 2.5V、阻值约 10Ω的小彩灯 L 的额定功率，实验室提供了下列器材： 滑动变阻器 R(最大阻值 100Ω) 电流表 A(量程 0.6A) 电压表 V(量程 3V) 蓄电池 B(电源 电压 6V) 开关 S、导线若干 (1)请在图中将电路连接完整。 (2)下表是四位同学在实验中遇到的现象，请你分别写出造成这些现象的具体原因。
。
(4)实验过程中，由于不小心造成灯泡短路，则电路中可能出现的现象是：(至少说出两
