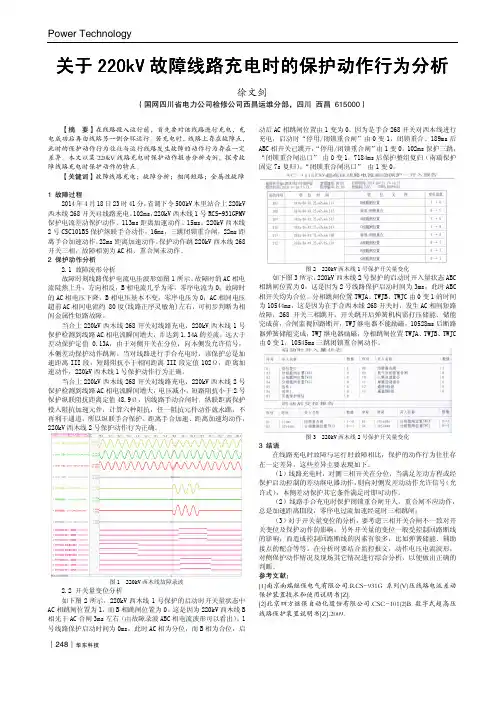

关于220kV故障线路充电时的保护动作行为分析
Power Technology︱248︱华东科技关于220kV 故障线路充电时的保护动作行为分析故障线路充电时的保护动作行为分析徐文剑（国网四川省电力公司检修公司西昌运维分部，四川 西昌 615000）【摘 要】在线路投入运行前，首先要对该线路进行充电，充电成功后再由线路另一侧合环运行。
若充电时，线路上存在故障点，此时的保护动作行为往往与运行线路发生故障的动作行为存在一定差异。
本文以某220kV 线路充电时保护动作报告分析为例，探索故障线路充电时保护动作的特点。
【关键词】故障线路充电；故障分析；相间短路；金属性故障1 故障过程2014年4月18日23时41分，省调下令500kV 木里站合上220kV 西木线268开关对线路充电。
102ms，220kV 西木线1号RCS-931GPMV 保护电流差动保护动作，113ms 距离加速动作。
15ms，220kV 西木线2号CSC101BS 保护纵联手合动作，16ms，三跳闭锁重合闸，22ms 距离手合加速动作，22ms 距离加速动作。
保护动作跳220kV 西木线268开关三相，故障相别为AC 相，重合闸未动作。
2 保护动作分析2.1 故障波形分析故障时刻线路保护电流电压波形如图1所示。
故障时的AC 相电流陡然上升，方向相反，B 相电流几乎为零，零序电流为0；故障时的AC 相电压下降，B 相电压基本不变，零序电压为0；AC 相间电压超前AC 相间电流约 80度(线路正序灵敏角)左右，可初步判断为相间金属性短路故障。
当合上220kV 西木线268开关对线路充电，220kV 西木线1号保护检测到线路AC 相电流瞬间增大，并达到1.34A 的差流，远大于差动保护定值0.13A，由于对侧开关在分位，向本侧发允许信号，本侧差动保护动作跳闸。
当对线路进行手合充电时，该保护总是加速距离III 段，短路阻抗小于相间距离III 段定值102Ω，距离加速动作，220kV 西木线1号保护动作行为正确。
充电保护在220kV变电站中的运用
充电保护在220kV变电站中的运用摘要：江苏省电力公司2008起实行的调度操作管理规定，母线复役时，检验性充电由现场运行人员自行考虑充电保护的停启用，值班调度员不再发令。
针对运行人员在实际工作中对母差母联保护与单独母联保护的混淆，本文以BP-2B 和RCS-923A的保护配置为例，从原理和使用角度上进行了分析比较。
关键字：充电保护，过流保护，区别，配合Abstract: electric power company of jiangsu province since 2008 the scheduling operation management regulation, bus after game, examine the site operation personnel by charging to consider stop charging protection, opened the on-duty dispatcher the no longer. According to operation personnel in practical work for mother sent bus coupler protection and single mother league protection of confusion, this article on BP-2 B and RCS-923 A protection scheme, for example, from the view point of principle and the use are analyzed and compared.Key word: charging protection, over current protection, difference, cooperate引言母线充电保护是指一条母线由检修转运行时，在合母联断路器前（用KK把手合闸，有些地方安装有充电合闸按钮，可不用投压板），投入母线充电保护压板，母联断路器合上后，将母充保护压板退出。
母联充电保护
母联开关独立过流保护，亦即母联开关过流和零序保护。
母联充电保护包含于母差保护装置中，见下文：220kV母联充电保护主要是为了在母线充电过程中，能更可靠地切除被充电母线上故障而配置的一套保护装置。
随着微机技术的日益成熟，微机型保护装置取代电磁型保护已成为一种发展趋势。
目前，在南通地区的16座220kV变电所中，应用的220kV微机型母联充电保护有11套，电磁型充电保护有5套。
相对而言，微机型充电保护具有功能更强大，动作逻辑更清晰的特点，在应用过程中，与传统的电磁型保护存在一定的差异。
现从运行应用的角度对两类保护装置进行分析比较。
1 母联充电保护：1.1母联充电保护装置的组成电磁型母联充电保护装置一般采用与母差保护集中组屏的方式，母联充电保护与母差保护各用一组独立的保护电源；微机型充电保护装置，一般由微机型母线差动保护装置包含的母联“充电保护”和母联“过流保护”，以及独立的母联开关电流保护共同组成。
微机型母线差动保护装置所属的母联充电保护包含于母差保护装置中，作为微机型母差保护的一项功能实现，与母差保护共用一组保护电源，因此，当微机型母差保护停用时，所属的充电保护、过流保护也就无法使用。
为解决母差保护停用时，母线一次设备因故检修后，用母联开关对母线充电时没有保护的问题，采取了在现场另加装一套独立的母联开关电流保护（一般由断路器保护装置实现）。
1.2微机型充电保护装置中使用次序的问题及解决方法：由于微机型充电保护由两套完整的母联充电保护共同组成，也就存在了一个微机型母联短充电、长充电保护与母联开关电流保护优先起用的问题。
1.2.1 母差保护起用时微机型母差保护所属的短充电保护具有短时闭锁母差的功能，而长充电保护与母联开关电流保护不具有这一功能。
故此时必须起用母差保护所属的短充电保护对空母线充电。
1.2.2 当母差保护投信号时此时，母差保护动作不会引起出口跳闸，长充电保护与母联开关电流保护在保护整定中相对短充电保护增加了一项零序过流定值，提高了保护的灵敏性。
220kV线路母联保护
220kV线路母联保护3、主要技术指标a、额定数据交流相电流和中性点零序电流：5A或1A频率：50Hz或60Hz直流工作电源：220V/100V，允许偏差：-20%~+15%、数字系统工作电压：+5V，允许偏差：±0.15V继电器回路工作电压：±15V，允许偏差：±2Vb、功耗交流电流回路：In=5A，每相不大于1V AIn=5A，每相不大于0.5V A直流电源回路：正常工作时，全装置不大于20W跳闸动作时，全装置不大于25Wc、保护回路过载能力交流电流回路：1.2倍额定电流，连续工作（大于1min）10倍额定电源，允许10s40倍额定电流，允许2s直流电源回路：80~115%额定电压，连续工作装置经受上述的过载电流后，绝缘性能不下降d、定值精度电流定值误差：不大于±0.5%。
延时动作段：动作时间离散误差不大于40ms，各保护段返回时间不大于30ms。
装置定值整定范围和步长见表6-1。
e、装置内部实时时钟在装置掉电时自动切换由时钟芯片内部锂电池供电，在电池无短路及其它异常情况下，后备电池工作时间不少于10年，环境温度为25℃时，实时时钟误差每月不超过±1分钟。
f、允许环境温度：正常工作温度：-20℃~+60℃贮存、运输极限环境温度；-40℃~+70℃g、抗干扰性能抗高频电气干扰性能符合国标GB6162的有关规定抗辐射电磁场干扰性能符合国标GB/T14598严酷等级为III级的规定抗快速瞬变干扰性能符合国标GB/T14598严酷等级为III级的规定装置能承受IEC-255-22-2规定的严酷等级为III级的静电放电试验h、装置绝缘耐压、耐湿热、抗振动、抗冲击、抗磁撞性能符合国标GB7261-87的有关标准。
4、保护配置及保护原理保护的逻辑框图详见附图3。
逻辑框图中定值代号d×××见表6.1，数字信号中的保护动作类型F×××见表5.1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
解决方案编号：YTO-FS-PD730220kV母联充电保护的应用及分析通用版The Problems, Defects, Requirements, Etc. That Have Been Reflected Or Can Be Expected, And A Solution Proposed T o Solve The Overall Problem Can Ensure The Rapid And Effective Implementation.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards220kV母联充电保护的应用及分析通用版使用提示：本解决方案文件可用于已经体现出的，或者可以预期的问题、不足、缺陷、需求等等，所提出的一个解决整体问题的方案（建议书、计划表），同时能够确保加以快速有效的执行。
文件下载后可定制修改，请根据实际需要进行调整和使用。
[摘要] 本文针对220kV母联充电保护的应用，结合其运行情况，从原理上进行探讨、总结，提出操作过程中的注意事项及解决办法。
[关键词]220kV母联充电保护电磁型微机型220kV母联充电保护主要是为了在母线充电过程中，能更可靠地切除被充电母线上故障而配置的一套保护装置。
随着微机技术的日益成熟，微机型保护装置取代电磁型保护已成为一种发展趋势。
目前，在南通地区的16座220kV变电所中，应用的220kV微机型母联充电保护有11套，电磁型充电保护有5套。
相对而言，微机型充电保护具有功能更强大，动作逻辑更清晰的特点，在应用过程中，与传统的电磁型保护存在一定的差异。
现从运行应用的角度对两类保护装置进行分析比较。
1母联充电保护：1.1母联充电保护装置的组成电磁型母联充电保护装置一般采用与母差保护集中组屏的方式，母联充电保护与母差保护各用一组独立的保护电源；微机型充电保护装置，一般由微机型母线差动保护装置包含的母联“充电保护”和母联“过流保护”，以及独立的母联开关电流保护共同组成。
微机型母线差动保护装置所属的母联充电保护包含于母差保护装置中，作为微机型母差保护的一项功能实现，与母差保护共用一组保护电源，因此，当微机型母差保护停用时，所属的充电保护、过流保护也就无法使用。
为解决母差保护停用时，母线一次设备因故检修后，用母联开关对母线充电时没有保护的问题，采取了在现场另加装一套独立的母联开关电流保护（一般由断路器保护装置实现）。
1.2微机型充电保护装置中使用次序的问题及解决方法：由于微机型充电保护由两套完整的母联充电保护共同组成，也就存在了一个微机型母联短充电、长充电保护与母联开关电流保护优先起用的问题。
1.2.1母差保护起用时微机型母差保护所属的短充电保护具有短时闭锁母差的功能，而长充电保护与母联开关电流保护不具有这一功能。
故此时必须起用母差保护所属的短充电保护对空母线充电。
1.2.2当母差保护投信号时此时，母差保护动作不会引起出口跳闸，长充电保护与母联开关电流保护在保护整定中相对短充电保护增加了一项零序过流定值，提高了保护的灵敏性。
此种情况下，应优先起用母联开关的长充电保护（或母联开关的电流保护）对空母线充电；1.2.3当母差保护停用时母差保护停用，所属的短充电保护与长充电保护也随之停用，因此只有起用母联开关电流保护对空母线充电。
2母联充电保护应用中的几个问题2.1短充电保护的应用：当双母线中一段母线停电检修后，通过母联开关对检修母线充电时，应起用短充电保护，以恢复双母线运行。
充电过程中，当检修母线有故障，不经复合电压闭锁，瞬时跳开母联开关，切除故障。
2.2短充电保护闭锁母差必要性的问题：由于母线充电正常时，经母联开关流向空母线的一次电流很小，其反映到母线差动保护二次回路中的电流量，不足以影响到母差保护的正常运行。
因此，我们只需考虑充电时，空母线上存在故障的情况。
2.2.1电磁型保护的分析：设一次接线方式为双母线联接，充电时的运方为：Ⅰ母在运行状态，Ⅱ母检修结束，QF1、QF2在合位，QF3、QF4在分位、母联开关在分位。
起用充电保护对Ⅱ母进行充电。
图1充电时Ⅱ母上发生故障时，差动回路差流流向示意图，从图中可得：差动电流流经差动总出口继电器KA与Ⅱ母差动继电器KA2。
此时，若差动保护起用且没有被闭锁的情况下，因复压闭锁条件解除，断路器的动作情况将根据变电所是否有不可倒元件而存在两种可能：2.2.1.1母差级电流端子中有不可倒元件：根据倒闸操作原则规定，当一次接线与母差流变二次回路不对应时、母联开关在非自动状态（如倒排过程中）、单母线运行时，母差屏CK开关置破坏“固定连接”位置，此时KA与KA2继电器的动作将零时限作用于母联开关及运行中的Ⅰ母上的断路器QF1、QF2全部跳闸； 2.2.1.2母差级电流端子全部为可倒元件：此时KA与KA2继电器的动作将零时限作用于母联开关跳闸。
2.2.2微机型保护的分析：以南自厂BP-2B微机母线保护为例，一次接线方式为双母线联接。
差流的计算公式为：总差流：Id=I1+I2+…In；Ⅰ母分差电流：Id1=I1*S11+I2*S12+…In*S1n-ILK*SLK；Ⅱ母分差电流：Id2=I1*S21+I2*S22+…In*S2n-ILK*SLK。
其中：I1、I2、…、In表示各元件电流的数字量；ILK 表示母联电流的数字量；S11、S12、…、S1n表示各元件Ⅰ母刀闸位置的数字量；S21、S22、…、S2n表示各元件Ⅱ母刀闸位置的数字量；SLK表示母线并列运行状态的数字量（0表示分列运行，1表示并列运行）。
出口逻辑计算公式为：Tn=F1*S1n+F2*S2nTLK=F1+F2其中：Tn表示差动动作于各元件逻辑（0表示不跳闸，1表示跳闸）；F1表示Ⅰ母故障、F2表示Ⅱ母故障（0表示无故障，1表示故障）；TLK表示差动动作于母联逻辑。
注：各元件的CT极性端在母线侧，母联CT极性端在Ⅱ母侧。
设充电时运方与上述电磁保护一例中相同，母差保护起用而未被闭锁:2.2.2.1Ⅱ母存在故障时：I3=I1+I2；代入差流计算公式：Id=I1+I2=I3；Id1=I1+I2-I3=0；Id2=I3；通过出口逻辑公式计算可得：T1=0、T2=0、TLK=1；Ⅱ母故障时，大差电流为I3；Ⅰ母小差为0；Ⅱ母小差为I3；复压闭锁解除，差动保护应动作于母联开关跳闸。
2.2.2.2存在母联辅助接点滞后打开情况：由于微机型差动保护中，母联开关断开时，辅助接点自动将母联开关差回路不计入差回路，当母联开关合上时辅助接点有可能滞后打开，此时的一次电流为：I1=I2+I3；二次回路中因辅助接点滞后打开，母联CT二次电流未计入差回路，进入程序计算的I3=0，此时的母差回路的差流计算结果又为：Id=I1+I2=I3；Id1=I1+I2-I3’=I3；Id2=I3；通过出口逻辑公式计算可得：T1=1、T2=1、TLK=1；此时，大差电流为I3；Ⅰ母小差为I3；Ⅱ母小差为I3；复压闭锁解除，差动保护应动作于QF1、QF2及母联开关跳闸。
2.2.2.3“双母线互联”压板投入的情况下：微机型母线差动保护中：“双母线互联时，两段母线经隔离刀闸实际联为单母线运行，小差动自动退出，母线总差动作后则将所有元件跳开”。
结合以上（1）、（2）种情况推论，可知此时母线保护总差动作，应把所有运行的开关全部跳开。
2.2.3短充电保护闭锁母差的必要性：综合以上分析可知：在充电过程中，若母差保护起用且未被闭锁，当空母线上存在故障、复压闭锁条件解除时，母差保护或动作于母联开关跳闸（若短充电保护起用，将与母差保护同时向母联开关发出跳闸命令），或因“非固定联接”、辅助接点滞后打开、“双母线互联压板”投入等原因，将运行母线上的断路器及母联开关全部跳闸。
因此，充电过程中，若差动保护起用，此时专为母线充电而设的短充电保护必须具有闭锁母差的功能，待充电结束后及时开放母差出口。
2.3母线充电操作中的注意事项：2.3.1电磁型短充保护动作逻辑保护为保证对充电母线过程中，短充电保护能闭锁母差保护，在充电合闸回路中增加了一只SHJ。
短充电合闸回路中，3AN与SHJ串联，两付延时打开常开接点分别接入母联开关合闸回路和跳闸回路，图四中，SHJ的两付延时闭合的常闭接点分别串联在Ⅰ母差动出口、Ⅱ母差动出口回路中。
当短充电保护起用时，充电保护压板投“短充”位，通过3AN按钮将SHJ继电器接通，向母联合闸回路发出合闸命令，经延时断开母联合闸回路和跳闸回路，充电保护退出，在母联开关合闸的同时闭锁母差出口，经延时开放母差出口中间。
短充电保护投入期间，若充电保护动作，保护出口1BCJ闭合，接通母联开关跳闸回路。
图4 2.3.2电磁型短充保护使用的注意事项2.3.2.1针对电磁型充电保护的长充与短充功能由一块压板切换的特点，运行人员在起用电磁型充电保护时应认真核对压板投切位置，确保压板位置正确；2.3.2.2短充电保护起用，对空母线进行充电时，必须使用充电保护屏上的充电按钮进行操作，禁止使用控制把手操作。
2.3.3微机型短充电保护动作逻辑2.3.3.1微机型母联短充电保护的起用需同时满足三个条件：（1）母联充电保护压板（或控制字）投入；（2）其中一段母线已失压，且母联开关已断开；（3）母联开关跳位继电器由“1”变为“0”，母联电流从无到有。
充电保护投入、“充电闭锁母差控制字”投入时闭锁母差，充电保护投入后自动展宽一定时限后退出，母差恢复。
在充电保护开放期间，若母联电流大于充电保护整定电流，则将母联开关切除。
2.3.3.2微机型母联开关电流保护装置中，为保证所属的充电保护在线路重合闸时可靠不投入，引入了电磁型保护中的“手合”概念，保护装置中不需要接入“手合”信号，“手合”状态由保护通过开关位置接点来判断。
母联开关电流保护所属的充电保护满足“手合”条件时自动投入。
2.3.4微机型充电保护使用的注意事项2.3.4.1各厂家在保护的控制字和硬压板设置上各有不同。
如：南瑞继保的RCS-915微机母线保护装置中同时设有“充电保护”与“过流保护”投入的控制字和硬压板；深圳南瑞的BP-2B微机母线保护装置中“充电保护”与“过流保护”只通过硬压板进行控制；母联开关电流保护中，南自厂PSL631断路器保护中设有“充电保护”控制字，过流保护通过硬压板进行控制，而南瑞RCS-923A断路器保护装置中，“充电保护”与“过流保护”均由硬压板控制。
所以，运行人员应根据现场所用厂家的保护装置，对照继保定值单，仔细核对控制字和压板的具体配置及投退要求，才能保证倒闸操作的正确无误。
2.3.4.2针对微机型母差保护中“双母线互联”时保护动作的特征，运行人员在倒闸操作中对“双母线互联压板”的投退必须严格执行“倒排操作时将‘互联压板’投入，倒排操作结束后断开‘互联压板’”的规定，以防母线充电过程中增加母差误动的可能性。
