微机继电保护大体考试考题
继电保护试题库(含参考答案)
继电保护试题库（含参考答案）一、判断题（共100题，每题1分，共100分）1.为简化试验过程，保护装置在进行整组试验时，可以用短接继电器触点的方法进行模拟。
传动或整组试验后不得再在二次回路上进行任何工作，否则应作相应的试验。
A、正确B、错误正确答案：B2.为了表现总结的典型性，可以将某些材料进行必要的艺术加工和创造。
A、正确B、错误正确答案：B3.保护信息子站事件顺序记录分辨率（SOE）为同一装置3ms。
A、正确B、错误正确答案：B4.国家电网公司特高压交流示范工程是的晋东南—南阳—荆门1000kV特高压工程。
A、正确B、错误正确答案：A5.若电流的大小和方向随时间变化，此电流称为交流电。
A、正确B、错误正确答案：A6.PT端子箱二次加压时应断开PT端子箱电压空开防止电压反送电A、正确B、错误正确答案：A7.发电厂和变电站宜采用强电一对一控制接线。
强电控制时，直流电源额定电压，可选用110V或220V。
A、正确B、错误正确答案：A8.在监控系统中，有功、无功、功率因数的采样是根据有功变送器、无功变送器采样计算出来的。
A、正确B、错误正确答案：B9.自动低频减负荷的先后顺序，应按负荷的重要性进行安排。
A、正确B、错误正确答案：A10.PowerPoint2010中没有的对齐方式是右对齐。
A、正确B、错误正确答案：B11.在中性点不接地系统中，如果忽略电容电流，发生单相接地时，系统一定不会有零序电流。
A、正确B、错误正确答案：A12.保护装置二次回路变动时，严防寄生回路存在，没用的线应拆除，临时所垫纸片应取出，接好已拆下的线头。
A、正确B、错误正确答案：A13.一只量限为100V，内阻为10kΩ的电压表，测量80V的电压时，在表内流过的电流是10mA。
A、正确B、错误正确答案：A14.一段导线的电阻为R，如果将它从中间对折后，并为一段新导线，则新电阻值为1／2R。
A、正确B、错误正确答案：B15.工作票中，应该含有时间同步装置、相关测控装置、通信电缆、监控中心等具体工作信息。

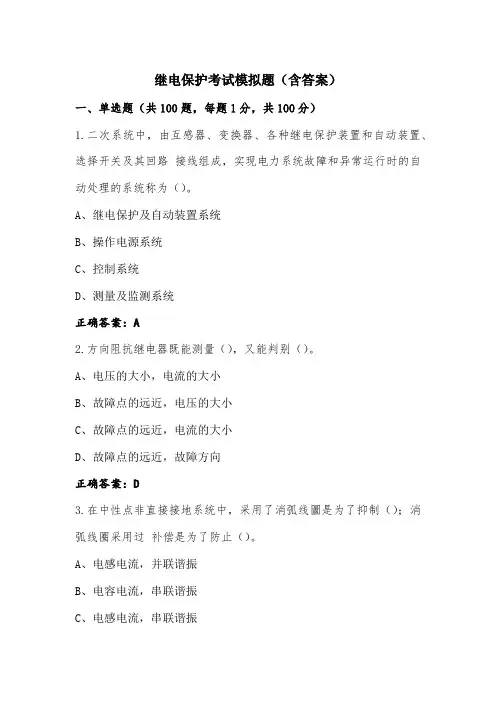

继电保护考试模拟题(含答案)
继电保护考试模拟题（含答案）一、单选题（共100题，每题1分，共100分）1.二次系统中，由互感器、变换器、各种继电保护装置和自动装置、选择开关及其回路接线组成，实现电力系统故障和异常运行时的自动处理的系统称为（）。
A、继电保护及自动装置系统B、操作电源系统C、控制系统D、测量及监测系统正确答案：A2.方向阻抗继电器既能测量（），又能判别（）。
A、电压的大小，电流的大小B、故障点的远近，电压的大小C、故障点的远近，电流的大小D、故障点的远近，故障方向正确答案：D3.在中性点非直接接地系统中，采用了消弧线圖是为了抑制（）；消弧线圈采用过补偿是为了防止（）。
A、电感电流，并联谐振B、电容电流，串联谐振C、电感电流，串联谐振D、电容电流，并联诸振正确答案：B4.当电流超过某一预定数值时，反应电流升高而动作的保护装置叫做(A、欠电压保护B、过电流保护C、电流差动保护D、过电压保护正确答案：B5.快速切除线路任意一点故障的主保护是（A、零序电流保护B、瞬时电流速断保护C、距离保护D、纵差保护正确答案：D6.自动重合闸的动作次数是（）A、符合预先的规定B、一次C、任意D、二次正确答案：A7.在R、X复数平面上，动作特性圆的圆周过坐标原点的阻抗继电器有（），以坐标原点为圆心阻抗继电器有（）。
A、方向阻抗继电器，偏移特性阻抗继电器B、偏移特性阻抗继电器，方向阻抗继电器C、方向阻抗继电器，全阻抗继电器D、全阻抗继电器，方向阻抗继电器正确答案：C8.母线差动保护 TA 断线后（）A、延时闭锁母差保护B、只发告警信号C、瞬时闭锁母差保护D、启动保护跳闸正确答案：A9.变压器差动保护的差动元件通常采用比率制动特性，引入外部(）作为制动量A、功率B、短路电流C、阻抗D、电压正确答案：B10.方向阻抗继电器的最大灵敏角是可以调节的。
调节方法是改变电抗变换器的(A、原边线圈中的电阻大小B、原边匝数C、副边匝数D、副边线圈中的电阻大小正确答案：D11.主变压器重瓦斯保护和轻瓦斯保护的正电源，正确接法是（）。

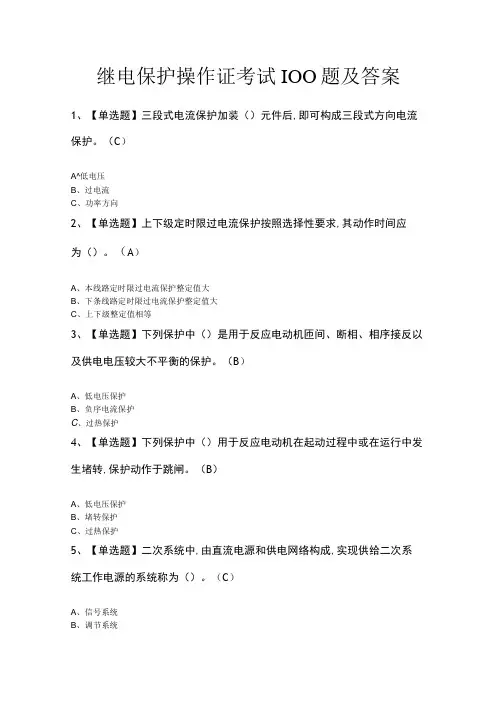

继电保护操作证考试100题及答案
继电保护操作证考试IOO题及答案1、【单选题】三段式电流保护加装（）元件后,即可构成三段式方向电流保护。
（C）A^低电压B、过电流C、功率方向2、【单选题】上下级定时限过电流保护按照选择性要求,其动作时间应为（）。
（A）A、本线路定时限过电流保护整定值大B、下条线路定时限过电流保护整定值大C、上下级整定值相等3、【单选题】下列保护中（）是用于反应电动机匝间、断相、相序接反以及供电电压较大不平衡的保护。
（B）A、低电压保护B、负序电流保护C、过热保护4、【单选题】下列保护中（）用于反应电动机在起动过程中或在运行中发生堵转,保护动作于跳闸。
（B）A、低电压保护B、堵转保护C、过热保护5、【单选题】二次系统中,由直流电源和供电网络构成,实现供给二次系统工作电源的系统称为（）。
（C）A、信号系统B、调节系统C、操作电源系统6、【单选题】以下保护中（）可以快速切除全线的短路故障。
（D）A、瞬时电流速断保护B、瞬时零序电流速断保护C、距离保护I段D、线路纵差保护7、【单选题】低压配电网中所有设备的外露可导电部分均按公共保护线PE,或接公共保护中性线PEN的系统称为（）。
（A）A、TN系统B、TT系统C、C系统8、【单选题】分立元件构成的继电保护二次接线图,按照其用途可分为原理接线图和（）。
（C）A、展开图B、逻辑框图C、安装接线图9、【单选题】利用变压器励磁涌流中波形间断、短路电流连续的特征, 通常采用（）构成变压器差动保护。
（C）A、二次谐波制动原理B、带速饱和变流器的差动继电器C、鉴别波形间断原理D、波形对称原理10、【单选题】变压器低电压起动的过电流保护的电压元件接在降压变压器低压侧母线电压互感器二次侧线电压上,反应三相线电压（）时动作。
（A）A、降低B、升高C、不变11、【单选题】变压器正常运行时励磁电流一般约为变压器额定电流的（）。
（D）A、3%-5%B、10%-15%C、3-5倍D、6-8倍12、【单选题】变压器气体保护用于反应变压器油箱内部的各种故障以及（）。
继电保护考试题库及答案
继电保护考试题库及答案1、【单选题】Ⅱ类设备的防触电保护是采取( )措施。
这种设备不采用保护接地的措施，也不依赖于安装条件。
（ B ）A、安全电压B、双重绝缘C、变压器油绝缘2、【单选题】中性点不接地系统通常采用绝缘监视和( )的方式实现单相接地保护。
（C ）A、零序电流I段保护B、零序电流II段保护C、零序电流III段保护3、【单选题】为保证零序电流保护有较稳定的保护区和灵敏度,考虑中性点接地的多少、分布时,应使电网中对应零序电流的网络尽可能( )。
（C ）A、灵活,可随时调整B、有较大变化C、保持不变或变化较小4、【单选题】以下保护中( )用于反应高压电动机定子绕组相间短路故障（C ）A、低电压保护B、起动时间过长保护C、纵差动保护和电流速断保护5、【单选题】变压器低电压起动的过电流保护的电压元件接在降压变压器( )母线电压互感器二次侧线电压,反应三相线电压降低时动作。
（B ）A、高压侧B、低压侧C、高压侧或低压侧6、【单选题】变压器气体保护包括轻瓦斯保护和( )。
（A ）A、重瓦斯保护B、过负荷保护C、零序电流保护D、速断电流保护7、【单选题】变压器气体保护的主要元件是气体继电器,安装在( )。
（B ）A、变压器油箱内B、变压器油箱与油枕之间的的连接管道中C、高压套管上D、低压套管上8、【单选题】变压器电流速断保护动作电流按躲过变压器负荷侧母线短路时流过保护的最大短路电流,并躲过( )整定。
（B ）A、变压器电源侧母线短路时流过保护的最大短路电流B、变压器空载投入时的励磁涌流C、最大负荷电流D、最小负荷电流9、【单选题】变压器过负荷保护一般接( ),当过负荷时经过延时发出信号。
（A ）A、一相电流B、二相电流C、三相电流10、【单选题】在任何情况下,自动重合闸的动作次数应( )。
（C ）A、自动重合一次B、自动重合二次C、符合预先规定的次数11、【单选题】在电力系统中无功功率必须留有足够的运行备用容量,在可能发生电压崩溃的负荷中心区域,采用按( )降低自动减负荷装置。
继电保护考试题库及答案
继电保护考试题库及答案一、选择题1. 继电保护的作用是（D）。
A. 提高系统的可靠性B. 提高系统的稳定性C. 提高系统的经济性D. 以上都对答案：D2. 下列哪种保护属于主保护（B）。
A. 过电流保护B. 差动保护C. 零序电流保护D. 过电压保护答案：B3. 下列哪种保护属于后备保护（C）。
A. 差动保护B. 电流速断保护C. 过电流保护D. 零序电流保护答案：C4. 下列哪种保护属于辅助保护（A）。
A. 电压互感器保护B. 电流互感器保护C. 差动保护D. 过电流保护答案：A二、填空题1. 继电保护装置的基本组成部分有____、____、____。
答案：测量元件、逻辑判断元件、执行元件2. 继电保护装置应满足的基本要求有____、____、____。
答案：选择性、快速性、可靠性3. 电流互感器的二次侧额定电流一般为____。
答案：5A4. 电压互感器的二次侧额定电压一般为____。
答案：100V三、判断题1. 继电保护装置的动作时间越短，保护效果越好。
（×）2. 主保护的作用是切除故障，后备保护的作用是保证系统的正常运行。
（×）3. 电流互感器的变比误差会影响继电保护装置的动作性能。
（√）4. 电压互感器的角误差会影响继电保护装置的动作性能。
（√）四、简答题1. 简述继电保护装置的作用。
答案：继电保护装置的作用是通过对电力系统各组成部分进行实时监测，当发生故障时，迅速、准确地切除故障部分，以保证电力系统的正常运行，防止故障扩大，降低故障对电力系统的影响。
2. 简述差动保护的工作原理。
答案：差动保护是利用电力系统各侧电流互感器的二次侧电流进行差动比较，当两侧电流不相等时，差动保护动作，切断故障电路。
其工作原理是：当系统正常运行时，两侧电流相等，差动保护不动作；当发生故障时，两侧电流不相等，差动保护动作，切除故障电路。
3. 简述过电流保护的工作原理。
答案：过电流保护是利用电力系统中的电流超过正常运行电流时，保护装置动作，切断故障电路。
继电保护考试题+答案
继电保护考试题+答案一、单选题（共50题，每题1分，共50分）1、继电保护后备保护逐级配合是指( )。
A、时间配合B、时间和灵敏度均配合C、灵敏度配合D、以上都不正确正确答案：B2、在保护检验工作完毕后、投人出口压板之前，通常用万用表测量跳闸压板电位，当开关在合闸位置时，正确的状态应该是( )（直流系统为220V）。
A、压板下口对地为+110V左右，上口对地为-110V左右B、压板下口对地为0V，上口对地为-110V左右C、压板下口对地为+220V左右，上口对地为0VD、压板下口对地为+110V左右，上口对地为0V左右正确答案：B3、某35/10.5kV变压器的接线形式为Y/△-11，若其10kV侧发生AB相间短路时，该侧A、B、C相短路电流标么值分别为Ik、-Ik、0，则高压侧的A、B、C相短路电流的标么值为( )。
A、Ik、Ik、0B、Ik/√3、-Ik/√3、0C、Ik/√3、-2Ik/√3、Ik/√3D、-Ik/√3、-2Ik/√3、-Ik/√3正确答案：C4、智能终端跳合闸出口应采用( )。
A、不设压板B、软压板C、硬压板D、软、硬压板与门正确答案：C5、电力设备或线路的( )装置，除预先规定的以外，都不应因系统振荡引起误动作。
A、通讯B、报警C、运行D、保护正确答案：D6、对电流继电器，通以( )倍动作电流及保护装设处可能出现的最大短路电流检验其动作及复归的可靠性。
A、0.95B、1.05C、1.1D、1.2正确答案：B7、在电压互感器二次回路中，不可装设熔断器或自动空气开关的回路是( )。
A、保护用电压回路B、开口三角绕组的试验用引出线回路。
C、计量用电压回路D、开口三角绕组的零序电压引出线回路正确答案：D8、智能终端在智能站中属于以下哪个网络( )A、链路层B、过程层C、站控层D、间隔层正确答案：B9、关于变压器的励磁涌流与故障电流描述，说法不正确的是：( )A、励磁涌流波形有很大的间断角，而故障电流没有。
继电保护测试题含参考答案
继电保护测试题含参考答案一、单选题（共60题，每题1分，共60分）1.在大接地电流系统中，发生单向接地故障，故障点距母线远近与母线上零序电压值得关系是( )。
A、无法确定B、故障点越远零序电压越低C、故障点越远零序电压越高D、与故障点位置无关正确答案：B2.线路上发生B相单相接地时，故障点正、负、零序电流分别通过线路M侧的正、负、零序分流系数C1M、C2M、C0M被分到了线路M 侧，形成了M侧各相全电流中的故障分量ΔIΦ（Φ=A、B、C），若( )成立则ΔIA=ΔIC=0。
A、C1M=C2M=C0MB、C1M=C2M≠C0MC、C1M≠C2M≠C0M正确答案：A3.一般电气仪表所示出的交流电压、电流的指示值是( )。
A、最大值B、有效值C、平均值D、瞬时值。
正确答案：B4.使用于单相重合闸线路的保护装置，应具有在单相跳闸后至重合前的两相运行过程中，健全相再故障时快速动作( )跳闸的保护功能。
A、三相B、两相C、单相正确答案：A5.距离保护Ⅱ段的保护范围一般为( )。
A、线路全长85%B、线路全长及下一线路的30%~40%C、线路全长及下一线路全长D、线路全长正确答案：B6.根据Q/GDW441-2010《智能变电站继电保护技术规范》，交换机传输各种帧长数据时交换机固有时延应小于( )。
A、5μsB、10μsC、15μsD、20μs正确答案：B7.微机型母差保护中使用的母联开关电流取自I母侧电流互感器TA，如分列运行时在母联开关与TA之间发生故障，将造成( )。
A、Ⅰ母差动保护动作，切除故障，Ⅰ母失压Ⅱ母差动保护不动作，Ⅱ母不失压B、Ⅱ母差动保护动作，切除故障，Ⅱ母失压Ⅰ母差动保护不动作，Ⅰ母不失压C、Ⅰ母差动保护动作，Ⅰ母失压，但故障没有切除，随后Ⅱ母差动保护动作，切除故障，Ⅱ母失压D、Ⅰ母差动保护动作，Ⅰ母失压，但故障没有切除，随后失灵保护动作，切除故障，Ⅱ母失压正确答案：A8.根据Q/GDW441-2010《智能变电站继电保护技术规范》的要求，智能控制柜应具备温度、湿度的采集、调节功能，柜内温度控制在( )。
电力系统微型机继电保护自考试题及答案
一、填空题(每小题1分，共20分)1。
以微型计算机为核心的继电保护装置称为_微型机继电保护装置_______。
2.交流电流交换器输出量的幅值与输入模拟电流量的幅值成__正比______。
3。
脉冲传递函数定义为：在零初始条件下,离散系统输出响应的Z变换与输入信号的Z变换之__比值______。
4.当离散系统特征方程的根,都位于Z平面的单位圆之外时，离散系统__不稳定______.5.在一个控制系统中，只要有一处或几处的信号是离散信号时，这样的控制系统称为__离散______控制系统。
6。
反映电力系统输电设备运行状态的模拟电气量主要有两种：来自电压互感器和电流互感器二次侧的交流电压和交流__电流______信号。
7。
在一个采样周期内，依次对每一个模拟输入信号进行采样的采样方式称为__顺序______采样.8。
脉冲传递函数分子多项式为零的根,称为脉冲传递函数的__零点_____。
9.从某一信号中,提取出有用频率成份信号的过程，称为__滤波______。
10.合理配置数字滤波器脉冲传递函数的零点,能够__滤除______输入信号中不需要的频率成份。
11.合理配置数字滤波器脉冲传递函数的极点,能够提取输入信号中需要的__频率______成份信号.12。
数字滤波器脉冲传递函数的零点zi在脉冲传递函数表达式中以因子__1-ZiZ-1______的形式出现。
13.如果设计样本的频率特性频谱的最大截止频率为fmax,则要求对设计样本的单位冲激响应h（t）进行采样时，采样频率要求大于__2fmax ______。
14。
为了提高微型机继电保护装置的抗干扰能力，在开关量输入电路中采取的隔离技术是__光电隔离______。
15.利用正弦函数的___三个_____瞬时采样值的乘积来计算正弦函数的幅值和相位的算法称为三点采样值乘积算法。
16.在电力系统正常运行时,微型机距离保护的软件程序工作在__自检循环______并每隔一个采样周期中断一次,进行数据采集.17.微型机距离保护的软件程序主要有三个模块—初始化及自检循环程序、__采样中断程序______和故障处理程序。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B．多路开关
C．逐次逼近型AD转换器
D．电压频率转换器
D
三点乘积算法对信号要求的前提和得到的结果分别（ ）。
A．正弦函数，有效值和相位
B．正弦函数，平均值和频率
C．指数函数，平均值和初值
D．方波函数，平均值和占空比
A
设对于输入信号每个周期采集12 个点，则滤除三次谐波分量时，数字滤波器的传递函数Z变换表达式为()。
C．通信部分
D．按键、显示部分
A
微机保护中按相补偿的作用是（ ）。
A．减小零序电流对非故障相的影响
B．减小短路过渡电阻的影响
C．减少短路衰减直流分量的影响
D．躲过负荷电流的影响
A
微机保护中启动元件是（ ），判断是否有故障电流分量产生。
A．继电器
B．阻容器件
C．电流变送器
D．采样计算程序
D
微机保护装置数据采集部分电流变换器的作用之一是（ ）。
A．1-Z-1
B．1-√3Z-1+ Z-2
C．1-Z-1+ Z-2
D．1+Z-2
D
数据采集部分多路开关的作用是（ ）。
A．允许多路模拟量同时通过
B．选择某模拟量通过
C．防止干扰通过
D．防止误操作
B
数字滤波器的响应时间主要取决于（ ）。
A．计算时间
B．冲激响应时间
C．采样时间
D．信号频率
B
数字滤波中，每一次运算时所需要用到的输入信号的最早采样时刻和最晚采样时刻，两者之间的时间跨度称为数字滤波器的（ ）。
D．半周积分算法
A
目前微机保护装置是指（ ）。
A．采用PC微机完成继电保护功能的装置
B．以智能芯片为核心的继电保护装置
C．对微机进行保护的装置
D．微机UPS电源
B
启动元件将当前电流采样值与前一周波电流采样值相减目的是为了（ ）。
A．得到最大负荷
B．滤除直流分量
C．滤除高频分量
D．得到故障电流
D
若要模拟量AD转换数据共享，在微型机保护中应采用器件（ ）。
A．计算时间
B．时间窗
C．数字窗
D．采样周期
B
通信器件属于微机保护（ ）。
A．微型机主系统
B．开出量部分
C．开入量部分
D．数据采集部分
A
微机保护可靠性高因为（ ）。
A．具有自动纠错和自诊断功能
B．集成度高
C．技术先进
D．动作速度快
A
微机保护启动元件启动后调用（ ）。
A．自检测程序
B．故障处理程序
C．初始化程序
A．将大交流电流变成小交流电流
B．将大交流电流转换成合适的交流电压
C．将大交流电流变成小直流电流
D．将大交流电流转换成合适的直流电压
B
微机保护最基本的中断服务程序是（ ）。
A．定时采样程序
B．定时通信程序
C．定时自检程序
D．定时显示程序
A
微型机保护中，在将模拟量转化成数字量的过程中，模/数转换器往往需要一定的时间，在此期间内，采样的模拟量输入不能变化，为此普遍采用_______。
A．交流电源来线必须经抗干扰处理，直流电源来线不经抗干扰处理
B．直流电源来线必须经抗干扰处理，交流电源来线不经抗干扰处理
C．交流及直流电源来线均必须经抗干扰处理
D．交流及直流电源来线均不须经抗干扰处理
C
非递归型数字滤波器要求（ ）。
A．单一频率输入信号
B．冲激响应有限区间
C．计算量要小
D．输入不含指数量
C．数据采集部分
D．微型机主系统
C
电压频率变换器（VFC）的主要优点是（ ）。
A．结构简单
B．耗电少
C．数据共享
D．转换速度快
C
对单端系统短路点过渡电阻中对保护安装处测量阻抗来说，（ ）。
A．增大测量电阻
B．减小测量电阻
C．增大测量电抗
D．减少测量电抗
A
对于微机型保护，为增强其抗干扰能力应采取方法（）所述的措施。
D．通信程序
B
微机保护数字滤波器响应时间的长短主要由（ ）所决定的。
A．冲激响应
B．计算速度
C．短路电流变化大小
D．短路距离远近
A
微机保护所用A/D转换芯片其极性为（ ），位数为（ ），转换时间大致为（ ）以下。
A．单极性，12位，25微秒
B．双极性，10位，25微秒
C．双极性，12位，5微秒
D．双极性，12位，25微秒
B．与电压瞬时值成比例
C．电压平均值
D．电压有效值
B
AD转换器在微机保护硬件系统中属于（ ）。
A．开关量输入部分
B．数据采集部分
C．开关量输出部分
D．按键、显示部分
B
R-L算法可以求得（ ）。
A．电流有效值和相位
B．电流有效值
C．保护安装处到短路点阻抗
D．短路点过渡电阻
C
半周积分算法对要求信号类型和得到的结果分别为（ ）。
A．电压频率变换器
B．光电耦合器
C．电抗变换器
D．继电器
B
两点乘积算法对信号要求的前提和得到的结果分别（ ）。
A．正弦函数，有效值和相位
B．正弦函数，平均值和频率
C．指数函数，平均值和初值
D．方波函数，平均值和占空比
A
滤除短路电流中的高次谐波分量可采用()。
A．傅里叶级数算法B．ຫໍສະໝຸດ 分滤波C．导数算法B
分析短路故障时，通常将故障时网络状态分成（ ）之和。
A．最大和最小负荷
B．感性负荷和容性负荷
C．对称短路和不对程短路
D．负荷电流和故障电流
D
监控装置一般采用器件（ ）将CT输出电流转化为能接受的电压信号？
A．电流变换器
B．光电耦合器
C．AD变换器
D．继电器
A
监控装置一般采用器件（ ）将开关量输入信号转化为能接受的电信号。
D
微机保护硬件系统包含以下四个部分，①微型机主系统；②开关量输入接口；③开关量输出接口；④_______。
A．逆变电源部分
B．通信部分
C．模拟量输入部分
D．按键、显示部分
C
微机保护硬件系统包含以下四个部分，①微型机主系统；②模拟量输入部分；③开关量输出接口；④_______。
A．开关量输入部分
B．逆变电源部分
A．采样保持器
B．光电耦合器
C．继电器
D．电流变换器
A
微型机继电保护的自检测技术可以检测_______。
A．脉冲函数，相位
B．正弦函数，相位
C．指数函数，平均值
D．正弦函数，有效值
D
当冲激响应为周期性函数时，如何应用到非递归型数字滤波器（ ）。
A．直接应用
B．截取有限区间后直接应用
C．截取有限区间后验证频率特性决定
D．不能应用
C
电流互感器二次侧输出电流应接入微机保护装置的（ ）。
A．开关量输入部分
B．开关量输出部分
《微机继电保护》复习思考题
一、选择题
选择题
答案
（ ）算法只能用在距离保护装置。
A．傅氏算法
B．R-L算法
C．最小二乘算法
D．三点乘积算法
B
（ ）通常被用来进行开关量的输入输出，实现电气隔离。
A．光电隔离器
B．电抗变换器
C．多路开关
D．继电器
A
AD转换器对正弦电压采样转换的输出AD值（ ）。
A．为实际电压瞬时值
