光电鼠标电路图
光电鼠标电路剖析及简单维修
光电鼠标电路剖析及简单维修发布者：1770309616发布时间：2012-3-114:18关键词：光电鼠标,电路剖析,维修光电鼠标的电路一般都比较简单，大多由二块集成电路组成。
一块稍大的是COMS感光IC，另一块一般为鼠标专用IC。
感光CMOS芯片通过鼠标移动产生的光线变化而得到位置信号，送到鼠标IC的X、Y输入端。
而鼠标IC再收集左、右，滚轮键及滚轮前滚、后滚等信息随着CL K时钟信号一起送到PS2或USB口中去。
一、USB光电鼠标。
图1为使用GL603-USB鼠标IC芯片及安捷伦的H2000（400CPI、每秒1500次扫描）为光电感应芯片的电路图。
二、PS2接口鼠标图2为使用PAN101-208（第三代光电IC产品，800CPI光学分辨率，2000次扫描/秒）为光电感应芯片，84510系列芯片为鼠标IC的PS2接口光电鼠标电路。
光电鼠标IC一般来说都比较可靠。
坏的多是按键开关或是鼠标线。
鼠标线四根芯中，如果VCC或GND断线时，会出现光电鼠底面感光处无红光发出，鼠标无法使用的故障。
当CL K或DATA断线时，出现鼠标虽然有红光发出，但光标不动及所有按键无反应的故障。
如果出现某个按键失灵时，基本是这个按键开关坏了。
更换线及开关时，可以从旧的机械鼠上拆下来代用。
如果光电鼠标出现某个方向移动时光标变得很慢，很可能是反射的凸镜脏了，清洗即可。
高性能光电鼠标原理及电路图高精度光学引擎新贵自由豹210关键字：光学引擎无线鼠标新贵的自由豹210无线鼠标应用了“九九互联，九九过界”技术，在定位和连接方面都有着出色的表现。
新贵自由豹210无线鼠标线条硬朗，设计十分现代，并有亚黑和酒红两种配色可供选择，满足不同用户的需求。
这款鼠标内置高精度光学引擎，具有良好的兼容能力，可在木桌、玻璃等多种表面上正常工作，最高分辨率达到了1600dpi，并支持800/1200/1600dpi三档调节，适合不同尺寸的显示器。
在安装驱动后，还能对按键功能、移动灵敏度等进行自由设定。
鼠标（键盘）ps2口（圆口）转usb口接线图
鼠标,键盘,ps/2,usb,串口,转换接线方法(图)
一．ps/2鼠标转USB：
不是所有PS/2鼠标都可以改为USB鼠标的,可以改的PS/2鼠标的特征:
A.电路板一般带有两块集成电路,(一块光电感应,一块按键或USB协议转换,和一只24M的晶体振荡器--早期PS/2鼠标.)
B.后期的PS/2鼠标只有一块光电感应芯片,但也有一只24M晶体振荡器.
可以改的PS/2鼠标一般都带有晶体振荡器,如果按图改了,但电脑检测出为未知USB设备,而非鼠标设备,说明该PS/2鼠标不能改为USB鼠标了.
二.ps/2键盘转USB：
到目前为止我所知的ps/2键盘,这是不可能的,只能买个USB T0 PS2 带芯片的转换线吧.
PS/2鼠标口公插头图,RS-232串口公插头图
接线
PS/2公插头 串口公插头
+5V 4 4+7+9 DTR+RTS+TR Data 1 1 CD
Gnd 3 3+5 TXD+GND Clock 5 6 DSR
绝大部分鼠标改接后可直接使用.
如上图及接法,
但需要对串口编程,设计一个RS232串口信号转标准PS/2键盘信号的程序,实现模拟键盘输入数字或字符。
光电鼠标的电路图
8 3 7 4 C5 0.1
1
C7 4.7
Vout Gnd
Vin
3
C4 0.1 C6 4.7
2
U1 25LC160A
C1 0.1
USB microcontroller
14 Vcc
16
18
VDD3
VDD3
C2 0.1
17 19
C3 0.1
C10 470pF
5 20
6
P1.0 P1.1
GND
P0.7 * 21 3 SCLK 2 MISO 4 1 NCS 3 P0.2 10 K P0.3 4 R10 10 K P1.4
Description Agilent Technologies has produced a new optical mouse reference design kit. Based on the new Agilent ADNS-6000 high performance optical mouse sensor and the powerful Cypress CY7C63743-PXC enCoRe USB microcontroller, this reference design kit provides a low cost and yet, feature-rich solution in one neat package. The Agilent ADNS-6000 optical mouse sensor, a 20-pin staggered dual inline package (DIP), is based on a new, faster architecture with improved navigation performance. It is able to measure changes in position by optically acquiring sequential surface images of over 6400 fps and mathematically determining the direction and magnitude of movement. ADNB-6001 laser mouse bundle set is the world’s first laser-illuminated navigation system. With laser navigation technology, the mouse can operate on many surfaces that prove difficult for traditional LED-based optical navigation. Its high-performance

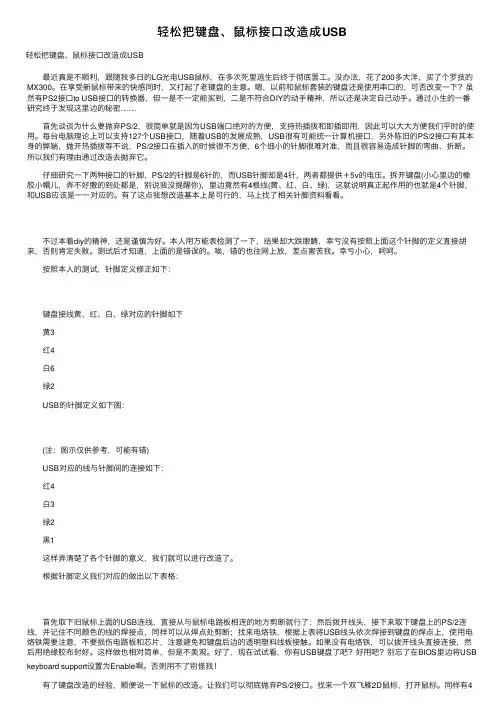

轻松把键盘、鼠标接口改造成USB
轻松把键盘、⿏标接⼝改造成USB轻松把键盘、⿏标接⼝改造成USB 最近真是不顺利，跟随我多⽇的LG光电USB⿏标，在多次死⾥逃⽣后终于彻底罢⼯。
没办法，花了200多⼤洋，买了个罗技的MX300。
在享受新⿏标带来的快感同时，⼜打起了⽼键盘的主意。
嗯，以前和⿏标套装的键盘还是使⽤串⼝的，可否改变⼀下？虽然有PS2接⼝to USB接⼝的转换器，但⼀是不⼀定能买到，⼆是不符合DIY的动⼿精神，所以还是决定⾃⼰动⼿。
通过⼩⽣的⼀番研究终于发现这⾥边的秘密…… ⾸先谈谈为什么要抛弃PS/2，很简单就是因为USB端⼝绝对的⽅便，⽀持热插拔和即插即⽤，因此可以⼤⼤⽅便我们平时的使⽤。
每台电脑理论上可以⽀持127个USB接⼝，随着USB的发展成熟，USB很有可能统⼀计算机接⼝，另外陈旧的PS/2接⼝有其本⾝的弊端，抛开热插拔等不说，PS/2接⼝在插⼊的时候很不⽅便，6个细⼩的针脚很难对准，⽽且很容易造成针脚的弯曲、折断。
所以我们有理由通过改造去抛弃它。
仔细研究⼀下两种接⼝的针脚，PS/2的针脚是6针的，⽽USB针脚却是4针，两者都提供＋5v的电压。
拆开键盘(⼩⼼⾥边的橡胶⼩帽⼉，弄不好撒的到处都是，别说我没提醒你)，⾥边竟然有4根线(黄、红、⽩、绿)，这就说明真正起作⽤的也就是4个针脚，和USB应该是⼀⼀对应的。
有了这点我想改造基本上是可⾏的，马上找了相关针脚资料看看。
不过本着diy的精神，还是谨慎为好。
本⼈⽤万能表检测了⼀下，结果却⼤跌眼睛，幸亏没有按照上⾯这个针脚的定义直接胡来，否则肯定失败。
测试后才知道，上⾯的是错误的。
唉，错的也往⽹上放，差点害苦我。
幸亏⼩⼼，呵呵。
按照本⼈的测试，针脚定义修正如下： 键盘接线黄、红、⽩、绿对应的针脚如下 黄3 红4 ⽩6 绿2 USB的针脚定义如下图： (注：图⽰仅供参考，可能有错) USB对应的线与针脚间的连接如下： 红4 ⽩3 绿2 ⿊1 这样弄清楚了各个针脚的意义，我们就可以进⾏改造了。

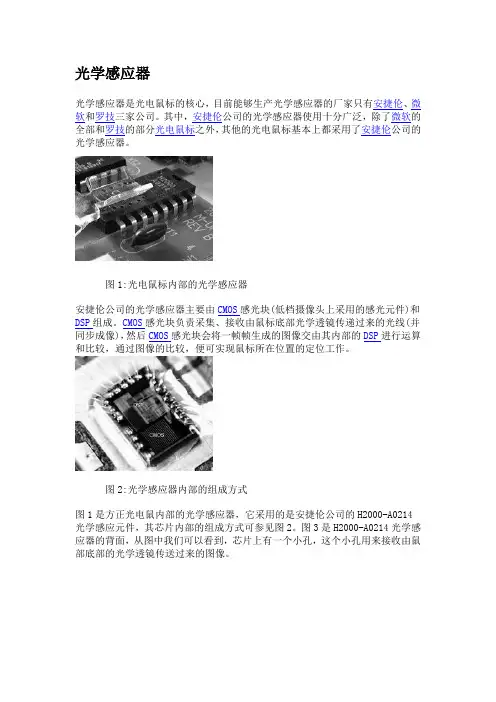

光电鼠标内部结构
光学感应器光学感应器是光电鼠标的核心，目前能够生产光学感应器的厂家只有安捷伦、微软和罗技三家公司。
其中，安捷伦公司的光学感应器使用十分广泛，除了微软的全部和罗技的部分光电鼠标之外，其他的光电鼠标基本上都采用了安捷伦公司的光学感应器。
图1:光电鼠标内部的光学感应器安捷伦公司的光学感应器主要由CMOS感光块(低档摄像头上采用的感光元件)和DSP组成。
CMOS感光块负责采集、接收由鼠标底部光学透镜传递过来的光线(并同步成像)，然后CMOS感光块会将一帧帧生成的图像交由其内部的DSP进行运算和比较，通过图像的比较，便可实现鼠标所在位置的定位工作。
图2:光学感应器内部的组成方式图1是方正光电鼠内部的光学感应器，它采用的是安捷伦公司的H2000-A0214光学感应元件，其芯片内部的组成方式可参见图2。
图3是H2000-A0214光学感应器的背面，从图中我们可以看到，芯片上有一个小孔，这个小孔用来接收由鼠部底部的光学透镜传送过来的图像。
图3光学感应器背面的小孔用来接收由鼠部底部的光学透镜传送过来的图像[编辑]光电鼠标的控制芯片控制芯片负责协调光电鼠标中各元器件的工作，并与外部电路进行沟通(桥接)及各种信号的传送和收取。
我们可以将其理解成是光电鼠标中的“管家婆”。
图4是罗技公司的CP5919AM控制芯片，它可以配合安捷伦的H2000-A0214光学感应元件，实现与主板USB接口之间的桥接。
当然，它也具备了一块控制芯片所应该具备的控制、传输、协调等功能。
这里有一个非常重要的概念大家应该知道，就是dpi对鼠标定位的影响。
dpi是它用来衡量鼠标每移动一英寸所能检测出的点数，dpi越小，用来定位的点数就越少，定位精度就低；dpi越大，用来定位点数就多，定位精度就高。
图4罗技公司的CP5919AM控制芯片通常情况下，传统机械式鼠标的扫描精度都在200dpi以下，而光电鼠标则能达到400甚至800dpi，这就是为什么光电鼠标在定位精度上能够轻松超过机械式鼠标的主要原因。
usb光电鼠标的工作原理
usb光电鼠标的工作原理2011-05-2406:14来源:互联网作者:电路图点击:25收藏usb光电鼠标的工作原理光电鼠标与机械式鼠标最大的不同之处在于其定位方式不同。
光电鼠标的工作原理是：在光电鼠标内部有一个发光二极管，通过该发光二极管发出的光线，照亮光电鼠标底部表面（这就是为什么鼠标底部总会发光的原因）。
然后将光电鼠标底部表面反射回的一部分光线，经过一组光学透镜，传输到一个光感应器件（微成像器）内成像。
这样，当光电鼠标移动时，其移动轨迹便会被记录为一组高速拍摄的连贯图像。
最后利用光电鼠标内部的一块专用图像分析芯片（DSP，即数字微处理器）对移动轨迹上摄取的一系列图像进行分析处理，通过对这些图像上特征点位置的变化进行分析，来判断鼠标的移动方向和移动距离，从而完成光标的定位。
光电鼠标通常由以下部分组成：光学感应器、光学透镜、发光二极管、接口微处理器、轻触式按键、滚轮、连线、PS/2或USB接口、外壳等。
下面分别进行介绍：光学感应器光学感应器是光电鼠标的核心，目前能够生产光学感应器的厂家只有安捷伦、微软和罗技三家公司。
其中，安捷伦公司的光学感应器使用十分广泛，除了微软的全部和罗技的部分光电鼠标之外，其他的光电鼠标基本上都采用了安捷伦公司的光学感应器。
图1光电鼠标内部的光学感应器安捷伦公司的光学感应器主要由CMOS感光块（低档摄像头上采用的感光元件）和DSP组成。
CMOS 感光块负责采集、接收由鼠标底部光学透镜传递过来的光线（并同步成像），然后CMOS感光块会将一帧帧生成的图像交由其内部的DSP进行运算和比较，通过图像的比较，便可实现鼠标所在位置的定位工作图2光学感应器内部的组成方式图1是方正光电鼠内部的光学感应器，它采用的是安捷伦公司的H2000-A0214光学感应元件，其芯片内部的组成方式可参见图2。
图3是H2000-A0214光学感应器的背面，从图中我们可以看到，芯片上有一个小孔，这个小孔用来接收由鼠部底部的光学透镜传送过来的图像。
光电鼠标原理 电路图
光电鼠标原理电路图光电鼠标是一种基于光电传感器原理工作的鼠标设备。
它使用红外光或者激光来感知鼠标在平面上的运动。
以下是光电鼠标的工作原理和电路图。
工作原理：1. 光电传感器：光电鼠标使用光电传感器来感知鼠标在平面上的运动。
光电传感器包含一个发光二极管（LED）和一个光电二极管。
LED发出红外光或激光束，射向平面表面。
当光束射到平面上的纹理或边缘时，会因反射或散射而发生改变。
2. 光电二极管：光电二极管在光束射到平面上的特定位置时，可以感知到光的变化。
光电二极管会将感知到的光信号转化为电信号。
3. 运动检测：光电鼠标会通过感知光电传感器的输出信号来检测鼠标在平面上的运动。
当鼠标移动时，感知到的光信号会发生变化，进而能够计算出鼠标的运动方向和速度。
4. 数据传输：光电鼠标将检测到的运动信息通过连接线传输到计算机。
计算机根据传输的信息来控制光标在屏幕上的移动。
电路图：（以下是一种基本的光电鼠标电路图示意图，实际电路可能会有所不同）+5V│┌─┼───┐LED1───┤ ├──────┬─→ GND│ │┌─┼───┐Key1───┤ ├──────┤│ │C1────────┘ └──────┤OPAMP1│ │R1│┼─────── OUT注：图中的元件：- LED1: 发光二极管- Key1: 光电二极管- C1: 用于滤波的电容- OPAMP1: 运算放大器- R1: 电阻- OUT: 输出信号总结：光电鼠标利用光电传感器来感知鼠标在平面上的运动，在电路图中使用了发光二极管、光电二极管以及其他相关元件。
这些元件配合在一起，实现了鼠标运动的检测和数据传输。
怎样解决光电鼠标灵敏度变差维修方法
怎样解决光电鼠标灵敏度变差维修方法光电鼠标灵敏度变差是计算机常见故障，具体表现为移动鼠标时，光标反应迟钝，不听指挥。
1一、发光管或光敏元件老化光电鼠标的核心IC内部集成有一个恒流电路，将发光管的电流恒定在约50m A，高档鼠标一般采用间歇采样技术，送出的电流是间歇导通的(采样频率约5K Hz)，可以在同样功耗的前提下提高检测时发光管的功率，故检测灵敏度高。
有些厂家为了提高光电鼠标的灵敏度，人为加大了发光二极管的电流，增大发射功能。
这样会导致发光二极管较早老化。
在接收端，如果采用了质量不高的光敏三极管，时间长了，也会自然老化，导致灵敏度变差。
解决方法：更换型号相同的发光管或光敏管。
2光电接收系统偏移，焦距没有对准光电鼠标是利用内部两对互相垂直的光电检测器，配合光电板进行的。
从发光二极管上发出的光线，照射在光电板上，反射后的光线经聚焦后经反光镜再次反射，调整其传输路径，被光敏管接收，形成脉冲信号，脉冲信号的数量及相位决定了鼠标移动的速度及方向。
光电鼠标的发射及透镜系统组件是组合在一体的，固定在鼠标的外壳上，而光敏三极管是固定在电路板上的，二者的位置必须相当精确，厂家是在校准了位置后，用热熔胶把发光管固定在透镜组件上的，如果在使用过程中，鼠标被摔碰过或震动过大，就有可能使热熔胶脱落、发光二极管移位。
如果发光二极管偏离了校准位置，从光电板反射来的光线就可能到达不了光敏管。
解决方法：调节发光管的位置，使之恢复原位，直到向水平与垂直方向移动时，指针最灵敏为止，再用少量的502胶水固定发光管的位置，合上盖板即可。
3外界光线影响,为了防止外界光线的影响，透镜组件的裸露部分是用不透光的黑纸遮住的，使光线在暗箱中传递，如果黑纸脱落，导致外界光线照射到光敏管上，就会使光敏管饱和，数据处理电路得不到正确的信号，导致光电鼠标灵敏度变差。
