鼠标结构及原理
电脑鼠标工作原理
电脑鼠标工作原理电脑鼠标是我们日常使用电脑时不可或缺的输入设备之一。
它通过移动、点击等操作与计算机进行交互，方便我们进行各种任务。
在本文中，我们将深入探讨电脑鼠标的工作原理。
一、光电式鼠标光电式鼠标是最常见的一种鼠标类型。
它采用了光电传感技术，通过红光或红外线与计算机进行通信。
下面我们将详细介绍光电式鼠标的工作原理。
1. 光电传感器光电传感器是光电式鼠标的核心部件，常见的有激光传感器和光学传感器。
激光传感器使用激光发射器发射一束激光，当激光照射在平滑的表面上时，会产生反射光。
激光传感器接收到反射光并测量其速度和方向，从而确定鼠标的移动情况。
光学传感器则通过使用红光或红外线传感器来实现。
在光学传感器鼠标底部有一个小孔，通过孔洞发射红光或红外线，当物体表面与光线接触时，光线会被散射或反射。
光学传感器接收到反射光，并通过计算光线的位置变化来确定鼠标的移动情况。
2. 光电传感器与计算机通信光电传感器获取到鼠标移动的信息后，通过鼠标底部的USB或无线信号发送给计算机。
计算机解读传感器发送的信号，并在屏幕上相应地调整光标的位置，实现鼠标移动的效果。
二、机械式鼠标除了光电式鼠标外，还存在机械式鼠标。
机械式鼠标常见于早期电脑时代，其工作原理与光电式鼠标有所不同。
机械式鼠标底部通常配有一颗球轴，当鼠标在平滑的表面上滑动时，球轴会转动。
球轴与内部的编码器相连，编码器会根据球轴的转动情况测量鼠标的移动距离和方向。
机械式鼠标通过连接线将编码器发送的信号传输给计算机。
计算机根据信号调整光标的位置，实现鼠标移动的效果。
三、其他类型的鼠标除了光电式鼠标和机械式鼠标，还有一些其他类型的鼠标，如触摸板鼠标和无线鼠标。
触摸板鼠标是一种具有触摸感应功能的输入设备。
它通过感应手指或手掌的触摸和滑动动作来控制光标移动和点击操作。
无线鼠标采用无线通信技术，通过蓝牙或无线接收器与计算机进行连接。
无线鼠标的工作原理与光电式鼠标相似，只是它使用无线信号进行通信。
鼠标的组成及工作原理
鼠标的组成及工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII鼠标的组成及工作原理1，分类鼠标按接口类型可分为串行鼠标、PS/2鼠标、总线鼠标、USB鼠标（多为多为光电鼠标）四种鼠标按其工作原理及其内部结构的不同可以分为机械式，光机式和光电式2，组成光电鼠标通常由以下部分组成：光学感应器、光学透镜、发光二极管、接口微处理器、轻触式按键、滚轮、连线、PS/2或USB接口、外壳等。
3，工作原理管脚排列管脚说明这里主要介绍光电鼠标光电鼠标器是通过红外线或激光检测鼠标器的位移，将位移信号转换为电脉冲信号，再通过程序的处理和转换来控制屏幕上的光标箭头的移动的一种硬件设备。
光电鼠标的光电传感器取代了传统的滚球。
这类传感器需要与特制的、带有条纹或点状图案的电垫板配合使用光电鼠标器是通过检测鼠标器的位移，将位移信号转换为电脉冲信号，再通过程序的处理和转换来控制屏幕上的光标箭头的移动。
光电鼠标用光电传感器代替了滚球。
这类传感器需要特制的、带有条纹或点状图案的垫板配合使用。
与光机鼠标发展的同一时代，出现一种完全没有机械结构的数字化光电鼠标。
设计这种光电鼠标的初衷是将鼠标的精度提高到一个全新的水平，使之可充分满足专业应用的需求。
这种光电鼠标没有传统的滚球、转轴等设计，其主要部件为两个发光二极管、感光芯片、控制芯片和一个带有网格的反射板（相当于专用的鼠标垫）。
工作时光电鼠标必须在反射板上移动，X发光二极管和Y发光二极管会分别发射出光线照射在反射板上，接着光线会被反射板反射回去，经过镜头组件传递后照射在感光芯片上。
感光芯片将光信号转变为对应的数字信号后将之送到定位芯片中专门处理，进而产生X-Y坐标偏移数据。
此种光电鼠标在精度指标上的确有所进步，但它在后来的应用中暴露出大量的缺陷。
首先，光电鼠标必须依赖反射板，它的位置数据完全依据反射板中的网格信息来生成，倘若反射板有些弄脏或者磨损，光电鼠标便无法判断光标的位置所在。
鼠标拆开后的原理应用笔记
鼠标拆开后的原理应用笔记1. 简介鼠标作为计算机外设设备的一种，是我们日常使用电脑过程中不可或缺的工具。
在日常使用中，我们偶尔需要对鼠标进行维修或者更换一些零部件。
因此，了解鼠标拆解后的原理和应用变得非常重要。
2. 鼠标的工作原理鼠标根据其传感器原理的不同，可以分为机械式鼠标和光学式鼠标两种类型。
在鼠标拆开后，我们可以看到以下几个主要部件：2.1 机械式鼠标部件•滚轮：位于鼠标中间的滚轮，通过旋转来进行上下滚动操作。
•球体：机械式鼠标的球体位于鼠标底部，通过与桌面的摩擦来感知鼠标的移动方向。
•编码器：通过球体的转动，编码器可以感知鼠标的移动情况和方向。
2.2 光学式鼠标部件•光学传感器：光学式鼠标使用光学传感器来感知鼠标的移动情况。
通过感知光线的反射和移动的变化，来计算鼠标的位移和速度。
3. 鼠标拆解后的应用鼠标拆解后的零部件可以用于一些创意和实践项目中，例如：3.1 元器件学习•鼠标拆解可以帮助我们了解机械部件的结构和工作原理，对于机械原理的学习非常有帮助。
•鼠标中的编码器等部件也可以作为元器件进行拆解和利用，用于组装电子原型等实验。
3.2 制作DIY鼠标•鼠标拆解后，我们可以将鼠标的零部件重新组装，制作出自己的DIY 鼠标。
•通过重新设计鼠标的外壳和按键布局，可以定制出个性化的鼠标。
3.3 制作工艺品•鼠标的零部件经过一些修改和加工，可以在手工制作中发挥一定的作用。
例如，使用鼠标的滚轮来制作一个独特的旋转摆件。
4. 使用注意事项在拆解鼠标的过程中，需要注意以下几点：4.1 安全•在拆解鼠标之前，确保计算机和所有外设已经断电，避免鼠标内部的电子元件受到损坏。
•使用一些开拆工具，如螺丝刀或塑料片，小心操作，避免伤到自己。
4.2 组装•如果你打算重新组装鼠标，务必记住每个零部件的位置和连接方式。
拍照或记录组装过程可能会对你在组装时有所帮助。
•确保所有接口和连接处正确牢固地连接到一起，以确保重新组装后的鼠标能够正常工作。

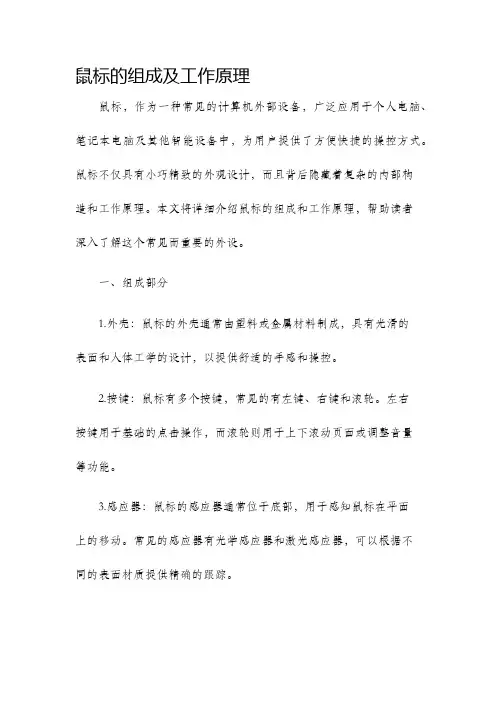

鼠标的组成及工作原理
鼠标的组成及工作原理鼠标，作为一种常见的计算机外部设备，广泛应用于个人电脑、笔记本电脑及其他智能设备中，为用户提供了方便快捷的操控方式。
鼠标不仅具有小巧精致的外观设计，而且背后隐藏着复杂的内部构造和工作原理。
本文将详细介绍鼠标的组成和工作原理，帮助读者深入了解这个常见而重要的外设。
一、组成部分1.外壳：鼠标的外壳通常由塑料或金属材料制成，具有光滑的表面和人体工学的设计，以提供舒适的手感和操控。
2.按键：鼠标有多个按键，常见的有左键、右键和滚轮。
左右按键用于基础的点击操作，而滚轮则用于上下滚动页面或调整音量等功能。
3.感应器：鼠标的感应器通常位于底部，用于感知鼠标在平面上的移动。
常见的感应器有光学感应器和激光感应器，可以根据不同的表面材质提供精确的跟踪。
4.连接线：鼠标通过连接线与计算机或其他设备连接，传输信号和电力。
连接线通常由塑料或铜制成，具有一定的柔韧性和抗拉性。
5.电路板：鼠标的电路板包含了多个电子元件，如芯片、电容、电阻等，用于控制鼠标的操作和发送信号。
二、工作原理鼠标的工作原理可以分为两种常见的类型：机械式和光电式。
1.机械式鼠标：机械式鼠标通常使用滚球和滚轮来感知鼠标的移动和操作。
滚球位于鼠标底部，当用户移动鼠标时，滚球会滚动并转动两个与滚球相连的轴，通过这种转动将鼠标的移动转化为电信号传输给计算机。
同时，滚轮上下滚动的动作也会发送相应的信号给计算机，实现页面的滚动和音量的调整。
2.光电式鼠标：光电式鼠标利用光学感应技术实现鼠标的移动和操作。
底部感应器通过射出红外线或激光并感应反射光线的变化，来判断鼠标在平面上的移动方向和速度。
感应器会将光线信号转化为数字信号后发送给控制芯片，芯片会处理这些信号并将其转化为计算机可以识别的代码和指令。
光电式鼠标的优势在于精确度高，适用于多种平面表面。
无论是机械式鼠标还是光电式鼠标，鼠标的工作都离不开计算机的支持。
计算机通过鼠标驱动程序来解读接收到的信号，并根据用户的操作来实现相应的功能。

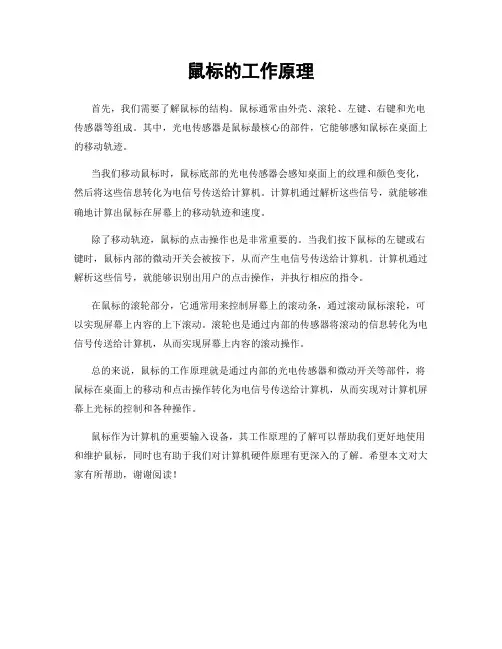

鼠标的工作原理
鼠标的工作原理
首先，我们需要了解鼠标的结构。
鼠标通常由外壳、滚轮、左键、右键和光电传感器等组成。
其中，光电传感器是鼠标最核心的部件，它能够感知鼠标在桌面上的移动轨迹。
当我们移动鼠标时，鼠标底部的光电传感器会感知桌面上的纹理和颜色变化，然后将这些信息转化为电信号传送给计算机。
计算机通过解析这些信号，就能够准确地计算出鼠标在屏幕上的移动轨迹和速度。
除了移动轨迹，鼠标的点击操作也是非常重要的。
当我们按下鼠标的左键或右键时，鼠标内部的微动开关会被按下，从而产生电信号传送给计算机。
计算机通过解析这些信号，就能够识别出用户的点击操作，并执行相应的指令。
在鼠标的滚轮部分，它通常用来控制屏幕上的滚动条，通过滚动鼠标滚轮，可以实现屏幕上内容的上下滚动。
滚轮也是通过内部的传感器将滚动的信息转化为电信号传送给计算机，从而实现屏幕上内容的滚动操作。
总的来说，鼠标的工作原理就是通过内部的光电传感器和微动开关等部件，将鼠标在桌面上的移动和点击操作转化为电信号传送给计算机，从而实现对计算机屏幕上光标的控制和各种操作。
鼠标作为计算机的重要输入设备，其工作原理的了解可以帮助我们更好地使用和维护鼠标，同时也有助于我们对计算机硬件原理有更深入的了解。
希望本文对大家有所帮助，谢谢阅读！。
鼠标的构造和原理
鼠标的构造和原理目录1.鼠标的概述2.鼠标的构造1.外部构造2.内部构造3.鼠标的工作原理1.机械式鼠标2.光电式鼠标4.总结1. 鼠标的概述鼠标是一种常见的输入设备，主要用于控制计算机屏幕上的光标移动和操作。
它是计算机的重要组成部分之一，广泛应用于各个领域。
2. 鼠标的构造2.1 外部构造鼠标通常由外壳、左右键、中键、滚轮和连接线等组成。
其中，外壳是鼠标的外部包装，用于保护内部零件。
左右键用于选择和操作，中键用于滚动和其他操作，滚轮则用于向上或向下滚动页面。
2.2 内部构造鼠标的内部由传感器、芯片、电路板和滚轮等组成。
传感器用于感应鼠标的移动和位置信息，芯片则用于处理鼠标传感器的信息，电路板则将信息传递给计算机，滚轮则用于控制鼠标的滚动操作。
3. 鼠标的工作原理3.1 机械式鼠标机械式鼠标是一种使用机械零件来感应鼠标移动的鼠标。
它通常由球体、滚轮、传感器和编码器等组成。
当用户移动鼠标时，球体会旋转，滚轮会感应球体旋转的方向和速度，传感器则将感应到的信息传递给编码器，编码器再将信息传递给计算机进行处理。
3.2 光电式鼠标光电式鼠标是一种使用光电传感器来感应鼠标移动的鼠标。
它通常由光学传感器、LED光源和编码器等组成。
当用户移动鼠标时，光学传感器会感应鼠标移动的方向和速度，LED光源则用于照明，编码器则将信息传递给计算机进行处理。
鼠标是计算机的重要输入设备之一，它的构造和工作原理不仅是了解计算机硬件的基础，也是进行计算机操作的重要知识。
通过本文的介绍，相信读者已经对鼠标的构造和工作原理有了更深入的了解。
鼠标工作原理
鼠标工作原理鼠标是计算机外设的一种，用于控制光标在计算机屏幕上的移动。
它通常由一个可滚动的球体或光学传感器、按钮以及连接计算机的电缆组成。
在本文中，我们将深入探讨鼠标的工作原理，以及它如何实现与计算机的交互。
一、机械鼠标的工作原理机械鼠标是较早期的一种鼠标类型，它含有一个小球，这个小球可以在鼠标底部与桌面接触，随着鼠标在桌面上移动，小球也会随之滚动。
在小球的旁边，鼠标还带有两个感应器，它们可以检测到小球的旋转方向和速度。
当鼠标在桌面上移动时，小球也会滚动，感应器会测量出小球的旋转速度和方向。
这些测量结果会转化为电信号，传送给计算机。
计算机通过分析这些信号来确定光标在屏幕上的移动方向与速度。
此外，机械鼠标还设有按钮，用户通过按下按钮实现点击操作。
机械鼠标的优点是结构简单、成本低廉，但也存在一些缺点。
例如，由于有移动部件，小球易受灰尘、污渍等影响，需要经常清洁。
此外，使用机械鼠标时，较大的摩擦力会导致鼠标的滑动不够灵活。
二、光学鼠标的工作原理光学鼠标是一种较新的鼠标类型，它使用红外线光源和光学传感器来探测鼠标在桌面上的移动。
不同于机械鼠标的小球，光学鼠标底部配备有一个光学传感器，它通过红外线光源照射桌面上的微小纹理进行扫描。
当用户移动鼠标时，光学传感器会连续获取桌面上的图像，并将这些图像与之前的图像进行比对。
通过比对，鼠标可以确定光标的位移，并传输相应的信号给计算机，从而实现光标在屏幕上的移动。
与机械鼠标相比，光学鼠标有很多优点。
首先，它没有移动部件，不需要经常清洁。
其次，由于光学传感器对纹理扫描，光学鼠标的灵敏度更高，可以感知到更微小的移动。
此外，光学鼠标滑动时的摩擦力较小，可以提供更流畅的移动体验。
三、无线鼠标的工作原理无线鼠标是通过无线技术与计算机进行通信的鼠标。
它通过与计算机接收器或蓝牙连接，实现信号的传输与接收。
无线鼠标的工作原理与有线鼠标相似，唯一的区别在于数据的传输方式不同。
无线鼠标通过无线信号将用户的操作传送给计算机，无需使用连接电缆。
无线鼠标工作原理
无线鼠标工作原理无线鼠标是一种通过无线技术与计算机进行通信的输入设备，它摆脱了传统有线鼠标的限制，给用户带来了更大的便利。
那么，无线鼠标是如何工作的呢？接下来，我们将从无线鼠标的工作原理、无线技术和传感器技术等方面进行详细介绍。
首先，让我们来了解一下无线鼠标的工作原理。
无线鼠标主要由两部分组成，鼠标本体和接收器。
鼠标本体内部搭载了一块电池，以供无线传输模块和传感器模块工作。
当用户移动鼠标时，传感器模块会感知到鼠标的运动轨迹和速度，并将这些信息转化为电信号。
然后，无线传输模块将这些电信号通过无线技术发送给接收器。
接收器接收到信号后，将其转化为计算机可以识别的指令，从而实现了鼠标在屏幕上的移动和点击操作。
其次，让我们来了解一下无线技术在无线鼠标中的应用。
无线鼠标主要采用了红外线或者射频技术进行信号传输。
红外线技术通过红外线LED和接收器之间的反射来实现数据传输，而射频技术则是通过无线电波来进行数据传输。
这两种技术都能够实现稳定的无线传输，让用户在使用无线鼠标时不会受到线缆的束缚，从而提高了操作的便利性和灵活性。
最后，让我们来了解一下无线鼠标中的传感器技术。
无线鼠标通常采用了光学传感器或激光传感器来感知鼠标的运动轨迹。
光学传感器通过LED和光学传感器来感知鼠标在桌面上的运动，而激光传感器则使用了激光来进行运动感知，具有更高的精度和灵敏度。
这些传感器技术能够准确地感知鼠标的运动，从而让用户在操作鼠标时更加流畅和精准。
综上所述，无线鼠标通过无线技术和传感器技术的应用，实现了与计算机的无线通信和精准操作。
它摆脱了传统有线鼠标的限制，给用户带来了更大的便利和舒适的操作体验。
希望通过本文的介绍，读者能够更加深入地了解无线鼠标的工作原理，从而更好地使用和维护无线鼠标。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
鼠标的定位原理
光电鼠标就是通过红外线或者激光检测鼠标的位移,将位移信号转换为电脉冲信号,通过程序的处理控制屏幕中光标箭头的移动。
一.鼠标的结构
光学鼠标主要由四部分的核心组件构成,分别就是发光二极管、透镜组件、光学引擎以及控制芯片组成。
光电鼠标的控制芯片
控制芯片负责协调光电鼠标中各元器件的工作,并与外部电路进行沟通(桥接)及各种信号的传送与收取。
我们可以将其理解成就是光电鼠标中的“管家婆”,实现与主板USB接口之间的桥接。
当然,它也具备了一块控制芯片所应该具备的控制、传输、协调等功能。
这里有一个非常重要的概念大家应该知道,就就是dpi对鼠标定位的影响。
dpi就是它用来衡量鼠标每移动一英寸所能检测出的点数,dpi越小,用来定位的点数就越少,定位精度就低;dpi 越大,用来定位点数就多,定位精度就高。
光学感应器
光学感应器就是光电鼠标的核心。
光学感应器主要由CMOS感光块(低档摄像头上采用的感光元件)与DSP组成。
CMOS感光块负责采集、接收由鼠标底部光学透镜传递过来的光线(并同步成像),然后CMOS感光块会将一帧帧生成的图像交由其内部的DSP进行运算与比较,通过图像的比较,便可实现鼠标所在位置的定位工作。
光学透镜组件
光学透镜组件被放在光电鼠标的底部位置,从图中可以清楚地瞧到,光学透镜组件由一个棱光镜与一个圆形透镜组成。
其中,棱光镜负责将发光二极管发出的光线传送至鼠标的底部,并予以照亮。
圆形透镜则相当于一台摄像机的镜头,这个镜头负责将已经被照亮的鼠标底部图像传送至光学感应器底部的小孔中。
通过观瞧光电鼠标的背面外壳,我们可以瞧出圆形透镜很像一个摄像头。
不管就是阻断棱光镜还就是圆形透镜的光路,均会立即导致光电鼠标“失明”。
其结果就就是光电鼠标无法进行定位,由此可见光学透镜组件的重要性。
发光二极管
光学感应器要对缺少光线的鼠标底部进行连续的“摄像”,自然少不了“摄影灯”的支援。
否则,从鼠标底部摄到的图像将就是一片黑暗,黑暗的图像无法进行比较,当然更无法进行光学定位了。
通常,光电鼠标采用的发光二极管就是红色的(也有部分就是蓝色的),且就是高亮的(为了获得
足够的光照度)。
发光二极管发出的红色光线,一部分通过鼠标底部的光学透镜(即其中的棱镜)来照亮鼠标底部;另一部分则直接传到了光学感应器的正面。
二.鼠标的原理
光电鼠标的工作原理就是:在光电鼠标内部有一个发光二极管,通过该发光二极管发出的光线,照亮光电鼠标底部表面(这就就是为什么鼠标底部总会发光的原因)。
然后将光电鼠标底部表面反射回的一部分光线,经过一组光学透镜
传输到一个光感应器件(微成像器)内成像现在,翻过一只发红光的光学鼠标,您都可以瞧到一个小凹坑,里面有一个小棱镜与一个透镜。
工作时,从棱镜中会发出一束很强的红色光线照射到桌面上,然后通过桌面不同颜色或凹凸点的运动与反射,来判断鼠标的运动。
当鼠标移动的时候,成像传感器录得连续的图案,然后通过“数字信号处理器”(DSP)对每张图片的前后对比分析处理,以判断鼠标移动的方向以及位移,从而得出鼠标x, y方向的移动数值。
再通过SPI传给鼠标的微型控制单元。
鼠标的处理器对这些数值处理之后,传给电脑主机。
传统的光电鼠标采样频率约为3000 Frames/sec(帧/秒),也就就是说它在一秒钟内只能采集与处理3000张图像。
根据所讲述的光学鼠标工作原理,我们可以了解到,影响鼠标性能的主要因素有哪些。
第一，成像传感器。
成像的质量高低,直接影响下面的数据的进一步加工处理。
第二，第二,DSP处理器。
DSP处理器输出的x,y轴数据流,影响鼠标的移动与定位性能。
第三,SPI于MCU之间的配合。
数据的传输具有一定的时间周期性(称为数据回报率),而且它们之间的周期也有所不同,SPI主要有四种工作模式,另外鼠标采用不同的MCU,与电脑之间的传输频率也会有所不同,例如125MHZ、8毫秒;500MHz,2毫秒,我们可以简单的认为MCU可
以每8毫秒向电脑发送一次数据,因此数据从SPI传送到MCU,以及从MCU传输到主机电脑,传输时间上的配合尤为重要。
激光鼠标
激光鼠标其实也就是光电鼠标,只不过就是用激光代替了普通的LED光.好处就是可以通过更多的表面,因为激光就是 Coherent Light(相干光),几乎单一的波长,即使经过长距离的传播依然能保持其强度与波形;而LED 光则就是Incoherent Light(非相干光)。
激光鼠标传感器获得影像的过程就是根据,激光照射在物体表面所产生的干涉条纹而形成的光斑点反射到传感器上获得的,而传统的光学鼠标就是通过照射粗糙的表面所产生的阴影来获得。
因此激光能对表面的图像产生更大的反差,从而使得“CMOS成像传感器”得到的图像更容易辨别,提高鼠标的定位精准性。
从光路上来说,激光鼠标较之普通光电鼠标至少有两大不同:首先,激光鼠的光学传感器并不像传统光电鼠那样,位于照明区域的正上方,而就是在照明区域的侧面,我们知道,在光线尤其就是相干光反射时,入射角等于反射角,因此,光线最强的区域在侧面角度与激光发射角度相通的位置上。
而激光鼠标正就是将光学传感器设置在这一位置,这样,传感器可接受到更明亮的图像,识别判断自然更精确。
其次,激光鼠标使用的就是点成像,也就就是说,激光在汇聚后,只照明一个极小的区域,而传感器的透镜,也只汇聚识别这个极小区域的图像。
这相对于让鼠标用放大镜瞧桌面,不仅可以极大的提高鼠标的分辨率,定位精度较之面成像的传统光学引擎,也高了不少。
