脚手架工程安全知识交流

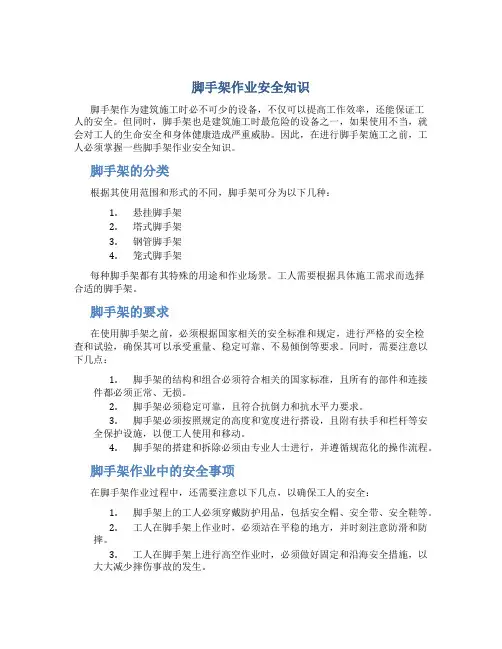

脚手架作业安全知识
脚手架作业安全知识脚手架作为建筑施工时必不可少的设备，不仅可以提高工作效率，还能保证工人的安全。
但同时，脚手架也是建筑施工时最危险的设备之一，如果使用不当，就会对工人的生命安全和身体健康造成严重威胁。
因此，在进行脚手架施工之前，工人必须掌握一些脚手架作业安全知识。
脚手架的分类根据其使用范围和形式的不同，脚手架可分为以下几种：1.悬挂脚手架2.塔式脚手架3.钢管脚手架4.笼式脚手架每种脚手架都有其特殊的用途和作业场景。
工人需要根据具体施工需求而选择合适的脚手架。
脚手架的要求在使用脚手架之前，必须根据国家相关的安全标准和规定，进行严格的安全检查和试验，确保其可以承受重量、稳定可靠、不易倾倒等要求。
同时，需要注意以下几点：1.脚手架的结构和组合必须符合相关的国家标准，且所有的部件和连接件都必须正常、无损。
2.脚手架必须稳定可靠，且符合抗倒力和抗水平力要求。
3.脚手架必须按照规定的高度和宽度进行搭设，且附有扶手和栏杆等安全保护设施，以便工人使用和移动。
4.脚手架的搭建和拆除必须由专业人士进行，并遵循规范化的操作流程。
脚手架作业中的安全事项在脚手架作业过程中，还需要注意以下几点，以确保工人的安全：1.脚手架上的工人必须穿戴防护用品，包括安全帽、安全带、安全鞋等。
2.工人在脚手架上作业时，必须站在平稳的地方，并时刻注意防滑和防摔。
3.工人在脚手架上进行高空作业时，必须做好固定和沿海安全措施，以大大减少摔伤事故的发生。
4.工人在搭建和拆除脚手架时，必须避免脚手架倾斜和倒塌，同时要严格按照操作规范进行。
结论脚手架是建筑施工过程中必不可少的设备，但其使用过程中也伴随着一定的危险性。
因此，工人在进行脚手架施工之前，必须掌握一定的安全知识，严格遵守安全标准和规范。
只有这样，才能确保脚手架施工过程中的工人安全和建筑工程的质量。
脚手架工程安全施工技术知识培训
脚手架工程安全施工技术知识培训脚手架工程是建筑施工中常见的一项工作，它在施工期间起到了支撑和临时通道的作用。
然而，脚手架工程施工过程中存在许多安全隐患，因而需要施工人员掌握一定的安全施工技术知识，以确保施工安全。
首先，脚手架工程施工前应进行合理规划，依照设计要求选择适当的脚手架结构。
施工人员应在实际使用前对脚手架进行检查，确保其安全性能符合要求。
同时，施工人员还需要了解脚手架的承重能力，避免超过其承重限额。
其次，在脚手架的搭设方面，需要遵循严格的操作规程。
首先，施工人员需要了解合理搭设脚手架的方法和程序，并严格按照规范进行操作。
其次，搭设脚手架时应选择平整坚固的地基，以确保脚手架的稳固性。
另外，施工人员还需要注意搭设脚手架时的平衡，确保整个脚手架的平衡性。
此外，脚手架工程施工过程中需要采取安全防护措施。
在搭设脚手架时，施工人员应戴好安全帽，并根据需要佩戴其他个体防护设备，如安全带、安全绳等。
同时，在脚手架上工作时，施工人员应保持身体的平衡，避免在高空跌落。
此外，施工人员还需要认识到脚手架工程施工中电气安全问题的重要性。
在脚手架施工现场，电缆、电线等导电材料应进行绝缘处理，以避免发生触电事故。
此外，施工人员应时刻注意脚手架周围的电线和电缆，避免触碰到导电材料。
最后，在脚手架工程施工过程中，施工人员需要时刻注意施工现场周围的环境因素。
例如，当天气恶劣时，施工人员需要采取相应的措施，如设置防风措施、加强脚手架固定等，以确保脚手架的稳定性。
另外，在施工现场周围应设置明显的标志和警示牌，提醒过往人员注意施工。
总之，脚手架工程施工的安全是施工人员的重要任务。
通过提高施工人员对脚手架工程施工的安全施工技术知识的了解，从而保证施工过程中的安全，降低施工事故的发生率，提高工作效率。
现场搭设脚手架作业安全知识
现场搭设脚手架作业安全知识现场搭设脚手架是建筑施工中常见的作业，也是高风险的作业之一。
为了保证搭设脚手架的安全性，必须严格遵守相关的安全知识和操作规程。
以下是关于现场搭设脚手架作业安全知识的详细介绍。
一、脚手架搭设前的准备工作1. 脚手架安全计划：在搭设脚手架之前，必须编制脚手架安全计划，明确脚手架的类型、使用范围、搭设方法和安全操作规程等内容，并进行相关安全培训。
2. 材料准备：准备搭设脚手架所需的材料和工具，包括脚手架管材、脚手架连接件、斜撑、水平杆、钢板等，确保材料完好无损。
3. 地基处理：在搭设脚手架之前，必须对地基进行处理，确保地面平整、坚实，并清除障碍物。
4. 现场勘察：在搭设脚手架之前，必须对施工现场进行勘察，评估搭设脚手架的风险，确定搭设位置、高度和支撑方式等。
二、搭设脚手架的安全操作1. 脚手架的选择和搭设方式：根据实际需要，选择适合的脚手架类型，确定搭设方式，包括单排脚手架、双排脚手架、悬挑脚手架等。
在搭设脚手架时，必须按照规范进行搭设，确保结构稳固可靠。
2. 材料的检查和使用：在搭设脚手架之前，必须对材料进行检查，确保材料的质量合格。
在使用脚手架材料时，应按照规范进行正确拼装和连接，不得使用损坏或变形的材料。
3. 脚手架的固定和支撑：在搭设脚手架时，必须进行稳固固定和支撑，确保脚手架结构的稳定性。
脚手架的固定和支撑必须采用专用的固定件和支撑杆，不得使用临时支撑物。
4. 安全通道和防护措施：在搭设脚手架时，必须设置安全通道，确保施工人员的进出通畅。
同时，必须设置合适的防护措施，如安全网、护栏、防护板等，防止人员和物体从脚手架上坠落。
5. 脚手架的检查和维护：在使用脚手架期间，必须定期进行检查和维护，确保脚手架的安全性能。
检查内容包括脚手架结构的稳定性、连接件的可靠性、材料的完好性等。
三、脚手架使用中的安全注意事项1. 高空作业安全：在进行高空作业时，必须穿戴合适的安全防护装备，如安全帽、安全带、防滑鞋等。
脚手架安全三级教育(三篇)
脚手架安全三级教育进入现场必须遵守安全操作规程，安全生产十大纪律和文明施工的规定。
1．搭设脚手架的操作人员，必须经过专门训练和体格查验考核，持特种作业证方可上岗。
如患有高血压、心脏病、癫痫及其他不适宜高处作业人员，一律不准从事搭拆作业。
2．进入作业区域，必须戴安全帽，带工具袋，悬空危险作业，必须先挂扣安全带，严禁穿拖鞋、赤脚或硬底鞋上棚架操作。
严禁作业中吸烟，严禁酒后作业。
3．架设新用的材料及扣件的规格和质量必须符合有关技术规定和施工方案的要求，并经试验合格后才能使用。
不准使用不合格的材料、扣件，不准钢、竹材料混搭。
4．架子地基应平整夯实（或和基础）。
并找平后，加设垫木、垫板或底座。
不得在未经处理的起伏不平和软硬不一的地面上直接搭设脚手架。
不准用红砖作垫块。
5．严格按照脚手架搭设方案规定的构造尺寸进行搭设，控制好立杆的垂直偏差和横杆的水平偏差，并确保节点连接达到要求（绑好，拧紧或插挂好）；垂直度＜1/1000，绝对值不大于15cm。
6．首层、顶层和施工作业层必须有脚手板铺满，铺平铺稳，保证有3个支撑点绑扎牢固，不得有探头板。
架体与建筑之间应逐层进行封闭（用水平网或板）。
7．传递杆件料具，不准碰触压钩搭高低压电源线和电气设备。
8．搭设过程中要及时设置联墙杆、斜撑杆、剪刀撑、插地杆以及必要的卸荷吊索，保证架体剪刀撑与地面夹角不小于45，不大于60。
9．立网拉挂平整顺直，网连接材料要符合要求。
10．脚手架与建筑物之间每高4m，水平每隔7m应设置一道牢固的连接点，高层建筑工程的外脚手架应用刚性连墙杆，总高度超过100m时，应增设抗拔措施。
11．内排柱离建筑物不得大于200mm。
12．架上堆放材料、工具等荷载不得超过3kN/m。
13．钢管脚手架必须有良好可靠的防雷的接地，高于四周建筑物的脚手架应设避雷装置。
14．外脚手架搭设要有经审批的施工方案，每次搭高必须保持高于作业面1.2m以上，分段搭设完毕后应进行检查，分段量化验收，检查合格才能使用，不合格不准交付使用。
脚手架安全知识培训
4
培训施工人员： 对施工人员进 行安全培训， 确保掌握正确 的搭建方法和 安全操作规程
脚手架搭建过程中的注意事项
脚手架搭建前 ， 必须进行安 全技术交底 ， 明确安全操作
规程
脚手架搭建过程中 ， 必须按 照规定设置安全防护设施，
如安全网 、防护栏杆等
脚手架搭建过程中 ， 必须按 照规定进行安全检查 ，确保
隐患 ，确保施工人员的安全。
2
提高施工效率： 脚手架安全检 查和维护可以确保脚手架的稳定
性和可靠性 ，提高施工效率。
3
降低施工成本： 脚手架安全检查 和维护可以减少因脚手架事故导 致的停工、维修和赔偿等成本。
4
保障工程质量： 脚手架安全检 查和维护可以确保脚手架的稳定
性和可靠性 ，保障工程质量。
谢谢
脚手架事故预防措施
定期检查： 定期对
1
脚手架进行检查 ，
确保其结构稳定、
安全可靠
正确搭建： 按照规
2
范要求进行脚手架
的搭建 ，确保其结
构合理、安全可靠
安全防护： 设置安
3
全防护设施 ， 如安
全网、防护栏等 ，
确保作业人员的安
全
培训教育： 对作业
4
人员进行安全培训
和教育 ，提高其安
全意识和自我保护
能力常见脚手架事故类型
脚手架坍塌： 由于结构 设计不合理 、材料不合 格 、施工不规范等原因 导致脚手架坍塌
01
脚手架滑脱： 由于连接 件松动 、扣件脱落等原 因导致脚手架滑脱
03
02
脚手架倾倒： 由于地基 不稳 、荷载过大 、风荷 载等因素导致脚手架倾 倒
04
脚手架坠落： 由于高空 作业人员操作不当 、防 护措施不到位等原因导 致脚手架坠落
安全教育内容脚手架搭设安全
安全教育内容脚手架搭设安全在建筑行业中，安全教育是至关重要的一环。
为了保障每位建筑工人的安全，必须在工地上搭设起安全教育的脚手架。
本文将介绍如何有效地搭建安全教育内容的脚手架，以确保工人们能够健康、安全地工作。
首先，安全教育内容的脚手架应该包括基本的安全知识。
工人们需要了解在施工过程中可能遇到的各种危险，以及如何避免这些危险发生。
比如，他们需要明白在高空作业时应该戴好安全带，避免发生坠落事故；在操作机械设备时需要注意哪些安全事项等等。
这些基本的安全知识是保障工人们生命安全的基石，必须第一时间传达给他们。
其次，安全教育内容的脚手架还应该包括紧急救援措施。
在建筑工地上，意外事故难以避免，因此工人们需要学会如何应对突发情况。
应急救援措施的内容包括但不限于：如何报警、如何使用急救包、如何进行心肺复苏等。
只有在紧急情况下能够冷静应对，工人们才能最大程度地减少事故带来的损失。
另外，安全教育内容的脚手架还应该涵盖安全检查和监督。
在建筑工地上，每个人都有责任确保自身和他人的安全。
因此，安全教育内容应该包括如何进行日常安全检查，如何监督他人的安全行为等方面的内容。
只有在每个人都充满责任感和监督意识的情况下，整个工地才能成为一个安全的施工环境。
最后，安全教育内容的脚手架还应该不断完善和更新。
随着建筑行业的不断发展，新的安全隐患也会不断出现。
因此，安全教育内容的脚手架必须不断更新，确保它始终与时俱进。
建立定期的安全培训机制，及时向工人们传达最新的安全知识，是确保安全教育内容始终有效的关键所在。
综上所述，搭建安全教育内容的脚手架是建筑工地安全工作的基础。
只有做好安全教育的传达和培训工作，才能确保每个工人都能在安全的工作环境中尽职尽责。
希望每一个施工工地都能够认真搭建安全教育内容的脚手架，为建筑行业的发展贡献自己的一份力量。
脚手架安全教育
脚手架安全教育在建筑施工领域，脚手架是一种常用且重要的工具，为工人提供了作业的平台和通道。
然而，如果在搭建、使用和拆除脚手架的过程中操作不当，就可能引发严重的安全事故，给工人的生命安全和身体健康带来巨大威胁，也会给工程项目造成经济损失和不良影响。
因此，加强脚手架安全教育，提高施工人员的安全意识和操作技能，是预防脚手架事故的关键。
一、脚手架事故的危害和常见原因脚手架事故往往会导致人员伤亡、财产损失和工期延误等严重后果。
常见的脚手架事故类型包括坍塌、高处坠落、物体打击等。
造成脚手架事故的原因是多方面的。
首先，脚手架的搭建不符合规范要求是一个重要因素。
例如，脚手架的基础不牢固、立杆间距过大、横杆设置不足等，都可能导致脚手架的稳定性降低，从而引发坍塌事故。
其次，使用过程中的违规操作也是导致事故的常见原因。
比如，工人在脚手架上超载堆放材料、随意拆除脚手架的构配件、不系安全带进行高处作业等。
此外，脚手架的维护和检查不到位，不能及时发现和处理脚手架存在的安全隐患，也会增加事故发生的风险。
二、脚手架的搭建安全要求1、基础处理脚手架的基础必须坚实、平整，并能承受脚手架的自重和施工荷载。
在搭建脚手架之前，应对基础进行处理，如夯实地面、铺设垫板等，确保基础的承载能力符合要求。
2、立杆和横杆的设置立杆应垂直于地面，间距应符合设计要求。
横杆应水平设置，与立杆相交处应采用扣件连接牢固。
立杆和横杆的连接节点应具有足够的强度和稳定性。
3、剪刀撑和斜撑为了增强脚手架的稳定性，应设置剪刀撑和斜撑。
剪刀撑应沿脚手架的外立面连续设置，斜撑应与脚手架的立杆和横杆连接牢固。
4、脚手板的铺设脚手板应铺满、铺稳，不得有探头板。
脚手板的两端应与横杆绑扎牢固，防止脚手板滑动。
5、防护栏杆和安全网在脚手架的作业层应设置防护栏杆和挡脚板，防护栏杆的高度应符合规定。
同时，在脚手架的外立面应张挂安全网，防止人员和物体坠落。
三、脚手架的使用安全要求1、人员培训使用脚手架的工人必须经过专门的培训，了解脚手架的使用方法和安全注意事项，掌握正确的操作技能。
2024年脚手架安全知识普（2篇）
2024年脚手架安全知识普一：人员及作业条件的安全要求1、脚手架搭设或拆除人员必须有符合劳动部颁发的《特种作业人员安全技术培训考核管理规定》经考核合格，领取《特种作业人员操作证》的专业架子工进行。
2、操作人员应持证上岗。
操作时必须佩带安全帽、安全带，穿防滑鞋；脚下应铺设一定数量的脚手板，并应铺设平稳，且不得有探头板。
3、禁止交叉作业，搭设现场要拉设警戒线，严禁非操作人员进入。
4、架子上作业人员应做好分工配合，传递杆件应把握好重心，平稳传递；5、作业人员应配有工具袋，不要将工具放在架子上，以免掉落伤人。
6、严禁在架子上作业时嬉戏、打闹、躺卧，严禁酒后上岗，严禁有高血压、心脏病、癫痫等不适宜登高作业人员上岗。
7、大雾及雨雪天气和6级以上大风时，不得进行脚手架上的高处作业。
雨、雪天后作业时，必须采取必要的防滑措施。
8、立杆间距为800mm，横杆步距为1.5m.立杆用对接扣件交错使用。
两根相邻立杆，横纵杆水平接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不小于500mm各接头中心至最近主节点不宜大于纵杆的1∕3。
9、离地250mm设置横纵扫地杆，扫地杆使用直角扣件和立杆扣接。
10、自底到顶按3步3跨设置剪力撑，剪力撑用旋转扣件和横向水平杆扣接。
剪力撑连续设置。
11、严格按照目技术部所发〈M400D塔吊第一道附墙脚手架搭设施工技术措施施工。
12、搭设事要特别注意架子外侧或上方有无输电线路，特别是高压线。
防止在架子外递送钢管等碰上输电线特别是高压线触电伤人。
13、在搭设作业进行中，地面上的配合人员应避开可能掉落的区域。
14、架设材料要随上随用，以免放置不当时掉落。
脚手架上严禁堆放物料，人员不得集中停留。
15、较重的施工设备（如电焊机等）不得放置在脚手架上。
16、在脚手架上进行电气焊时，应具有防火措施。
17、除搭设过程中必要的1至2步脚手架上下外，作业人员不得攀援脚手架上下，应走房屋楼梯或另设的安全人梯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A。
a L。 L。 主节点处必须设置一根横向水平 杆，用直角扣件扣接且严禁拆除。 （主节点：立杆与纵向水平杆交 （a）双排脚手架； （b）单排脚手架 接处）主节点处两个直角扣件的 中心距不应大于150mm 。 1―横向水平杆； 2―纵向水平杆；3―立杆
120
横 向 水 平 杆 的 构 造 要 求
横向水平杆的构造要求
3、脚手架施工材料验收
• 脚手架规范第9.0.3规定： • 脚手架的构配件质量与搭设质量，应 按本规范第8章的规定进行检查验收， 合格后方准使用。
4、脚手架的检查和验收
脚手架规范第8.2.1规定： 脚手架及其地基基础应在下列阶段进行检查 与验收： （1） 基础完工后及脚手架搭设前； （2） 作业层上施加荷载前； （3） 每搭设完10~13m高度后； （4） 达到设计高度后； （5） 遇有六级大风与大雨后；寒冷地区 开冻后； （6） 停用超过一个月。
脚手架规范第8.2.2规 定： 进行脚手架检查、验收 时应根据下列技术文件 施工组织设计及变更文 件； 施工组织设计。
脚手架工程专项施工方案设计内容
• • • • • • • • • • 工程概况（建筑物层数、高度及结构形式、脚手架用途等） 施工条件 施工准备 组织机构（施工负责人、技术负责人、安全主管、搭设班组负责人等） 脚手架搭、拆方法（地基处理、脚手架选型、材料配置、垂直运输等） 必要的设计计算资料（荷载计算、立杆稳定计算、横向水平杆挠度、 纵向杆抗弯强度、扣件抗滑承载力、地基承载力验算等） 脚手架构造（脚手架高度、长度、立杆步距、立杆纵距、立杆横距、 剪刀撑设置位置及角度） 料具、劳动力计划 安全技术措施 质量价差验收
脚手架倒塌
上海一建筑工地脚手架坍塌 四伤 （2008.09)
造成一死
脚手架倒塌
西安南大街一脚手架倒塌 (2007.11)
2005年9月5日**工程脚手架倒塌事故8死21伤
**电视台在建大楼脚手架突然倒塌造成6人死亡
造成正在现场施工的民 工和电视台工作人员6 人死亡，35人受伤(其中 重伤11人)，直接经济损 失70．7815万元。
2、向有搭设脚手架资质的（架子工） 人员进行施工安全技术交底
脚手架规范第8.2.2规定： 进行脚手架检查、验收 时应根据下列技术文件 施工组织设计及变更文 件； 技术交底文件。 脚手架规范第9.0.1规定： 脚手架搭设人员必须是经 过按现行国家标准《特种作业 人员安全技术考核管理规则》 （GB 5036）考核合格的专业 架子工。上岗人员应定期体检， 合格者方可持证上岗。
1、编制施工组织设计或专项施工方案
建设部关于印发《危 险性较大工程安全专 项施工方案编制及专 家论证审查办法》的 通知第三条规定： 危险性较大工程是 指依据 《建设工程安全生产 管理条例》 第二十六条所指的七 项分部分项工程，并 应当在施工前单独编 制安全专项施工方案。
脚手架工程 a、高度超过24m的落地式 钢管脚手架； b、附着式升降脚手架，包 括整体提升与分片式提升 脚手架； c、悬挑式脚手架； d、门型脚手架； e、挂脚手架； f、吊篮脚手架
1―立杆；2―纵向水平杆；3―横向水平杆；4―竹笆脚手板；5―其它脚手板 铺竹笆脚手板时纵向水平杆的构造
3 2
当使用冲压钢脚手板、木 脚手板、竹串片脚手板时， 纵向水平杆应作为横向水 平杆的支座，用直角扣件 固定在立杆上
1
纵 向 水 平 杆 的 构 造 求
1―立杆；2―纵向水平杆；3―横向水平杆；4―其他脚手搬 冲压钢脚手板、木脚手板、竹串片脚手板时纵向水平杆的构造
概
述
“脚手架”，是一种临时搭建的结构，备有 通道，人员可以在上面工作或经过，或者用 于放置材料和设备。
搭建一个合格的脚手架， 在保证高空作业人 员生命安全方面，是最行之有效的方法。
安全事故的比例:
交通事故等 高空坠落 高空落物
高空坠落事故比例:
搭设脚手架时必须有一个懂得技术和拥有丰富经验的人员在现场指导，否则的话 ，将会发生下面的情况
≥500
a≤L0/3
纵向水平杆的构造要求
1 A h
A
2
h 3
。 l
a≤l。/3
≥500 纵向水平杆的对接扣件应 不同步或不同跨两个相邻 交错布置：两根相邻纵向 A-A 接头在水平方向错开的距 (a) 水平杆的接头不宜设置同步 (b) 离不应小 500mm；各接头 或同跨内 。 （a）接头不在同步内（立面）；（b）接头不在同跨内（平面）
脚手架倒塌的原因 脚手架为什么会倒塌： 脚手架知识缺乏 缺少现场组织协调 违反常规 没有遵守指令 没有严格按施工方案 没有进行常规检查
脚手架倒塌的原因
脚手架为什么会倒塌： 连墙件不足 连墙件随意拆除 材料破损/损坏 基础不合格 搭建错误 斜撑不足 斜撑错误
步距的一般要求
1、双排脚手架 的步距应控制 在1.2 米--1.8米之间.
2、单排脚手架的 步距应控制在1.2 米---1.8米之间.
剪刀撑与横向斜撑
1、 双排脚手架应设剪刀撑与横向斜撑，单排脚手架应设剪刀 撑。 2、 剪刀撑的设置应符合下列规定： （1） 每道剪刀撑跨越立杆的根数宜按表的规定确定。每道剪 刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜 在45°~60°之间；
L.
L.
1―立杆；2―纵向水平杆；3―横向水平杆 图6.2.1－1 纵向水平杆对接接头布置
中心至最近主节点的距离 不宜大于纵距的1/3
5
s≤400
4 3 2
当使用竹笆脚手板时，纵 向水平杆应采用直角扣件 固定在横向水平杆上，并 1 应等间距设置，间距不应 大于400mm。
纵 向 水 平 杆 的 构 造 求
抛撑
当脚手架下部暂不能设连墙件时可搭设抛撑。抛撑 应采用通长杆件与脚手架可靠连接，与地面的倾角应 在45°~60°之间；连接点中心至主节点的距离不应 大于300mm。抛撑应在连墙件搭设后方可拆除。
1、脚手板的设置应符合下列规定：
脚手架的施工技术与管理
1、编制施工组织设计或专项施工方案
国务院建设安全管理条例第二十六条对脚手架的规定： 施工单位应当在施工组织设计中编制安全技术措 施和施工现场临时用电方案，对下列达到一定规模的 危险性较大的分部分项工程编制专项施工方案，并附 具安全验算结果，经施工单位技术负责人、总监理工 程师签字后实施，由专职安全生产管理人员进行现场 监督：（5）脚手架工程
（1） 主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节 点处两个直角扣件的中心距不应大于150mm。在双排脚手架中，靠墙一端 的外伸长度a（图5.2.4）不应大于0.4l。，且不应大于500mm；
在双排脚手架中，靠 墙一端的外伸长度a （图5.2.4）不应大于 0.4l。且不应大于 500mm； 1 2 3 1 2 3
立杆的构造要求
1、立杆必须用连墙件与建筑物可靠连接，连墙件布置间距宜按规 范要求采用。 2、立杆接长除顶层顶步可采用搭接处，其余各层各步接头必须采 用对接扣件连接。对接、搭接应符合下列规定 3、立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m （1）立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置
h＜2000
≥500
h
200 ＜1000 L0 L0
≤200
纵向水平杆的构造要求
1、 纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨。 2、 纵向水平杆接长宜采用对接扣件连接，也可采用搭接。 对接、搭接应符合下列规定：
（1） 搭接长度不应小于1m， 应等间距设置3个旋转扣件固 定，端部扣件盖板边缘至搭接 纵向水平杆杆端的距离不应小 于100mm； （2） 纵向水平杆的对接扣件应交错 布置：两根相邻纵向水平杆的接头不 宜设置在同步或同跨内；不同步或不 同跨两个相邻接头在水平方向错开的 距离不应小于500mm；各接头中心至最 近主节点的距离不宜大于纵距的1/3 （如下图）
在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离 不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3h；
（2）搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板 的边缘至杆端距离不应小于100mm。 4、双管立杆中副立杆的高度不应低于3步，钢管长 度不应小于6m。 ≥500mm ≤1/3H
Hale Waihona Puke 5、脚手架工程应形成的安全管理 内业资料
(1) 已审批的施工组织设计或专项施工方案、方案 （1）已审批 变更记录； （ 2）在用脚手架 的施工组织设 (2）在用脚手架材料、构配件质量的有效证明资料 材料、构配件质 计或专项施工 （4）上岗作业 （ 3 ）安全施工 及验收记录； 量的有效证明资 方案、方案及 （5）脚手架的 人员（架子工） 技术交底记录 . （ 3 ）安全施工技术交底记录； 料及验收记录 . （ 6）脚手架搭 变更记录. 安全检查与维护 的有效上岗证 （4）上岗作业人员（架子工）的有效上岗证件； 设合格的验收记 记录； 件. （7）脚手架的 （5）脚手架的安全检查与维护记录； 录. 撤除记录. （6）脚手架合格验收记录； （7）脚手架的撤除记录；
（2） 作业层上非主节点处的横向水平杆，宜根据支承脚手 板的需要等间距设置，最大间距不应大于纵距1/2； （3）当使用冲压钢脚手板、木脚手板、竹串片脚手板时， 双排脚手架的横向水平杆两端均应采用直角扣件固定 在纵向水平杆上；单排脚手架的横向水平杆的一端， 应用直角扣件固定在纵向水平杆上，另一端应插入墙 内，插入长度不应小于180mm。 （4）使用竹笆脚手板时，双排脚手架的横向水平杆两端。 应用直角扣件固定在立杆上；单排脚手架的横向水平 杆的一端，应用直角扣件固定在立杆上，另一端应插 入墙内，插入长度亦不应小于180mm。
纵、横向扫地杆构造要求
脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定 在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件 固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时， 必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于 1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm（如图）。
