蓄热技术在暖通空调的应用
暖通空调新进展-蓄能技术
4、蓄冷技术研究热点
（5）蓄冷介质的研究开发 开发新型蓄冷介质，便于放置的、无腐蚀性的有机蓄冷 介质，如常温下胶状的可凝胶。
利用水合物的特性进行蓄冷，也是目前研究较多的一个课题。
冰浆（Ice Slurry）
冰浆——是含有悬浮冰 粒子的固液两相溶 液，也称流体冰，二 元冰。
• 其中冰粒子颗粒为毫米至
冰浆技术应用优势
巨大的相变潜热 ，并可利用低温显热
（冰的融解热335kJ/kg，水的比热容 4.18kJ/kg･℃）
较好的流动性，可泵送至任何地方 融冰释冷速度，热响应速度快 采用蓄冷策略 ，减少系统运行费用，增 强供冷的可靠性
国外研究机构
国际制冷学会冰浆研究会
（Ice Slurry Workshop of IIR）
后最重大的变革。
开发 新型蓄冰制冷机成套产品，以及与低温送风系统配 套的末端设备，如适用于低温系统的 冷却盘管，性能良好的
高诱导比末端散流器 等，是目前研究的主要内容。
4、蓄冷技术研究热点
（2）冷水储蓄技术---蓄冷水罐的研究 为提高蓄冷水罐的蓄冷质量，减少充、排水过程的影 响，研究人员对一些减少扰动的设想进行了实验和理论研 究，得出控制住充、排水温度，采用自然温度分层技术， 可以保证较高的储蓄效果。 研究手段：利用现有蓄冷水罐设备现场实验或测试，
5、我国的蓄冷蓄热技术应用
近几年电力供应紧张和电网峰谷差的扩大，蓄冷蓄热技
术得到了较快的发展。 采用需求侧管理（DSM）的蓄冷技术来达到削峰填谷，是 缓解电力建设和新增用电矛盾的有效的解决途径。 1998年1月成立了国家电力公司电力需求侧管理指导中心。
并在上海成立了蓄能空调技术协作网，2004年协作网由上 海迁至南京，直接由电力需求侧管理指导中心领导， 并于2004年6月和2005年6月在南京分别召开了 “全国电力
高温相变蓄热技术在建筑采暖中的应用
电采暖 设备 在 夜 间有 效 地蓄 存∞ ∞ ， ∞ 其 蓄热 ∞ 能 热量 ∞ 评价 ∞ ∞ 性 Ｏ 好 坏 的指标 为蓄 热效 率（ 电采 暖 设备 蓄存 热 量 占消 耗 １ 高温 相 变蓄热 电采 暖设备 的结构 及工作 原 理 ． ２ 该 电采 暖设备 结构见 图 １ 。其具体工 作过程 为 ： 夜 间蓄 热时 ， 风 门和 排风 门关 闭 ， 进 利用 电加热 装置及 其 电能 的比例） 。目前 ， 内采 暖地 区低 谷 电价 时段 一 国 般
按 照北 京市 总体 规划 和 环保 要求 ， 环 以 内和海 淀 区 三 ｐ＼ 赠
将 改造成 为无 煤 区 。早在 ２ ０ ∞ 如 步取 消加 以 ０ ２年 已逐 ∞ 如 ２ ｔ ０
Ｏ Ｏ Ｏ Ｏ ０ ０ ０ ０
下 的燃煤 锅 炉 。到 ２ ０ ０ ８年清 洁 能源 比重 约 占终 端 能 源 消费量 的 ８ ％， 中 电力 消 费量 为 ６ ０亿 ｋ ．（ ９ ．ｓ．６ ３７ ３ ． １ ． ． １ ｏ：０３ ６ ／ｉ ｎ１ ７ —２ ７２ １ ７０ ｊｓ ０ ０ ０
高温相变 蓄热技术在建筑采暖 中的应 用
郭 凌 云 ， 刘
（． 安矿业 集团基 建管 理中心 ， １ 潞 山西 潞安
靖：
焦作 ４４０） ５ ０ ３
０６０ ；． ４ ２ ４ ２河南理 工大学土木 工程学 院， 南 河
ｂ ｔｅｎｔｅｐ ａ ａｕ ｎ ｅｖ ｅｖｌｅｉ ｅｐ ｗ ｒ ｅｗ ｒ ｎ ｐ ｒｔ ｎｃｓ ｏ ｅｔｃ ｅｔ ｇ Ｔ ｅｓｒｃｕｅ ｗ ｒｉｇ ｒ ｃ ｌ ｅｗ ｅ ｅｋｖ ｅａ ｄｔ ａ ａｕ ｎｔ ｏ ｅ ｔｏｋａ ｄｓ ｏｅａｉ ｏｔｆｅ ｃｒ ａ ｈａｉ ． ｈ ｔ ｔｒ． ｏｋｎ ｉ ｉ ｅ ｈ ｌ ｈ ｌ ｈ ｎ ｅ ｏ ｌ ｉｌ ｎ ｕ ｐ ｎｐ
蓄热技术应用场景
蓄热技术应用场景
蓄热技术是一种可以将热能储存起来，随后释放出来供给其他需求的技术。
它可以应用于多个领域，下面是一些常见的蓄热技术应用场景：
1. 建筑暖通系统：蓄热技术可用于建筑暖通系统中，通过储存太阳能或者其他热源的热能，然后在需要供暖或者制冷的时候释放出来，达到节能效果。
2. 工业生产过程：在一些需要大量热能的工业生产过程中，蓄热技术可以帮助储存相对廉价的热能来供给高温的生产需求，提高热能利用效率。
3. 冷热储能系统：蓄热技术可以用于冷热储能系统中，通过储存热能和制冷能量，实现在高温和低温之间的能量转换，使得能源利用更加灵活高效。
4. 电力储能系统：蓄热技术也可以应用于电力储能系统中，例如利用电力将热能储存在熔盐中，随后利用热能再次发电。
这种方式可以解决可再生能源发电的间歇性问题。
5. 交通运输领域：蓄热技术可以应用于交通运输领域，例如储存汽车排放的废热能，再利用该热能来驱动汽车，提高汽车能源利用效率。
总之，蓄热技术的应用场景非常广泛，可以帮助各个领域实现能源的高效利用，提高能源利用效率，降低能源消耗。

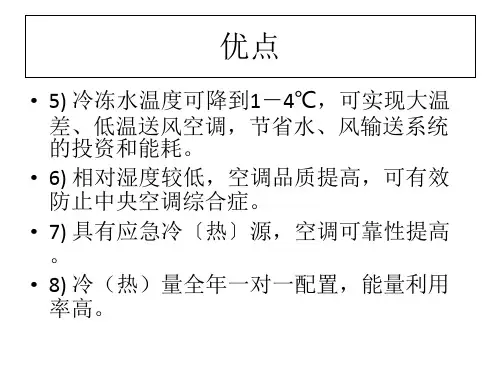

暖通空调新技术
行低、电锅炉制热时效率有可能较热泵低 。 • 4) 设计与调试相对复杂 。
冰蓄冷的定义
• “冰蓄冷空调”一词的英文为‘ICE STORAGE’ ，日文表示为“冰蓄热”，狭义的定义为“制冰 蓄冷”的空调制冷系统。但在寒带国家除了需要 夏季“蓄冷”外，大部分时间里还要“蓄热”， 因此，广义的用语为“THERMAL （ENERGY ）STORAGE AIR CONDITIONING SYSTEM （缩写为TES）”，即“蓄能式空调系统”。
蓄冰储能的意义
➢“移峰填谷”解决昼夜电力需求差 ➢解决常规空调大马拉小车的问题
蓄冰储能的意义
移峰填谷
蓄冰储能的意义
➢电力是无法储存的，随着经济的发展，昼夜电 力的需求差别越来越大，火力发电机组启停一次 损失巨大，核电和水电也因诸多原因无法参与调 峰。
➢火电发电机组启停调峰一次损失很大，一台 12.5万千瓦发电机组启停调峰一次，需消耗20T 标准煤；一台20万千瓦发电机组启停调峰一次， 需消耗34.8T标准煤。
概念： 1.蓄冷设备：用来储存水、冰或其它介质的设
备，通常是一个空间或一个容器。
2.蓄冷系统：包含了蓄冷设备、制冷设备、连 接管路及控制系统。
3.蓄冷空调系统：蓄冷系统与空调系统的总称。
按照蓄冷进行的原理分类
• 在介质吸热或放热过程中，必然会引起介 质的温度或物态发生变化。蓄冷就是利用 工质状态变化过程中所具有的显热、潜热 效应或化学反应中的反应热来进行冷量的 储存。实现蓄冷的原理主要有显热蓄冷、 浴热蓄冷和热化学蓄冷。
冰蓄冷
• 当空调系统采用蓄冰和低温送风相结合的形式 后，由于输送冷水温度降低、送风温度降低， 系统的管网和盘管、整个风道系统，以及水泵 、冷却塔等辅机在材料、尺寸和容量方面，均 要比水蓄冷和共晶盐蓄冷系统要小，可节约系 统设备投资。在建设过程中，施工量和材料消 耗量相对也要减少。同时，由于减少了管网和 空气分配系统的体积，建筑物的可用空间会有 所增加。在运行时，由于风扇和水泵设备容量 的减少，其耗电量也要降低。
暖通空调新进展-蓄能技术讲解
冰浆制取
日 本 东 洋 制 作 所 开 发 的 冰 浆 系 统
冰浆用途
果品冷藏
水产品冷藏
水产品冷藏运输
工艺快速冷却
低温环境与灭火
超市食品冷藏
冰浆空调系统
典 型 的 冰 浆 系 统
冰浆空调系统
系统结构示意
冰浆发生器
空调建筑物
蓄冰室（1）
蓄冰室（2）
冰浆空调系统应用示例
北京嘉里中心酒店（ Maximice冰浆技术） 商贸综合楼（韩国，sunwell冰浆技术） 京都火车战（日本，高砂热学过冷水技术）
调系统转移负荷能力、总能耗水平及用户效益，根据何种方 法对常规系统进行比较，也是人们所关心的一个问题。
4、蓄冷技术研究热点
（5）蓄冷介质的研究开发 开发新型蓄冷介质，便于放置的、无腐蚀性的有机蓄冷
介质，如常温下胶状的可凝胶。 利用水合物的特性进行蓄冷，也是目前研究较多的一个课题。
冰浆（Ice Slurry）
其中冰粒子颗粒为毫米至
厘米级。
• 通常为了降低凝固点加入
醇类和盐类抑制剂。
冰浆微观形态
冰粒子微观示意
冰晶粒子融冰过程
融冰过程中的冰粒子
蓄冰槽
Ice Slurry制取方式
几 种 冰 浆 制 取 原 理
冰浆制取
美国Paul Mueller Company公司冰浆机制取冰浆的过程
1、蓄冷技术在空调领域应用中的发展
（3）快速发展阶段—以降低整体投资，改善空气品质为目标。
从20世纪80年代至今，除了转移尖峰用电时时段空调用 电负荷目标外，又增加了利用冰蓄冷的 “高品位冷量 ”，以提 高空调制冷系统整体能效，以及降低空调制冷系统整体投资 及建筑造价，改善室内空气品质和热舒适的目标，进入了低 温、大温差供冷送风的蓄冷空调发展阶段。

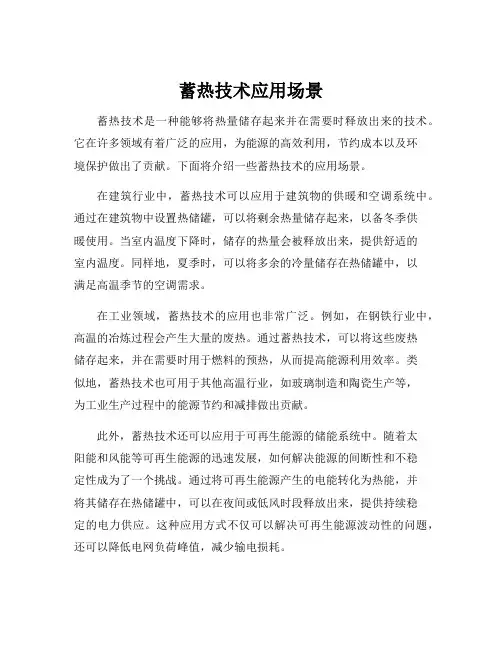

蓄热技术应用场景
蓄热技术应用场景蓄热技术是一种能够将热量储存起来并在需要时释放出来的技术。
它在许多领域有着广泛的应用，为能源的高效利用，节约成本以及环境保护做出了贡献。
下面将介绍一些蓄热技术的应用场景。
在建筑行业中，蓄热技术可以应用于建筑物的供暖和空调系统中。
通过在建筑物中设置热储罐，可以将剩余热量储存起来，以备冬季供暖使用。
当室内温度下降时，储存的热量会被释放出来，提供舒适的室内温度。
同样地，夏季时，可以将多余的冷量储存在热储罐中，以满足高温季节的空调需求。
在工业领域，蓄热技术的应用也非常广泛。
例如，在钢铁行业中，高温的冶炼过程会产生大量的废热。
通过蓄热技术，可以将这些废热储存起来，并在需要时用于燃料的预热，从而提高能源利用效率。
类似地，蓄热技术也可用于其他高温行业，如玻璃制造和陶瓷生产等，为工业生产过程中的能源节约和减排做出贡献。
此外，蓄热技术还可以应用于可再生能源的储能系统中。
随着太阳能和风能等可再生能源的迅速发展，如何解决能源的间断性和不稳定性成为了一个挑战。
通过将可再生能源产生的电能转化为热能，并将其储存在热储罐中，可以在夜间或低风时段释放出来，提供持续稳定的电力供应。
这种应用方式不仅可以解决可再生能源波动性的问题，还可以降低电网负荷峰值，减少输电损耗。
总之，蓄热技术在建筑、工业和能源领域都有重要的应用价值。
通过合理利用热量的储存和释放，蓄热技术可以提高能源利用效率，降低成本，并减少对传统能源的依赖。
未来，随着蓄热技术的不断发展和创新，我们有望在更多领域中看到其应用，并为可持续发展做出更大的贡献。
民用建筑暖通空调设计技术措施
民用建筑暖通空调设计技术措施徐猛中嘉城建设计有限公司黑龙江哈尔滨150000关键词：民用建筑；暖通空调设计；措施中图分类号：TU-55 文献标识码：A引言过去，在快速发展的过程中，中国忽视了对环境的影响，而人们现在越来越关注环境。
应提高中国的能源效率，使人们可以享受供暖、通风和空调带来的舒适温度，同时减少中国的能源消耗和浪费。
如果中国建筑业要稳步走上可持续发展的道路，就必须注重能源消耗，全面引进新技术，最大限度地实现社会效益和经济效益。
1暖通空调的应用1.1公用建筑公用建筑一般都是大型建筑，比如商场和一些大型写字楼，这些公用建筑的建设随着城镇化建设不断推进而得到了更加广泛的应用。
在大型公用建筑应用的过程中暖通空调的应用可以有效地解决人们的生活环境需求问题，我国经济快速发展的过程中公用空调得到了越来越广泛的关注。
现在我国环境背景压力十分沉重，而与此同时公用建筑的应用面积也在不断得到扩大，这也是建筑能源消耗进一步增加的前兆。
1.2民用建筑民用建筑主要是指人们平时居住或者娱乐时使用的建筑，公用的暖通空调直接决定了人们办公生活时的舒适程度，民用暖通空调是人们生活舒适的决定性因素。
现在我国经济水平相对来说有了更好的发展，已经开始逐渐进入小康社会的全面建设过程了，在这样的过程中，暖通空调就是民用建筑建设使用过程中不可或缺的因素，其质量也会直接决定人们生活情况，进而整体影响到暖通空调发展。
2暖通空调作用与特征高层建筑暖通空调能够为国民提供舒适的办公环境与居住环境，调节室内温度与湿度，保持合理的气流速度，并提高室内洁净度。
在空调正常运行过程中，暖通空调能够使人体处于热平衡的状态，满足国民对舒适感的要求。
此外，在恒温恒湿以及符合清洁标准要求的空调室内，暖通空调兼具良好的环保作用。
从整体结构来看，暖通空调系统能耗比其他建筑能耗指数更高，能耗使用率受空调系统内部设计、元件配合、系统运行管理的影响，如果空调系统内部设计不合理，必然会降低空调能源使用率，加剧能源消耗问题。
电热锅炉蓄热在空调供暖系统中的应用
应用技术与设计2018年第18期121随着我国电力部门的峰谷价格政策的发布，鼓励使用冰蓄电锅炉用电优惠政策的实施、电热锅炉蓄热系统的应用程序在一段时间内掀起一个小高潮。
电热锅炉蓄热技术成为暖通空调行业的热门话题。
电热锅炉蓄热技术的应用可以扮演峰值的角色转变，国家电网电力平衡，充分发挥发电设备的潜力具有重要意义，同时有利于用户使用清洁能源，降低操作成本。
电加热锅炉蓄热技术是指夜间非峰电启动电锅炉，将蓄热的热量储存在蓄热罐中，白天是电加热的高峰时间，以达到“削峰”的目的。
因为电热锅炉热效率高（>95%），自动化程度高，操作简单，没有污染，没有噪音，设备规模较小，没有移动部件少量维护的优点，并采用蓄热方法可以充分利用廉价的电力，运营成本低，简而言之，综合成本低、社会效益高。
1 电锅炉供暖蓄热1.1 电锅炉供暖蓄热电能作为一种清洁无污染的能源，具有许多无可比拟的优点。
中国缺乏高质量的燃料、大量的火力发电厂投资、严重的能源浪费和环境污染。
因此，我们应该充分利用现有的发电能力，解决电力资源利用率低的问题，消除电力资源的浪费。
采用电蓄热式供暖，锅炉蓄热用于夜间低谷电网供暖用水和蓄热。
锅炉水蓄热系统仅在常规电加热锅炉系统上，在增加一套水蓄热装置的基础上，其他部分在结构和常规热源系统上基本相同。
蓄热系统由电热水锅炉、大气蓄热罐、电热锅炉热水循环泵和板式换热器组成。
1.2 蓄热槽分类为了防止电热锅炉低温热水沸腾蒸发蓄热系统，使液体和气体相变，体积增加，通常电热锅炉蓄热温度不超过95℃。
有开放和封闭的储热罐。
采用开放式蓄热水箱，在室内压力下，形成一套低温蓄热系统。
结合闭式蓄热压力罐，形成了加压的低温蓄热系统。
由于封闭式储热罐是一种压力容器，储热罐低温储存时，储热温度与最终提取温度的差异较小，一般规模项目也需要大容量储热罐。
由于火电锅炉的初始资金规模较大，因此，热电锅炉耐压低温蓄热系统的工程实例较少。
1.3 蓄热槽结构根据储热罐的流体混合情况，储热罐可分为三大类：（1）完全混流蓄热储罐：放热运行时系统，储水箱水与箱内水混合后很快，在统一状态下的箱内水温；（2）混流蓄热箱：水箱内的温度分布不均匀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三、 系统特点
• 1) 电锅炉无燃烧，不排出有害气体，无污染，无 噪音，是各种取暖锅炉污染最少的。 • 2) 充分利用低谷电价，运行费用低。 • 3) 自动化程度高，运行安全稳定，具有过温、过 压、过流、短路、断水、缺相等多重自动保护， 实现了机电一体化。 • 4) 电锅炉本体体积小，房屋结构简单、紧凑，不 需要烟囱和燃料堆放场地。 • 5) 热效率高，达到95%以上。
系统流程图
循环泵 采暖循环泵 供水泵
蓄热水箱 电锅炉 蓄热泵
• 电锅炉与储热装置串联、分量蓄热模式设计。 • 配置720KW电锅炉两台，蓄热装置容积定为130m3 （Φ5.5m，H=5.65m）,蓄热装置内介质蓄热至 95℃，采暖板换冷侧供回水温度确定为60℃/50℃， 相应热侧供回水温度为85℃/55℃；生活热水板换 冷侧供回水温度确定为60℃/25℃，相应热侧供回 水温度为95℃/55℃，蓄热装置可利用温差分别为 30℃和40℃。 • 由于生活热水的不均匀性，管网中水流量变化较 大，为了保证未端用户都能得到稳定压力的热水， 系统采用恒压变频供水方式，由压力信号控制生 活热水供水泵变频工作。考虑未端用户在使用热 水时打开水龙头就能得到温度适中的热水，系统 设置了2台生活热水循环水泵。
蓄热式电锅炉供热系统
• 组成： 电锅炉、蓄热水槽、热交换器、循环水泵、 自动控制装置、供配电装置 • 电锅炉：核心部件为电热管 陶瓷电热体 电热管 碳钢电热体 不锈钢电热体
蓄热罐
• 蓄热水槽
混凝土蓄热水池 • 热交换器：板换 • 循环水泵：一次热水泵、二次热水泵（水 温不同）；常压系统的一次泵布置在锅炉 出水侧。 • 配电装置：（配电间距离锅炉小于50m）加 热时每10s投入一组电热管。
设备配置与技术参数
• • • • • • • • •
电热锅炉 720 kW 2台 蓄热装置 130 m3 1个 蓄热水泵 L=70m3/h，H=17m 2台 采暖循环水泵 L=70m3/h，H=33m 2台 采暖板换 800 kW 1台 生活热水板换 1254 kW 1台 生活热水供水泵 L=35m3/h，H=21m 2台 生活热水循环水泵 L=10m3/h，H=20m 2台 电热蒸汽锅炉 370 Kg/h 1台 蒸汽锅炉补水泵 L=0.6m3/h，H=93m 2台
系统图
系统的形式
直供式
循环式
系统的形式
间接加热式
蓄热水槽容量计算
• • • • 形式：圆形和矩形；卧式和立式。 圆形外表面积小，热损失小。 圆桶的直径与高度的比：0.35～0.6 部分蓄热时，水槽容量V： V=Q×K1×K2/(△t×η) • Q:日热负荷平均值，kWh; • K1、K2:热损失附加率； • η ：蓄热效率； △t：二次侧设计温差， ℃ 。
锅炉容量计算
• • • • 1、计算并绘制日热负荷曲线； 2、计算日热负荷平均值Q （kWh） ； 3、确定峰、平、谷三个供电时段； 4、按公式计算电锅炉的容量Qg（kW）： a)全部蓄热 Qg =1.1Q/TS b)部分蓄热（Qg1 和Qg2中大者为锅炉容量） 用电平段时锅炉容量 Qg 1 =1.1Q(1-NS)/Tp 蓄热时的锅炉容量 Qg 2 =1.1Q×NS/TS NS:蓄热量； TS:蓄热时间（低谷电时段）,h Tp：锅炉在用电平段的工作时间，h
工程应用实例1
• 上海电力医院：主楼22层，病床360张，日间热 水耗量90m3。选择2台360kW电锅炉，3只25m3 的不锈钢蓄热水箱。 • 冬季，锅炉的水温加热到75 ℃ ，水箱的水温65 ℃ ，从22：00到3：00加热，水温由35 ℃提高 到65 ℃ ，每天转移低谷电7200kWh； • 夏季，锅炉水温60 ℃ ，水箱水温50 ℃ ，只需1 台360kW锅炉蓄热2小时即可，每天转移低谷电 7200kWh。
蓄热式电锅炉
• 电锅炉即“电加热装置”，在电锅炉基础上加上 蓄热装置，即称为蓄热式电锅炉。 • 一、蓄热式电锅炉的组成 电锅炉本体、电锅炉控制柜、保温式蓄热装置、 循环泵、水处理装置 • 二、系统工作原理 蓄热式电锅炉就是以电锅炉为热源，利用夜间廉 价电力，加热蓄热载体（即热媒，如：水、油、 固体材料等），并将其储存，在电网高峰时段关 闭电锅炉，由储存的热量取出用于供热。
航站楼和 登机长廊
• 能源中心采用水蓄冷技术每年供冷成本可 节约855万人民币，折合航站楼每平方米节 约成本17元，每年节电290万度，节约运行 费用177万元。 •
日本某电力公司 办公楼水蓄冷空调工程
习题：求冷机容量（分全部蓄冷和部分蓄冷冷机优先两种情况） 空调时间 空调负荷/ r t • 8：00～9：00 560 • 9：00～10：00 735 • 10：00～11：00 830 • 11：00～12：00 940 • 12：00～13：00 960 • 13：00～14：00 980 • 14：00～15：00 1000 • 15：00～16：00 935 • 16：00～17：00 780 • 17：00～18：00 540 制冰时间12小时，空调时间10小时，工作转换时间2小时。
蓄热技术在暖通空调的应用
蓄热式电锅炉 20世纪50—60年代，电锅炉在国外先进国家已 得到普遍应用 ，我国90年代开始出现。
蓄热
• 显热蓄热：水、砂石（温度低于150 ℃）、花岗岩、 氧化镁、氧化铝。 • 潜热蓄热： PCM蓄热（phase change material相变 材料）盐、碱、氟化物、氯化物、硫酸盐、亚硝 酸盐等低共熔混合物。盐LiH（人造卫星太阳能发 电）；碱NaOH在美国、日本用于采暖制冷方面； 硫酸盐类 美国Transphase公司开发的相变温度5 (8)℃空调蓄冷用蓄冷材料； • 化学反应蓄热：利用可逆的化学反应的反应热来 进行蓄能。目前仅在太阳能领域受到重视，离实 际应用尚较远。
工程应用实例2
• 江苏省委党校校区电锅炉蓄热系统（改造工程）： • 电锅炉机房位于校区内浴室，原系统2台燃煤锅炉 提供 2#楼及其附楼（宾馆）、4#楼（食堂）的冬 季采暖及生活热水和12#、13#、14#楼（员工宿舍） 和5#、6#（学员宿舍）的生活热水，现改造为由电 锅炉蓄热系统提供，并增加一套电蒸汽锅炉系统， 专供食堂用汽需要。电锅炉蓄热机房总投资156.6万 元（不包括土建费用），系统于2002年11月调试完 成。
(3)广东清远市新北江制药有限公司，工艺用冷，发酵 所产生的热量由10℃的冷水吸收。正常生产时，耗冷 496RT，利用低谷电蓄存冷水，贮水槽容积1,083m3，占 地110m2，蓄冷密度达6.09RT/m3，蓄(调荷)冷量达 6,600RTh，1992年5月投入运行。
90年代以后的水蓄冷工程：
(1)广东东莞生化药厂，水蓄冷系统，空调用冷，贮 水槽750m3，蓄冷密度3.3 RT/m3(10,000大卡/m3)，蓄 冷量达247RTH，1995年4月投入运行。 (2)北京京信大厦，水蓄冷系统，利用原有有效容积 998m3消防水池兼作蓄冷池，蓄冷密度1.59 RT/m3， 蓄冷量为1,587RTH，减少了一台原打算增添的60万大 卡/时的冷水机组。 (3)烟台大酒店，改建成水蓄冷式中央空调系统，水 泥蓄冷水池400m3(消防水池)，冷水温度4-6℃。
• 采暖总面积11300m2，供暖周期为1、2、3、 12月份，每年按120天计算；供暖时间11:0013:00，18:00-6:30（校方定），设计日尖峰 热负荷791KW，日总热负荷7501KWh。 • 生活热水满足525间标准客房的用水要求， 每人每天按120L用水量（60℃），住客率为 80%，生活热水每天的用水总量为101m3 （60℃）。
水蓄冷空调工程简介
• 中国从70年代起，在体育馆建筑中多处采用水蓄冷空调 系统。90年代初，建造和投入运行的蓄冷空调系统有： (1)深圳电子科技大厦，建筑面积6.5万m2，设计冷负 荷3,200RT，蓄冷量8,750RTh，采用法国Cristopia冰球， CIAT单螺杆冷水机组，1993年5月投入运行。 (2)北京日报社，建筑面积1.52万m2，综合办公楼，设 计冷负荷560RT，蓄冷量1,280RTh，采用北京西冷工程 公司的"有压罐式齿球蓄冷器"，卧式蓄冷罐 φ2,400×6,000三台，1993年6月投入运行。
• 电锅炉利用夜间8h低谷电（23:00~7:00）供暖的同 时进行蓄热，在用电高峰期间则利用电锅炉和蓄 热装置联合供热。在过渡季节，蓄热量所占系统 总负荷的比例逐渐增加时，系统也从分量蓄热模 式向全量蓄热模式转换，可以实现避峰运行，从 而大幅节省运行费用。 • 整个系统可按以下4种工作模式运行： a) 电锅炉蓄热兼供热模式； b) 电锅炉单供热模式； c) 蓄热装置单供热模式； d) 电锅炉、蓄热装置联合供热模式。
• 浦东机场二期候机楼（405,000平方米）的 能源中心采用水蓄冷系统为冷源.设计最大 冷负荷24,400RT，总冷负荷328,700RTh，总 蓄冷量106,696RTh. • 冷水机组10台，每台制冷量2,000RT，供水 温度4 ℃、回水温度12 ℃（大温差） 。
• 浦东机场二号能源中心是负责向第二航站 楼和交通中心集中供冷供热的工程，采用 水蓄冷技术。储水罐为两个直径26米、高 23.7米的钢制拱顶，容积各11,600立方米。 白天通过二次循环水泵输送到航站楼，供 给空气调节的终端设备使用。
蓄热式电锅炉的蓄热方式
• 1、常压水蓄热：蓄冷、蓄热一体；简单；单位蓄热 量小，占地面积大。 • 2、高温水蓄热：系统复杂。 • 3、液态高温体蓄热：导热油，单位蓄热量大；易燃， 配备消防设施，系统复杂。 • 4、固态高温体蓄热：加热到800 ℃蓄热；需中间热 媒；加热设备寿命短；金属材料高温氧腐蚀。 • 5、相变材料蓄热：(固液相变潜热），蓄热量较大， 成本高。
