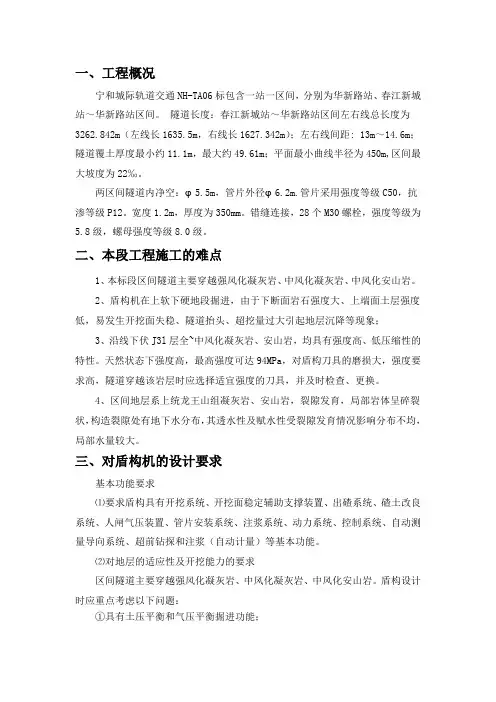

一、工程概况宁和城际轨道交通NH-TA06标包含一站一区间,分别为华新路站、春江新城站~华新路站区间。
隧道长度:春江新城站~华新路站区间左右线总长度为3262.842m(左线长1635.5m,右线长1627.342m);左右线间距: 13m~14.6m;隧道覆土厚度最小约11.1m,最大约49.61m;平面最小曲线半径为450m,区间最大坡度为22‰。
两区间隧道内净空:φ5.5m,管片外径φ6.2m.管片采用强度等级C50,抗渗等级P12。
宽度1.2m,厚度为350mm。
错缝连接,28个M30螺栓,强度等级为5.8级,螺母强度等级8.0级。
二、本段工程施工的难点1、本标段区间隧道主要穿越强风化凝灰岩、中风化凝灰岩、中风化安山岩。
2、盾构机在上软下硬地段掘进,由于下断面岩石强度大、上端面土层强度低,易发生开挖面失稳、隧道抬头、超挖量过大引起地层沉降等现象;3、沿线下伏J3l层全~中风化凝灰岩、安山岩,均具有强度高、低压缩性的特性。
天然状态下强度高,最高强度可达94MPa,对盾构刀具的磨损大,强度要求高,隧道穿越该岩层时应选择适宜强度的刀具,并及时检查、更换。
4、区间地层系上统龙王山组凝灰岩、安山岩,裂隙发育,局部岩体呈碎裂状,构造裂隙处有地下水分布,其透水性及赋水性受裂隙发育情况影响分布不均,局部水量较大。
三、对盾构机的设计要求基本功能要求⑴要求盾构具有开挖系统、开挖面稳定辅助支撑装置、出碴系统、碴土改良系统、人闸气压装置、管片安装系统、注浆系统、动力系统、控制系统、自动测量导向系统、超前钻探和注浆(自动计量)等基本功能。
⑵对地层的适应性及开挖能力的要求区间隧道主要穿越强风化凝灰岩、中风化凝灰岩、中风化安山岩。
盾构设计时应重点考虑以下问题:①具有土压平衡和气压平衡掘进功能;②具有足够的破岩能力;③足够的刀盘驱动扭矩和推力;④合理的刀盘及刀具设计,恰当的刀盘开口率和合理的开口位置;⑤具有高水压状态下的防水密封能力;⑥能够对较大的岩土进行破碎,有效防止堵管;⑦刀盘、刀具、盾壳、等具有足够的耐磨性;⑧具有盾体防扭转能力;⑨足够能力的同步注浆系统;⑩碴土改良系统;⑪盾构的防喷涌功能;⑫防止刀盘中心结泥饼;⑬合理的人舱设计;⑭超前钻探和注浆。
盾构机的设计选型依据

盾构机的设计选型依据-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN盾构机的选型盾构法以其具有较高的可靠性及对周边环境适应性强的特点而在国内外地铁建设中得到了广泛应用,盾构法涉及多门学科,专业性强,尤其是其施工过程完全是工厂化的流水作业,机械化、自动化程度高,其施工效率较其他方法非常明显的优势。
在国内地铁工程中,我国上海市六十年代开始盾构法的试验研究工作,并随着城市建设的发展,特别是近几年来科学技术的进步,新技术、新工艺、新材料、新设备的发展广泛应用,盾构法施工技术也取得较大的发展,至今已使用过近五十余台盾构。
配套施工技术也相应在逐步完善,工程规模和应用范围也相应扩大。
地铁施工条件复杂,涉及城市建筑、管线水网、交通环境、污染控制严格,盾构施工在城市地铁施工中越来越显出其无可比拟的优越性,但是城市施工的首先要保证的前提条件是,由施工造成的地面隆起和沉降不能超出限制标准,否则将破坏地面和其它建筑物,造成巨大的经济损失,甚至人员伤亡的严重后果。
这是城市施工和山岭隧道施工的根本区别,同时也是盾构施工首先需要解决的技术和组织问题。
在围岩状况不佳的地质条件下,采用土压平衡和泥水式盾构开挖能起到保证安全的作用。
盾构施工,首先需要决定盾构机的类型,盾构的形式取决于地质条件。
按结构模式盾构机分为泥水式盾构、敞开式、土压平衡式盾构、硬岩盾构四类。
敞开式盾构用于整个地层稳定,透水率低,涌水能够不采取其它辅助措施则能被控制的区段。
硬岩盾构用于硬度较大,且能够自稳、涌水不大的岩石地层开挖。
土压平衡盾构和泥水式盾构都是利用控制推进的速度和出料的速度来使推进所产生的压力同掌子面的压力相平衡,从而达到维持掌子面稳定,继而维持地面沉降和隆起在控制范围内的作用。
这两类盾构的最大区别是泥水式盾构需要有昂贵的泥浆制备和分离设备,将泥浆通过管路注入到盾构机混合仓内,与开挖下来的碴土进行混合,通过泥浆泵将混合后的碴土抽出到地面以后进行分离处理,泥浆再循环利用。
盾构通用环管片选型技术

一、引言
目前国内地铁盾构隧道衬砌管片形式主要有普通环形式和通用环形式。 普通环形式包括标准环和左右转弯环,在直线段使用标准环,曲线段采 用左右转弯环,竖曲线则使用不同厚度的橡胶垫块拟合,需要设计和加 工直线、左转、右转以及特殊形式的圆环,由于转弯环的拼装点位是较 为固定的,从而不利于在隧道施工中对隧道轴线的精确控制。目前北京、 上海、广州、南京、杭州、天津、西安、哈尔滨等城市地铁采用普通环 管片型式。
mm×K21=1 52.80 m-1m7.(2 ≈24.8×172.=2 49.6 mm7.)1
-7.1
K12
-18.6
18.6
0
0
K13
-17.2
17.2
-7.1
7.1
K14
-13.2
13.2
-13.2
13.2
K15
-7.1
7.1
-17.2
17.2
三、通用环管片选型影响因素
如何在盾构掘进完成一环时通过盾构掘进施工参数进行通 用环管片选型? 错缝拼装 盾尾间隙 推进千斤顶油缸行程差 管片姿态
7.1
-7.1
-17.2
17.2
K2
13.2
-13.2
-13.2
13.2
即沿半K径3 R=3001m7.2的曲线每-1前7.进2 1.2 m-,7.需1 要 24.87.m1 m 的楔形
量以抵K消4 因曲线所18产.6生的内外-1弧8.6长差。 0
0
本工K5程管片环在17平.2 面上的楔-1形7.2量有 37.27.1mm、 34-.73.61 mm、
管片成型轴线与设计轴线的夹角等于盾构轴线与设计轴线夹角加上管 片轴线与盾构轴线夹角。
管片选型技术

▪ 但实际拼装过程中不存在12点与6点拼装点位,而
且一般情况下,本着有利于隧道防水的要求,都只 使用上部6个点位。
管片选型要适应盾构机姿态
▪ 所谓“盾构姿态”是指盾构机的空间方位和 走向、管片是在盾尾内拼装,所以不可避免 地受到盾构机姿态的限制。
▪ 实际施工中盾构姿态失控的主要有两种表现: ▪ 一是使盾构主机偏离DTA, ▪ 二是使盾尾间隙局部变小。
目录
一、盾构机管片选型原则 二、盾构机管片选型依据 三、盾构机电脑管片选型
一、盾构机管片选型原则
管片拼装时,通过转弯环与标准环的组合来 适应不同的曲线要求。管片拼装时按照以下 以下两个原则: 第一,要适合隧道设计线路; 第二,要适应盾构机的姿态。 这两者相辅相成,通过正确的管片选型和选 择正确的拼装点位,将隧道的实际线路调整 在设计线路的允许公差±50mm内。
▪ 同时也可以看出如果继续拼装标准环的话, 下部的盾尾间隙将会进一步减小。通常我们 以各组油缸行程的差值的大小来判断是否应 该拼装转弯环,在两个相反的方向上的行程 差值超过40mm时,就应该拼装转弯环进行 纠偏。
▪ 德国海瑞克公司的土压平衡式盾构机, 20组推进油缸分为A、B、C、D四组,分 别代表上、右、下、左四个方向。
▪ 不同的隧道工程所使用的管片的超前量是不 同的,超前量的大小在隧道管片设计上是最 重要的设计内容。一般超前量的大小起码要 能够适应隧道最小转弯半径的要求。但如果 超前量设计的过大,施工中很容易造成管片 错台和管片失圆,不但给管片拼装带来很大 困难,更影响隧道的防水和美观。
5 KL 6
CL
BL
向左上方倾斜。在对这环管片进行选型的时候, 就应选择一环左转弯环且还过小,盾壳上的力直接作用在管 片上,则盾构机在掘进过程中盾尾将会与管片 发生摩擦、碰撞。轻则增加盾构机向前掘进的 阻力,降低掘进速度,重则造成管片错台(通 过调整盾构间隙,可以大大减少管片错台量), 盾构一边间隙过小,另一边相应变大,这时盾 尾尾刷密封效果降低,在注浆压力作用下,水 泥浆很容易渗漏出来,破环盾尾的密封效果。
盾构选型的原则

盾构选型一般遵循原则归纳如下:(l)以开挖面稳定为核心,盾构选型应在充分把握地层条件的基础上进行。
(2)应考虑土的塑性流动性、土的渗透系数等,这对开挖面的稳定非常重要。
塑性流动性直接影响土的顺畅排出,若地层透水性太高,地下水则可能通过开挖腔室和螺旋输送机内的废渣流入隧道。
一般认为,10m/d的渗透系数是土压平衡盾构作业的经验上限值。
(3)应考虑地下水的含量及水压,这往往要与土的塑性流动性及透水性结合考虑,高水压、高渗透性的情况是非常不利的。
这涉及到是选用泥水盾构还是土压盾构以及盾尾密封的选型。
在日本,特别是饱和砂土层中泥水盾构的使用占绝大多数。
(4)应视地层中有无砂砾和大卵石,这直接影响到土的渗透性、切削刀盘的磨耗、切削刀开挖时对地层的扰动范围、刀盘的开口率、对卵石的破碎方式及其排出方式。
(5)应考虑土层的粒径分布,一般都采用土层颗粒曲线来界定不同盾构的适用土层总的来说,粒径大时宜采用泥水盾构,粒径小时宜采用土压盾构。
(6)隧道的线形和转弯半径也是应考虑的因素,盾构机本体的长度与直径比及盾尾间隙直接影响盾构的转弯及纠偏能力。
一般,长度与直径之比(UD)应妻1.0。
当转弯半径过小时可考虑采用铰接式盾构。
(7)盾构选型时,必须根据土质条件决定切削刀的形状、材质和配置。
必要时同时配置切削刀和滚刀,形成盾构和TBM的混合刀盘。
(8)刀盘的装备扭矩也与盾构选型有关,盾构装备扭矩T=aD3(D为盾构外径,a为扭矩系数,对泥水盾构a=9一15;土压盾构a=8一23)。
显然,采用泥水盾构有利于减小刀盘切削阻力,从而减轻主轴承的负荷。
(9)盾构施工对周围环境的影响也是盾构选型时应考虑的因素。
比如地层变形的许可程度、有无地下构筑物等,再比如泥水处理以及废渣的倾倒是否对环境有污染等。
(10)盾构的选型还应考虑对工作环境的影响。
比如,盾构的刀盘驱动是液压驱动还是电动驱动。
液压驱动效率低,噪声大,洞内温度上升快,而电动驱动效率高,洞内环境好(噪声小、温度低)网。
盾构选型与要点

3. 盾构设计的要点
➢ 1.刀盘设计 盾构对地层的适应性,基本取决于刀盘设计是否合理。如何选择安全 、经济的刀盘是摆在设计人员面前的重要课题。 ➢ 2.刀具选择与布置 刀具形式按适合地层条件的原则选择,刀具的高度需要根据地层条件 和旋转距离推算出来的磨损量、掘进速度和切削速度、刀具布置位置 求出的切入深度等决定。 ➢ 3.推进系统与刀盘驱动系统设计优化 盾构总推力根据各种推进阻力的总和及其所需要的富余量决定。充分 了解不同盾构类型阻力组成及计算方法,同时根据实际经验分析。盾 构千斤顶的选型和配置应根据盾构的操作性、管片组装施工的方便性 等确定。
挖砾石地层时,须按排土能力研究输送机类型和尺寸大小,尤其在 透水性好的地层条件下使用无轴螺旋输送机,需要认真研究止水性 等压力保持能力。 • 泥水盾构排渣应系统应具有足够的能力以满足开挖面的稳定控制和 渣土的流体输送,需考虑适合于盾构推进速度、地层条件等确定。
3. 盾构设计的要点
➢ 4.盾尾与盾尾密封 盾尾长度根据隧道覆土厚度、管片宽度、管片拼装方式和形状、盾尾 密封的形状及其层数决定,有时需要考虑施工过程更换盾尾密封等,另 外,考虑到隧道的曲线施工等因索,要有一定的盾尾间隙。对于 长距 离、高水压等条件,应慎重考虑盾尾密封层数与密封刷的可更换性。 ➢ 5.排渣系统 盾构排渣设备应具适合围岩条件,具有将渣土顺利排出的能力。 • 螺旋输送机的形式大致分为有轴螺旋输送机和无轴镙旋输送机。开
在盾构选型时,最为重要的是要以保持开挖面稳定为基本 原则。为了选择合适的盾构类型,除对地层条件、地下水 进行调查以外,还要对用地环境、竖井周围环境,特别是 城市中施工场地条件、安全性、经济性等作充分考虑。
1.影响盾构选型的主要地质因素
根据德国海瑞克的经验,常用的土压与泥水盾构选择应考虑的地 层条件及颗粒尺寸因素如图所示
过江隧道工程方案设计规范

过江隧道工程方案设计规范一、总则为了保障过江隧道工程的安全、可靠、经济、合理,满足城市发展和交通需求,制定本规范。
二、术语和定义隧道工程:指在地下或水下,专门用于道路、铁路、地铁、水利、排水、通风、供电、通信、供水等设施的建筑工程。
隧道:指一种地下工程结构,是由两个及以上的隧道围岩围起来的交通通道。
隧道工程方案:指隧道工程设计的整体方案。
三、设计依据1.《城市道路设计规范》2.《城市隧道设计规范》3.《隧道工程施工技术规范》4.国家相关标准和法律法规四、方案设计内容1. 选址(1)选址要充分考虑地质构造、地震状况、地下水位、城市规划、交通需求等因素。
(2)选址范围内应避开地震断裂带、活断层、地质灾害隐患区等危险区域。
2. 隧道类型(1)根据具体情况选择盾构隧道、钻孔隧道或切割法隧道等。
(2)隧道类型的选择要考虑地质条件、交通需求、施工技术等因素。
3. 结构设计(1)根据地下水位、地质条件等进行合理的隧道横断面设计,保证隧道结构的承载能力和稳定性。
(2)隧道结构设计要考虑地震影响,并采取必要的防震措施。
4. 排水设计(1)根据地下水位和降雨情况进行合理的排水设计,保证隧道内部干燥。
(2)设置排水系统,包括排水管道、泵站等,保证隧道排水畅通。
5. 通风设计(1)根据隧道长度、交通量等因素进行科学的通风设计,保证隧道内空气流通。
(2)根据烟气扩散情况,设置必要的排烟系统,保证隧道内部烟雾排放畅通。
6. 照明设计(1)根据隧道长度、曲线、坡度等因素进行合理的照明设计,保证隧道内照明充足。
(2)设置备用照明系统,以备主要照明系统出现故障时使用。
7. 施工工艺(1)根据隧道类型和地质条件选择合适的施工工艺,保证施工安全和质量。
(2)根据隧道交通需求,合理安排施工进度,减少对交通的影响。
8. 环境保护(1)在隧道施工和运营过程中,严格执行环境保护法律法规,做好环境影响评估和环境监测工作。
(2)采取必要的噪音、振动等控制措施,减少对周边环境的影响。
盾构机管片选型和安装

盾构管片选型和安装林建平在盾构法施工中,管片的选型和安装好坏直接影响着隧道的质量和使用寿命。
本文根据广州地铁三号线客~大区间的实际施工情况,就盾构管片选型和安装技术做总结分析。
一、工程概况客~大盾构区间分为两条平行的分离式单线圆形盾构隧道,总长度为3016.933米,管片生产与安装2011环。
管片外径6000mm,内径5400mm,宽度1500mm,防渗等级S10,砼C50。
依据配筋将管片分为A、B、C三类,C类配筋最高、B类配筋最低;管片的楔形量38mm,分左转、右转、标准三类。
二、管片的特征1、管片的拼装点位本区间的管片拼装分10个点位,和钟表的点位相近,分别是1、2、3、4、5、7、8、9、10、11。
管片划分点位的依据有两个:管片的分块形式和螺栓孔的布置。
拼环时点位尽量要求ABA(1点、11点)形式。
在广州盾构隧道管片要求错缝拼装,相邻两环管片不能通缝。
管片拼装点位有很强的规律,管片的点位可划分为两类,一类为1点、3点、5点、8点、10点;二类为11点、2点、4点、7点、9点。
同一类管片不能相连,例如1点后不能跟3、5、8、10这四个点位,只能跟11、2、4、7、9五个点位。
在成型隧道里两联络通道之间的奇数管片是同一类,偶数管片是同一类。
(竖列表示拼装好的管片,横向:√-表示可选后续的管片;×-表示不可选后续的管片)2、隧道管片排序鉴于管片拼装的规律性,所以盾构施工前必须对隧道管片做好排序,并根据设计,模拟出联络通道和泵房位置,管片拼到联络通道处时,点位要正好和设计点位符合,否则联络通道位置会被改变。
在本工程中,是从左线始发,第325、326环处是联络通道,此处拼装点位是11点,将标准块A3块拼到洞门位置。
盾构始发时的负环是6环,1环零环。
从负环到325环共332环,第325环是11点,相当于第332环是11点,那么负环第一环点位应该是1点,或3点、5点、8点、10点。
管片排序时,要优化洞门的长度,在广州洞门长度要求在400mm以上,一环管片的长度是1500mm,在条件允许的条件下,通过调整始发负环的位置,把每节隧道两端的洞门长度之和控制在1500mm以内,当隧道长度除以管片长度的余数大于两倍最小洞门宽度800mm(各地洞门的最小宽度要求不同)时,就取余数的一半为洞门长度。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
过江地铁隧道盾构机选型陈珊东(广东华隧建设股份有限公司,广州510635)摘要:根据江底的工程地质条件和水文条件,以及江底隧道施工的特点,提出了使用于江底隧道施工用盾构机的型号和基本配置要求。同时还就泥水式平衡盾构机的体系选择、刀盘配置做了讨论。关键词:盾构机选型;泥水盾构;过江中图分类号:U455.3+9文献标志码:B文章编号:1672-741X(2009)增刊1-0069-04
ModelSelectionofShieldMachineforRiver-crossingMetroTunnelCHENShandong(GuangdongHuasuiConstructionStockCo.,Ltd.,Guangzhou510635,China)
Abstract:Accordingtoengineeringgeologicalconditionsandhydrologicconditionsatthebottomoftheriverandcon-structioncharacteristicofriver-crossingtunnel,themodeofshieldmachineforriver-crossingtunnelconstructionandfundamentalconfigurationrequirementsareputforward.Meanwhile,adiscussionontheselectionofsoilwaterbalanceshieldmachineandcutterheadsconfigurationhasalsobeenmade.Keywords:modelselectionofshieldmachine;soilwatershieldmachine;river-crossing
0引言
随着城市交通拥挤程度的增加和轨道交通技术的发展成熟,对城市地下铁道发展的要求越来越高,城市地下铁道网络也不断增加。而在地铁隧道施工过程中,常常遇到穿江过河的工程,特别是在华南地区施工中,几乎每条地铁隧道都要从江底下穿过,甚至多次穿越。江底施工常伴随着浅覆土、江水潮汐变化、透水性强的淤泥和沙层等不利因素,因此在选择盾构机这一关键的施工设备时应该充分考虑开挖面的稳定性和适用性。盾构机的掘进模式由最初的手掘式到全机械式,到现在的土压平衡和泥水式平衡盾构机。现代盾构机已在控制系统、开挖面压力控制、数据采集等方面发展很快。地层适应性也从开始的单一地层到现在的复杂地层。隧道形状也从圆形发展到双圆、椭圆、矩形等多种形式。盾构直径尺寸也不断向超大、微小2个方向发展。直径18m的盾构机已在研制生产,小到直径200mm的微型盾构(顶管)已在工程中得到应用[1]。盾构技术的应用越来越广,如水工隧道、地铁隧道、市政管道等。而且随着压气换刀技术的发展,一次掘进距离也不断拉长。也正因为盾构机规格型号的多样性和专业型,所以选择时要特别注意适用于江底施工。本文从盾构机的机型,刀盘形式和环流体系等方面介绍了盾构机的选型。1选型考虑要素以及注意点1.1工程地质和水文条件对于过江隧道,其地质条比较复杂,富水沙层和淤泥较多,自稳性较差,通常是由多种地层复合而成。由于地铁线路设计的原因,在江底覆土较薄,最小可能还小于盾构机直径,并且通常还伴随着江水涨潮和落潮。如广州地铁三号线沥大区间穿越的三支香水道,覆土厚度为7.4~8.6m,仅略大于盾构直径,隧道穿越该水道初始51m为全断面中风化层,其余则为上软下硬地层,隧道上方存在淤泥及淤泥质土等软弱地层(盾构穿越该水道期间河水深度涨潮时为6.5m,退潮时为4.7m)。因此要有很好的江底适应能力,能够很好地保持开挖面的压力平稳。1.2曲线或者小半径转弯的需要
根据交通网络规划原则,地铁隧道肯定存在转弯部分;车站也通常设计为上坡进站下坡出站,同样存在曲线部分;地铁隧道在过江的时候,必然也是一个锅底型的线路。因此盾构机性能,应满足曲线推进和小半径转弯的要求。1.3同一台盾构机多次解体、搬运、组装调试与掘进
盾构机的使用寿命一般可达8~10km(按照主轴
收稿日期:2009-04-01;修回日期:2009-04-03作者简介:陈珊东(1984—),男,广东梅州人,2006年毕业于华南农业大学电气化专业,助理工程师,现从事隧道及地下工程施工机械管理。
第29卷增刊12009年4月隧道建设TunnelConstructionVol.29Sup.1Apr.2009承10000h计算)[2],而盾构法隧道工程标段划分一般在2个区间左右,单线长度不大于3km,低于盾构机的使用寿命,需要解体,转场和组装。因此所选盾构机在确保适应江底地层施工的前提下,须能够方便拆装,满足多次组装、解体和吊装运输的要求。2盾构机机型的确定对于过江隧道,泥水式平衡盾构机和土压平衡盾构机均有顺利完成的先例,但究竟采用那一种机型技术上更优越,经济上更合理,性能更稳定,则必须从盾构机的工作原理、适用地质领域的宽窄、经济指标以及对环境的影响等进行综合比较之后,才能得出正确的决策。其内容与结果见表1。表1泥水式平衡盾构机和土压平衡盾构机性能比较[3]Table1PerformanceComparisonbetweenSoilWaterBalanceShieldMachineandEarthPressureBalanceShieldMachine[3]序号项目泥水式平衡盾构机土压平衡盾构机1出土方式管路泵送螺旋出土机2适用地层黏土、砂、卵石黏土、砂、卵石3开挖面稳定性稳定比泥水式稍差4地面沉降性沉降很小沉降小5刀盘阻力较小稍大6耐压能力耐高水压耐高压性稍差7配套设施多一般8综合造价稍高一般9适用直径范围范围广不适合10m以上10隧道环境较好稍差(粉尘较多)11掘进速度快(比土压稍慢)快通过上表比较可以发现,泥水式平衡盾构机在开挖面稳定性,沉降控制度,耐高水压性和刀盘阻力方面均优于土压平衡盾构机,而这一点恰恰是过江隧道所最需要控制好的地方。否则一旦出现开挖面失稳或者是江底沉降过大,往往造成严重的后果,甚至整条隧道报废。另外,泥水式平衡盾构机开挖的隧道环境良好,少尘土和化学污染,比较适合员工工作。因此,虽然土压平衡盾构机有经济上和速度的优势,但是在隧道过江要求稳定的特殊工作环境下,泥水式平衡盾构机无疑是最优的选择。3泥水式平衡盾构机的配置选择3.1刀盘部分的选择盾构机的刀盘,是隧道挖掘的开路先锋,是直接面对土层的工具,因此刀盘的选择是盾构机选择关键。如果没有选择好刀盘,再好的后配套设备也是无济于事。广州地铁三号线施工过程中,就出现过因为刀盘过于脆弱而发生辐条断裂的严重事件。3.1.1盾构机刀盘形式和支撑方式的选择盾构机刀盘形式,主要有面板式、辐条式和复合式3种刀盘,支撑方式一般有中心支撑、中间支撑和周边支撑3种。根据江底常见的上软下硬的地层施工经验显示,中心支撑复合式刀盘可以达到较好的开挖面稳定性的需要,较长的使用寿命和较低的工程造价,并且可以减少结泥饼的机会。3.1.2刀盘驱动方式的选择
刀盘驱动系统是盾构机的重要组成部分,需要完成切削土体、搅拌泥浆的任务。传统的驱动方式多为液压驱动,这种方式在刀盘启动扭矩、均匀加速和刀盘微动方面有良好的表现。但存在液压驱动噪音大、维护费用较高、需经常更换液压油和能耗大的缺点。随着异步电动机变频调速技术的发展成熟,其使用效果已经逐渐接近或者达到液压驱动的表现,并且有价格低廉、无需经常更换液压油、能量转换效率高、噪音小、污染少、维护方便的优点。故从盾构机刀盘驱动效率的高低,后续设备的多少,设备维护保养的难易、综合经济效益以及作业人员工作环境的优劣等方面综合考虑,江底隧道施工用盾构机,其刀盘的驱动方式以变频电机驱动为好,这也是发展的大趋势。3.1.3刀盘开口率的选择
刀盘开口率是刀盘面板开口部分的面积与刀盘面积的比值,切削的碴土通过刀盘的开口部分流往土仓,通过与泥浆混合并泵送出去。刀盘设计时,应在刀盘中心部分留有开口,便于渣土的流动,防止在中心部分形成泥饼。配合复合式刀盘的设计,刀盘开口宜采用楔形结构,开口从中间往边上逐渐变大,以利于碴土进入土仓和泥浆混合。在过江的泥水盾构中,因江底水压较大,沙层较多且透水性良好,故刀盘的开口率一般取10%~20%;如果江底地层中黏土较多,则适当加大开口率,减少泥饼产生的几率。3.1.4仿形刀的设置
隧道施工不可避免会有小半径曲线掘进,这个时候就需要用到仿形刀进行超挖。因此要在刀盘一个径向的两边配备2把仿形刀。根据超挖范围的要求,在需要的时候从辐条2端径向伸出仿形刀,实现仿形切削,扩大径向挖掘面,再配合铰接的使用,就可以实现小半径的转弯。仿形刀伸出值一般为100mm左右,由油压千斤顶控制。3.1.5刀盘选择其他注意事项
1)在江底黏土较多的时候,应选用带冲刷管路的
刀盘。这种刀盘里面设计有泥浆管路,可以在需要的时候对刀盘前面进行冲刷,减少泥饼的产生。效果类似于土压盾构机的泡沫管。但这个冲刷管路容易造成开挖面失稳,故使用时需注意地层。2)搅拌棒设计在刀盘的背面和土仓壁上,可以改
善泥浆的均匀性,使得环流系统顺畅,减少管路堵塞和泥饼现象。视土仓大小,搅拌棒一般伸出刀盘后端面
07隧道建设第29卷约800mm,刀盘背面的主动搅拌棒和土仓上的被动搅拌棒应设计在不同的轨迹线上,可以增加搅拌效果。3)滚刀和软岩刀的互换性。江底地层复杂,常常夹杂有硬岩和软岩。故刀盘应可以安装不同的刀具,适应不同的地层。3.2环流系统的选择3.2.1体系的选择环流体系主要为日本体系的直接控制型和德国体系的间接控制型2种。直接控制型是将泥浆从地面泵送至开挖面,与开挖的渣土混合成浓泥浆后再泵送到地面处理。间接控制型由压缩空气和泥浆组成,其中压缩空气起缓冲和压力设定的作用。并将盾构机开挖工作面分为土仓(前仓)和气仓(后仓),土仓充满泥浆,气仓充满压缩空气和泥浆,2个仓底部相通。根据压力学原理,通过设定气仓的压力,就可以间接控制掌子面的压力。同时由于空气的缓冲作用,使液位波动时对开挖面压力影响较小。因此间接控制型泥水平衡盾构与直接控制型相比,对开挖面土层支护更为稳定,对江底的沉降控制更为方便和可靠[4]。也方便以后气压开仓的需要。故江底隧道施工用盾构机,应选择带气压仓的间接控制型。3.2.2环流泵(电机)的选择作为泥水加压平衡盾构来说,环流泵就像人的心脏一样,给整个环流系统提供动力,因此环流泵的选择很关键。一般来说,盾构机的环流系统厂家都有良好的设计,但选型的时候应注意以下几点问题:1)环流泵的耐磨性能。因泥水加压平衡盾构的渣土都是泵送出去的,所以要求泵有很好的耐磨性能。2)泵的密封要好。如果密封不好的话,漏浆的情况就不可避免了。3)泵的组合最好是大功率,少台数。对比土压平衡盾构机来说,泥水加压平衡盾构本身就有比较多的配套设施,所以应尽量减少泵的台数,减少故障几率。并且大功率的泵,可以胜任比较复杂的地层和较长的隧道。3.3砾石处理措施的选择在江底挖掘的时候,难免会遇到砾石。而砾石是环流系统的天敌,很容易造成环流管路堵塞,使得排渣不畅。因此一定要选择一种合适的砾石处理措施,减少因砾石而停机的时间。常见的泥水加压平衡盾构的砾石处理装置有:1)破碎机———装于开挖面泥水压力室或者是管路中间,破碎机破碎砾石后,用管路送到地面;2)采石箱———装于管路中,其中放入砾石选择机,积满后取出;3)旋转阀———装于泥水压力室处,在不变动泥水压力的情况下连续取砾石。用于开挖面砾石量较多的场合。考虑到盾构机掘进的连续性,安装破碎机是比较好的解决办法,可以在掘进的同时消除砾石的影响。但考虑到安装在泥水压力室的破碎机很难维护和保养,故推荐选择安装在管路中间的破碎机。而且这种破碎机还可以在没有砾石的路段停用,节省能源[5]。
