工程材料——软件A卷
建筑材料试卷A卷答案
福建建材工业学校考试试卷(A)卷答案2013—2014 学年第一学期期末考课程名称：建筑工程材料与检测考试时间：120分钟专业年级班学号姓名一、填空题(每小题2分，共20分)1、质量数据的特征值中用来描述数据集中趋势的特征值是算数平均数、样本平均值。
2、在水泥胶砂强度试验中使用的砂必须是标准砂。
3、测定水泥安定性可以使用的两种方法分别是维勃稠度仪、雷氏夹膨胀值测量仪。
4、碎石强度通常是采用岩石立方体的抗压强度和碎石的压碎值两种方法测定。
5、拌合混凝土时掺入一定的外加剂能改善混凝土的性能，比较常见的混凝土外加剂有减水剂、早强剂、引气剂、缓凝剂、速凝剂膨胀剂、防冻剂、阻锈剂（列举其中四种）。
6、混凝土的和易性是一项综合性的技术指标，包括流动性、黏聚性、保水性三种性质。
7、在砂浆抗压强度试验中，三组试件的抗压强度分别为15.0MPa、10Mpa、9Mpa，则这组试验的最终结果是10MPa 。
8、砂浆的保水性用分层度来表示。
分层度愈大，表明砂浆的保水性愈差。
9、混凝土的养护方法可分为人工养护、自然养护。
10、钢筋型号HRB400,d=10mm代表的钢筋是直径10mm，屈服强度为400MPa的热压带肋钢筋。
二、判断题（每小题1分，共15分）1、钢筋的抗拉强度通常是以屈服强度、抗拉强度和伸缩率来表示的。
（×）2、在钢材的分类中，按照用途可以将钢材分为结构用钢、工具用钢、特殊用钢。
（√）3、体积密度是指单位体积（含材料实体及闭口孔隙体积）物质颗粒的干密度。
（×）4、安定性不合格的水泥应作为废品处理，不能用于工程中。
（√）5、水泥净浆安定性试验中，当两个试饼判别结果之间有矛盾时，其安定性为不合格。
（√）6、混凝土的抗拉强度很低，一般为抗压强度的14%-18%。
（×）7、养护预制件、现浇构件的方法主要是人工养护。
（×）8、在砂浆抗压强度试验中砂浆拌制成型时，若砂浆稠度>50mm则应采用人工振捣成型。
工程材料与热处理试卷A 答案 (2)
********职业学院2019至2020学年第1学期期末考试19级数控技术专业《工程材料及热处理》试题A卷一、填空题（每空2分，共30分）1、金属材料的常用力学性能指标主要包括强度、塑性、硬度、冲击韧性、疲劳强度。
2、金属材料的铸造性主要取决于金属的流动性、收缩性、偏析。
3、晶体与非晶体的根本区别在于内部原子排列是否有规则。
4、金属结晶过程就是：不断形核和晶核不断长大的过程。
5、根据溶质原子在溶剂晶格中所占据的位置不同，固溶体可分为置换固溶体和间隙固溶体。
6、铁素体是_体心立方晶格，奥氏体是面心立方_晶格。
二、选择题（每小题2分，共20分）将正确的答案写在括号里．．．．．．．．．．．（A）1、测定半成品、毛坯、铸件的硬度，一般选用（）。
A．布氏硬度计 B.洛氏硬度计 C.维氏硬度计（B）2、金属的强度越低、塑性越好，其（）越好。
A．铸造性能 B.压力加工性能 C. 焊接性能（C）3、奥氏体在1148℃时溶碳能力可达（）。
A．6.69% B.4.3% C.2.11%（A ）4、低温莱氏体的组织由（）组成的机械混合物。
A.珠光体和渗碳体B.奥氏体和渗碳体C.铁素体和渗碳体（A）5、铁碳合金随着碳的质量分数的增加，其强度、硬度，塑性、韧性降低。
其原因是其组织中的渗碳体的质量分数增高。
A.增高B.降低C.关系不大、合金渗碳钢在渗碳后必须进行（），才能使用B.退火C.淬火+中温回火、冷却转变停止后仍未转变的奥氏体称为（）B.残留奥氏体C.低温奥氏体、以下牌号中，属于工具钢的是（）B.65MnC.T10A）的能力B.高硬度和高耐磨性C.高耐蚀性、金属在固态下随温度的改变，由一种晶格转变为另一种晶格的现象，称为B.同素异构转变C.共晶转变三：简答题(共20分)1、什么是钢的退火？列举生产中常用的退火方法。
（10分）保温适当时间后，在炉中缓慢冷却的热处理工艺称为退火。
3种即可，5分）10分）经保温后快速冷却已获得马氏体或下贝氏体组织的热处理工艺5分）淬火的目的是为了获得马氏体，提高钢的力学性能，提高其硬度和5分）密 封 线 内 不 准 答 题班级 学号 姓名 注 意 ① 密封线内不准答题。
工程材料试卷及答案

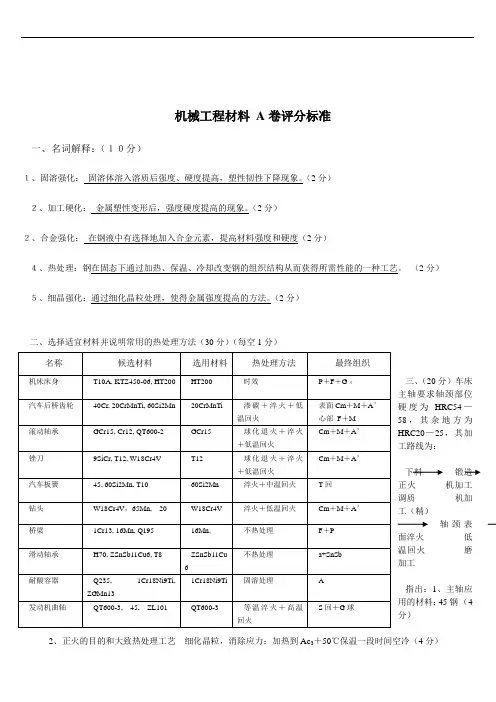

机械工程材料A卷评分标准一、名词解释：（１０分）１、固溶强化：固溶体溶入溶质后强度、硬度提高，塑性韧性下降现象。
（2分）２、加工硬化：金属塑性变形后，强度硬度提高的现象。
（2分）２、合金强化：在钢液中有选择地加入合金元素，提高材料强度和硬度（2分）４、热处理：钢在固态下通过加热、保温、冷却改变钢的组织结构从而获得所需性能的一种工艺。
（2分）５、细晶强化：通过细化晶粒处理，使得金属强度提高的方法。
（2分）二、选择适宜材料并说明常用的热处理方法（30分）（每空1分）三、（20分）车床主轴要求轴颈部位硬度为HRC54—58，其余地方为HRC20—25，其加工路线为：下料锻造正火机加工调质机加工（精）轴颈表面淬火低温回火磨加工指出：1、主轴应用的材料：45钢（4分）2、正火的目的和大致热处理工艺细化晶粒，消除应力；加热到Ac3＋50℃保温一段时间空冷（4分）3、调质目的和大致热处理工艺强度硬度塑性韧性达到良好配合淬火＋高温回火（4分）4、表面淬火目的提高轴颈表面硬度（4分）１．低温回火目的和轴颈表面和心部组织。
去除表面淬火热应力，表面M＋A’心部S回。
（4分）四、选择填空（20分）（每空2分）1．合金元素对奥氏体晶粒长大的影响是（d ）（a）均强烈阻止奥氏体晶粒长大（b）均强烈促进奥氏体晶粒长大（c）无影响（d）上述说法都不全面2．适合制造渗碳零件的钢有（c）。
（a）16Mn、15、20Cr、1Cr13、12Cr2Ni4A （b）45、40Cr、65Mn、T12（c）15、20Cr、18Cr2Ni4WA、20CrMnTi3．要制造直径16mm的螺栓，要求整个截面上具有良好的综合机械性能，应选用（c ）（a）45钢经正火处理（b）60Si2Mn经淬火和中温回火（c）40Cr钢经调质处理4．制造手用锯条应当选用（a ）（a）T12钢经淬火和低温回火（b）Cr12Mo钢经淬火和低温回火（c）65钢淬火后中温回火5．高速钢的红硬性取决于（b ）（a）马氏体的多少（b）淬火加热时溶入奥氏体中的合金元素的量（c）钢中的碳含量6．汽车、拖拉机的齿轮要求表面高耐磨性，中心有良好的强韧性，应选用（c ）（a）60钢渗碳淬火后低温回火（b）40Cr淬火后高温回火（c）20CrMnTi渗碳淬火后低温回火7．65、65Mn、50CrV等属于哪类钢，其热处理特点是（c ）（a）工具钢，淬火+低温回火（b）轴承钢，渗碳+淬火+低温回火（c）弹簧钢，淬火+中温回火8. 二次硬化属于（d）（a）固溶强化（b）细晶强化（c）位错强化（d）第二相强化9. 1Cr18Ni9Ti奥氏体型不锈钢，进行固溶处理的目的是（b）（a）获得单一的马氏体组织，提高硬度和耐磨性（b）获得单一的奥氏体组织，提高抗腐蚀性，防止晶间腐蚀（c）降低硬度，便于切削加工１０.推土机铲和坦克履带板受到严重的磨损及强烈冲击，应选择用（b ）（a）20Cr渗碳淬火后低温回火（b）ZGMn13—3经水韧处理（c）W18Cr4V淬火后低温回火五、填空题(20分) （每空1分）1、马氏体是碳在a-相中的过饱和固溶体，其形态主要有板条马氏体、片状马氏体。
工程材料_试题
2003—2004学年第二学期《工程材料》考试试卷（A 卷） 授课班号 班级 学号 姓名 成绩一、 填空题（3分/题）1、在铸造生产中，为获得细晶粒，常用的方法有 。
2、间隙固溶体与间隙相在相结构上的区别是 。
3、60钢的塑性较30钢 （高、低），原因在于 。
4、绘出45钢室温下平衡组织示意图，其中组织组成物有 和 ；组成相有 和 。
5、回火索氏体比正火索氏体的σ-1高，δ、αK 好，是因为。
6、熔点为327℃的铅板，室温下进行拉拔后，其硬度上升，是因为 ；放置一段时间后，铅板又象塑性变形前一样柔软了，这是因为 。
7、T8钢的强度较T13钢 （高、低），原因在于。
8、感应加热表面淬火，淬硬层深度取决于 。
9、T12钢制丝锥预备热处理为正火+球化退火， 进行正火的目的是 ，进行球化退火的目的是 。
10、GCr15是 ，其最终热处理方式是和 。
11、高速钢W18Cr4V 最终热处理经淬火后需经560℃回火，是因为 。
12、热处理过程包括 三个阶段。
13、在硬度相同情况下，具有 的金属组织，耐磨性更好。
14、机械零件选材的一般原则是。
15、ZGMn13既耐磨又耐冲击是因为。
16、利用手册按力学性能数值选材时，除了要综合考虑材料强度、塑性、韧性的合理配合外，还必须考虑相应的方法和充分考虑对零件力学性能的影响。
二、选择题：（2分/题）1、合金的相结构分为（）A、固溶体和金属化合物B、间隙相和间隙固溶体C、体心立方和面心立方2、合金钢淬火变形开裂的倾向比碳素钢小，是因为（）A、合金元素提高了钢的淬透性，降低了淬火内应力。
B、合金元素提高了钢的回火稳定性。
C、合金元素提高了钢的马氏体转变温度。
3、亚共晶白口铸铁1000℃时，组织中由哪些相组成（）A、Fe3C+A+Ld B、Fe3C+A C、Ld+A4、45钢Ac1=730℃, Ac3=780℃,加热到760℃充分保温后，奥氏体中含碳量（）A、等于0.45%B、大于0.45%C、小于0.45%5、钢的质量以（）划分A、碳的含量多少。
2013年材料科学与工程基础 A卷答案及评分标准
天津工业大学2013-2014 学年第 1 学期材料科学与工程专业《材料科学与工程基础》课程期末考试试卷（A）答案及评分标准班级：姓名：学号：注：闭卷考试，考试时间100分钟一、填空（每空1分，共20分）①.根据晶体对称性，晶体被划分为七大晶系，其中对称性最高的是立方晶系，对称性最低的是三斜晶系。
②.金刚石为共价晶体结构，C—C间形式网络状连接，金刚石晶体的致密度为34% 。
③.晶体结构中主要存在两种间隙形式，它们是四面体和八面体。
对于CaF2晶体结构，Ca2+离子作面心立方堆积，F-离子填充全部四面体间隙。
④.一晶面在x、y、z轴上的截距分别为2a、3b、6c，该晶面的晶面指数（321）。
⑤.对于凝聚态系统三元合金相图，当自由度f=0时，最大的相数为 4 。
⑥.阿道夫.菲克研究固体中原子的迁移速率，研究结果表明：扩散中原子的通量与质量浓度梯度成正比，此即菲克第一定律，定律中扩散通量J的物理意义为单位时间内通过垂直于x轴的单位面积的原子数量。
⑦.对于多晶材料，扩散物质可沿三种不同路径进行，即晶体内扩散（D L）、晶界扩散（D B）和样品自由表面扩散（D S），三种扩散具有不同的扩散系数，其相应的扩散系数按由小到大的顺序为D L＜D B＜D S。
⑧.位错的基本类型包括刃位错、螺位错和混合位错。
⑨.对于大多数中间相，原子间的结合方式属于金属键与其他典型键（如离子键、共价键）相混合的一种结合方式。
因此，它们都具有金属性。
（指中间相材料所表现的物理性能。
）⑩.组分A和组分B形成共晶组织，一般来讲，所获得的共晶组织的熔融温度低于(低于或高于)组分A和组分B的熔点。
⑪.铁碳合金相图中共析组织叫珠光体，同理，共晶组织叫莱氏体。
⑫.如右图所示，三元合金相图的浓度三角形ABC中。
根据重心规则，M、N、S为三个三元合金，P点位于△MNS的交叉位置。
⑬.在单元合金相图中，晶体的升华曲线与液体的蒸发曲线的交点是该晶体的熔点。
工程材料试卷试卷三答案
模拟试卷三答案一、填空题（共30分，每空1分）1．16Mn 是 低合金结构 钢，其碳的质量分数是 0.16% 。
2．Q235A 是 碳素结构 钢，其中“A ”的含义是 质量等级为A 。
3．HT200中的“200”的含义是： σb ≥200MPa 。
4．GCr15是 滚动轴承 钢，其Cr 的质量分数是 1.5% 。
5．α-Fe 和γ-Fe 的晶格结构分别是： 体心立方 、 面心立方 。
6．按几何形式，实际金属中的晶体缺陷分为： 点缺陷 ， 线缺陷 ， 面缺陷 。
7. 马氏体（M ）是碳溶于 α-Fe 所形成的 过饱和间隙 固溶体。
8．球化退火主要用于 过共析 钢，其加热温度为： Ac 1+20～30℃ 。
9．T12钢（Ac 1≈730℃，Accm ≈820℃）退火小试样经700 ℃、780 ℃、860 ℃加 热保温，并在水中冷却得到的组织分别是： P+F ， Fe 3C+M+Ar ， M+Ar 。
10．为强化表面，渗碳件应选 低碳 钢，表面淬火应选 中碳 钢。
11．渗碳钢在渗碳后缓慢冷却，由表面向心部的组织分布依次为：P+网状 Fe 3C Ⅱ ， P ， P+F 。
12．冷变形后的金属进行加热时将发生 回复和再结晶 。
13．过共析钢淬火加热温度越高，淬火后马氏体中含碳量越 高 ， 残余奥氏体的量越 多 。
14．M 的显微组织形态有 板条状和片状 两种，其中 板条状 的韧性较好。
15．为了改善碳素工具钢的切削加工性，常采用的热处理是： 球化退火 。
模拟试卷三答案（正确√错误×，请将答案填入表格）1．钢的热处理是通过加热，保温和冷却，以改变钢的形状、尺寸，从而改善钢的性能的一种工艺方法。
2．室温时，晶粒度级别越高，则金属的强度、塑性愈好。
3．锻轧时应将钢加热到单相的奥氏体区进行。
4．调质处理是淬火+中温回火。
5．固溶体的强度比溶剂的强度低。
6．珠光体、索氏体、屈氏体都是铁素体和渗碳体组成的机械混合物。
工程材料试卷A
院、系领导A卷审批并签名广州大学2014-2015学年第一学期考试卷课程材料科学与技术考试形式（闭卷，考试）学院系专业班级学号姓名_ 题次一二三四五总分评卷人分数20 10 10 40 20 100评分一、填空题（每空1分，共20分）1、晶体与非晶体结构上的最根本的区别是。
2、一般可把材料的结合键分为共价键、离子键、金属键、和分子键四种。
3、一般将工程材料分为金属材料、陶瓷材料、高分子材料和复合材料等四大类。
4.一般工程结构用金属是多晶体，在各个方向上的性能相同，这就是实际金属的各向同性现象。
5.实际金属存在点缺陷、线缺陷和面缺陷三种缺陷。
实际晶体的强度比理想晶体的强度高（高，低）得多。
6．根据组成合金的各组元之间的相互作用不同，合金的结构可分为两大类：固溶体和金属化合物。
固溶体强度硬度比纯金属的高。
7．共析钢加热至Ac1时将发生珠光体向奥氏体的转变，其形成过程包括四个阶段。
二、判断题（对打√，错打“×”并改错，每小题1分，共10分）（×）1.随奥氏体中碳含量的增高，马氏体转变后，其中片状马氏体减少，板条状马氏体增多。
（×）2.室温下，金属晶粒越细，则强度越高，塑性越低。
（√）3.当把亚共析钢加热到Ac1和Ac3之间的温度时，将获得由铁素体和奥氏体构成的两相组织，在平衡条件下，其中奥氏体的碳质量分数总是大于钢的碳质量分数。
（×）4.实际金属和合金中，自发形核往往起着优先和主导的作用。
（×）5.形成树枝状晶体时，枝晶的各次晶轴将具有不同的位向，故结晶后形成的枝晶是一个多晶体。
（√）6.马氏体是碳在α－Fe中所形成的过饱和固溶体；当发生奥氏体向马氏体的转变时，体积发生膨胀。
（×）7.表面淬火既能改变工件表面的化学成分，也能改善其心部组织与性能。
（×）8.高碳钢淬火时，将获得高硬度的马氏体，但由于奥氏体向马氏体转变的终止温度在0℃以下，故钢淬火后的组织中保留有少量的残余奥氏体。
重庆大学工程材料试卷及答案
材料专业01,02班〈〈材料科学与工程基础〉〉试题 （A 卷） （参考答案）一、填空题（每空1分，共24分）1、体心立方晶胞原子数是 2 ，原子半径是 √3 /4 a ，致密度为 0.68 ，配位数为 8 。
2、金属晶体中常见的点缺陷有 空位、间隙原子 ；线缺陷是 位错 ；最主要的面缺陷是 相界、晶界、亚晶界 。
3、结晶的进行是依靠两个密切联系的基本过程实现的，这两个过程是 形核 和 核长大 。
4、金属塑性变形的两种基本方式是 滑移 和 孪生 。
5、钢的奥氏体化分为 形核 、 核长大 、 非A 相溶解 和 均匀化 等四个基本过程。
6、钢铁材料中的马氏体常见组织形态有 M 板 和 M 针 ，其亚结构分别是 位错 和 孪晶 。
7、根据共析钢转变产物的不同，可将C 曲线分为 P 、 B 和 M 三个转变区。
8、钢中的硫和磷是有害杂质，硫的最大危害性是 热脆 ，磷的最大危害性是 冷脆 。
二、判断题（正确打“√”、错误打“×”。
每题1分，共10分）1、在立方晶系中，(111)⊥[110]。
（× ）2、间隙相是溶质原子溶入溶剂晶格形成的固溶体。
（× ）3、体心立方晶体可以沿()101-晶面上的[111]晶向滑移。
（√ ）4、在铁碳合金中，只有共析成分的的合金才能发生共析反应。
（× ）5、退火态铁碳合金室温下的组织均为铁素体加渗碳体。
（× ）6、所谓本质细晶粒钢，就是一种在任何加热条件下晶粒均不粗化的钢。
（×）7、钢中合金元素含量越多，则淬火后钢的硬度越高。
（× ）8、具有低温回火脆性的钢，从回火温度快冷至室温即可避免产生回火脆性。
(X) 9、表面淬火既能改变钢的表面化学成分和性能，又能改善其心部的组织与性能。
(X)10、在灰铸铁中，碳主要以石墨形式存在。
（√ ）三、名词解释（每题4分，共16分） 固溶强化 过冷奥氏体 晶间腐蚀 滑移变形四、问答题（每题5分，共15分）1、晶粒大小对常温下金属的力学性能有何影响？试提出三种细化晶粒的方法，并简述其原理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试卷编号： ________ （A ） 卷
工程材料及机械制造基础 课程 课程类别：必修 闭卷（“）、开卷（范围） 一、 填空题（将正确答案填在横线上，每空 1分，共20分） 1. 金属晶体结构的缺陷主要有 ___________ 、 __________ 、 _____ 2. 金属的结晶过程是由 _________ 和 ________ 两个基本过程组成的
3. 碳钢是指含碳量小于 __________ %勺铁碳合金。
4. 由一种液相同时结晶出两种成分和结构皆不同的固相，这种转变称为 ____________ 其转变产物 称为 _________ 。
5. 碳钢是指含碳量小于 __________ %勺铁碳合金。
6. 热处理工艺都是由 _____________ 、 ___________ 和 __________ 三个阶段组成。
是 ___________ （何种材料）。
8. ___________________________________________ 金属冷加工和热加工的界限是以金属的 来区分的。
9 •金属在固态下，随温度的改变，由一种晶格转变为另一种晶格的现象称为 ________________ 10. 铸件的凝固方式可分为 ______________ 、 _____________ 和 ___________ 三种类型。
11. 马氏体的形态在两种典型，即 ______ 状马氏体和 ______ 状马氏体
判断题（正确打V,错误打X,每小题 1分,共15分）
金属弹性模量是一个对金属组织不敏感的机械性能指标
）
2•碳在a -Fe 中的溶解度比在丫 -Fe 中的溶解度小。
（ 、 3 •包晶转变是在恒温下进行的。
（
、
-
尸尸#产尸 A.JT
尸Z##
尸#z rz 5
尹
尸/尸/2尸尸点尸/尸###/
尸/
■-zf?
尸孑/■尸# $#/
■Jr 尸JrEFPz 尸J/MLKVK
尸孑r KXP#
尸/
•rrz f
• •名签生学
号学 级班 业专。
果后切一的起引此由担承，性重严的弊作、纪违试考道知并，律纪
场
考守遵格严将我：诺承
华东交通大学2009-2010年度第一学期试卷
()： 题号
—— 二
三 四 五 六 七 八 九 十 总分 计分人
题分 20 15 15 15 15 10 10
100
签名
得分
考生注意事项：1、本试卷共_6_页，总分100分，考试时间120分钟。
2、考试结束后，考生不得将试卷、答题纸和草稿纸带出考场。
4 •只有共析成分的钢才发生共析转变
5•珠光体、索氏体、屈氏体都是片层状的铁素体和渗碳体混合物，所以它们的力学性能相同
（）
6. 过冷奥氏体在冷却分解时，所有的转变均为扩散转变。
（）
7. Fe 3C1与FaG的形态与晶体结构均不同。
（）
8. 二元合金在发生共晶转变过程中L、a、B三相共存。
（）
9. 机床床身可选用灰铸铁。
（）
10. 随着温度降低，碳在奥氏体中的溶解度慢慢升高。
（）
11. 在室温下，金属的晶粒愈小，则强度、硬度愈高，塑性、韧性愈差。
（）
12. 固溶体的晶格类型与溶质的晶体类型相同。
（）
13. T10钢的含碳量为10% （）
14. 灰铸铁件可进行表面淬火。
（）
15. 板条马氏体也称为孪晶马氏体。
（）
三、单项选择题（把正确答案填入括号内，每空1分，共15分）
1 .用拉伸试验不能测定材料的（）性能指标。
（A）强度；（B）塑性；（C）冲击韧性
2.S —Fe是具有（）晶格的铁。
（A）体心立方；（B）面心立方；（C）密排六方
3. 间隙固溶体的（）。
（A）溶解度是无限的（B）溶剂原子和溶质原子相差很大（C）晶格不畸变
4. W18C4V勺含碳量（）。
（A）小于1%;
（B）大于1%; （C）等于％
5. T10钢的室温组织是（）。
（A）二次渗碳体+珠光体；（B）珠光体；（C）铁素体+珠光体
6. 共析钢的过冷奥氏体在350r〜230r的温度区间等温转变时，所形成的组织是（）
（A）索氏体；（B）下贝氏体；（C）上贝氏体
7. 合金调质钢的含碳量一般是（）。
％〜%
（A）<% （B）%〜% （O >%
8. 退火和下面哪一种冷却工艺相符（）。
（A）炉冷（B）空冷（C）油冷
9. 为了消除金属在变形时产生的内应力而保留形变强化性能，应采用的方法为（）
（A）再结晶退火；（B）低温回火；（C）低温退火
10. 在常用的工程材料中，耐热性最高的一类是（）
（A）金属材料；（B）陶瓷；（C）有机高分子材料
11. 下列钢号中属于弹簧钢的是（）
（A）16Mn （B）20Mn2 （C）65Mn碳 C :〜
12. 铝合金的焊接工艺性能（）
（A）很好；（B）—般；（C）不够好
钢属于（）
（A）碳素结构钢；（B）调质钢；（C）普通低合金钢
14.将变形金属加热发生再结晶转变时（）
（A）只有晶格类型发生变化；（B）只有晶粒大小、形状发生变化; （C）晶格类型、晶粒大小、形状都发生变化
15钢的质量分类是根据（）
（A）含碳量；（B）力学性能；（C）S P含量
四、问答题（15 分）
1. 马氏体（3分）
2. 加工硬化（3分）
3. 枝晶偏析（3分）
4 •固溶体（3 分）
5.球化处理（3分）
五、综合题目（18）
请根据铁碳相图及所学知识解答下面问题
巌的原了百分戲
（1 ）根据组织特征，写出铁碳合金按含碳量划分的类型；［3分］（2）写出相图中三条水平线上的反应及反应类型；［3分］
3）分别写出亚共析钢、亚共晶白口铸铁在冷却过程中的相变过程和结晶组织示意图；
[3 4）40 钢从液态缓冷至室温，计算其在室温下各相和各组织组成物的相对重量百分数。
[6
六.综合题3（共22分）：
有两块共析钢钢片，均加热至730C以上，分别以不同方式冷却。
钢片的冷却曲线及该钢材
的“C'曲线如下图
(1)回答①②③④点各是什么组织(8分)
(2)请问钢片1和钢片2所用的热处理工艺是什么(8分)
(3) 2点和4点的硬度哪一个高(6 分)
片
钢1
與
10
10
10。
