基于Arduino的智能花盆设计综述
基于单片机的智慧花盆
基于单片机的智慧花盆智慧花盆是指通过单片机技术与传感器技术相结合，实现对植物生长环境的智能监控和调节，以满足植物生长的需要，提高种植效率的一种智能化产品。
在现代科技的推动下，智慧花盆正在逐渐走进人们的生活，为生活带来了更多的便利和乐趣。
基于单片机的智慧花盆采用单片机作为主控芯片，通过传感器对土壤湿度、温度、光照等环境参数进行监测，实现对植物生长环境的实时监测和自动调节。
利用单片机的控制功能，可以实现对植物的自动浇水、光照、通风等管理，使植物在良好的生长环境下茁壮成长。
智慧花盆的出现，为植物的养护带来了更多的科技手段，使植物的生长状况得到更好的保障。
智慧花盆的制作首先需要选择合适的单片机作为主控芯片，常用的有Arduino、STM32等，然后根据植物的生长需求选择相应的传感器模块，如土壤湿度传感器、温度传感器、光照传感器等。
接着，通过电路连接和编程，实现传感器对环境参数的监测和单片机对植物生长环境的控制。
将电路板、传感器模块等部件组装在花盆内部，形成一个完整的智慧花盆系统。
智慧花盆的制作不仅需要一定的电子技术和编程基础，还需要对植物生长环境的需求有一定的了解，只有全面考虑植物的生长需求，才能制作出符合实际需求的智慧花盆产品。
以下是一份基于Arduino的智慧花盆制作过程和实现功能的介绍。
一、智慧花盆的制作过程1. 准备材料制作智慧花盆首先需要准备一块Arduino开发板，根据需要选择不同版本的Arduino，再准备土壤湿度传感器、温度传感器、光照传感器等传感器模块，这些传感器模块可以直接购买现成的，也可以自行组装。
还需要准备一块小型的水泵和水管，用于实现自动浇水功能。
还需要准备适当大小的花盆、电源模块、跳线等相应的器材。
2. 硬件连接将Arduino开发板与传感器模块进行连接，通常使用跳线即可完成，将传感器模块的数据线与Arduino开发板的数字或模拟引脚相连，同时接入电源模块。
如果需要实现自动浇水功能，则还需将水泵与Arduino开发板进行连接。
基于单片机的智慧花盆
基于单片机的智慧花盆智慧花盆是一种利用单片机技术的智能花盆，通过单片机实现对花盆环境的监测和控制，可以自动浇水、调节光照和温度等功能，帮助植物生长，并且可以通过手机或电脑远程监控和控制花盆环境，非常方便实用。
本文将介绍基于单片机的智慧花盆的设计和实现过程。
一、智慧花盆的设计原理智慧花盆的设计原理主要是通过单片机对花盆环境参数进行监测，包括温度、湿度、光照等，然后根据预设的控制策略来自动控制浇水、调节灯光等操作。
还可以通过网络连接实现远程监控和控制。
下面将详细介绍智慧花盆的设计原理。
1. 环境监测智慧花盆需要监测的环境参数主要包括温度、湿度和光照。
通过传感器可以实时监测这些参数，并将监测到的数据传输给单片机进行处理。
2. 控制策略针对不同的植物种类，智慧花盆需要制定不同的控制策略，包括浇水量、光照时间等。
这些控制策略可以通过预设参数来实现。
3. 远程监控与控制通过网络连接，可以将智慧花盆的监测数据传输到手机或电脑上，用户可以随时了解花盆的环境参数，并进行远程控制。
二、智慧花盆的实现过程接下来，将介绍基于单片机的智慧花盆的具体实现过程。
1. 硬件设计智慧花盆的硬件设计主要包括传感器、单片机、执行部件（如水泵、灯光）、以及通信模块等组成。
（1）传感器温度、湿度和光照传感器是智慧花盆的核心部件，通过它们可以实时监测花盆的环境参数。
（2）单片机单片机是智慧花盆的控制核心，它接收传感器的数据，并根据预设的控制策略来控制执行部件进行操作。
（3）执行部件执行部件包括水泵和灯光等，通过单片机的控制可以实现自动浇水和调节光照。
（4）通信模块通过Wi-Fi或蓝牙模块，可以将花盆的监测数据传输到手机或电脑上，实现远程监控和控制。
2. 软件设计智慧花盆的软件设计主要包括单片机的程序设计和手机APP的开发。
（1）单片机程序设计单片机程序设计主要包括传感器数据的处理和执行部件的控制逻辑。
根据预设的控制策略，单片机可以实现自动控制浇水和调节光照等功能。
关于利用arduino开发板制作智能花盆的研究报告(米思奇)
关于利用arduino开发板制作智能花盆的研究报告开心农场，也称“凤耕园”是我们学校的综合实践劳动基地，我们观察、认识、记录校园种植的农作物的同时，老师还会要求我们按时令种植一种蔬菜，并观察其成长过程，获得相应的劳动技能的同时，大大增强我们热爱生活、热爱自然、热爱生命的积极性。
每当寒暑假，我们有的同学要回外省老家，担心放在家里的植物没人照顾，要把菜苗带回老家，很是麻烦。
学习了arduino的美思齐编程后，我们兴趣小组进行花盆自动浇水的研究，研究的方式是理论+实验不断尝试，现将研究过程展示如下：一、小组成员XX 五年级XXX 五年级XXX 三年级二、研究过程网上购买湿度传感器及水泵后，在老师的指导下，我们先做的土壤湿度检测试验：将湿度传感器（通过LM393）接到arduino板上。
1、VCC接电源正极3.3-5V2、A0 接ARDUINO A13、D0 接ARDUINO D14、GND接电源负极上传代码如下：通过串口监视器，我们直观测到了当前传感器的湿度值在1000左右。
第二步，接水泵试机。
老师故意引导我们做了一个失败的试验。
我和小伙伴们将水泵正极接ARDUINO A6脚，负极接GND。
然后上传程序，用电脑USB给ARDUINO供电。
结果无论我们将温度值改多少，水泵都不抽水。
后来老师告诉我们水泵必须另供电，并问我们小电流控制大电流必须用到什么元件？于是有了第三步，加接继电器，并重新设计接线及代码，老师给我们提供一个手机通电宝给水泵供电。
需要说明的是，水泵的红线接继电器常开，电源正极继电器公共端，黑线和电源负极接到一起，我们弄了半天才理解。
实验第四步，添加显示屏有小伙伴提出能不能用显示屏显示当前的温湿度呢？我们也进行了尝试：发现完全可以实现。
需要指出的是要用到以下库（COPY到LIB目录里）DHTlib 和LiquidCrystal_I2C，否则编译不过关。
实验第五步，通过简单的继电器控制水泵的开关的研究，到温湿度在LED1602上显示，到用湿度传感器输入值来控制水泵的开与关。
基于单片机下的新型智能花盆设计
三、软件设计
2、数据处理：将采集到的数据进行解析，得到环境参数的实际值。同时，将 数据存储到单片机的EEPROM中，以便掉电后仍能保存数据。
三、软件设计
3、输出控制：根据环境参数的实际值和设定的阈值，控制浇灌系统的水量。 可以采用PWM信号控制水泵的工作时间，以达到调节水量的目的。
四、实现效果
在软件方面，程序流程主要包括数据采集、数据处理和输出控制三个环节。 数据采集主要从传感器读取环境参数；数据处理则是对采集到的数据进行解析和 存储；输出控制则是根据处理后的数据来调节浇灌系统的水量。此外，还可以加 入定时器功能，定时为植物浇水。
三、软件设计
1、数据采集：通过单片机的I/O口读取传感器的数据，可采用中段式或循环 查询方式实现。
参考内容
内容摘要
随着科技的进步和人们生活水平的提高，智能化已经成为日常生活中不可或 缺的一部分。在家庭园艺领域，智能花盆也逐渐受到人们的青睐。基于物联网技 术的智能花盆，不仅具备了传统花盆的美化环境功能，还融合了现代化的科技元 素，为人们带来了更为便捷和高效的种植体验。
一、智能花盆的设计Fra bibliotek1、硬件设计
四、实现效果
通过单片机和传感器的配合，智能花盆能够实现对温度、湿度和光照等环境 的实时监测，并根据监测结果智能调节浇水量。与传统花盆相比，智能花盆可以 更好地满足植物在不同生长阶段的需水量，帮助植物健康生长。同时，智能花盆 还具有定时浇水功能，方便用户设置浇水时间和次数，让植物享受更加人性化的 照料。
基于单片机下的新型智能花盆 设计
01 一、设计思路
目录
02 二、硬件设计
03 三、软件设计
04 四、实现效果
05 五、未来展望
06 参考内容

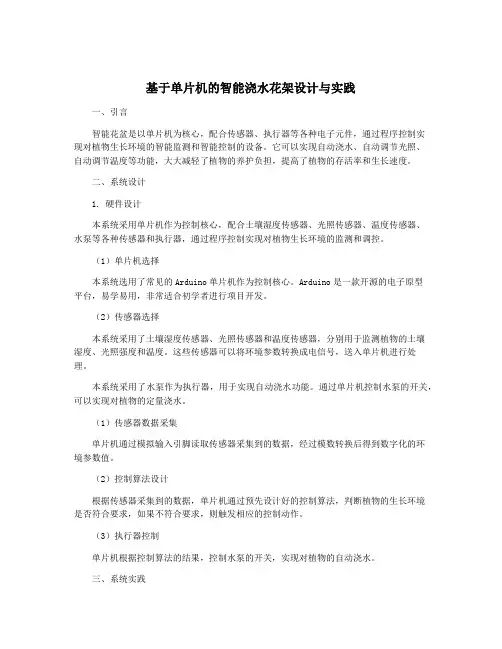

基于单片机的智能浇水花架设计与实践
基于单片机的智能浇水花架设计与实践一、引言智能花盆是以单片机为核心，配合传感器、执行器等各种电子元件，通过程序控制实现对植物生长环境的智能监测和智能控制的设备。
它可以实现自动浇水、自动调节光照、自动调节温度等功能，大大减轻了植物的养护负担，提高了植物的存活率和生长速度。
二、系统设计1. 硬件设计本系统采用单片机作为控制核心，配合土壤湿度传感器、光照传感器、温度传感器、水泵等各种传感器和执行器，通过程序控制实现对植物生长环境的监测和调控。
（1）单片机选择本系统选用了常见的Arduino单片机作为控制核心。
Arduino是一款开源的电子原型平台，易学易用，非常适合初学者进行项目开发。
（2）传感器选择本系统采用了土壤湿度传感器、光照传感器和温度传感器，分别用于监测植物的土壤湿度、光照强度和温度。
这些传感器可以将环境参数转换成电信号，送入单片机进行处理。
本系统采用了水泵作为执行器，用于实现自动浇水功能。
通过单片机控制水泵的开关，可以实现对植物的定量浇水。
（1）传感器数据采集单片机通过模拟输入引脚读取传感器采集到的数据，经过模数转换后得到数字化的环境参数值。
（2）控制算法设计根据传感器采集到的数据，单片机通过预先设计好的控制算法，判断植物的生长环境是否符合要求，如果不符合要求，则触发相应的控制动作。
（3）执行器控制单片机根据控制算法的结果，控制水泵的开关，实现对植物的自动浇水。
三、系统实践将土壤湿度传感器、光照传感器、温度传感器分别连接到单片机的模拟输入引脚，连接水泵到单片机的数字输出引脚。
还需为单片机连接至电源和接地。
2. 程序编写通过Arduino官方提供的开发环境，编写程序，实现对传感器数据的读取，控制算法的设计以及对水泵的控制。
3. 系统调试将装配好的智能浇水花架放置在植物旁边，观察传感器采集到的数据，通过修改程序中的控制算法来达到植物生长环境的优化。
四、成果与展望经过系统的实践，成功实现了智能浇水花架的设计与制作。
基于单片机的智慧花盆
基于单片机的智慧花盆智慧花盆是一种基于单片机技术的智能设备，它可以自动监测植物所需的环境条件，并根据植物的需求进行自动灌溉和光照控制。
智慧花盆不仅可以帮助植物生长，还可以方便植物爱好者进行植物养护。
本文将介绍智慧花盆的原理、功能和制作过程。
智慧花盆的原理智慧花盆的核心原理是基于单片机技术的自动控制系统。
通过传感器检测植物的土壤湿度、光照强度和温度等环境参数，然后根据这些参数控制水泵进行灌溉和调节LED光源进行光照。
利用单片机技术，可以实现智慧花盆的智能控制和监测功能，帮助植物实现最佳生长条件。
智慧花盆的功能智慧花盆可以实现以下几个主要功能：1. 自动灌溉：通过土壤湿度传感器监测植物的土壤湿度，当土壤干燥时自动启动水泵进行灌溉，保证植物的水分供应。
2. 光照控制：利用光敏电阻传感器检测光照强度，根据植物所需的光照条件，自动调节LED光源的亮度和时间，保证植物的光合作用和光照需求。
3. 环境监测：通过温湿度传感器监测植物生长环境的温度和湿度等参数，以便及时调节环境条件，适应植物生长需求。
4. 远程监控：通过连接无线模块和手机APP，实现对智慧花盆的远程监控和控制，方便用户进行植物养护。
智慧花盆的制作过程智慧花盆的制作过程包括硬件部分和软件部分。
在硬件部分，需要准备单片机（如Arduino、Raspberry Pi等）、传感器模块（土壤湿度传感器、光敏电阻传感器、温湿度传感器等）、执行器模块（水泵、LED灯等）、无线通信模块（Wi-Fi模块或蓝牙模块）、电源模块等。
在软件部分，需要编写控制程序，包括传感器数据采集、控制算法设计、用户界面设计等。
制作智慧花盆的具体步骤如下：1. 准备硬件模块：选购所需的硬件模块，并搭建硬件平台，包括搭建传感器模块、执行器模块和单片机模块的连接和布线，搭建电源供应和外壳结构等。
2. 编写控制程序：在单片机上编写控制程序，包括传感器数据采集、控制算法设计和用户界面设计等。
可利用Arduino、Raspberry Pi等开发平台，选择合适的控制器和编程语言。
基于单片机的智能花盆浇水系统设计参考文献
基于单片机的智能花盆浇水系统设计参考文献1. 程卡莱多维奇等人，基于Arduino的智能植物灌溉系统设计与研究，2017年第3期，信号与智能处理杂志。
这篇文章介绍了如何使用Arduino单片机设计和构建智能植物灌溉系统。
文中提到了使用土壤湿度传感器进行土壤湿度检测和根据检测结果控制水泵的原理。
文章还介绍了系统的硬件组成和软件编程细节，并给出了实验结果和性能评估。
2. 罗伯特·史密斯等人，单片机控制的智能花盆系统设计，2018年，电子技术与计算机科学杂志。
该论文详细描述了一种基于单片机控制的智能花盆系统的设计和实现。
作者介绍了多种传感器，包括温度传感器、湿度传感器和光线传感器，用于监测环境条件。
文章还讨论了控制策略和电路设计，并给出了系统的性能评估和实验结果。
3. 马克斯和斯科特，基于Raspberry Pi的智能花盆系统的设计与实现，2019年，自动化与遥感技术杂志。
这篇文章介绍了一个基于Raspberry Pi的智能花盆系统的设计和实现。
作者详细描述了系统的硬件组成和软件编程，包括根据土壤湿度和环境温度来控制水泵和灯光等设备。
文章还提到了远程监控和遥控功能，以及通过云平台进行数据分析和智能决策的思路。
4. 田静等人，基于物联网的智能花盆浇水系统设计，2020年第5期，现代电子技术。
该文章介绍了一种基于物联网的智能花盆浇水系统的设计。
作者详细描述了硬件设计和软件编程，包括使用湿度传感器和WiFi模块来实时监测和远程控制系统。
文章还讨论了系统的能耗优化和扩展性，并给出了系统测试和评估结果。
5. 理查德·詹姆斯等人，基于无线传感器网络的智能花盆系统设计与实现，2017年，计算机通信与信息杂志。
这篇文章介绍了一种基于无线传感器网络的智能花盆系统的设计与实现。
作者讨论了传感器节点的布局、网络通信协议和数据处理算法。
文章还提到了系统的实时监测和远程控制功能，并通过实验评估了系统的性能和稳定性。
基于Arduino的智能浇水花盆
• 171•为了解决养花过程中因为无法准确判断盆栽的生长状况以及缺乏时间疏于对盆栽的照顾这一情况。
我们制作了一款可用手机控制的以单片机Arduino 为主控板的智能浇水花盆。
由蓝牙作为手机和单片机的通信渠道，简单的手机操作即可实现自动检测、自动浇水、提示报警等功能。
随着人们生活水平的逐渐提高，智能家居产品变得越来越受欢迎：天猫精灵、小爱同学、扫地机器人、Aqara 智能开关、小度在家等智能家居领域的优秀产品受到了人们的广泛关注。
智能花盆隶属于智能家居的其中一种，作为智能家居和办公室种植花卉的新型科技，它的未来发展也成为研究者们争先研究的对象。
Arduino 是一款便捷灵活、方便上手的开源性电子器件。
包含硬件（各种型号的Arduino 板）和软件（Arduino IDE)。
在本文中，我们使用Arduino 制作一款简单的智能花盆，方便人们照顾绿植。
1 总体设计本系统是由主控制器、传感器模块、电源模块、输出控制模块、蓝牙模块、上位机组成。
由Arduino Nano 作为主控板，利用传感器采集周围环境数据，根据当前环境下土壤湿度参数，对水泵、报警进行控制从而达到对植物智能浇水的目的。
此外，通过智能手机APP 对采集数据进行显示，并以实现人机互动。
图1所示为系统总体框架图。
HC-05蓝牙模块与上位机进行通信连接，将采集到的土壤湿度数据传输给上位机，上位机进行分析并下达具体的执行命令。
图2为硬件连接电路图。
图2 为硬件连接电路图2.1 Arduino NanoArduino Nano 比Arduino UNO 体积小，功耗低，其拥的一个USB 口，8路模拟输入(可连接水位水滴传感器模块)，14路I/O 口（可连接继电器、土壤温湿度传感器、LED ），一个16MHz 晶体振荡器，一个ICSP header 和一个复位按钮通道对于本项目完全足够。
其核心处理器为ATmega328(Nano3.0)， 完全能满足本系统的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于Arduino的智能花盆设计综述
摘要本文提出了一种基于Arduino的智能花盆的设计方案，介绍了系统总体结构及工作过程，简述了基于Arduino的智能花盆的硬软件设计。
该系统大大节省了养花的时间，提高了养花的简便性，进而达到美化环境的作用。
关键词Arduino；温湿度检测；智能控制
前言
随着社会经济的发展，人们生活水平的提高，人们越来越注意身边环境的美化和空气质量的改善。
绿色植物可有效地净化空气，形成绿色视野，促进人们身心健康。
很多办公室、高级会所、家庭都种植有绿色植物，而其生存环境需要人工保持。
如果没有充分接收阳光照射将影响植物的健康生长，室内温度对植物的生长发育也起着至关重要的作用。
当人们忘记浇水时，这些绿色植物就会因缺水而干枯死亡。
本设计利用各种传感器将相关检测信息送入控制器，控制器根据绿植物生长的需求，发出相应指令，驱动电磁继电器使滴灌系统工作，及时给植物补充水分。
也可启动LED植物生长灯，改善绿色植物的光照强度，促进植物的生长。
1 Arduino主控芯片介绍
Arduino是2005年由欧洲开发团队开发的一款便捷靈活的开源电子原型平台，包含硬件部分Arduino电路板和程序开发环境Arduino IDE。
本设计选用了Arduino Uno。
Arduino Uno是基于ATmega328P的单片机开发板，有14路数字输入/输出引脚（其中6路可以用作PWM输出）、6路模拟输入[1]。
2 系统硬件电路设计
2.1 系统总体设计
本系统包含土壤湿度传感器、空气温湿度传感器和光照传感器以及电磁继电器、LED植物生长灯两个执行机构。
控制器接收传感器的检测数据，发出控制指令，使执行机构按控制要求工作。
系统组成如图1所示。
2.2 数据采集
（1）空气温湿度检测
室内空气温湿度检测选用了DHT11数字温湿度传感器。
它是一款含有已校准数字信号输出的温湿度复合传感器，产品为4针单排引脚封装，为单线制串行接口，体积超小、功耗极低。
（2）土壤湿度检测
将土壤湿度传感器，放置在花盆固定位置，其DO引脚随着湿度不同，输出不同的数字量信号。
根据不同花卉的生长要求的不同，在控制器中设定高、低两个阈值。
当DO引脚输出值低于低阈值A时，控制器发出指令，继电器动作控制水泵对花盆浇水；当DO引脚输出值高于高阈值B，停止水泵。
（3）光照强度检测
光敏电阻传感器对环境光线敏感，其DO数字输出端与Arduino Uno相连，通过Arduino获得的高低电平信号，从而确定环境光线亮度的改变。
传感器与控制器的接线图如图2所示。
2.3 LCD显示
本设计中Arduino直接驱动1602液晶屏，显示检测数据。
两者间的通信，采用4位连接法，节省I/O 脚位，送到LCD的数据被分为两次传送——先送高4位，再送低4位。
LCD液晶显示屏接线图如图3所示[2]。
2.4 继电器执行机构
控制模块采用Relay module 继电器作为控制水泵的输出设备。
图4所示为继电器控制电路接线图，其中NO为常开接点，COM 为公共接点，IN为控制接点。
植物生长灯的工作状态由室内温湿度传感器和光敏传感器的检测值决定，实验中采用三色灯模拟植物生长灯，通过调节红、绿、蓝三种光线的亮度，实现多种色光的变化，模拟了植物生长灯的不同工作状态。
3 软件设计
本系统软件利用Arduino IDE开发环境进行编程。
程序由系统主程序、显示控制子程序、温湿度检测子程序等模块组成，其中土壤湿度检测流程如图5所示[3]。
部分温湿度检测及LCD显示子程序如下：
void loop（）{
int chk；
Serial.print（”DHT11，＼t“）；
chk = DHT.read（DHT11_PIN）；switch（chk）{
caseDHTLIB_OK：
Serial.print（“OK，＼t”）；
break；
caseDHTLIB_ERROR_CHECKSUM：Serial.print（“Checksum error，＼t”）；break；
caseDHTLIB_ERROR_TIMEOUT：Serial.print（“Time out error，＼t”）；break；
default：
Serial.print（“Unknown error，＼t”）；break；
}
Serial.print（DHT.humidity，1）；Serial.print（“，＼t”）；
Serial.println（DHT.temperature，1）；lcd.setCursor（12，0）；
lcd.print（DHT.humidity，1）；
lcd.setCursor（8，1）；
lcd.print（DHT.temperature，1）；
delay（1000）；
}
4 结束语
本设计利用土壤湿度传感器、室内温湿度传感器、光照传感器，实时监测绿植生长环境状态，Arduino处理器根据检测数据，控制滴灌系统电磁继电器和LED 植物生长灯改善绿植生长条件。
这款智能花盆的设计思想可以拓展到现代农业的自动灌溉，果树自动浇水和园林的草地自动喷灌等多方面。
参考文献
[1] 张炳权，田思庆，吴迪，等. 于Arduino/Android的养殖场环境监控系统设计[J].安徽农业科学，2017，45（1）：209-211.
[2] Massimo Banzi.爱上Arduino（第2版）[M].北京：人民邮电出版社，2012：33.
[3] 明日学院.Android开发从入门到精通（项目案例版）[M].北京：中国水利水电出版社，2017：309.。
