安全带是车辆中的一种安全装置，主要用于保护车内乘员在发生碰撞时不被甩出车外，避免或减轻伤害。
它的工作原理如下：1. 拉力限制器：当发生剧烈碰撞时，安全带上的拉力限制器会通过感应器感知到碰撞的力度，然后通过限制牵引装置上的张力来限制乘员上身的前倾，减少颈部和胸部受力。
2. 预紧器：在发生碰撞时，安全带上的预紧器会通过感应器感知到碰撞的力度，然后利用惯性推子将安全带迅速拉紧，使乘员身体迅速贴近座椅，增加身体的阻尼，在发生碰撞冲击时减少身体的前后移动。
3. 飞快的撞击时脱扣：当安全带在发生车辆意外翻滚时，安全带上的撞击时脱扣装置会通过感应器感知到车辆的翻滚状态，然后迅速松开安全带，以避免乘员在车辆翻滚时被安全带束缚。
安全带通过限制乘员的上身前倾、减少身体的前后移动和在车辆翻滚时松开束缚，保护乘员免受严重伤害。
安全带 原理
安全带的工作原理
一、约束位移
当车辆发生碰撞时，乘客会因惯性向前移动，安全带通过约束位移来防止乘客身体向前冲。
安全带能够迅速地拉紧，将乘客紧紧地固定在座椅上，防止他们撞到仪表盘、方向盘或挡风玻璃。
二、分散冲击力
当车辆受到强烈冲击时，安全带通过分散冲击力来减轻对乘客的伤害。
安全带的设计能够吸收碰撞能量，减轻对乘客的冲击力，减少对身体的伤害。
三、保持稳定
安全带的设计能够帮助乘客保持身体稳定，减少在车辆急转弯或急刹车时的晃动。
安全带能够提供一定的支撑力，使乘客的身体保持稳定，减少因晃动而受到的额外伤害。
四、自动调整
现代安全带通常配备自动调整装置，能够根据乘客的体型自动调整安全带的松紧度。
这种设计能够保证安全带在任何情况下都能提供足够的约束力，同时避免对乘客造成不必要的压迫感。
总之，安全带的工作原理主要通过约束位移、分散冲击力、保持稳定和自动调整等方面来保护乘客的安全。
在日常生活中，我们应该正确使用安全带，遵循安全带的使用规则，为自己和他人的生命安全负责。
预紧和限力安全带的结构简析
a）
b）
三、关键性能指标
单就预紧和限力机构应着重关注如下性能指标 一、烟雾发生器 1.着火电流：直接影响预紧机构正常工作。 2.最大不着火电流：防止意外点火。 3.点火延迟时间：影响预紧效果。 4.烟雾有害物质及量的控制：发生碰撞后乘客可能已经丧失活动能力，可能 会大量吸入烟雾。 5.烟雾发生器失效分析：在哪些情况下会造成烟雾发生器的意外失效或者点 火（例如对环境温度、湿度的要求，火药的有效期等等）。 二、预紧机构 1.预紧织带回卷长度：直接影响预紧效果，此长度与使用区域人员体格不同 为不同。 2.预紧时长：完成预紧效果的时长，直接影响预紧效果。 3.织带容量：及佩戴好安全带后留在织带芯轴上的织带长度。预留织带越长， 芯轴扭距越大，限力上限的力值越小。 三、限力机构 主要为限力杆的材质要求，但此涉及到技术专利，供应商一般不会提供。所 有通常以检测限力上限值来达到监控效果。
一、工作原理
2.目前预紧和限力安全带主要结构有如下两种
重庆光大GD50A
天津益中YZ6C
目前国内主要为如上两种预紧结构。一种例如光大的弹珠式预紧机构，此结构主要源至欧洲；第二种例 如益中的活塞式预紧机构，此结构主要源至日本。
Hale Waihona Puke 一、工作原理3.预计机构结构（以光大GD50A为例）
烟雾发生器接收到脉 冲信号后，内部火药 发生爆炸产生大量高 压气体 钢球冲出的惯性施加 在预紧轮上，预紧轮 带动芯轴转动，达到 预紧左右
二、配置要求
在只配备的安全气囊而未配置预紧式安全带的车辆上发生碰撞时。如果 乘客坐姿靠前或者因衣物较厚拉出量较大时，在安全气囊还未完全展开的情 况下，乘客已经已经置于安全气囊展开范围内，此时乘客会受到来自安全气 囊的巨大冲击力，导致颈椎和颅内严重损伤甚至死亡。 所以通常情况下，配备了安全气囊的车均会配置预紧式安全带，让乘客 在碰撞前牢固地束缚在座椅上。 下图a为使用安全带后对人体各个部位的损伤率，下图b为未使用安全带 对人体各个部位的损伤率。
汽车安全安全带的功能与原理
汽车平安平安带的功能与原理平安注解：系上平安带后，卷收器自动将其拉紧，当车辆万一出现紧急制动、正面碰撞或发生翻滚时，乘员会使平安带受到快速而猛烈的拉伸，此刻卷收器的自锁功能可在瞬间卡住平安带，使乘员紧贴座椅，防止摔出车外或碰撞受伤。
在所有可能致命的车祸中，假设正确使用平安带，可以挽救约45％的生命。
理想的平安带作用过程是：首先，及时收紧，在事故发生的第一时刻毫不犹豫地把人"按"在座椅上。
然后，适度放松，待冲击力峰值过去，或人已能受到气囊的保护时，即适当放松平安带。
防止因拉力过大而使人肋骨受伤。
最先进的平安带都带有预收紧装置和拉力限制器，让我们来看看这两者的功能原理。
一、平安带预收紧装置当事故发生时，人向前，座椅往后，此时假设平安带过松．那么后果很可能是：乘员从平安带下面滑出去：或者，人已碰到了气囊，而此时平安带由于张紧余量过大而未能及时绷紧，即未能像希望的那样先期吃掉一部分冲力，而是将全部负担都交给了气囊。
这两种情况都有可能导致乘员严重受伤。
但问题是，正确安装的平安带。
其松动余地何方？一是由于乘员的衣服本身有一定的厚度，另外在平安带装置中也多少隐藏了部分松动余地，这种余地无法消除，但真遇到事故时，还就应该尽量消除。
怎么办？为此出现了这种平安带预收紧装置它负责提供瞬间绷紧的平安带。
其作用过程是：首先由一个探头负责搜集撞车信息，然后释放出电脉冲，该脉冲传递到气体发生器上，引爆气体。
爆炸产生的气体在管道内迅速膨胀，压向球链，使球在管内往前窜，带动棘瓜盘转。
棘爪盘跟铀连为一体，平安带就绕在轴上。
简单地讲，就是气体压力使球动，球带动棘爪盘转，棘爪盘带动轴转--瞬间实现了平安带的预收紧功能。
从感知事故到完成平安带预收紧的全过程仅持续千分之几秒。
管道末端是一截空腔，用于容留滚过来的球。
二、平安带拉力限制器事故发生后，平安带在预收紧装置的作用下，已经绷紧了。
但我们希望在受力峰值过去后，平安带的张紧力度马上降低，以减小乘员受力，这份特殊任务就由平安带拉力限制器来完成：在平安带装置上，有一个如前所述的预收紧装置，底下卷绕着平安带。
速差式安全带原理
速差式安全带原理
速差式安全带是在汽车中使用的一种安全装置，它的原理是利用速差机构来保护乘客在车辆发生紧急制动或发生碰撞时不发生撞击和受伤。
速差机构是速度差传动机构的缩写，它由两个同心圆盘组成，其中一个圆盘上安装着几对摩擦片，另一个圆盘上则不设摩擦片。
当两个圆盘一起旋转时，两个圆盘之间的摩擦片受到离心力的作用，从而紧密贴合并传递动力，使得外圆盘始终以内圆盘的转速为准。
在汽车上，速差机构通常由中央差速器和左右两个半轴组成。
当车辆转弯时，左右两个半轴的转速必然不同，这时就需要速差机构来解决两个半轴之间的差速问题。
速差机构的作用是让左右两个半轴之间的转速相差不会太大，从而不会影响车辆的行驶和操控。
速差式安全带的工作原理与速差机构类似。
当汽车急刹车或发生碰撞时，车辆的前部或后部会急剧下沉或上升，而驾驶员和乘客则因为惯性的作用而继续向前或向后运动。
此时，安全带会发挥作用，通过绕过身体的方式将驾驶员和乘客紧密固定在座椅上，防止他们撞击汽车内部结构或受到撞击伤害。
速差式安全带的特点是可以根据乘客的体重和加速度的变化自动调节紧固力度，使得乘客在得到最大保护的同时不会感到过于不适或束缚。
总之，速差式安全带采用速差机构的原理，利用惯性和摩擦力来保护车内乘客在紧急制动或碰撞时的安全。
它还具有自动调节紧固力度的特点，可以更好地适应不同乘客的需要。

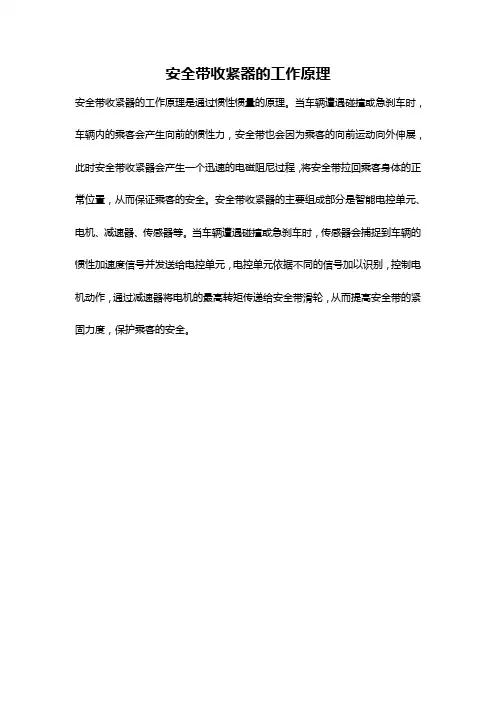

安全带收紧器的工作原理
安全带收紧器的工作原理
安全带收紧器的工作原理是通过惯性惯量的原理。
当车辆遭遇碰撞或急刹车时，车辆内的乘客会产生向前的惯性力，安全带也会因为乘客的向前运动向外伸展，此时安全带收紧器会产生一个迅速的电磁阻尼过程，将安全带拉回乘客身体的正常位置，从而保证乘客的安全。
安全带收紧器的主要组成部分是智能电控单元、电机、减速器、传感器等。
当车辆遭遇碰撞或急刹车时，传感器会捕捉到车辆的惯性加速度信号并发送给电控单元，电控单元依据不同的信号加以识别，控制电机动作，通过减速器将电机的最高转矩传递给安全带滑轮，从而提高安全带的紧固力度，保护乘客的安全。
紧急锁止安全带工作原理
紧急锁止安全带工作原理紧急锁止安全带是一种重要的汽车安全装置，它在车辆发生碰撞或急刹车时起到了至关重要的作用。
本文将详细介绍紧急锁止安全带的工作原理。
紧急锁止安全带的工作原理可以简单地概括为两个步骤：张紧和锁止。
当车辆发生碰撞或急刹车时，惯性会使乘客向前移动，而紧急锁止安全带的作用就是阻止乘客过度前倾，从而保护其安全。
让我们来看看紧急锁止安全带是如何张紧的。
安全带中的张紧器是关键部件之一，它通常由一个张紧器和一个锁止器组成。
当车辆发生急刹车或碰撞时，张紧器会迅速感知到车辆的减速度或碰撞力，并通过一个装置将安全带迅速拉紧。
这种迅速的张紧可以有效地限制乘客的前倾，减少碰撞时的冲击力。
接下来，我们来了解一下紧急锁止安全带是如何锁止的。
在安全带的锁止器中，有一个称为惯性锁的装置。
当安全带被张紧后，惯性锁会自动锁定安全带的长度，防止其再次松弛。
这样一来，即使车辆再次加速或减速，安全带也能保持紧绷状态，继续保护乘客的安全。
紧急锁止安全带的工作原理基于物理学中的惯性原理。
当车辆发生急刹车或碰撞时，乘客的身体会继续向前运动，因为物体具有惯性。
而紧急锁止安全带通过迅速张紧和锁止，使乘客的身体得到有效约束，减少了碰撞时的冲击力，从而保护乘客的安全。
紧急锁止安全带的工作原理不仅仅适用于前排乘客，后排乘客同样可以受益。
现代汽车通常配备了多点式安全带，这意味着每个座位都有独立的安全带。
每个安全带都配备了紧急锁止装置，可以独立地感知和响应碰撞或急刹车事件。
这样一来，无论是前排还是后排乘客，都能够在车辆发生碰撞时得到有效的保护。
总结一下，紧急锁止安全带是一种重要的汽车安全装置，它通过迅速张紧和锁止安全带，保护乘客在车辆碰撞或急刹车时的安全。
紧急锁止安全带的工作原理基于物理学中的惯性原理，通过限制乘客的前倾，减少碰撞时的冲击力。
无论是前排还是后排乘客，都能够在车辆发生碰撞时得到有效的保护。
紧急锁止安全带的发明和应用，为汽车行业的安全性做出了重要贡献。
预紧式安全带工作原理
预紧式安全带工作原理预紧式安全带是现代汽车安全系统中的重要组成部分，其作用是在车辆发生碰撞时，通过预先拉紧安全带，减少乘员在碰撞中的前滑距离，从而减小乘员受伤的可能性。
那么，预紧式安全带是如何工作的呢？本文将从工作原理角度进行详细介绍。
首先，预紧式安全带的工作原理基于碰撞传感器。
当车辆发生碰撞时，碰撞传感器会立即感知到碰撞的发生，并将信号发送给预紧器。
碰撞传感器通常安装在车辆前部，可以感知到车辆前方的碰撞情况，一旦发生碰撞，传感器就会迅速做出反应。
其次，预紧器是预紧式安全带工作的核心部件。
一旦接收到碰撞传感器发来的信号，预紧器就会迅速启动。
预紧器内部装有一根绳索或带条，当接收到信号后，绳索或带条会迅速拉紧安全带，将乘员牢固地固定在座椅上，减少乘员在碰撞中的前滑距离，从而减小受伤的可能性。
此外，预紧式安全带还配备了张力限制器。
在安全带被拉紧后，张力限制器会根据碰撞的严重程度，适当地减小安全带的拉力，以避免对乘员造成过大的压力，同时也能更好地保护乘员的安全。
总的来说，预紧式安全带工作原理是通过碰撞传感器感知碰撞、预紧器迅速拉紧安全带、张力限制器适当减小安全带的拉力，以保护乘员在碰撞中的安全。
这种先进的安全系统在现代汽车中得到了广泛应用，为乘员的安全提供了重要保障。
需要注意的是，预紧式安全带是一次性设备，一旦触发预紧器，就需要更换新的预紧器和安全带。
因此，在车辆发生碰撞后，一定要及时检查和更换受到影响的预紧式安全带，以确保在下一次碰撞中能够发挥作用。
总之，预紧式安全带通过碰撞传感器、预紧器和张力限制器等部件的协同作用，能够在车辆发生碰撞时迅速拉紧安全带，保护乘员的安全。
这种先进的安全系统在汽车行业中发挥着重要作用，为乘员的安全提供了有效的保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在典型的安全带系统中，安全带与一个卷收器相连。
卷收器中的核心元件是卷轴，它与安全带的一端相连。
在卷收器内部，一个弹簧为卷轴提供旋转作用力（或扭矩）。
它会旋转卷轴，以便卷起任何松弛的安全带。
螺旋形的弹簧会旋转卷轴以使安全带保持紧绷
当您拉出安全带时，卷轴将逆时针旋转，并使相连的弹簧也沿相同方向旋转。
这样，旋转的卷轴就反扭了弹簧。
因为弹簧想要恢复到原状，因此它会抗拒这一扭转运动。
如果您松开安全带，弹簧将收紧，并顺时针旋转卷轴，直至使安全带张紧。
卷收器有一个锁定机构，可在汽车发生碰撞时停止卷轴的旋转。
如今，有两种常用的锁定系统：
由汽车运动触发的系统
由安全带运动触发的系统
第一种系统在汽车迅速减速（例如，当汽车撞上某物体）时锁定卷轴。
下面是这种设计的示意图。
****************************************************************************** *
这种机构中的核心元件是一个加重摆锤。
当汽车突然停止时，惯性会导致摆锤向前摆动。
摆锤另一端的棘爪会抓住固定在卷轴上的一个带齿棘轮。
由于棘爪卡住了其中一个轮齿，因而齿轮便无法逆时针旋转，从而使与之相连的卷轴也无法旋转。
当撞击后再次松开安全带时，齿轮会顺时针旋转，并与棘轮分开。
****************************************************************************** *
第二种系统在猛拉安全带时锁定卷轴。
多数设计利用卷轴
旋转的速度作为激活动力。
图中所示为一种常见配置方
式。
这种设计的核心元件是一个离心式离合器——一种安装在旋
转卷轴上的加重摆杆。
当卷轴缓慢旋转时，摆杆并不摆
动。
一个弹簧使它保持在原来的位置。
但当猛拉安全带
时，卷轴将快速旋转，离心力驱使摆杆的加重端向外摆动。
伸长的摆杆会推动卷收器壳上的凸轮。
凸轮通过滑动销与
一个枢转棘爪相连。
当凸轮移到左侧时，滑动销会沿棘爪
的槽口移动。
这会将棘爪拖入与卷轴相连的旋转棘轮。
棘
爪锁入轮齿中，禁止逆时针旋转。
在某些新型安全带系统中，还会使用预紧器来收紧安全带。
在下一节中，我们将介绍这些装置的工作原理。
预紧器的设计理念是：在发生碰撞时收紧安全带的任何松弛
部分。
卷收器的传统锁定机构使安全带无法进一步拉伸，
而预紧器的作用则是拉回安全带。
这种拉回力可将乘客移
到座位中的最佳撞击位置。
预紧器通常与传统锁定机构一
起使用，而不是代替它们。
市场上有多种不同的预紧器系统。
某些预紧器会将整个卷收器向后拉，某些则会旋转卷轴本身。
通常，预紧器会连接到激活汽车安全气囊的中央控制处理器。
处理器监控机械或电子运动传感器，这些传感器可响应因撞击产生的突然减速。
当探测到撞击时，处理器将激活预紧器，然后激活安全气囊。
某些预紧器采用了电动机或螺线管，但当今的多数设计采用点火方式来拉入安全带。
下图显示了一个具有代表性的模型。
****************************************************************************** *
当燃气点燃时，压力会推动活塞上行，从而旋转卷收器。
这种预紧器中的核心元件是一个燃气室。
在燃气室内，还有一个包含易爆点火材料的小燃烧室。
这个小燃烧室带有两个电极，并连接至中央处理器。
当处理器探测到撞击时，它会立即在电极上施加一个电流。
电极产生的火花将点燃点火材料，从而将燃气室中的燃气点燃。
燃烧的气体会产生很大的外推力。
该压力推动位于燃气室内的活塞，使其高速向上运动。
活塞的一侧固定有一个齿条。
当活塞弹起时，齿条将与一个连接到卷收器卷轴的齿轮啮合。
高速运动的齿条会快速旋转卷轴，从而卷起安全带。
****************************************************************************** *。
