地方部门紧急响应程序
19
消防保障程序
现场抢修全过程的消防工作由操作区安 全总监负责总指挥，地方消防单位接到 通知后应立即赶往现场提供援助，与站 场和维抢修队兼职安全员共同工作，负 责部署现场消防工作并确定应采取的消 防措施。质量安全环保处根据实际需要， 提供必要的技术指导和现场安全监督
20
c、用封堵器将堵塞送入封堵孔，按封堵规程操作进行封堵；封堵 时先封堵上游，后封堵下游；
d、进行封堵严密性检查，利用平衡阀连接钢管置安全处，缓慢 打开手动球阀，将封堵隔离段的管线压力降到0.5Mpa，关闭阀门， 观察30分钟，确认封堵严密后进行后置作业；
e、如果上述机械封堵器封堵后管内微渗天然气，可采用囊式封堵 器在机械封堵器内侧进行二次严密性封堵，在机械封堵器封堵处 和囊式封堵器之间开DN50mm的孔，加阀用钢管引到安全位置作 为放空管（确定封堵段距离时要考虑一定的管长）。
b、用小型开孔机在封堵点之间需要更换的管段上开2个Φ50mm 的孔，安装2个球阀做为引流和平衡阀使用；
c、开孔顺序：先开平衡孔；再开旁通孔；再开封堵孔 e、拆除旁通线开孔机； f、安装旁通线，在旁通线上安装充气阀（Φ50mm）、放气阀
（Φ50mm）及压力表各一块，连接氮气供气管进行氮气置换； g、用含氧检测仪测试旁通管线氮气置换效果，如果含氧量不超
计划的要求》 6）《西气东输管道生产运行管理方案》 7）《输油气管道不停输机械封堵作业技术规程》
（SY/T 6150-1995） 8）《钢质管道焊接与验收》（SY 0466-97）
2
一、 管道事故定义和分类
3
1、事故定义
由于输气管道腐蚀、施工质量、自然灾 害、设备故障或人为破坏等因素造成管 道或设施损坏，影响输气管道的正常运 行。
管道管理培训课件(PPT版)
三、第三方施工
1）联合现场勘察； 2）审查施工方案； 3）签订管道保护协议； 4）缴纳施工安全抵押金； 5）点对点现场监护（1、雇佣临时看护工现场24小时监护；2 、开挖探坑、开挖管道、管道光缆临时保护措施、回填时，线路 管理员必须到场全过程监护）； 6）联合现场验收。
四、违章占压
《西南管道公司管道占压处理（暂行）意见》。 突发事情时后果非常严重。
一、线路巡护
注意事项： 1、GPS采集点根据现场实际情况，动态管理，如新增第三方
施工点、汛期新增地质灾害风险点等； 2、巡线工（或周边群众）上报的问题，是否真实，要求线路
管理员2小时内必须赶到现场进行处理，若真实必须给予奖励。严 禁因巡线工（或周边群众）判断错误而埋怨对方。
3、目前要求巡线工当好线路管理的“眼睛”，发现问题上报 即可，不需要进行风险分析。
4、每年徒步巡线，收集管道基础资料，即埋深、地面标识、 三穿、水保、违章等数据，要求数据必须真实。
二、地面标识
2.1 地面标识是埋地管道唯一标识，必须保证其完好、位置准确、 字迹清楚，植被茂密、甘蔗地等埋设高杆警示牌，保证通视。 2.2 要求巡线工对所辖段地面标识进行分类统计，每天巡线时检 查，发现问题立即汇报。 2.3 发现桩体损坏、移位、丢失，应及时进行维修维护、更换。 周期较长时可以用临时桩代替。
三、第三方施工
3.1 第三方施工项目 （1）改扩建公路（包括高速，一、二、三级公路，村村通工程）、铁改扩建电缆、光缆等架空或埋地； （4）其他埋地管道； （5）水库（包括池塘、鱼池）和河道（包括新建沟渠、灌溉渠、池塘、 鱼池排水渠）整治、清淤； （6） 爆破、定向钻施工和打桩； （7） 大型机械在管道附近临时性施工，如管道上方通过、管道周边地 貌恢复、复垦等，特别要关注沼泽地。
管道维抢修概述
管道维抢修概述一、管道维抢修概述中国石油管道公司作为中国石油天然气股份有限公司的地区分公司，公司所属单位分布在全国17个省、自治区、直辖市，运营管理的原油、成品油、天然气管道里程约9000公里。
根据管道的分布情况，建立了管道公司维修抢修体系，设有“一个抢修指挥中心、九个维抢修中心、十一个维修队”，即管道公司抢修指挥中心，大庆、沈阳、兰州、成都、鄯善、武汉、秦皇岛、中原、长庆九个管道维抢修中心，长春、锦州、大连、丹东、高碑店、乌鲁木齐、库尔勒、德令哈、成县、恩施、独山子十一个维修队。
各维抢中心和维修队现有抢修人员628人，拥有抢修吊运设备（如吊车、货车、拖板车等）、土石方施工设备（挖掘机、推土机等）、开孔排油设备（开孔机、罗茨泵等）、管道切割设备（电动切管机、液压切管机、管刀式切割机等）、焊接设备（林肯焊机等）、封堵设备、安全环保设备（防爆轴流风机、防毒面具、撇油器等）等管道抢修设备1100余台套，配备了不同管径、不同压力等级的系列管道抢修专用卡具、机具，在管道沿线分别设立一级抢修物资储备库3个，二级抢修物资储备库11个，每个储备库分别储备钢管、管件、阀门、防汛物资、安全环保物资等抢修物资50余项，总物资储备额约3740万元。
各抢修队伍分布在东北、华北、西北、西南、华中地区，承担着管道公司所有运行管道的抢修保驾和维修任务。
从2007年7月开始，还承担了西部管道部分管道的抢修保驾任务，保驾里程1204.8公里。
将来还要承担中俄管线的维抢修任务。
（965公里）各级维抢修队伍，坚持以人为本，依靠科技进步，推进管理创新，做到快速反应、保障有力，为确保了在役管道安全运营，为中国石油的持续有效较快协调发展起到了重要作用。
大庆输油气分公司维修队始建于1971年。
现有在职员工64人。
下设电气、设备、仪表、车辆四个专业，专业技术员6人，队领导班子4人；维修、机修、仪表、电工、司机5个班组。
拥有各类维抢修设备、机具85台套，主要承担着东部输油管网庆铁线黑龙江境内220.5公里输油管线和林源、太阳升两个输油站的生产设施维护、抢修任务。

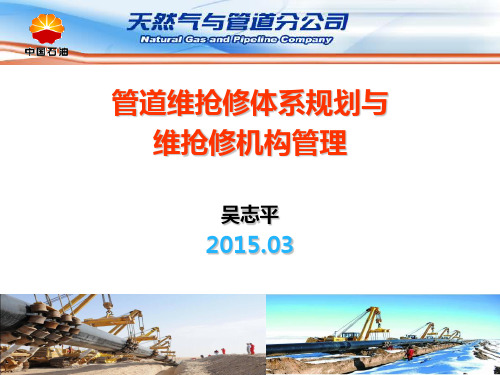

管道维抢修体系规划与维抢修机构管理培训
。
天然气与管道分公司结合各管道企业抢修保驾需求和管道建设规 划，确定维抢修中心（队）建设规划。
维抢修机构的建设
天然气与管道维抢修业务需设立维抢修机构的，应符合天然气与 管道分公司统一规划，并依照股份公司机构编制管理权限按程序办理。 维抢修机构的调整 当抢修保驾需求改变，需调整维抢修机构建设或功能定位的，管 道企业应首先报请天然气与管道分公司调整维抢修体系规划，经统筹考
概
况
截至 2014 年年底，天然气与管道分公司所辖油气长输管道超过
60000公里，其中，原油管道近10000公里，成品油管道近10000公里，
天然气管道40000余公里，遍布我国29个省、市、自治区。 近年来，管道运行过程中管道本体及外部环境对管道的安全运行
风险凸现，管道及站场因本体、自然灾害、第三方损坏等造成失效时
管道维抢修体系规划与 维抢修机构管理
吴志平
2015.03
概
况
随着管道建设和运行技术的快速发展，管道运输在日常 生活中发挥着日趋重要的作用。在水运、公路、铁路、航空 及管道等五大运输体系中，对于石油、天然气运输而言，管 道运输最为常见、运输能力最大，而且安全可靠，也已成为
我国能源进口的主要通道。
第 1 页
压缩机维检修中心
负责股份公司业务范围内压缩机组的计划修维修。
第 10 页
一、管道维抢修体系规划
维抢修机构人员配置标准
《管道运营企业基层站队劳动定员》Q/SY 1279-2010 维抢修中心 维抢修队 维修队 45～48人 30～35人 14～18人
维抢修机构设备配置标准
《长输油气管道维抢修设备及机具配置规范》Q/SY 1671-2014 共八大类。65种设备。其中，起重、运输及工程机械设备8种；泵 与风机类8种；发电与焊机类9种；切割类6种；安全环保类12种；卡具类 4种；特殊设备9种；其他9种。
维抢修培训教材
维抢修中心培训教材目录一、维抢修中心所属各岗位职责1、维抢修中心岗位职责 (4)2、维抢修队队长岗位职责 (4)3、设备管理员岗位职责 (5)4、资料管理员岗位职责 (5)5、置换人员岗位职责 (6)6、维抢修工岗位职责 (6)7、巡线工岗位职责 (7)8、电工岗位职责 (8)二、维抢修中心管理制度1、防火防爆十大禁令 (8)2、防火防爆管理制度 (9)3、安全检查管理办法 (11)4、天然气管网安全运行管理制度 (19)5、动火作业现场管理制度 (21)6、抢险、抢修管理工作制度 (22)7、天然气置换安全管理制度 (23)8、动火作业安全管理制度 (24)9、天然气输配运行系统重要事件报告处置管理制度 (36)10、电气设备安全管理制度 (39)11、高处作业安全制度 (40)三、维抢修中心风险、环境因素识别1、风险识别统计表 (41)2、环境因素识别统计表 (46)四、场站设备及其工艺1、高中压调压站硬件部门 (48)2、高中压调压站软件部门 (48)五、置换及其置换方案1、直接置换法 (48)2、间接置换法 (48)3、中间过渡置换法 (48)4、置换注意事项 (48)5、置换前期准备工作 (49)6、置换方案的内容 (49)7、置换工具 (49)六、巡查内容及其注意事项1、巡线内容 (49)2、巡线过程中对管网的检漏方法 (50)3、巡线注意事项 (50)4、燃气管网检查和阴极保护管理 (51)七、抢修及其管道保护1、事故应急二十字方针 (51)2、燃气管网的抢修 (51)3、管道的保护 (52)八、案例分析1、案例一 (53)2、案例二 (54)3、案例三 (54)一、维抢修中心所属各岗位职责1、维抢修中心岗位职责⑴、负责公司管道、阀门和其它工艺设备发生突发事故后的紧急抢修。
⑵、负责维抢修机具设备的维护保养，确保随调随用。
⑶、配合相关部门做好各类事故维抢修预案，开展维抢修人员的技术培训，定期进行维抢修演练，提高应急反应速度和处理各种事故的抢险能力。
抢修技能培训课件ppt
抢修的常见场景与类型
总结词
了解抢修的常见场景和类型有助于更好地应对各种抢修任务 。
详细描述
常见的抢修场景包括工厂生产线、电力系统、交通工具、通 讯设施等。根据故障的紧急程度和影响范围，抢修可以分为 应急抢修和一般抢修，根据维修内容，又可以分为替换型抢 修和修复型抢修。
抢修的基本原则与流程
总结词
遵循抢修的基本原则和流程是确保抢修工作高效、安全的关键。
详细描述
选取具有代表性的实际案例，包括设备故障和电力故障等 不同类型，进行深入剖析，帮助学员了解抢修过程中的实 际情况和应对策略。
案例分析：设备故障抢修
总结词
详细描述
总结词
详细描述
故解如何快速诊断故障原因，制 定有效的抢修方案，以及在抢 修过程中的技巧和注意事项， 提高学员的故障处理能力。
强调遵守安全规定，预防意外事 故的发生。
注意事项
提醒在抢修过程中需要注意的事 项和细节，确保操作安全无误。
03 实际操作与案例分析
实际操作流程演示
总结词
详细、规范、标准
总结词
真实、典型、具有代表性
详细描述
通过图文并茂的方式，对实际操作流程进行详细演示，包 括操作步骤、注意事项和操作规范，确保学员能够准确掌 握操作技巧。
团队协作、资源整合、高效沟 通
强调在设备故障抢修过程中团 队协作的重要性，如何整合资 源、高效沟通，确保抢修工作 顺利进行。
案例分析：电力故障抢修
安全措施、紧急处置、预防为主
输入 标题
详细描述
针对电力故障的抢修案例，重点讲解安全措施的落实 、紧急情况的处置以及预防为主的原则，提高学员在 电力故障抢修中的安全意识和应对能力。
总结词
最新天然气管道抢修PPT课件
管卡补板法
卡具 管道
密封材料
补焊板
紧固螺栓
堵漏夹套法（高压堵漏法）
密封摸卡 密封胶注腔 密封胶注孔
天然气 天然气管道
天然气泄漏孔 天然气泄漏孔
最后密封胶注孔
结束语
谢谢大家聆听！！！
56
d、下堵塞堵住平衡压力孔，拆平衡压 力阀，平衡压力孔加盲盖。
