电力电缆线路的预防性试验规程
电力设备预防性试验规程
电力设备预防性试验规程一、引言在电力系统中，各种电力设备起着至关重要的作用，如变压器、断路器、绝缘子等。
为确保电力系统运行的安全和稳定，预防性试验是不可或缺的一环。
本规程旨在规范电力设备的预防性试验工作，保障电力系统的安全运行。
二、试验范围1.变压器试验；2.断路器试验；3.绝缘子试验；4.电缆试验；5.避雷器试验；6.其他电力设备试验。
三、试验原则1.预防性试验应定期进行，以确保电力设备的正常运行；2.试验应按国家标准和行业规范进行，并做好试验记录；3.试验过程中应安全第一，确保人员和设备的安全；4.在试验中发现问题时，应及时处理并记录，并根据情况调整试验周期；5.试验结果应及时汇报，提出合理的维护建议。
四、试验内容1.变压器试验（1）外观检查：检查变压器外观是否完好，是否有损坏或渗漏现象；（2）绝缘电阻测试：使用万用表检测绝缘电阻是否符合标准；（3）油质检查：将变压器油进行化验分析，检查是否有异常情况；（4）局部放电测试：采用专业测试仪器对变压器进行局部放电测试；（5）运行试验：对变压器进行负载试验，检查其运行情况。
2.断路器试验（1）机械特性试验：检查断路器的机械特性，包括开启、关闭时间等；（2）绝缘电阻测试：使用万用表检测断路器的绝缘电阻；（3）热稳定试验：通过升高断路器温度，检查其在高温下的运行情况；（4）电气特性试验：断路器对短路电流的抗扰能力；（5）操作试验：对断路器进行多次操作测试，检查其操作是否灵活、可靠。
3.绝缘子试验（1）外观检查：检查绝缘子外观是否完好；（2）绝缘电阻测试：使用万用表检测绝缘子的绝缘电阻；（3）劈裂特性试验：检测绝缘子的劈裂特性，包括机械强度；（4）盐雾腐蚀试验：对绝缘子进行盐雾腐蚀试验，检查其抗腐蚀能力；（5）污秽闪络试验：检测绝缘子的污秽闪络特性，包括耐污性能。
4.电缆试验（1）外观检查：检查电缆外观是否完好，是否有损坏或渗漏现象；（2）绝缘电阻测试：使用万用表检测电缆的绝缘电阻；（3）局部放电测试：采用专业测试仪器对电缆进行局部放电测试；（4）绝缘电压测试：对电缆进行绝缘电压测试，检查其绝缘能力；（5）运行试验：对电缆进行负载试验，检查其运行情况。
电网电力公司电气预防性试验规程
**** ****电力公司企业标准***2020310-2017电力设备预防性试验规程2017-1-18发布2017-1-18实施***电力公司发布***2020310-2017目次前言 (1)1范围 (2)2规范性引用文件 (2)3术语和定义 (4)4总则 (6)5电力变压器及电抗器 (9)6互感器 (23)7开关设备 (33)8套管 (44)9支柱绝缘子、盘形悬式绝缘子和复合绝缘子 (46)10电力电缆线路 (48)11电容器 (53)12绝缘油和六氟化硫气体 (56)13避雷器 (60)14母线 (62)151KV以上的架空电力线路 (64)16接地装置 (65)17串补装置....................................................... 错误!未定义书签。
18旋转电机. (70)附录A(规范性附录) 绝缘子的交流耐压试验电压标准 (79)附录B(资料性附录) 污秽等级与现场污秽度 (79)附录C(资料性附录) 有效接地系统接地装置（接地网）安全性状态评估的内容、项目和要求 (80)附录D(资料性附录) 变电站钢材质接地网土壤腐蚀性评价方法 (82)附录E(规范性附录) 同步发电机和调相机定子绕组的交流试验电压、老化鉴定和硅钢片单位损耗85附录F(提示性附录) 发电机定子绕组端部手包绝缘表面电位测量的限值 (88)附录G(提示性附录) 电机定子绕组绝缘电阻值换算至运行温度时的换算系数 (89)附录H(提示性附录) 橡塑电缆内衬层和外护套破坏进水的确定方法 (89)附录I(提示性附录) 橡塑电缆附件中金属层的接地方法 (90)附录J(提示性附录) 避雷器的电导电流值和工频放电电压值 (90)前言预防性试验是电力设备运行和维护工作中的一个重要环节，是保证电力系统安全运行的有效手段之一。
预防性试验规程是电力系统技术监督工作的主要依据，本标准颁布之前，公司是参照南方电网有关电力设备预防性试验规程执行,随着对供电可靠性要求的提高，新设备大量涌现，带电测试、在线监测技术不断进步，为减少定期停电时间，提高设备可用率，促进状态监测（检测）技术开展，适应本公司管理与设备的实际情况，特编制本标准。
10kV电力电缆预防性试验
10kV电力电缆预防性试验10kV电力电缆预防性试验(who)（1）电缆主绝缘的绝缘电阻(why)（2）试验周期：新制作电缆中间头（终端头）(what)（3）试验目的：判断电缆主绝缘是否完好（a）试验接线图（b）试验实物接线图高压电力电缆试验报告(1)电力电缆测量绝缘电阻值规定:电力电缆投入运行前应测量绝缘电阻:1KV 以下的使用1KV 摇表:其值不应小于10MΩ，1KV 以上使用2.5KV 摇表: 3KV 及以下的电缆绝缘电阻值不小于200MΩ。
6~10KV 电缆的绝缘电阻值不小于400MΩ，20~35KV 电缆的绝缘电阻值不小于600MΩ，220KV 电缆的绝缘电阻值不小于4500MΩ /Km。
读测绝缘电阻值应为1 分钟后的数值。
绝缘电阻（insulation resistance）指绝缘物在规定条件下的直流电阻，是电气设备和电气线路最基本的绝缘指标。
绝缘电阻是电气设备和电气线路最基本的绝缘指标。
对于低压电气装置的交接试验，常温下电动机、配电设备和配电线路的绝缘电阻不应低于0.5MΩ(对于运行中的设备和线路，绝缘电阻不应低于1MΩ/kV)。
低压电器及其连接电缆和二次回路的绝缘电阻一般不应低于1MΩ；在比较潮湿的环境不应低于0.5MΩ；二次回路小母线的绝缘电阻不应低于10MΩ。
I类手持电动工具的绝缘电阻不应低于2MΩ。
绝缘电阻：加直流电压于电介质，经过一定时间极化过程结束后，流过电介质的泄漏电流对应的电阻称绝缘电阻。
一般材料的绝缘电阻值随环境温湿度的升高而减小。
相对而言，表面电阻(率)对环境湿度比较敏感，而体电阻(率)则对温度较为敏感。
湿度增加，表面泄漏增大，导体电导电流也会增加。
温度升高，载流子的运动速率加快，介质材料的吸收电流和电导电流会相应增加，据有关资料报道，一般介质在70℃时的电阻值仅有20℃时的10%。
因此，测量绝缘电阻时，必须指明试样与环境达到平衡的温湿度。
(2)对于旧电缆没有明确标准,主要受其环境温湿度和其它因素影响.所以不同时间的绝缘阻值都不同。
电力电缆线路的预防性试验规程

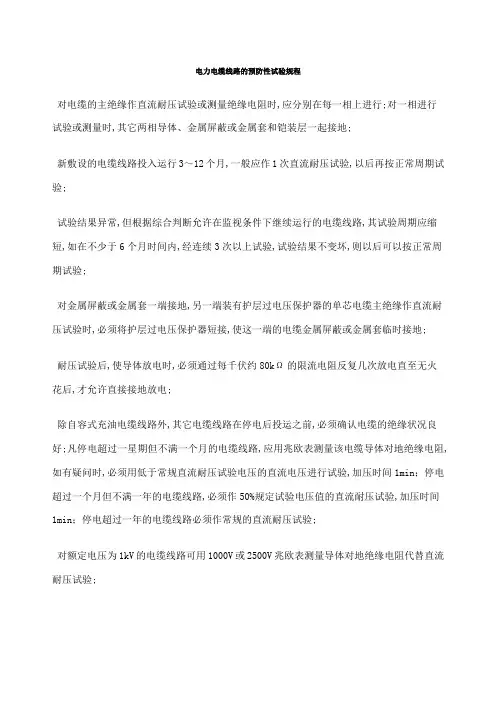

电力电缆线路的预防性试验规程对电缆的主绝缘作直流耐压试验或测量绝缘电阻时,应分别在每一相上进行;对一相进行试验或测量时,其它两相导体、金属屏蔽或金属套和铠装层一起接地;新敷设的电缆线路投入运行3～12个月,一般应作1次直流耐压试验,以后再按正常周期试验;试验结果异常,但根据综合判断允许在监视条件下继续运行的电缆线路,其试验周期应缩短,如在不少于6个月时间内,经连续3次以上试验,试验结果不变坏,则以后可以按正常周期试验;对金属屏蔽或金属套一端接地,另一端装有护层过电压保护器的单芯电缆主绝缘作直流耐压试验时,必须将护层过电压保护器短接,使这一端的电缆金属屏蔽或金属套临时接地;耐压试验后,使导体放电时,必须通过每千伏约80kΩ的限流电阻反复几次放电直至无火花后,才允许直接接地放电;除自容式充油电缆线路外,其它电缆线路在停电后投运之前,必须确认电缆的绝缘状况良好;凡停电超过一星期但不满一个月的电缆线路,应用兆欧表测量该电缆导体对地绝缘电阻,如有疑问时,必须用低于常规直流耐压试验电压的直流电压进行试验,加压时间1min；停电超过一个月但不满一年的电缆线路,必须作50%规定试验电压值的直流耐压试验,加压时间1min；停电超过一年的电缆线路必须作常规的直流耐压试验;对额定电压为1kV的电缆线路可用1000V或2500V兆欧表测量导体对地绝缘电阻代替直流耐压试验;直流耐压试验时,应在试验电压升至规定值后1min以及加压时间达到规定时测量泄漏电流;泄漏电流值和不平衡系数最大值与最小值之比只作为判断绝缘状况的参考,不作为是否能投入运行的判据;但如发现泄漏电流与上次试验值相比有很大变化,或泄漏电流不稳定,随试验电压的升高或加压时间的增加而急剧上升时,应查明原因;如系终端头表面泄漏电流或对地杂散电流等因素的影响,则应加以消除；如怀疑电缆线路绝缘不良,则可提高试验电压以不超过产品标准规定的出厂试验直流电压为宜或延长试验时间,确定能否继续运行;运行部门根据电缆线路的运行情况、以往的经验和试验成绩,可以适当延长试验周期;。
DLT — 电力设备预防性试验规程
电力设备预防性试验规程PreventivetestcodeforelectricpowerequipmentDL/T596—1996中华人民共和国电力行业标准DL/T596—1996电力设备预防性试验规程Preventivetestcodeforelectricpowerequipment中华人民共和国电力工业部1996-09-25批准1997-01-01实施前言预防性试验是电力设备运行和维护工作中的一个重要环节，是保证电力系统安全运行的有效手段之一。
预防性试验规程是电力系统绝缘监督工作的主要依据，在我国已有40年的使用经验。
1985年由原水利电力部颁发的《电气设备预防性试验规程》，适用于330kV及以下的设备，该规程在生产中发挥了重要作用，并积累了丰富的经验。
随着电力生产规模的扩大和技术水平的提高，电力设备品种、参数和技术性能有较大的发展，需要对1985年颁布的规程进行补充和修改。
1991年电力工业部组织有关人员在广泛征求意见的基础上，对该规程进行了修订，同时把电压等级扩大到500kV，并更名为《电力设备预防性试验规程》。
本标准从1997年1月1日起实施。
本标准从生效之日起代替1985年原水利电力部颁发的《电气设备预防性试验规程》，凡其它规程、规定涉及电力设备预防性试验的项目、内容、要求等与本规程有抵触的，以本标准为准。
本标准的附录A、附录B是标准的附录。
本标准的附录C、附录D、附录E、附录F、附录G是提示的附录。
本标准由中华人民共和国电力工业部安全监察及生产协调司和国家电力调度通信中心提出。
本标准起草单位：电力工业部电力科学研究院、电力工业部武汉高压研究所、电力工业部西安热工研究院、华北电力科学研究院、西北电力试验研究院、华中电力试验研究所、东北电力科学研究院、华东电力试验研究院等。
本标准主要起草人：王乃庆、王火昆明、冯复生、凌愍、陈英、曹荣江、白健群、樊力、盛国钊、孙桂兰、孟玉婵、周慧娟等。
电力电缆线路常规预防性试验作业指导书
电力电缆线路常规预防性试验第一节测量主绝缘绝缘电阻一、试验目的检查电缆主绝缘对地绝缘状况，判定电缆主绝缘绝缘电阻值是否满足运行要求。
二、试验周期1、A（设备整体性检查、修理、更换）、B（设备局部性检修，主要组件、部件解体检查、修理、更换）级检修后。
2、新制作终端或中间接头后。
3、220kV及以下电压等级设备，自投运起2年内做首次预防性试验。
自首次预防性试验起，其后最长以6年为一个周期进行试验。
4、必要时。
三、试验步骤1、准备仪表：进行兆欧表的开路及短路试验，确定仪表良好。
2、确定电缆具备试验条件：落实安全措施，电缆两端拆除电缆头。
3、高压电缆主绝缘绝缘电阻测量：对于高压电缆，设置兆欧表2500V档位，高压测试线触碰一根电缆相芯，电缆另外两芯短接并接地，兆欧表地线接地，读取1min 兆欧表读数并记录数据。
同理，进行电缆另外两相主绝缘对地绝缘电阻测量。
4、低压电缆主绝缘绝缘电阻测量：对于低压电缆，设置兆欧表1000V档位，高压测试线触碰一根电缆相芯，电缆其它线芯短接并接地，兆欧表地线接地，读取1min 兆欧表读数并记录数据。
同理，进行电缆其它相主绝缘对地绝缘电阻测量。
5、放电：将电缆各相芯对地充分放电。
6、整理仪器：收拾整理仪表。
四、合格标准1、6/10kV及以上电缆用兆欧表2500V档位或5000V档位测量，电缆主绝缘绝缘电阻一般不小于1000MΩ。
2、0.6/1kV电缆用1000V档位测量，电缆主绝缘绝缘电阻一般不小于1000MΩ。
五、注意事项1、停电并验明无电后再进行试验。
2、主绝缘脏污时应先用干净的棉布及无水酒精清洁擦拭干净再试验。
第二节主绝缘交流耐压试验一、试验目的交流耐压试验是鉴定电缆主绝缘好坏最有效和最直接的方法，是保证电缆主绝缘能够安全稳定运行的一个重要手段。
二、试验周期1、A级检修（设备整体性检查、修理、更换）后2、新制作终端或中间接头后。
3、必要时。
三、试验步骤1、准备仪器：确定交流耐压机（50米以内短电缆）或串联谐振耐压设备（容量较大，无电缆长度限制）良好。
6-电力电缆-预防性试验
第六章电力电缆预防性试验电缆分类：纸（油）绝缘电缆、橡塑绝缘电缆（聚氯乙烯、交联聚乙烯、乙丙橡皮）、自容式充油电缆。
油浸纸绝缘电缆结构自容式充油电缆及XLPE电缆自容式充油电缆：最高工作电压已发展到1100kV交联聚乙烯电缆（XLPE）本条仅适用于粘性油纸绝缘电力电缆和不滴流油纸绝缘电力电缆线路。
油纸绝缘电力电缆线路实验项目：绝缘电阻、直流耐压试验、红外检测橡塑绝缘电力电缆线路橡塑绝缘电缆是塑料绝缘和橡皮绝缘的总称。
塑料绝缘电缆包括：聚氯乙烯、聚乙烯和交联聚乙烯；橡皮绝缘电缆包括：乙丙橡皮绝缘电力电缆等。
实验项目：1、主绝缘的绝缘电阻2、外护套绝缘电阻3、带电测试外护层接地电流4、外护套直流耐压试验5、主绝缘交流耐压试验6、局部放电测试7、护层保护器的绝缘电阻或直流伏安特性8、接地箱、保护箱连接接触电阻和连接位置的检查9、红外检测自容式充油电缆线路实验项目：1、主绝缘直流耐压试验2、外护套和接头外护套的直流耐压试验3、压力箱供油特性、电缆油击穿电压和电缆油的tanδ4、油压示警系统信号指示及控制电缆线芯对地绝缘电阻5、电缆及附件内的电缆油击穿电压、tanδ及油中溶解气体6、护层保护器的绝缘电阻或直流伏安特性7、接地箱保、护箱连接接触电阻和连接位置的检查8、红外检测交叉互联系统实验项目：1、电缆外护套、绝缘接头外护套与绝缘夹板的直流耐压试验；2、护层过电压保护器的绝缘电阻或直流伏安特性；3、互联箱闸刀(或连接片)接触电阻和连接位置的检查；一、绝缘电阻测量注意事项1）电缆电容大，充电电流大，必须经过较长时间才能得到正确的测量结果。
2）采用手动兆欧表测量，转速不得低于额定转速的80%，并且当兆欧表达到额定转速后才能接到被试设备上并记录时间。
3）兆欧表停止摇动时，应进行充分放电。
二、直流耐压试验采用直流耐压试验的原因：电力电缆具有很大的电容，现场采用大容量试验电源不现实，所以改为直流耐压试验，以显著减小试验电源的容量。
电力电缆预防性试验项目及标准
电力电缆预防性试验项目及标准
橡塑电力电缆的试验项目，应包括下列内容：一、测量绝缘电阻；
测量各电缆线芯对地或对金属屏蔽层间和各线芯间的绝缘电阻。
交流单芯电缆的绝缘试验标准，可按产品技术条件的规定进行。
二、直流耐压试验及泄漏电流测量；
1.直流耐压试验及泄漏电流测量，应符合下列规定：
橡塑绝缘电缆直流耐压试验电压，应符合
下表的规定。
橡塑绝缘电缆直流耐压试验电压标准
2.塑料绝缘电缆包括聚氯乙烯绝缘电缆、聚乙烯绝缘电缆及交联聚乙烯绝缘电缆。
聚氯乙烯绝缘电缆的产品型号有V V，V L V等；
聚乙烯绝缘及交联聚乙烯绝缘电
缆的产品型号有Y J V及Y J L V等。
橡皮绝缘电缆的产品型号有X Q，X L Q，X V 等
3.试验时，试验电压可分4-6阶段均匀
升压，每阶段停留1m i n，并读取泄漏
电流值。
测量时应消除杂散电流的影响。
4.电缆的泄漏电流具有下列情况之一者，电缆绝缘可能有缺陷，应找出缺陷部位，并予以处理：
1.泄漏电流很不稳定；
2.泄漏电流随试验电压升高急剧上升；
3.泄漏电流随试验时间延长有上升现象。
4.检查电缆线路的两端相位应一致并与电网相位相符合。
三、检查电缆线路的相位；
四、测量金属屏蔽层电阻和导体电阻比；
五、交叉互联系统试验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力电缆线路的预防性试
验规程
Final approval draft on November 22, 2020
电力电缆线路的预防性试验规程
1.1对电缆的主绝缘作直流耐压试验或测量绝缘电阻时，应分别在每一相上进行。
对一相进行试验或测量时，其它两相导体、金属屏蔽或金属套和铠装层一起接地。
1.2新敷设的电缆线路投入运行3～12个月，一般应作1次直流耐压试验，以后再按正常周期试验。
1.3试验结果异常，但根据综合判断允许在监视条件下继续运行的电缆线路，其试验周期应缩短，如在不少于6个月时间内，经连续3次以上试验，试验结果不变坏，则以后可以按正常周期试验。
1.4对金属屏蔽或金属套一端接地，另一端装有护层过电压保护器的单芯电缆主绝缘作直流耐压试验时，必须将护层过电压保护器短接，使这一端的电缆金属屏蔽或金属套临时接地。
1.5耐压试验后，使导体放电时，必须通过每千伏约80kΩ的限流电阻反复几次放电直至无火花后，才允许直接接地放电。
1.6除自容式充油电缆线路外，其它电缆线路在停电后投运之前，必须确认电缆的绝缘状况良好。
凡停电超过一星期但不满一个月的电缆线路，应用兆欧表测量该电缆导体对地绝缘电阻，如有疑问时，必须用低于常规直流耐压试验电压的直流电压进行试验，加压时间1min；停电超过一个月但不满一年的电缆线路，必须作50%规定试验电压值的直流耐压试验，加压时间1min；停电超过一年的电缆线路必须作常规的直流耐压试验。
1.7对额定电压为0.6/1kV的电缆线路可用1000V或2500V兆欧表测量导体对地绝缘电阻代替直流耐压试验。
1.8直流耐压试验时，应在试验电压升至规定值后1min以及加压时间达到规定时测量泄漏电流。
泄漏电流值和不平衡系数(最大值与最小值之比)只作为判断绝缘状况的参考，不作为是否能投入运行的判据。
但如发现泄漏电流与上次试验值相比有很大变化，或泄漏电流不稳定，随试验电压的升高或加压时间的增加而急剧上升时，应查明原因。
如系终端头表面泄漏电流或对地杂散电流等因素的影响，则应加以消除；如怀疑电缆线路绝缘不良，则可提高试验电压(以不超过产品标准规定的出厂试验直流电压为宜)或延长试验时间，确定能否继续运行。
1.9运行部门根据电缆线路的运行情况、以往的经验和试验成绩，可以适当延长试验周期。
