实验二叠加原理实验
实验二叠加原理实验实验二叠加原理实验一、实验目的1.理解和掌握叠加原理的基本概念和应用。
2.学习使用叠加原理分析和解决实际问题。
3.培养实验操作和团队协作能力。
二、实验原理叠加原理是指多个电源共同作用在某一电阻元件上时，元件上的电压和电流是各电源单独作用时产生的电压和电流之和。
叠加原理是线性电路分析的基本原理之一，适用于所有的线性电阻电路。
三、实验步骤1.准备实验器材：电源、电阻器、电压表、电流表、开关、导线等。
2.搭建实验电路：连接电源、电阻器和电流表、电压表，确保电路连接正确无误。
3.记录实验数据：在电阻器上分别施加不同的电压，并记录相应的电压表和电流表读数。
4.分析实验数据：根据叠加原理，计算出各电源单独作用时的电压和电流，并比较实验数据与理论值是否一致。
5.讨论与总结：分析实验结果，总结叠加原理的应用和注意事项。
四、实验结果与分析1.实验数据记录2.数据分析根据叠加原理，计算出各电源单独作用时的电压和电流：在本次实验中得到了较好的验证。
3.结果讨论与总结通过本次实验，我们验证了叠加原理在电阻电路中的应用。
实验结果表明，多个电源共同作用时，电阻器上的电压和电流是各电源单独作用时产生的电压和电流之和。
在分析电路时，叠加原理可以帮助我们简化问题，提高电路分析的效率和准确性。
需要注意的是，叠加原理只适用于线性电阻电路，对于非线性电路或含有电容、电感的电路，叠加原理不适用。
此外，在实际操作中还需注意电路的安全问题，确保实验过程不会对人员和环境造成损害。
通过本次实验，我们加深了对叠加原理的理解和应用能力，为后续的电路分析和设计打下坚实基础。
实验2--验证叠加原理
验证叠加原理一． 实验目的1． 验证叠加定理，加深对该定理的理解 2． 掌握叠加原理的测定方法 3． 加深对电流和电压参考方向的理解 二． 实验原理与说明对于一个具有唯一解的线性电路，由几个独立电源共同作用所形成的各支路电流或电压，是各个独立电源分别单独作用时在各相应支路中形成的电流或电压的代数和。
(a)电压源电流源共同作用电路 (b)电压源单独作用电路 (c)电流源单独作用电路图5-1 电压源，电流源共同作用与分别单独作用电路图5-1所示实验电路中有一个电压源Us 及一个电流源Is 。
设Us 和Is 共同作用在电阻R 1上产生的电压、电流分别为U 1、I 1，在电阻R 2上产生的电压、电流分别为U 2、I 2，如图5-1(a)所示。
为了验证叠加原理令电压源和电流源分别作用。
当电压源Us 不作用，即Us=0时，在Us 处用短路线代替；当电流源Is 不作用，即Is=0时，在Is 处用开路代替；而电源内阻都必须保留在电路中。
（1） 设电压源Us 单独作用时（电源源支路开路）引起的电压、电流分别为'1U 、'2U 、'1I 、'2I ，如图5-1(b)所示。
（2） 设电流源单独作用时（电压源支路短路）引起的电压、电流分别为"1U 、"2U 、"1I 、"2I ，如图5-1(c)所示。
这些电压、电流的参考方向均已在图中标明。
验证叠加定理，即验证式（5-1）成立。
"1'11U U U +="2'22U U U +="1'11I I I +=式（5-1）"2'22I I I +=三． 实验设备名称 数量 型号 1． 直流稳压电源 1台 0~30V 可调 2． 固定稳压电源 1台 +15V 3． 万用表 1台4． 电阻 3只 51Ω*1 100Ω*1 330Ω*1 5． 短接桥和连接导线 若干 P8-1和50148 6． 实验用9孔插件方板 1块 297mm ×300mm四． 实验步骤1． 按图5-2接线，取直流稳压电源U S1=10V ，U S2=15V ，电阻R 1=330Ω，R 2=100Ω，R 3=51。
2.叠加定理的验证
S1
R2 _ + U2 _
S2
+ U1
+
IN4007
12v
US1
_
+ US2 6v _
GND
长江大学电工电子实验中心龙从玉
GND
7
注意：二级管一定要接在正向导通状态！！！ 注意：二级管一定要接在正向导通状态！！！
*6. 基尔霍夫定律的验证 基尔霍夫电流定律： 节点的各支路电流的和为零 和为零。 基尔霍夫电流定律： 节点的各支路电流的和为零。 即ΣÌ＝0。 Ì 电压定律：闭合回路的各段电路电压的和为零 和为零， 电压定律：闭合回路的各段电路电压的和为零， 即ΣÙ＝0。 Ù 6.1验证基尔霍夫电压定律。 验证基尔霍夫电压定律。 验证基尔霍夫电压定律 可用第5步实验测量数据 步实验测量数据， 可用第 步实验测量数据，分别按做电路左边网 孔回路1，分别测量回路各段电压, 列表记录验证。 孔回路 ，分别测量回路各段电压 列表记录验证。 还可按外环回路2，分别测量各段电压,列式验证。 还可按外环回路 ，分别测量各段电压 列式验证。 6.2验证基尔霍夫电流定律 验证基尔霍夫电流定律 测量节点A的各支路电流 的各支路电流, 验证。 则可分别测量节点 的各支路电流 列表记录验证。
+12V
R1
R2
R3
+
CH1 +12V
_ _
GND
CH2 +6V
+
+6V
四.注意事项 注意事项
电源接线如图3-3。注意正 负电源联线不能接错 负电源联线不能接错！ 电源接线如图 。注意正.负电源联线不能接错！
长江大学电工电子实验中心龙从玉 10
五.实验报告
实验二 叠加定理和戴维宁定理的验证
实验二 叠加定理和戴维宁定理的验证
一、实验目的
1．通过实验加深对基尔霍夫定律、叠加原理和戴维南定理的理解。 2．学会用伏安法、短路电流法、二次电压法测一端口网络等效内阻。 3．正确使用直流电压表、电流表及直流稳压电源。
二、预习要求
1．阅读本次实验各项内容及附录，熟悉实验电路图，了解各仪器仪表的使用方法。 2．复习基尔霍夫定律、叠加原理和戴维南定理。分析电路时注意标明电流、电压的正 方向。 3．了解测试有源一端口网络开路电压和等效电阻的方法。
测量项目 实验内容 U1 单独作用 U2 单独作用 U1、 U2共 同 作 用
ቤተ መጻሕፍቲ ባይዱ
U1 (V)
U2 (V)
I1 (mA)
I2 (mA)
I3 (mA)
UAB (V)
UCD (V)
UAD (V)
UDE (V)
UFA (V)
3. 令 U2 电源单独作用（将开关 S1 投向短路侧，开关 S2 投向 U2 侧） ，重复实验步骤 2 的测量，记录之。 4. 令 U1 和 U2 共同作用（开关 S1 和 S2 分别投向 U1 和 U2 侧） ， 重复上述的测量，并 记录之。 5. 将 R5（330Ω）换成二极管 1N4007（即将开关 S3 投向二极管 IN4007 侧） ，重复 1～ 5 的测量过程，记录之。
3
Ω
I
(a) 电路的 Uoc、R0 和诺顿等效电路的 ISC、R0。

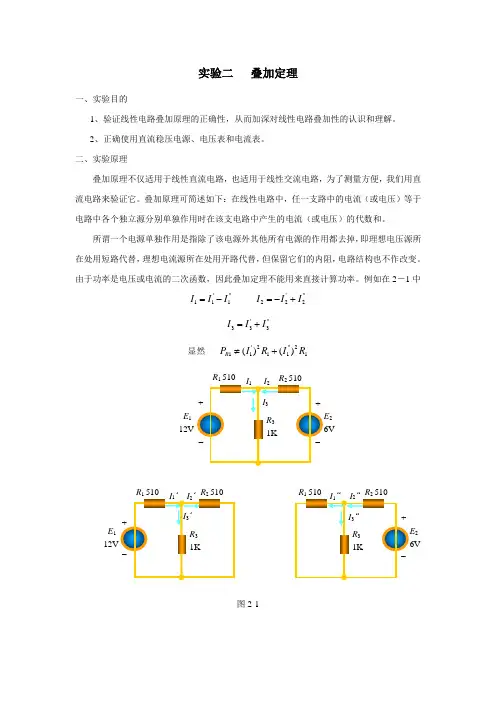

实验二 叠加定理
实验二 叠加定理一、实验目的1、验证线性电路叠加原理的正确性，从而加深对线性电路叠加性的认识和理解。
2、正确使用直流稳压电源、电压表和电流表。
二、实验原理叠加原理不仅适用于线性直流电路，也适用于线性交流电路，为了测量方便，我们用直流电路来验证它。
叠加原理可简述如下：在线性电路中，任一支路中的电流（或电压）等于电路中各个独立源分别单独作用时在该支电路中产生的电流（或电压）的代数和。
所谓一个电源单独作用是指除了该电源外其他所有电源的作用都去掉，即理想电压源所在处用短路代替，理想电流源所在处用开路代替，但保留它们的内阻，电路结构也不作改变。
由于功率是电压或电流的二次函数，因此叠加定理不能用来直接计算功率。
例如在2－1中''1'11I I I -= ''2'22I I I +-=''3'33I I I +=显然 12''112'11)()(R I R I P R +≠图2-1E 1E 26V E 1 12V E 2 6V三、仪器设备四、实验内容与步骤1、按图2-1计算电路中电压电流，并将计算值填入表2-1中。
2、 实验箱电源接通220V 电源，调节输出电压，使第一路输出端电压1E ＝12V ；2E =6V ，（须用万用表重新测定），断开电源开关待用。
按图2-2接线。
图2-23、测量1E 、2E 同时作用和分别单独作用时的支路电流，并将数据记入表格2-2中。
注意：一个电源单独作用时，另一个电源从电路中取断开。
还要注意电流（及电压）的正、负极性。
（注意：用指针表时，凡表针反偏的表示该量的实际方向与参考方向相反，应将表针反过来测量，数值取为负值！）4、测定各电阻元件上的电压，将数据记入表格2-2中。
E 1 12VE 26V表2-2五、实验报告要求1、用实验数据验证支路的电流是否符合叠加原理，并对实验误差进行适当分析。
实验二：叠加定理
实验二：叠加定理一、实验目的（1）、验证线性电路理论中的叠加原理,加深对线性电路的叠加性和齐次性的认识。
（2）、学习叠加定理的Multisim仿真的使用方法。
二、仿真电路设计原理1、在线性电阻电路中，任一支路电流（电压）都是电路中各个独立电源单独作用时在该支路产生的电流（电压）之叠加。
都可以看成是各个独立源分别发单独作用时，在该支路上所产生电流（电压）代数和。
2、方法是将电路中的各个独立源分别单独列出，此时其他的电源置零——独立电压源用短路线代替，独立电流源用开路代替——分别求取出各独立源单独作用时产生的电流或电压。
计算时，电路中的电阻、受控源元件及其联接结构不变。
三、Multisim仿真内容与步骤：1、求下图所示电路中流经R1的电流理论计算： 80V 单独作用8571.080604020802=+⨯=I A218080I U -=432.11=VA R U I 5716.011)80(1==100V 单独作用7857.14010080201003=+⨯=I A32140100I U -=572.28=V 4286.111)100(1==R U I A两者相加：A I I I 0002.24286.15716.0)100(1)80(11=+=+=2、建立电路仿真图：（80V 单独作用）（100V单独作用）（80V与100V共同作用）四结果与误差分析通过实验证得在两个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看做是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。
理论计算结果与仿真测量结果有一定的误差。
主要原因有：（1）理论计算是理想状态的分析结果，仿真电路比较接近实际测量情况。
比如，电压表和电流表都有内阻存在，会对测量产生一定的影响。
（2）软件显示的数字位数限制了更精确的读数。
我们只要精心准备仿真试验，尽力减小各种因素的影响，就可以得到较好的仿真结果。
五、实验小结与分析1、在本实验中我遇到的第一个问题是在保留其中一个独立源时，对于另一个独立源的处理，遵从电压源变导线，电流源开路的原则，后经改正使实验得以顺利进行。
实验二 叠加定理和戴维南定理的验证
实验二 叠加定理和戴维南定理的验证一、实验目的1、通过实验加深对叠加定理与戴维南定理内容的理解。
2、学习线性有源二端网络等效参数的测量方法，加深对“等效”概念的理解。
3、进一步加深对参考方向概念的理解。
二、实验器材与设备 1、电工实验台2、电路原理实验箱或相关实验器件3、数字万用表 一块4、导线若干三、实验原理及实验步骤 1、叠加定理的实验 （1）实验电路原理图（2）实验原理：叠加定理的内容：对任一线性电路而言，任一支路的电流或电压，都可以看作是电路中各个电源单独作用下，在该支路产生的电流或电压的代数和。
叠加定理是分析线性电路的非常有用的网络定理，叠加定理反映了线性电路的一个重要规律：叠加性。
要深入理解定理的涵意，适用范围，灵活掌握叠加定理分析复杂线性电路的方法，通过实验可进一步加深对它的理解。
（3）实验步骤：①调节实验电路中的两个直流电源，分别让U S1=12V 和U S2=6V ； ②当U S1单独作用时，U S2短接，但保留其支路电阻R 2；③测量U S1单独作用下各支路电流I 1'、I 2'和I 3'，支路端电压U ab '，记录在自制的表格中； ④再让U S1短接，保留其支路电阻R 1。
测量U S2单独作用下各支路电流I 1"、I 2"和I 3"，支路端电压U ab "，记录在自制的表格中；⑤测量两个电源共同作用下的各支路电流I 1、I 2和I 3，结点电压U ab ，记录在自制的表S2I 2叠加定理验证实验电路格中；⑥验证叠加定理的正确性。
2、戴维南定理的实验 （1）实验原理电路（2）实验原理：戴维南定理的内容：对任意一个有源二端网络而言，都可以用一个理想电压源U S '和一个电阻R 0'的戴维南支路来等效代替。
等效代替的条件是：原有源二端网络的开路电压U OC 等于戴维南支路的理想电压源U S '；原有源二端网络除源后（让网络内所有的电压源短路处理，保留支路上电阻不动；所有电流源开路）成为无源二端网络后的入端电阻R 0等于戴维南支路的电阻R 0'。
