博世74编程具体操作方法

DS-7400总线式主机简明编程手册
DS-7400报警主机的编程并是很不复杂。

在编程之前，敬请用户必须先详细地阅读
安装使用说明书，（再次敬请用户认真阅读使用说明书！可达到事半功倍的效果！）并清楚的知道你
所需要的功能，根据所需列出编程表，这样方便于编程。

编程前请认真阅读说明书，正确的接好连线。

（正确接好连线是编好程序的前提）。

如果是第一
次使用DS-7400主机，在编程完成前，建议安装技术人员不要将探测器接入主机，只需要将线尾电
阻和扩展模块接在主机上就可以，将主机调试好后，在将探测器接入防区，这样如果系统有故障，
有利于工程技术人员判断是主机系统故障还是探测器故障。

一、正常布防：密码（1234）+“布防”键。

二、撤防和消警：密码（1234）+“撤防”键。

三、强制布防：密码（1234）+“布防”键+“旁路”键
四、防区旁路：密码（1234）+“旁路”键+XXX（防区号，且一定是三位数，如008）
五、进入编程和退出编程：进入编程是9876#0（密码+#0），退出编程是按“*”四秒钟，
听到“嘀”一声表示已退出编程。

六、如何填写数据：DS-7400主机的编程地址一定是四位数，地址的数据一定是两位数。

进入编程后，键盘的灯都会闪动，LCD显示：Prog Mode 4.05 Adr= Adr=后面的就是
要写上去的四位数的地址。

输入地址后，接着输入21#则会交替显示该地址上的两位数据；或
者按“#”则可以出现数据1；再按“#”则可出现数据2。

（出厂值，可以通过编程改变的），然
后自动跳到下一个地址。

如果需要对某些地址编程，则需连续按两次“*”则可以回到Prog Mode
4.05 Adr=。

七、确定防区的功能：（地址是0001—0030），所谓防区功能就是该防区是延时防区、即
时防区、24小时防区等等。

其中01代表延时防区；06代表即时防区；07代表24小时防区。

（此
项一般不用编写，用出厂值即可）

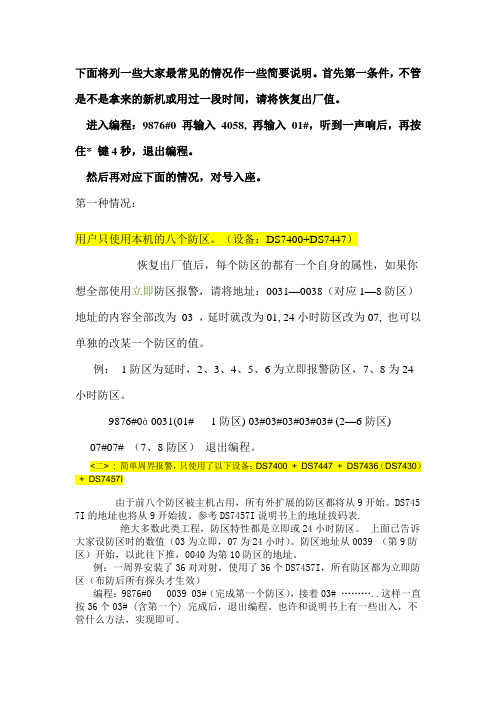

八、确定一个防区的功能：（地址是0031—0278），0031代表第一防区，0032代表第二
防区，如此类推………如果想把第八防区设定为24小时防区，即可以把地址0038中的数据改
为07，再按“#”确认就可以了。

（注意：此项一定要编写）
九、防区特性的设置：（地址是0415—0538），0415代表第一、二防区，0416代表第三、
四防区，如此类推………。

数据1代表前面一个防区，数据二代表后面的一个防区。

此类表示
防区使用那种扩充模块。

如果使用的防区是主机自带防区和FC-7401的扩充防区则需把数据设
定为0 ；如果使用的防区是FC-7408的扩充防区则需把数据设定为1。

（注意：此项一定
要编写）
十、分区编程：DS-7400可分8个分区，并可以自由设定每个分区包含那些防区。

十一、把系统分区：（地址是3420），其中数据1表示使用多少个分区，输入0代表1个分区；
输入1代表2个分区……….输入7代表8个分区。

出厂值是0；数据2表示有无公共分区，出
厂值是0。

（如果系统不分区，此项不用编程）
十二、确定防区属于那些分区：（地址是0287—0410），0287代表第一、二防区，0288 代表第三、四防区，如此类推………。

数据1代表前面一个防区，数据二代表后面的一个防区。

数据1、2可以设定为0—7，代表着1分区到8分区。

（如果系统不分区，此项不用编程）十三、键盘的分区管理：DS-7400主机可以支持15个键盘，1个键盘可以管理1个分区，但每个分区可以由1个或几个键盘来管理。

地址（3131—3138）代表着键盘号，3131代表第一、
二号键盘，3132代表第三、四号键盘，如此类推………。

数据1、2表示键盘的功能。

0表示不
使用；1表示LCD键盘；2表示LED键盘；3表示LCD键盘并为主键盘。

（如果系统不分区，此
项不用编程）
十四、键盘管理哪个分区：（地址是3139—3146），地址（3139—3146）代表着键盘号，3139 代表第一、二号键盘，31402代表第三、四号键盘，如此类推………。

数据1、2表示键盘具体
管理哪个分区，0表示管理1分区；1表示管理2分区…….7表示管理8分区。

（如果系统不
分区，此项不用编程）
十五、防区旁路编程：（地址是2721—2724），具体编程请参考说明书。

（注意：如果防区需
要旁路，则此项一定要编写）
十六、强制布防和接地故障：（地址是2732）数据1表示可以强制布防多少个防区，数据2表示系统是否检查接地故障，出厂值是1，如果接地有问题排除不了，则可把数据2修改为0。

十七、修改编程密码：（地址是7589）可以输入4—6位数的密码
十八、修改主操作密码：（地址是7592）可以输入4—6位数的密码。
