汽车机械基础-液压与气压传动

合集下载

液压与气压传动考试题及答案

液压与气压传动考试题及答案

液压与气压传动系统的维护和保养方法
液压与气压传动考试难点
液压与气压传动系统的工作原理和性能参数
液压与气压传动系统的故障诊断和排除方法
液压与气压传动的基本原理和特点
液压与气压传动系统的组成和结构
考试技巧和注意事项
保持良好的心态,沉着应对考试
注意考试时间分配,合理规划答题顺序
熟悉液压与气压传动的考试题型和答题技巧
液压传动:利用液体的不可压缩性和流动性,通过液压泵、液压马达等元件,将机械能转化为液压能,实现能量的传递和控制。
气压传动:利用气体的可压缩性和流动性,通过气压泵、气压马达等元件,将机械能转化为气压能,实现能量的传递和控制。
液压与气压传动的应用场景
工业自动化:用于机械设备的驱动和控制
汽车工业:用于汽车刹车、转向、悬挂等系统
液压与气压传动考试题及答案
单击此处添加副标题
汇报人:
目录
01
添加目录项标题
02
液压与气压传动基础知识
03
液压与气压传动考试题目
04
液压与气压传动考试答案及解析
05
液压与气压传动考试重点和难点
06
液压与气压传动考试备考建议
添加目录项标题
01
液压与气压传动基础知识
02
液压与气压传动的定义
添加标题
a. 动力传递平稳,无冲击b. 易于实现无级调速c. 易于实现过载保护d. 易于实现精确控制
缺点: a. 泄漏问题难以解决 b. 容易产生噪声和振动 c. 容易受到环境温度的影响 d. 设备成本较高,维护复杂
a. 泄漏问题难以解决b. 容易产生噪声和振动c. 容易受到环境温度的影响d. 设备成本较高,维护复杂
判断题

《液压与气压传动》课程教学大纲

《液压与气压传动》课程教学大纲

液压与气压传动一、课程介绍《液压与气压传动》是材料成型及控制工程专业本科学生的一门学科基础选修课。

液压装置广泛的使用在工业与农业生产的各个领域,它们是使用压力油为传递能量的载体来实现传动与控制的,随着自动化技术的开展,应用越来越广泛。

课程的任务是使学生掌握液压与气压传动的基础知识,掌握各种液压、气动元件的工作原理、特点、应用和选用方法,熟悉各类液压与气动基本问路的功用、组成和应用场合,了解国内外先进技术成果在机械设备中的应用。

本课程教学内容分液压传动和气压传动两局部。

液压传动局部主要介绍液压流体力学基础知识,液压动力元件、执行元件、控制元件和辅助元件,液压传动基本回路、典型液压传动系统和液压系统的设计计算。

气压传动局部介绍气压传动基础知识、气源装置及气动元件和气动基本回路与常用回路,气动逻辑系统设计和气动传动系统实例。

本课程所讲述的内容有:液压流体力学基础、液压泵、液压马达与液压缸、液压控制阀、液压辅件、液压基本回路、典型液压系统、液压系统的设计计算、气压传动基础知识、气源装置及气动元件、气动基本回路与常用回路、气动逻辑系统设计、气动传动系统实例等共11章,教学局部共包含理论24学时,末考试形式为开卷笔试。

Introduction“Hydraulic and pneumatic transmission^ is a mechanical professional students a compulsory technical courses. Hydraulic device widely used in various fields of industrial and agricultural production, which is the use of pressurized oi1 to pass energy carriers to realize transmission and control, along with the development of automation technology, more and more widely.Task course is to enable students to master the basics of hydraulic and pneumatictransmission, master a variety of hydraulic, pneumatic components working principle, characteristics, application and selection methods familiar basic functions of various types of hydraulic and pneumatic circuits, composition and applications, understanding advanced technical achievements in mechanical devices.This course content hydraulic and pneumatic transmission of two parts. Hydraulic transmission section introduces the basics of hydraulic fluid mechanics, hydraulics components, actuators, control components , auxiliary components, the basic hydraulic transmission circuit, a typical hydraulic system and hydraulic system design calculations. Pneumatic transmission section describes the basics of pneumatic transmission, gas source device, pneumatic components, basic and common pneumatic circuits , logic system design and examples of pneumatic transmission.The contents of this course are: hydraul ic fluid mechanics, hydraul ic pump, hydraulic motor and hydraulic cylinder, hydraulic control valve, hydraulic accessories, hydraulic basic circuit, typical hydraulic system, hydraulic system design calculation, pneumatic transmission basic knowledge, gas Source device and pneumatic components, pneumatic basic circuit and common circuit, pneumatic logic system design, pneumatic transmission system examples, etc., a total of 11 chapters, the teaching part contains a total of 24 hours of theory.课程基本信息1、教学目的“液压与气压传动”是非机械专业本科生的一门专业基础课程。

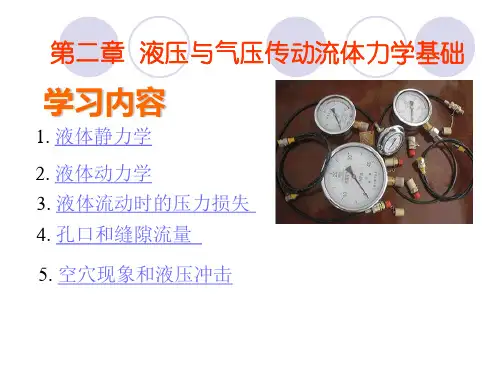

液压与气压传动(第二章讲稿)

液压与气压传动(第二章讲稿)

将流管截面无限缩小趋近于零,便获 得微小流管或微小流束。微小流束截面各 点处的流速可以认为是相等的。 流线彼此平行的流动称为平行流动。 流线间夹角很小,或流线曲率很大的流动 称为缓变流动。平行流动和缓变流动都可 认为是一维流动。 ( 3)通流截面、流量和平均流速 通流截面:在流束中与所有流线正交的截 面。在液压传动系统中,液体在管道中流 动时,垂直于流动方向的截面即为通流截 面,也称为过流断面。
根据静压力的基本方程式,深度为h处的液体压力
p p0 gh =106+900×9.8×0.5
=1.0044×106(N/m2)106(Pa)
从本例可以看出,液体在受外Fra bibliotek压力作用的情况 下,液体自重所形成的那部分压力gh相对甚小,在 液压系统中常可忽略不计,因而可近似认为整个液体 内部的压力是相等的。以后我们在分析液压系统的压 力时,一般都采用这种结论。
例2.1 如图2-2所示,容器内盛满油 液。已知油的密度=900kg/m3 ,活 塞上的作用力F=1000N,活塞的面积 A=1×10-3m2 ,假设活塞的重量忽略 不计。问活塞下方深度为h=0.5m处 的压力等于多少? 解: 活塞与液体接触面上的压力 均匀分布,有
F 1000 N p0 10 6 N / m 2 A 110 3 m 2
四、 静止液体中的压力传递(帕斯卡原理)
根据静压力基本方程 (p=p0+ρgh),盛放在密闭容器内的液 体,其外加压力p0发生变化时,只 要液体仍保持其原来的静止状态不 变,液体中任一点的压力均将发生 同样大小的变化。 如图2-5所示密闭容器内的静 止液体,当外力F变化引起外加压 力p发生变化时,则液体内任一点 的压力将发生同样大小的变化。即 在密闭容器内,施加于静止液体上 的压力可以等值传递到液体内各点。 这就是静压传递原理,或称为帕斯 卡原理。

液压与气压传动课程设计

液压与气压传动课程设计

液压与气压传动课程设计一、引言液压与气压传动是机械传动中常用的两种传动方式,通过液体或气体介质的压力传递力量和能量。

本课程设计旨在深入了解液压与气压传动的原理和应用,提升学生对该领域的理论和实践能力。

二、课程设计目标本课程设计的目标是让学生掌握液压与气压传动的基本原理和工作方式,了解其在工程领域中的应用,并能够运用所学知识解决实际问题。

具体目标如下:1. 理解液压与气压传动的基本概念和原理;2. 掌握液压与气压系统的工作特点和工作原理;3. 学习液压与气压元件的结构和功能,能够进行系统的选型和设计;4. 能够分析和解决液压与气压传动系统中的常见问题;5. 了解液压与气压传动在工程领域中的典型应用,并能够进行系统设计和优化。

三、课程设计内容本课程设计主要包括以下几个方面的内容:1. 液压与气压传动的基本概念和原理介绍;2. 液压与气压传动系统的工作特点和工作原理;3. 液压与气压元件的结构和功能;4. 液压与气压传动系统设计与优化;5. 液压与气压传动在工程领域中的典型应用。

四、课程设计教学方法本课程设计采用多种教学方法,包括理论授课、实验教学和工程案例分析等。

具体教学方法如下:1. 理论授课:通过教师讲解、课件演示等方式,向学生传授液压与气压传动的基本概念和原理;2. 实验教学:通过实验操作,让学生亲自操纵液压与气压传动系统,了解其工作特点和工作原理;3. 工程案例分析:通过分析实际工程案例,让学生应用所学知识解决实际问题,培养实践能力。

五、课程设计评估方法本课程设计的评估方法主要包括考试、实验报告和实际案例分析等。

具体评估方法如下:1. 考试:通过理论知识的考试,检验学生对液压与气压传动的理解程度;2. 实验报告:要求学生根据实验操作结果,撰写实验报告,评估学生对实验内容的掌握程度;3. 实际案例分析:要求学生分析实际工程案例,提出解决方案,评估学生综合运用所学知识的能力。

六、课程设计参考书目为了帮助学生更好地学习本课程设计内容,建议学生参考以下书目:1. 《液压与气压传动原理与应用》;2. 《液压与气压传动系统设计与优化》;3. 《液压与气压传动工程案例分析》。

液压与气压传动

液压与气压传动
执行元件(液压缸、液压马达等)将液体的压力能转 化为机械能输出,以得到既定的运动和力的形式。
液压系统的 基本组成
动力元件:液压泵。
执行元件:液压缸、液压马达。
控制调节元件:控制和调节液压系统的压力、 流量及液流方向的装置,如各类液压阀等。
液压传动系统组成
两次能 量转化
动力元件(液压泵)将机械能转换为液体的压力能;
对环境的适应性好。如:易燃易爆、高温场合、 食品、医药医疗。
气压传动的特点
相比之下,空气介质具有无成本、流动阻力小、较易压缩、环境适应强等特点
压力小,动力性能不如液压,执行件尺寸较大。
气压传动 的特点为
系统稳定性差、调速性能差。
某些情况气源处理装置花费大
液压传动的基本应用
工程机械
1
2 金属切削机床、压力机
液压与气动传动的工作原理
液压传动的工作原理: 如图1-1是液压千斤顶的工作原理图。提起手柄→小活塞 上移→小活塞下端油腔容积增大(形成局部真空)→单向阀 4打开→经吸油管5从油箱12中吸油; 压下手柄→小活塞下移→小活塞下腔压力升高→单向阀4 关闭,单向阀7打开→下腔的油液经管道6、单向阀7输入 油缸9的下腔→迫使大活塞8上移→顶起重物。再提手柄 吸油时→单向阀7自动关闭→油液不能倒流→保证了重物 不会自行下落。不断地往复扳动手柄,就能不断地把油液 压入举升缸下腔,使重物逐渐地升起。如打开截止阀11→ 举升缸下腔的油液经管道10、截止阀11流回油箱→重物 就向下移动。这就是液压千斤顶的工作原理。
执行元件(液压缸、液压马达等)将液体的压力能转 化为机械能输出,以得到既定的运动和力的形式。
工作介质:通常为液压油
液压系统的 基本组成
辅助元件:如油管、管 接头、油箱、过滤器、 蓄能器和压力表等。

第三节液压与气动传动的优、缺点及应用

第三节液压与气动传动的优、缺点及应用

(10) 排气时,气体因膨胀而温度降低,因而 气动设备可以自动降温,长期运行也不会发 生过热现象。 2、气压传动的缺点 同其它传动方式相比,有以下几方面缺点: (1)空气的可压缩性大,气动系统的稳定性差 ,负载变化,对工作速度的影响较大,速度 调节较难; (2)工作压力低,且结构尺寸不宜过大,故气 动系统不易获得较大的输出力和力矩,因此 ,气压传动不适用于重载系统; (3)空气无润滑性能;
计算机的广泛普及与应用为气动技术的发 展提供了更加广阔的前景。
作业布置
P23 项目习题
1---2
二、气压传动的优、缺点
1、气压传动的优点 同其他传动方式相比,有以下几方面的优点: (1)用空气作为传动介质,来源方便,取之不 尽,用后直接排入大气,且不需回气管路; (2)气动系统结构较简单,安装自由度大,使 用、维护方便,成本低; (3)空气对环境适应性强,特别在高温、易燃 、易爆、高压尘环境中,比液压、电气及电 子控制都优越; (4) 压缩空气的工作压力较低(一般为 0.3~0.8MPa),对气动元件的材质要求较低; (5)使用安全,没有防爆问题,且易于实现过 载自动保护;
(4)气信号传递的速度比光、电子速度慢,故 不宜用于要求高传递速度的复杂回路中,但 对一般机械设备,气动信号的传递速度是能 够符合要求的; (5) 排气噪声大,需加消声器。 总的来说,液压与气动传动的优点是主 要的,其缺点随着科学技术的发展不断得 到克服,将液压传动、气压传动、电力传 动、机械传动合理地联合使用,构成气液 、电液(气)、机液(气)等联合传动, 以进一步发挥各自的优点,可相互补充, 弥补某些不足。
2、液压传动的缺点
同其它传动方式相比,有以下几方面缺点:
(1)接管不良等原因造成液压油外泄,它除了 会污染工作场所外,还有引起火灾的危险; (2)油液易污染,影响液压系统的工作性能; (3)液压系统大量使用各种控制阀与接头,为 防止泄漏损耗,元件的加工精度要求较高; (4) 液压传动不能保证严格的传动比,这是由 于液压油的可压缩性和泄漏造成的;

液压与气压传动课后习题答案

液压与气压传动课后习题答案

第1章绪论1-1什么是液压传动?什么是气压传动?参考答案:液压与气压传动的基本工作原理是相似的,都是以流体的压力能来传递动力的。

以液体(液压油)为工作介质,靠液体的压力能进行工作称为液压传动。

以压缩空气为工作介质,靠气体压力能进行工作的称为气压传动。

1-2液压与气压传动系统有哪几部分组成?各部分的作用是什么?参考答案:液压传动系统和气压传动系统主要有以下部分组成:(1)动力元件:液压泵或气源装置,其功能是将原电动机输入的机械能转换成流体的压力能,为系统提供动力。

(2)执行元件:液压缸或气缸、液压马达或气压马达,它们的功能是将流体的压力能转换成机械能,输出力和速度(或转矩和转速),以带动负载进行直线运动或旋转运动。

(3)控制元件:压力流量和方向控制阀,它们的作用是控制和调节系统中流体的压力、流量和流动方向,以保证执行元件达到所要求的输出力(或力矩)、运动速度和运动方向。

(4)辅助元件:保证系统正常工作所需要的辅助装置,包括管道、管接头、油箱或储气罐、过滤器和压力计等。

(5)传动介质:指传递能量的流体,即液压油或压缩空气。

1-3液压与气压传动主要优缺点有哪些?参考答案:液压传动的主要优点:在输出相同功率的条件下,液压转动装置体积小、重量轻、结构紧凑、惯性小、并且反应快。

可在运行过程中实现大范围的无级调速、且调节方便。

传动无间隙,运动平稳,能快速启动、制动和频繁换向。

操作简单,易于实现自动化,特别是与电子技术结合更易于实现各种自动控制和远距离操纵。

不需要减速器就可实现较大推力、力矩的传动。

易于实现过载保护,安全性好;采用矿物油作工作介质,滋润滑性好,故使用寿命长。

液压元件已是标准化、系列化、通用化产品、便于系统的设计、制造和推广应用。

液压传动的主要缺点:(1)油液的泄露、油液的可压缩性、油管的弹性变形会影响运动的传递正确性,故不宜用于精确传动比的场合。

(2)由于油液的粘度随温度而变,从而影响运动的稳定性,故不宜在温度变化范围较大的场合工作。

液压与气压传动实验报告总结概述

液压与气压传动实验报告总结概述

液压与气压传动实验报告总结概述液压与气压传动是工程领域中常用的能量传递方式,通过液体或气体的压力传递来实现机械运动。

在这篇实验报告总结概述中,我将介绍液压与气压传动的基本原理、实验过程以及我的观点和理解。

一、液压传动的基本原理液压传动是利用液体(通常是油)作为工作介质,通过液体在封闭系统中的传递压力来实现能量的传递和控制。

在液压系统中,液压泵通过产生高压油将能量传送到执行元件,例如液压缸或液压马达,从而实现力的传递和工作机构的运动。

液压传动具有以下优点:1. 力矩大:液压系统可以通过增大液压泵和液压缸的尺寸来增加输出力矩。

2. 传动效率高:液压传动的机械效率一般在90%以上,能量损耗相对较小。

3. 传动平稳:液压传动具有压力稳定、传动平稳的特点,适用于需要平稳运动的工作场合。

二、气压传动的基本原理气压传动是利用压缩空气作为工作介质,通过压缩空气在气压系统中的传递来实现能量的传递和控制。

在气压系统中,气压源将空气压缩并输送到执行元件,例如气缸或气动马达,从而实现力的传递和机构的运动。

气压传动具有以下优点:1. 重量轻:相比液压传动,气压传动的元件更加轻便,适用于一些要求轻量化的应用场景。

2. 使用方便:气压源普遍易得,气压源输送的空气可以通过简单的气路控制来实现机械的运动和停止。

3. 安全可靠:气压传动中的压缩空气对环境和操作人员相对安全,有较高的安全性。

三、实验过程本次实验旨在实际观察液压和气压传动的工作原理,并通过实验数据和实际操作来分析比较它们的优缺点。

1. 实验装置搭建:根据实验要求,搭建液压装置和气压装置,并确保安全操作。

2. 测试液压传动:将液压泵连接到液压缸的进油口,通过操作液压泵使液压缸产生运动,观察液压系统的工作效果。

3. 测试气压传动:将气压源连接到气缸的进气口,通过气动开关操作气压传动装置,观察气压系统的工作效果。

4. 数据记录与分析:记录实验过程中的相关数据,如液压或气压的压力变化、液压缸或气缸的运动距离等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(2)液压缸的结构和图形符号 汽车动力转向系统中使用的液压缸为单杆活塞式液压缸。
单杠活塞式液压缸主要由缸体、活塞和活塞杆组成,由于活塞一端有杆,另一端无杆,所以活 塞两端的有效作用面积不等。 当无杆腔进油时,因活塞有效面积大,所以速度小,推力大 当有杆腔进油时,因活塞有效面积小,所以速度大,推力小
(3)其他类型的液压缸 柱塞式液压缸
单作用叶片泵
此泵为变量叶片泵,自吸能力好,对油液污染较敏感,转子承受的径向液压力是不 平稳的,故轴承将承受较大的负载,其寿命较短,不宜用于高压。宜用于液压转向 机构中
双作用叶片泵
转子承受的径向液压力是平稳的,轴承所受的力较小,故寿命长,自吸能力好,对 油液污染较敏感,适用于中、高压系统。 轴向柱塞泵
(2)液压传动的缺点
(1)液压传动的效率偏低。 (2)液压组件制造精度高,加工和安装技 术要求高,因此其成本也较高。 (3)工作时,其性能受温度的影响较大, 同时由于泄漏难以避免,因此无法保持准 确的传动比。 (4)发生故障时,不易查找原因和及时排 除故障。
8.1 液压传动
一、液压传动概述 4.液压系统图形职能符号
(2)流量
液压传动是依靠密闭容积的变化来传递运动的,而密闭容积的变化将引起液压油的流 动,因此,我们有必要了解一些油液流动的基础知识。
①流量
流量是指在单位时间内,流过其通流截面的液体体积,用Q表示。 若在时间t内,流过管道或液压缸某一截面的油液体积为V,则该流量为
流量的法定计量单位为m3/s(米3/秒),常用单位L/min(升/分)。换算关系为1m3/s = 6 × 104L/min。
其密封性能好,容积效率高,耐磨性好;结构紧凑,流量调节方便,在高压系统中 广泛应用。但结构复杂和制造精度要求高。广泛应用于汽车空调压缩机、液压吊车 油泵等
8.1 液压传动
二、汽车典型液压元件 2.液压缸 (1)液压缸的功能
液压缸是液压传动系统中的一种执行元件,它可以将液压能转变为执行元件的机械能输出。 单杆活塞液压缸是将机械能的运动输出形式变为直线往复运动。
按试验标准规定,连续运转工作所必须保证的流量称为额定流量。它是液压 元件基本参数之一。
②平均流速
流速是指流动液体内的质点在单位时间内流过的距离,以v表示,单位为m/s。 由于实际液体都具有黏性,所以液体在管道中流动时,在同一截面上各点的实际流速 不相等。在一般场合下,都以平均流速进行计算。可用下式表示:
伸缩式液压缸 齿条式摆动液压缸
8.1 液压传动
二、汽车典型液压元件 3.换向阀 (1)换向阀的功用
利用阀芯和阀体之间的相对运动变换油液流动的方向,或者接通或关闭油路,从而改变液 压系统的工作状态。
(2)结构原理和图形符号 汽车动力转向系统中使用的换向阀为三位五通换向阀
采用方向盘的操纵控制滑阀的移动,当汽车直线行驶,方向盘不动,滑阀处于中 位,上边三个油口互相连通,下边两个油口封闭;当方向盘向左转时,滑阀被向 左移,三位五通换向阀处于左位,P与A油口连通,B与T油口接通,C油口关闭; 当方向盘向右转时,滑阀被向右移,三位五通换向阀处于右位,P与B油口接通, T与C油口接通,A油口关闭。
式中:Al、A2 — 截面1、截面2的面积,单位为m2; 、 — 液体流过截面1、截面2的平均流速,单位为m/s。
例 如图所示的液压千斤顶,已知A1 = 1.13×m2,A2 =9.62×m2,管道3的截面 积A3= 0.13×m2。如果施加在小活塞上的F1 = 5.78 ×103N,活塞1下压的速度为 0.2m/s。试问:1)大活塞能顶起多重的重物?2)大活塞5上升速度和管道3内液 体的平均流速是多少?
3)车轮右转 方向盘(螺杆)8右转,换向阀5处于右位,从泵
液压传动系统一般由以下5个部分组成 (1)动力部分动能力转部换分为由有液野压 的泵液和压液能压,泵输的出其高他压附油件液组。成,其功能是把原动机所提供的机械
执行部分由液压缸或液压马达等组成,其功能是把油液的压力能转变成机械能
(2)执行部分去驱动负载作功,实现往复直线运动、连续转动或摆动。
(3)控制部分控压制力部、分流由量各和种流液动压方控向制,阀从组而成控,制其执功行用部是分控的制力从、液速压度泵和到方执向行。部分的油液的
常用的换向阀的图形符号
8.1 液压传动
二、汽车典型液压元件 4.单向阀
(1)单向阀的功用 普通单向阀的功用是只允许油液向一个方向流动,而不允许反向流动。
(2)结构原理与图形符号
1-阀体 2-阀芯 3-弹簧 液压油从进油口P1流入时,阀芯在液压油的作用下,克服弹簧的作用力,使阀芯离开阀座 开启,液压油由出油口流出;当液压油反向从出油口流入时,阀芯在液压油和弹簧力的作用 下,使阀芯压紧在阀座上,切断油路,从而使液压油不能反向流动。
8.1 液压传动
二、汽车典型液压元件 6.溢流阀 (1)溢流阀的功用
溢流阀是通过阀口的溢流,使被控制系统或回路的压力维持恒定,实现稳压、调压或限压的 作用。
(2)结构原理与图形符号
直Байду номын сангаас型溢流阀
先导型溢流阀
例 如图所示的汽车动力液压转向系统,请分析其工作过程。
①车轮直线行驶
方向盘8不动。换向阀5处于中位,液压缸6 的两腔油路闭锁,液压缸活塞处于平衡状态,对 转向节臂不施加作用力,不起助力作用。 进油路过程:油箱→油泵2→节流阀3→换向阀5 的中位→油箱。
(4)辅助部分 辅助部分包括油箱、滤清器、蓄能器、油管、压力表等,其功能是存储、输送、
净化和密封工作液体,并有散热作用。
(5)工作介质液压系统中用量最大的工作介质是液压油。液压油不仅起传递能量和运动的作
用,而且对元件及装置起润滑作用。
8.1 液压传动
一、液压传动概述 3.液压传动系统的特点
(1)液压传动的优点
②车轮左转
方向盘(螺杆)8左转,换向阀5处于左位,转 向螺母经过转向节臂、直拉杆等与车轮相连,开始 由于车轮偏转阻力较大螺母暂不动,因此,螺母对 螺杆产生一个向左的轴向反作用力,迫使滑阀相对 阀体向左移动,改变油路通道。这时从泵来的压力 油只经转向控制阀进入液压缸6的左腔,推动活塞 向右移动,通过转向摇臂、直拉杆、转向节臂、梯 形臂、横拉杆、使车轮左转,实现助力转向。 进油路过程:油箱→油泵2→节流阀3→换向阀5的 左位→液压缸6的左腔,活塞向右移动。 回油路过程:液压缸6的右腔→换向阀5的左位→油 箱。
(或电动机)输入的机械能转化为油液的液压能,是 液压系统中的动力源,向液压系统供给液压油。
(1)结构和职能符号
1,3—单向阀 2—弹簧 4—缸体 5—柱塞 6—偏心轮 7—油箱
(2)液压泵的类型
齿轮泵
结构简单紧凑,转速高、体积小、质量轻、自吸性能好,不能变量,一般为低压, 多适用于汽车润滑系中的机油泵和液压转向的助力泵
式中:
— 油液的平均流速,单位为m/s; Q — 流入液压缸或管道的油液流量,单位为m3/s; A — 活塞(或液压缸)的有效作用面积,单位为m2。
③活塞(液压缸)运动速度与流量关系。 活塞(液压缸)运动速度等于液压缸内油液的平均速度,即:
④液体流动连续性原理 根据质量守恒定律,油液流动时既不能增加,也不会减少,而且油液是不可压缩的 流体,因此液体流经连通管道每一截面的流量应相等,也就是说,进入管道一端和 从管道另一端流出的油液的流量应相等,这就是液体流动的连续性原理。
p=
式中:p — 液体的压力,单位为Pa; F — 作用在液体表面的外力,单位为N; A — 液体表面承压面积,单位为m2。
其中:1Pa=1N/ m2,1MPa=106Pa。
额定压力是指液压系统按试验标准连续工作的最高压力。它是液压元件的基本 参数之一。
8.1 液压传动
一、液压传动概述 (2)压力的传递
符号通常均以组件的静止位置或零位置表示
符号在系统中的布置除有方向性的组件(油箱、仪表)外,根据具体情况可水平或垂直绘制
当需要标明组件的名称、型号和参数时,一般在系统图的零件表中说明,必要时可标注在组件 符号旁边。
8.1 液压传动
一、液压传动概述 5.液压传动的基本参数 (1)压力
①液体静压力 液体静压力是指液体处于静止状态时,单位面积上受的法向作用力。静压力也称为 压强。用公式表示即为
与此同时,转向器输入轴还带动转向器内部 的转向控制阀转动,使转向动力缸产生液压作用 力,帮助驾驶员转向操纵。这样,为了克服地面 作用于转向轮上的转向阻力矩,驾驶员需要加于 转向盘上的转向力矩,比用机械转向系统时所需 的转向力矩小得多。
8.1 液压传动
它是整个液压系统的动力元件,它的功用是将发动机
二、汽车典型液压元件 1.液压泵
液压传动是依靠密封容积的变化传递运动的,而密封容积的变化所引起流量的变 化要符合等量原则
液压传动是依靠油液的压力来传递动力的,在密闭容器中压力是以等值传递的。
8.1 液压传动
二、汽车典型液压元件 汽车动力液压转向系统的工作示意图
该系统的功能是保持汽车稳定地直
线行驶和根据需要改变方向。其中属于 转向加力装置的部件是:转向油泵5、 转向油管4、转向油罐6以及位于整体式 转向器10内部的转向控制阀及转向动力 缸等。当驾驶员转动方向盘1时,转向 摇臂9摆动,通过转向直拉杆11、横拉 杆8、转向节臂7,使转向轮偏转,从而 改变汽车的行驶方向。例如向左转动方 向盘,汽车转向系统动作,带动前车轮 向左转;反之,车轮向右转。
帕斯卡原理:在密闭的容器中,由外力作用所产生的压力可以通过液体等值地传递 到液体内部所有各点
p=
这一压力p将等值传递到液休中的所有各点,即大液压缸中的压力也等于 p,此时大活 塞受到液体的推力F2为
例 如图所示的液压千斤顶,已知A1 = 1.25 × m2,A2 = 1.00 ×m2。如果施加在小 活塞上的F1 = 6.25×103N,试问能顶起多重的重物?
