重庆大学《地下结构设计》考卷及答案

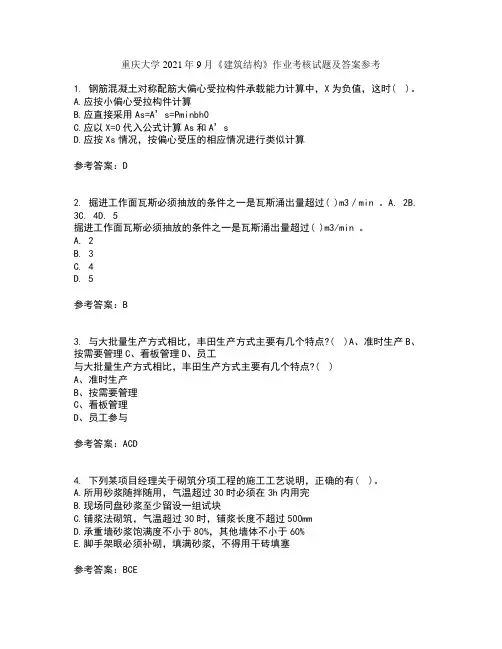

重庆大学2021年9月《建筑结构》作业考核试题及答案参考12
重庆大学2021年9月《建筑结构》作业考核试题及答案参考1. 钢筋混凝土对称配筋大偏心受拉构件承载能力计算中，X为负值，这时( )。
A.应按小偏心受拉构件计算B.应直接采用As=A’s=Pminbh0C.应以X=0代入公式计算As和A’sD.应按Xs情况，按偏心受压的相应情况进行类似计算参考答案：D2. 掘进工作面瓦斯必须抽放的条件之一是瓦斯涌出量超过( )m3／min 。
A. 2B. 3C. 4D. 5掘进工作面瓦斯必须抽放的条件之一是瓦斯涌出量超过( )m3/min 。
A. 2B. 3C. 4D. 5参考答案：B3. 与大批量生产方式相比，丰田生产方式主要有几个特点?( )A、准时生产B、按需要管理C、看板管理D、员工与大批量生产方式相比，丰田生产方式主要有几个特点?( )A、准时生产B、按需要管理C、看板管理D、员工参与参考答案：ACD4. 下列某项目经理关于砌筑分项工程的施工工艺说明，正确的有( )。
A.所用砂浆随拌随用，气温超过30时必须在3h内用完B.现场同盘砂浆至少留设一组试块C.铺浆法砌筑，气温超过30时，铺浆长度不超过500mmD.承重墙砂浆饱满度不小于80%，其他墙体不小于60%E.脚手架眼必须补砌，填满砂浆，不得用干砖填塞参考答案：BCE5. 进深(名词解释)参考答案：指垂直于开间的房间深度尺寸。
6. 旨在充分利用受力主筋的材料性能，钢筋混凝土梁在承受荷载之后，裂缝出现是不可避免的。
( )A.正确B.错误参考答案：A7. 半砖墙的实际厚度为110mm。
( )A.正确B.错误参考答案：B8. 建筑物的耐火等级分三级。
( )A.正确B.错误参考答案：B9. 增设吊顶可以起到隔声的作用，其原理在于( )。
A.隔绝空气传声B.减弱固体的撞击能量C.减弱楼板的振动D.降低原声音分贝参考答案：A10. 浅埋暗挖法施工应贯彻哪些原则?浅埋暗挖法施工应贯彻哪些原则?参考答案：原则：1.管超前--超前支护稳定掌子面2.严注浆--立即注浆3.短开挖--限制进尺4.强支护--初期支护刚度大5.快封闭--仰拱或临时仰拱实施6.勤量侧--掌握施工动态11. 某机械厂总装车间建设项目是一座典型的钢筋混凝土装配式单层工业厂房。

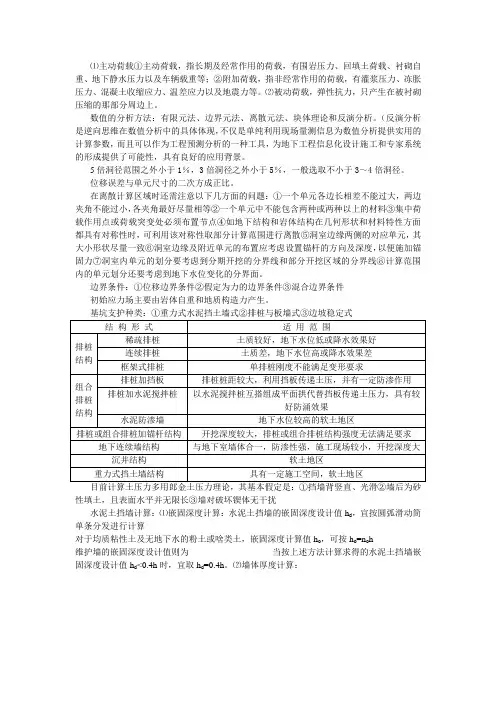

地下建筑结构复习题
⑴主动荷载①主动荷载，指长期及经常作用的荷载，有围岩压力、回填土荷载、衬砌自重、地下静水压力以及车辆载重等；②附加荷载，指非经常作用的荷载，有灌浆压力、冻胀压力、混凝土收缩应力、温差应力以及地震力等。
⑵被动荷载，弹性抗力，只产生在被衬砌压缩的那部分周边上。
数值的分析方法：有限元法、边界元法、离散元法、块体理论和反演分析。
（反演分析是逆向思维在数值分析中的具体体现，不仅是单纯利用现场量测信息为数值分析提供实用的计算参数，而且可以作为工程预测分析的一种工具，为地下工程信息化设计施工和专家系统的形成提供了可能性，具有良好的应用背景。
5倍洞径范围之外小于1％，3倍洞径之外小于5％，一般选取不小于3～4倍洞径。
位移误差与单元尺寸的二次方成正比。
在离散计算区域时还需注意以下几方面的问题：①一个单元各边长相差不能过大，两边夹角不能过小，各夹角最好尽量相等②一个单元中不能包含两种或两种以上的材料③集中荷载作用点或荷载突变处必须布置节点④如地下结构和岩体结构在几何形状和材料特性方面都具有对称性时，可利用该对称性取部分计算范围进行离散⑤洞室边缘两侧的对应单元，其大小形状尽量一致⑥洞室边缘及附近单元的布置应考虑设置锚杆的方向及深度，以便施加锚固力⑦洞室内单元的划分要考虑到分期开挖的分界线和部分开挖区域的分界线⑧计算范围内的单元划分还要考虑到地下水位变化的分界面。
边界条件：①位移边界条件②假定为力的边界条件③混合边界条件初始应力场主要由岩体自重和地质构造力产生。
基坑支护种类：①重力式水泥挡土墙式②排桩与板墙式③边坡稳定式性填土，且表面水平并无限长③墙对破坏锲体无干扰水泥土挡墙计算：⑴嵌固深度计算：水泥土挡墙的嵌固深度设计值h d，宜按圆弧滑动简单条分发进行计算对于均质粘性土及无地下水的粉土或啥类土，嵌固深度计算值h o，可按h o=n o h维护墙的嵌固深度设计值则为当按上述方法计算求得的水泥土挡墙嵌固深度设计值h d<0.4h时，宜取h d=0.4h。

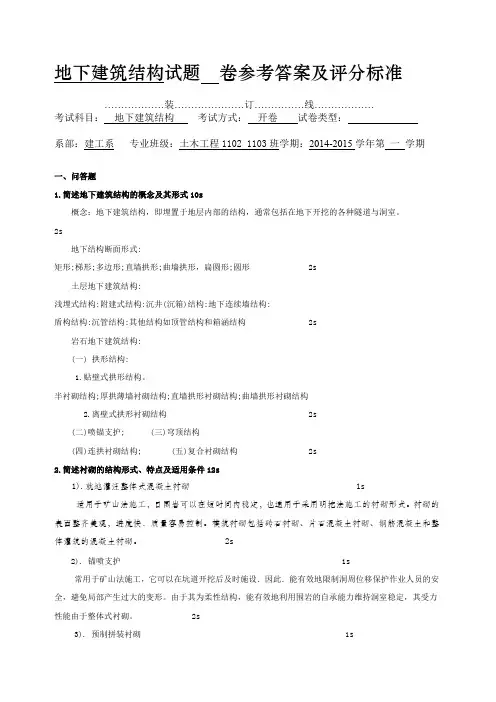

地下建筑结构考试答案
地下建筑结构试题卷参考答案及评分标准………………装…………………订……………线………………考试科目：地下建筑结构考试方式：开卷试卷类型：系部：建工系专业班级：土木工程1102 1103班学期：2014-2015学年第一学期一、问答题1.简述地下建筑结构的概念及其形式10s概念：地下建筑结构，即埋置于地层内部的结构，通常包括在地下开挖的各种隧道与洞室。
2s地下结构断面形式:矩形;梯形;多边形;直墙拱形;曲墙拱形，扁圆形;圆形 2s 土层地下建筑结构:浅埋式结构:附建式结构:沉井(沉箱)结构:地下连续墙结构:盾构结构:沉管结构:其他结构如顶管结构和箱涵结构 2s岩石地下建筑结构:(一) 拱形结构:1.贴壁式拱形结构。
半衬砌结构;厚拱薄墙衬砌结构;直墙拱形衬砌结构;曲墙拱形衬砌结构2.离壁式拱形衬砌结构 2s(二)喷锚支护; (三)穹顶结构(四)连拱衬砌结构; (五)复合衬砌结构 2s2.简述衬砌的结构形式、特点及适用条件12s1).就地灌注整体式混凝土衬砌 1s适用于矿山法施工，日围岩可以在短时间内稳定，也通用于采用明挖法施工的衬砌形式。
衬砌的表面整齐美观，进度快．质量容易控制。
模筑衬砌包括砖石衬砌、片石混凝土衬砌、钢筋混凝土和整体灌筑的混凝土衬砌。
2s2). 锚喷支护 1s常用于矿山法施工，它可以在坑道开挖后及时施设．因此．能有效地限制洞周位移保护作业人员的安全，避免局部产生过大的变形。
由于其为柔性结构，能有效地利用围岩的自承能力维持洞室稳定，其受力性能由于整体式衬砌。
2s3). 预制拼装衬砌 1s拼装衬砌由预制构件在现场拼装而成，一般为圆形，主要用于盾构法〔TBM )施工的隧道。
其支护特点有坚实稳固、作用快。
2s4). 复合式衬砌 1s复合式衬砌山两种以下不同构筑类型的结构所组成，通常用于山岭隧道新奥法施工的隧道)或城市地铁道暗挖法施工的区间隧道。
2s3.试述沉井的构造及各部位的作用8s井壁: 承受在下沉过程中各种最不利荷载组合(水土压力)所产生的内力。

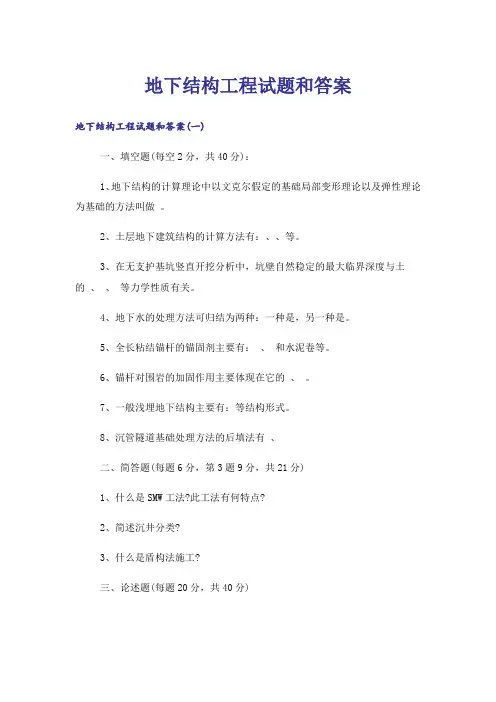

大学_地下结构工程试题和答案
地下结构工程试题和答案地下结构工程试题和答案(一)一、填空题(每空2分，共40分)：1、地下结构的计算理论中以文克尔假定的基础局部变形理论以及弹性理论为基础的方法叫做。
2、土层地下建筑结构的计算方法有：、、等。
3、在无支护基坑竖直开挖分析中，坑壁自然稳定的最大临界深度与土的、、等力学性质有关。
4、地下水的处理方法可归结为两种：一种是，另一种是。
5、全长粘结锚杆的锚固剂主要有：、和水泥卷等。
6、锚杆对围岩的加固作用主要体现在它的、。
7、一般浅埋地下结构主要有：等结构形式。
8、沉管隧道基础处理方法的后填法有、二、简答题(每题6分，第3题9分，共21分)1、什么是SMW工法?此工法有何特点?2、简述沉井分类?3、什么是盾构法施工?三、论述题(每题20分，共40分)1、写出无支护基坑竖直开挖临界深度的计算公式，并分析其临界深度与土体的什么性质有关?2、分析新奥法和锚喷支护的联系和区别?答案1、地下结构的计算理论中以文克尔假定的基础局部变形理论以及弹性理论为基础的方法叫做。
文克尔理论2、土层地下建筑结构的计算方法有：、、等。
(写出3种即可) 荷载结构法、地层结构法、工程类比法3、在无支护基坑竖直开挖分析中，坑壁自然稳定的最大临界深度与土的、、等力学性质有关。
压缩性、抗剪能力、含水率4、地下水的处理方法可归结为两种：一种是，另一种是。
排水法、堵水法5、全长粘结锚杆的锚固剂主要有：、和水泥卷等。
树脂锚杆、聚氨酯锚杆、砂浆锚杆6、锚杆对围岩的加固作用主要体现在它的、、。
悬吊作用、组合作用、挤压作用7、一般浅埋地下结构主要有：、、等结构形式。
直墙拱形结构、矩形闭合结构和梁板式结构、8、沉管隧道基础处理方法的后填法有、、等。
喷砂法、砂流法、压浆法二、简答题1、什么是SMW工法?此工法有何特点?答：SMW工法亦称劲性水泥土搅拌桩法，即在水泥土桩内插入H 型钢等(多数为H 型钢,亦有插入拉森式钢板桩、钢管等)，将承受荷载与防渗挡水结合起来,使之成为同时具有受力与抗渗两种功能的支护结构的围护墙。
0124101-2地下建筑结构设计(a卷)
☆☆ 密 封 线姓 名学 号 班 级内不要答题☆河南城建学院2012—2013学年第二学期期末考试（试）《地下建筑结构设计》试题（A卷）供勘查技术与工程专业0124101/2 班使用2013年6月本套试卷共 5 页一、单项选择题（共15题，每题2分。
每题的备选项中只有一个最符合题意。
）1. 下列有关新奥法设计施工的二次衬砌作法中，( )是正确的。
A）隧道开挖后立即进行二次衬砌支护B）隧道开挖后经监测，经验类比和计算分析适时衬砌支护C）隧道开挖后，让围岩充分回弹后再衬砌支护D）隧道衬砌后，要使隧道围岩中的应力接近于原地应力2. 建设中的某地铁线路穿行在城市繁华地带，地面道路狭窄，建筑物老旧密集，地下水丰富，为保护地面环境不受破坏，应采用以下哪一种地铁隧道施工方法?( )A）土压平衡盾构施工B）手掘盾构施工 C）明挖施工D）矿山法施工3. 在地铁线路施工中，与盾构法相比，表述浅埋暗挖法（矿山法）特点的下述哪个选项是正确的？( )A）浅埋暗挖法施工更安全B）浅埋暗挖法应全断面开挖施工C）浅埋暗挖法更适用于周边环境对施工有严格要求的情况D）浅埋暗挖法更适用于隧道断面变化和线路转折的情况4. 某基坑深16.0m，采用排桩支护，三排预应力锚索，桩间采用旋喷桩止水。
基坑按设计要求开挖到底，施工过程未发现异常并且桩水平位移也没有超过设计要求，但发现坑边局部地面下沉，初步判断其主要原因是以下哪个选项？( )A）锚索锚固力不足B）排桩配筋不足C）止水帷幕渗漏D）土方开挖过快5. 在其他条件相同时，悬臂式钢板桩和悬臂式混凝土地下连续墙所受基坑外侧土压力的实测结果应该是下列( )种情况。
A）由于混凝土模量比钢材小，所以混凝土墙上的土压力更大B）由于混凝土墙上的变形小(位移)，所以混凝土墙上的土压力更大C）由于钢板桩的变形(位移)大，所以钢板桩上的土压力大D）由于钢材强度高于混凝土强度，所以钢板桩上的土压力更大6. 下图所示的为在均匀黏土地基中采用明挖施工、平面上为弯段的某地铁线路。

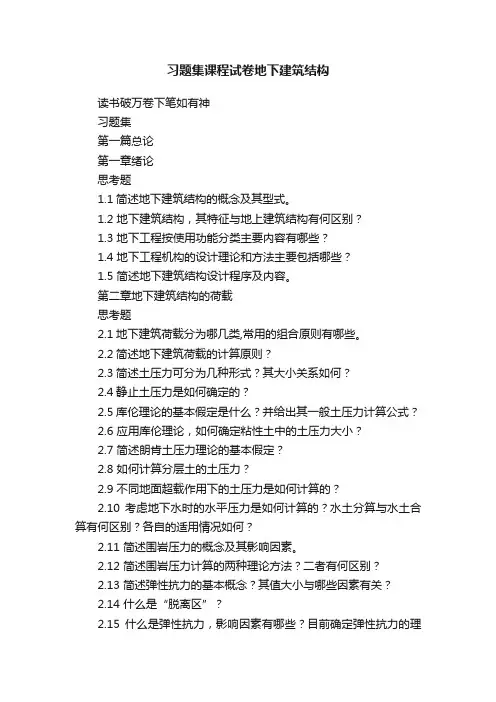

习题集课程试卷地下建筑结构
习题集课程试卷地下建筑结构读书破万卷下笔如有神习题集第一篇总论第一章绪论思考题1.1简述地下建筑结构的概念及其型式。
1.2 地下建筑结构，其特征与地上建筑结构有何区别？1.3 地下工程按使用功能分类主要内容有哪些？1.4 地下工程机构的设计理论和方法主要包括哪些？1.5 简述地下建筑结构设计程序及内容。
第二章地下建筑结构的荷载思考题2.1地下建筑荷载分为哪几类,常用的组合原则有哪些。
2.2简述地下建筑荷载的计算原则？2.3简述土压力可分为几种形式？其大小关系如何？2.4静止土压力是如何确定的？2.5库伦理论的基本假定是什么？并给出其一般土压力计算公式？2.6 应用库伦理论，如何确定粘性土中的土压力大小？2.7 简述朗肯土压力理论的基本假定？2.8 如何计算分层土的土压力？2.9 不同地面超载作用下的土压力是如何计算的？2.10 考虑地下水时的水平压力是如何计算的？水土分算与水土合算有何区别？各自的适用情况如何？2.11 简述围岩压力的概念及其影响因素。
2.12 简述围岩压力计算的两种理论方法？二者有何区别？2.13 简述弹性抗力的基本概念？其值大小与哪些因素有关？2.14 什么是“脱离区”？2.15 什么是弹性抗力，影响因素有哪些？目前确定弹性抗力的理论有哪些？2.16 简述温克尔假定。
2.17 简述坑道开挖前原始岩体中的应力状态和开挖坑道后围岩中的应力状态。
习题2.1 用朗肯土压力公式计算图示挡土墙上主动土压力分布及其合力。
已知填土为砂土，填土面作用均不荷载q＝20kPa。
(土的物理指标见下图）2.2 用水土分算法计算图示挡土墙上主动土压力分布及水压力分布图及其合力。
已知填土为土的物理指标见下图）(砂土。
．读书破万卷下笔如有神第三章弹性地基梁理论思考题3.1 什么是弹性地基梁，其作用是什么，它与普通梁的区别？3.2 弹性地基梁计算理论的基本假设有那些？3.3 简述弹性地基梁两种计算模型的区别。
重庆大学版《地下结构设计》1-10章习题答案
第一章1.简述地下结构的概念和特点。
概念: 地下结构是指在保留上部地层（山体或土层）的前提下, 在开挖出能提供某种用途的地下空间内修筑的建筑结构。
特点:（1）地下空间内建筑结构替代了原来的地层, 结构承受了原本由地层承受的荷载。
在设计和施工中, 要最大限度发挥地层自承能力, 以便控制地下结构的变形, 降低工程造价。
（2）在受载状态下构建地下空间结构物, 地层荷载随着施工进程发生变化, 因此, 设计时要考虑最不利的荷载工况。
（3）作用在地下结构上的地层荷载, 应视地层介质的地质情况合理概化确定。
（4）地下水状态对地下结构的设计和施工影响较大, 设计前必须弄清地下水的分布和变化情况。
（5）地下结构设计要考虑结构物从开始构建到正常使用以及长期运营过程的受力工况, 注意合理利用结构反力作用, 节省造价。
（6）在设计阶段获得的地质资料, 有可能与实际施工揭露的地质情况不一样。
因此, 地下结构施工中应根据施工的实时工况动态修改设计。
（7）地下结构的围岩既是荷载的来源, 在某些情况下又与地下结构共同构成承载体系。
（8）当地下结构的埋置深度足够大时, 由于地层的成拱效应, 结构所承受的围岩垂直压力总是小于其上覆地层的自重压力。
2.简述地下结构的分类与形式。
按断面形式分类: 1）矩形2）圆形3）拱形4）其他形式按使用功能分类: 可分为生活设施、城市设施、生产设施、储藏设施、输送设施和防灾设施等按结构形式及施工方法分类: （1）喷锚结构（2）复合衬砌结构（3）盾构结构（4）沉管结构（5）沉井结构（6）地下连续墙结构（7）其他结构按与地面结构联系情况分类（1）附建式结构（2）单建式结构按埋置深度分类1）浅埋地下结构2）深埋地下结构3.简述地下结构计算理论的发展阶段和代表理论1.刚性结构阶段: 压力线理论该理论认为地下结构是由一些刚性块组成的拱形结构, 所受的主动荷载是地层压力, 当地下结构处于极限平衡状态时, 它是由绝对刚体组成的三铰拱静定体系, 铰的位置分别假设在墙底和拱顶, 其内力可按静力学原理进行计算。
地下结构工程试卷及答案
（）成人高等教育本科课程考试试卷（✌）卷姓名： 专业： 年级： （本）科一、填空题（每空 分，共 分）：∙、地下结构的计算理论中以文克尔假定的基础局部变形理论以及弹性理论为基础的方法叫做∙ 。
∙、土层地下建筑结构的计算方法有： 、 ∙、 ∙等。
、在无支护基坑竖直开挖分析中，坑壁自然稳定的最大临界深度与土的∙ 、 ∙、 ∙等力学性质有关。
∙、地下水的处理方法可归结为两种：一种是 ∙，另一种是∙ 。
∙、全长粘结锚杆的锚固剂主要有： ∙、 、 ∙和水泥卷等。
、锚杆对围岩的加固作用主要体现在它的 ∙、∙ 、 ∙。
∙、一般浅埋地下结构主要有： 、∙ 、∙等结构形式。
∙、沉管隧道基础处理方法的后填法有∙ 、 ∙、 ∙等。
∙二、简答题（每题 分，第 题 分，共 分）∙、什么是 工法？此工法有何特点？∙、简述沉井分类？∙ 、什么是盾构法施工？∙三、论述题（每题 分，共 分）∙、∙写出无支护基坑竖直开挖临界深度的计算公式，并分析其临界深度与土体的什么性质有关？∙∙、∙分析新奥法和锚喷支护的联系和区别？∙答案∙、地下结构的计算理论中以文克尔假定的基础局部变形理论以及弹性理论为基础的方法叫做∙。
∙文克尔理论∙、土层地下建筑结构的计算方法有：∙、∙、∙等。
（写出 种即可）∙荷载结构法、地层结构法、工程类比法∙ 、在无支护基坑竖直开挖分析中，坑壁自然稳定的最大临界深度与土的∙、∙、∙等力学性质有关。
∙压缩性、抗剪能力、含水率∙、地下水的处理方法可归结为两种：一种是∙，另一种是∙。
∙排水法、堵水法∙、全长粘结锚杆的锚固剂主要有：∙、∙和水泥卷等。
∙树脂锚杆、聚氨酯锚杆、砂浆锚杆∙、锚杆对围岩的加固作用主要体现在它的∙、∙、∙。
∙悬吊作用、组合作用、挤压作用∙、一般浅埋地下结构主要有：∙、∙、∙等结构形式。
∙直墙拱形结构、矩形闭合结构和梁板式结构 ∙、沉管隧道基础处理方法的后填法有∙、∙、∙等。
∙喷砂法、砂流法、压浆法∙二、简答题、什么是 工法？此工法有何特点？∙答： 工法亦称劲性水泥土搅拌桩法，即在水泥土桩内插入☟∙型钢等☎多数为☟∙型钢 亦有插入拉森式钢板桩、钢管等✆，将承受荷载与防渗挡水结合起来 使之成为同时具有受力与抗渗两种功能的支护结构的围护墙。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A卷一填空题（2分/每空，共30分）1、地下结构按结构形式分类，可以分为和、沉管结构、、地下连续墙结构和其他结构。
2、地下结构所承受的荷载，按其作用特点及使用中可能出现的情况可分为、和偶然荷载三大类。
3、附建式地下结构的主要形式有：、板柱结构、、框架结构和。
4、新奥法设计包括和两个阶段。
5、盾构机按功能分类可分为、、和。
6、全断面掘进机的类型一般可分为和。
二名词解释（3分/每题，共12分）1、地下结构；2、围岩压力；3、浅埋式地下结构；4、新奥法三简答题（第1和5题7分，其余为4分/每题，共30分）1、地下结构设计一般分为哪两个阶段，其中第一个阶段的设计内容包括哪些2、矩形闭合结构设计计算内容包括哪些，其主要构造要求有哪些3、附建式地下结构的口部结构主要包括哪些各有什么形式4、隧道进行超前支护的目的是什么超前支护结构主要有哪些形式5、盾构隧道衬砌设计方法可分为哪几类其中最常用的是哪一种其是如何考虑管片接缝的影响6、简述掘进机法和钻爆法各有哪些特点和适用范围四分析计算题（共28分）1、如图1所示，求作用在挡土墙上（墙背光滑，墙后的填土为砂土）的总侧压力（包括主动土压力和水压力），并绘图侧压力分布示意图。
（14分）图1 土层分布及性质指标图2、某公路隧道采用直墙拱结构，开挖宽度为14.0 m，隧道净高7.0 m。
经勘探，隧址区以VI级围岩为主，容重为20kN/m3，计算摩擦角为25o。
隧道埋深为26 m。
该隧道采用矿山法施工，请判断隧道是深埋还是浅埋，计算隧道垂直围岩压力和水平围岩压力，并绘出隧道围岩压力示意图。
（14分）A卷答案一填空题（2分/每空，共30分）7、喷锚结构、复合衬砌结构、沉井结构8、永久荷载、可变荷载9、梁板式结构、箱型结构、拱壳结构10、施工前预设计阶段、信息反馈修改设计阶段11、土压平衡盾构、泥水平衡盾构、混合盾构12、开敞式掘进机、护盾式掘进机二名词解释（3分/每题，共12分）1.地下建筑结构：在保留上部地层（山体或土层）的前提下，在开挖出能提供某种用途的地下空间内修筑的建筑结构。
2.围岩压力：是指位于地下结构周围变形或破坏的岩层，作用在衬砌结构或支撑结构上的压力。
3.浅埋式地下结构：浅埋式地下结构是指其覆盖层厚度较薄，不满足压力拱成拱条件或软土地层中覆盖层厚度小于结构尺寸的地下结构。
4.新奥法：在岩质、土沙质介质中开挖隧道，以使围岩形成一个小空简状支承环结构为目的的隧道设计施工方法。
三简答题（第1和5题7分，其余为4分/每题，共30分）1.设计工作一般分为初步设计和技术设计（包括施工图）两个阶段。
初步设计中的结构设计部分，主要是在满足使用要求下，解决设计方案技术上的可行性与经济上的合理性，并提出投资、材料、施工等指标。
初步设计的内容主要包括：（1）工程等级和要求，以及静、动荷载标准的确定；（2）确定埋置深度与施工方法；（3）初等荷载值；（4）选择建筑材料；（5）选定结构型式和布置；（6）估算结构跨度、高度、顶底板及边墙厚度等主要尺寸；（7）绘制初步设计结构图；（8）估算工程材料数量及财务概算。
2.矩形闭合结构设计要点包括计算简图、内力计算、截面计算、抗浮验算等；构造要求主要涉及配筋形式、混凝土保护层、受力与构造钢筋、箍筋、刚性节点构造和变形缝的设置及构造。
3. 附建式地下结构的口部结构主要包括室内出入口、室外出入口和通风采光洞。
室内出入口有阶梯式和竖井式、室外出入口有阶梯式和竖井式。
4. 由于初期锚喷支护强度的增长速度不能满足洞体稳定的要求，可能导致洞体失稳，或由于大面积淋水，涌水地段，难以保证洞体稳定时，可采用超前锚杆、超前小钢管、管棚、地表预加固地层和围岩预注浆等辅助施工措施，对地层进行预加固，超前支护或止水。
因此隧道超前支护主要有：（1）超前锚杆、超前小钢管；（2）管棚；（3）地面砂浆锚杆；（4）超前小导管注浆、深孔预注浆。
5. 盾构隧道衬砌设计方法可分为四大类型：（1）基于过去隧道建设的经验设计法；（2）基于原位测试和实验室实验的设计方法；（3）圆环-弹性地基梁法；（4）连续介质模型法，包括理论分析法和数值法。
第三种方法是迄今为止最常采用的设计方法。
这种方法也可以按照混凝土管片接缝的处理方法被分为以下几类：（1）圆环的抗弯刚度被认为是整个衬砌均质环。
存在接头但刚度没有折减，即衬砌与刚性环管片自身具有相同刚度；（2）由于接头的存在而导致的刚性降低在整个刚性衬砌中用折减系数 来考虑；（3）衬砌被简化为铰接的圆环。
接头的刚度被忽略，接缝被假定为完全的铰接。
衬砌形成一个超静定结构，承受周围的压力，包括衬砌结构周围的土壤侧压力。
（4）和第三种方法类似，考虑接头刚度的且衬砌假定是一个铰接环。
接缝被模拟为具有恒定刚度值的弹性铰。
6、在隧道施工方法上，TBM法和钻爆法都是隧道施工的成熟工法。
钻爆法较TBM法工序多，施工组织复杂，工期较长，超欠挖量大、安全性差，但地质适应能力较好。
TBM法与钻爆法比较的优势在于工序简单、施工速度快、安全性好。
从技术上比较，TBM法适用于工期要求紧、且以硬质岩为主的圆形长隧道，而钻爆法则适用于短隧道、地质条件较复杂的且不适合TBM法快速施工的工程。
四 分析计算题（共28分）1、（14分）解：土层分布及性质指标图 土压力分布图（1）第一层土 A 点：KPa 3.3333.01023045tan 1021＝⨯=⎪⎪⎭⎫⎝⎛-==οοa aAqK pB 点：()()KPa 3.15333.04623045tan 2181021111＝⨯=⎪⎪⎭⎫ ⎝⎛-⨯⨯+=+=οοa aB K h q p γ （2）第二层土 B 点：()()KPa 9.1739.04622645tan 2181022112＝⨯=⎪⎪⎭⎫⎝⎛-⨯⨯+=+=οοa aB K h q p γ C 点：()()KPa2.3139.08022645tan 21721810222211C ＝⨯=⎪⎪⎭⎫ ⎝⎛-⨯⨯+⨯+=++=οοa a K h h q p γγD 点：水压力：KPa 202103=⨯==h p w wD γ 土压力：()()KPa 2.3822645tan 2921721810223'32211D ＝⎪⎪⎭⎫⎝⎛-⨯⨯+⨯+⨯+=+++=οοa a K h h h q p γγγ主动土压力和水压力分布图如图4所示，主动土压力的合力（即图形面积）为： E a ＝×（＋）×2＋×（＋）×2＋×（＋）×2 ＝（KN/m ）水压力合力：E w =×23h w γ＝×10×22＝20（KN/m ） 总压力为：E ＝E a ＋E w ＝＋20＝（KN/m ）2、（14分）解： （1）150.45*2*0.45*2*10.1*14527.36s qh m ω⎛⎫⎛⎫ ⎪ ⎪ ⎪⎝⎭⎝⎭-==+-= （3分） （2）在矿山法施工条件下，VI 级围岩取临界高度为：2.5 2.5*27.3668.4q q H h m === （2分）（3）H=26 m<q h <q H ,所以该隧道为浅埋隧道。
（2分） （4）竖直荷载：20*26520k m qH γ=== N/2水平荷载：22/45.239)2726(20)22545(tan )2(m KN H H e t =+⨯⨯-=+=λγ （3分）（5）荷载示意图 （4分）B卷一填空题（2分/每空，共30分）13、地下结构按使用功能不同可分为、、生产设施、储藏设施和。
14、浅埋式地下结构的设计计算通常包括、和三个方面的内容。
15、附建式地下结构的室内出入口分为和两种形式。
16、地下结构设计模型可分四种，即经验类比模型、荷载结构模型、、和。
17、复合式衬砌结构的构造包括、二次衬砌和。
18、盾构机按功能分类，可分为、和。
二名词解释（3分/每题，共12分）1、弹性抗力；2、附建式地下结构；3、掘进机法；4、地下结构三简答题（5分/每题，共30分）1、地下结构设计分为初步设计和技术设计，其中技术设计阶段的主要内容包括哪些2、何谓浅埋式地下结构其主要结构形式有哪些在什么条件下适宜采用明挖法施工3、附建式地下结构设计的特点主要有哪些4.、新奥法隧道支护结构设计基本程序是什么5、盾构法隧道衬砌管片按材料可分为哪些形式并简述其各自特点和使用条件6、全断面隧道掘进机可以分为哪两类它们之间有哪些区别四分析计算题（共28分）1、如图1所示，求作用在挡土墙上（墙背光滑，墙后的填土为砂土）的总侧压力（包括主动土压力和水压力），并绘出侧压力分布示意图。
（14分）图1 土层分布及性质指标图2、某公路隧道采用直墙拱结构，开挖宽度为12.0 m，隧道净高7.0 m。
经勘探，隧址区以V级围岩为主，容重为21kN/m3，计算摩擦角为30o。
隧道埋深为12m。
该隧道采用矿山法施工，请判断隧道是深埋还是浅埋，计算隧道垂直围岩压力和水平压力值，并绘出隧道围岩压力示意图。
（14分）B卷答案一填空题（2分/每空，共30分）19、生活设施、生产设施、防灾设施20、荷载计算、内力计算、截面验算21、阶梯式、竖井式22、地层结构模型、收敛限制模型23、初期支护、防水层24、土压平衡盾构机、泥水平衡盾构机、混合盾构机二名词解释（4分/每题，共8分）1.弹性抗力：在拱顶，其变形背向地层，在此区域内岩土体对结构不产生约束作用，所以成为脱离区，而在靠边拱脚和边墙部位，结构产生压向地层的变形，由于结构与岩土体紧密接触，则岩土体将制止结构的变形，从而产生了对结构的反作用力，这个反作用力称为弹性抗力2.附建式地下结构：是指根据一定的防护要求修建于较坚固的建筑物下面的地下室，又称“防空地下室”或“附建式人防工事”。
3.掘进机法：是利用岩石隧道掘进机在岩石地层挖掘隧道的一种施工方法。
4.地下建筑结构：在保留上部地层（山体或土层）的前提下，在开挖出能提供某种用途的地下空间内修筑的建筑结构。
三简答题（8分/每题，共32分）1、技术设计主要是解决结构的强度、刚度和稳定、抗裂性等问题，并提供施工时结构各部件的具体细节尺寸及连接大样。
技术细节的主要内容是：（一）计算荷载：按地层介质类别、建筑用途、防护等级、地震级别、埋置深度等求出作用在结构上的各种荷载值；（二）计算简图：根据实际结构和计算工具情况，拟出恰当的计算图式；（三）内力分析：选择结构内力计算方法，得出结构各控制设计截面的内力；（四）内力组合：在各种荷载内力分别计算的基础上，对最不利的可能情况进行内力组合，求出各控制界面的最大设计内力值；（五）配筋设计：通过截面强度和裂缝计算得出受力钢筋，并确定必要的分布钢筋与架立钢筋；（六）绘制结构施工详图：如结构平面图、结构构件配筋图、节点详图，还有风、水、电和其他内部设备的预埋件图；（七）材料、工程数量和工程财务预算。
