第四章强夯法和强夯置换法4.1概述强夯是法国Menard技术公司于1969年首创的一种地基加固方法，它通过一般10～40t 的重锤和10～40m的落距，对地基土施加很大的冲击能，在地基土中所出现的冲击波和动应力，可提高地基土的强度、降低土的压缩性、改善砂土的抗液化条件、消除湿陷性黄土的湿陷性等。
同时，夯击能还可提高土层的均匀程度，减少将来可能出现的差异沉降。
强夯置换法是采用在夯坑内回填块石、碎石等粗颗粒材料，用夯锤夯击形成连续的强夯置换墩。
具有加固效果显著、施工工期短和施工费用低等优点。
当前，应用强夯法和强夯置换法处理的工程范围极为广泛，有工业与民用建筑、仓库、油罐、储仓、公路和铁路路基、飞机场跑道及码头等。
总之，强夯法在某种程度上比机械的、化学的和其它力学的加固方法更为广泛和有效。
强夯法适用于处理碎石土、砂土、低饱和度的粉土与粘性土、湿陷性黄土、素填土和杂填土等地基。
强夯置换法适用于高饱和度的粉土与软塑～流塑的粘性土等地基上对变形控制要求不严的工程，同时应在设计前通过现场试验确定其适用性和处理效果。
工程实践表明，强夯法具有施工简单、加固效果好、使用经济等优点，因而被世界各国工程界所重视。
对各类土强夯处理都取得了十分良好的技术经济效果。
但对饱和软土的加固效果，必须给予排水的出路。
为此，强夯法加袋装砂井(或塑料排水带)是一个在软粘土地基上进行综合处理的加固途径。
4.2加固机理强夯法是利用强大的夯击能给地基一冲击力，并在地基中产生冲击波，在冲击力作用下，夯锤对上部土体进行冲切，土体结构破坏，形成夯坑，并对周围土进行动力挤压目前，强夯法加固地基有三种不同的加固机理：动力密实、动力固结和动力置换，它取决于地基土的类别和强夯施工工艺。
(1)动力密实采用强夯加固多孔隙、粗颗粒、非饱和土是基于动力密实的机理，即用冲击型动力荷载，使土体中的孔隙减小，土体变得密实，从而提高地基土强度。
非饱和土的夯实过程，就是土中的气相(空气)被挤出的过程，其夯实变形主要是由于土颗粒的相对位移引起。
地基工程 强夯置换法施工
地基工程强夯置换法施工1加固原理及适用范围强夯置换法是近年来从强夯加固法发展起来的一种新的地基处理方法，属于夯实地基，它主要适用于软弱黏性土地基的加固处理。
加固机理为动力置换，即强夯将碎石整体挤入软弱黏性土成整式置换或间隔夯入淤泥成桩式碎石墩。
按强夯置换方式的不同，强夯置换法又可分为桩式置换和整式置换两种不同的形式。
整式置换是采用强夯将碎石整体挤入软弱黏性土中，其作用机理类似于换土垫层。
桩式置换是通过强夯将碎石填筑土体中,部分碎石桩（或墩）间隔地夯入软弱黏性土中，形成桩式（或墩式）的碎石墩（或桩）。
其作用机理类似于振冲法等形成的碎石桩,它主要是靠碎石内摩擦角和墩间土的侧限来维持桩体的平衡,并与墩间土起复合地基的作用。
2.削强夯置换法的设计应符合下列规定：（1）桩式置换施工设计参数1）桩式置换中，置换深度的大小由土质条件决定，除厚层彻口粉土外，应穿透软土层,到达较硬土层上。
深度不宜超过IOm o2）置换深度又与强夯置换的夯击能量和夯锤的底面积密切相关。
试验表明,单击夯击能量越大，强夯产生的有效加固深度也越深，强夯挤密区域也越大，夯坑深度相应也较深。
同时,在一定范围内，提高单点夯击能，也能大大改善置换加固的效果。
在夯击能量和地质条件一定的情况下，夯坑夯击深度同单位底面积的夯击能量与单位面积锤底静压力密切相关，也即与夯锤底面积有关。
夯锤底面积越小，对地基的楔入效果和贯入力就越大，夯击后获得的置换深度就越深。
因此，强夯置换与普通强夯相比，宜采用锤底面积较小的夯锤，一般夯锤底面直径宜控制在2m以内。
3）夯点的夯击次数应通过现场试夯确定,且应同时满足下列条件①墩底穿透软弱土层，且达到设计墩长；②累计夯沉量为设计墩长的1520倍；③最后两击的平均夯沉量参见强夯法的要求。
4）桩式置换的夯点布置宜采用等边三角形或正方形。
夯点的间国巨应视被置换土体的性质（承载力）和上部结构的荷载大小而定，当满堂布置时可取夯锤直径的2.0~3.0倍。
4强夯法与强夯置换法

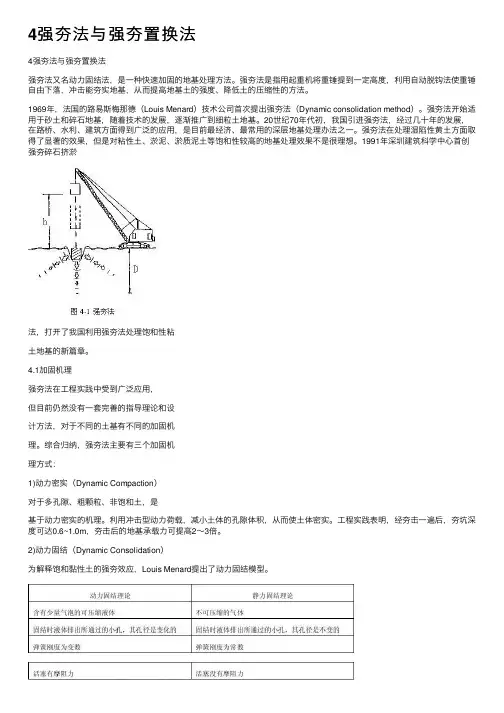

4强夯法与强夯置换法4强夯法与强夯置换法强夯法⼜名动⼒固结法，是⼀种快速加固的地基处理⽅法。
强夯法是指⽤起重机将重锤提到⼀定⾼度，利⽤⾃动脱钩法使重锤⾃由下落，冲击能夯实地基，从⽽提⾼地基⼟的强度、降低⼟的压缩性的⽅法。
1969年，法国的路易斯梅那德（Louis Menard）技术公司⾸次提出强夯法（Dynamic consolidation method）。
强夯法开始适⽤于砂⼟和碎⽯地基，随着技术的发展，逐渐推⼴到细粒⼟地基。
20世纪70年代初，我国引进强夯法，经过⼏⼗年的发展，在路桥、⽔利、建筑⽅⾯得到⼴泛的应⽤，是⽬前最经济、最常⽤的深层地基处理办法之⼀。
强夯法在处理湿陷性黄⼟⽅⾯取得了显著的效果，但是对粘性⼟、淤泥、淤质泥⼟等饱和性较⾼的地基处理效果不是很理想。
1991年深圳建筑科学中⼼⾸创强夯碎⽯挤淤法，打开了我国利⽤强夯法处理饱和性粘⼟地基的新篇章。
4.1加固机理强夯法在⼯程实践中受到⼴泛应⽤，但⽬前仍然没有⼀套完善的指导理论和设计⽅法，对于不同的⼟基有不同的加固机理。
综合归纳，强夯法主要有三个加固机理⽅式：1)动⼒密实（Dynamic Compaction）对于多孔隙、粗颗粒、⾮饱和⼟，是基于动⼒密实的机理。
利⽤冲击型动⼒荷载，减⼩⼟体的孔隙体积，从⽽使⼟体密实。
⼯程实践表明，经夯击⼀遍后，夯坑深度可达0.6~1.0m，夯击后的地基承载⼒可提⾼2～3倍。
2)动⼒固结（Dynamic Consolidation）为解释饱和黏性⼟的强夯效应，Louis Menard提出了动⼒固结模型。
地基⼟的强度的变化规律与孔隙⽔压⼒的状态有关。
进⾏夯击时，孔隙⽔压⼒增⼤，⼟体冲击变形⽽强度减⼩，在液化阶段，强度降低为零；孔隙⽔排出时孔隙⽔压⼒减⼩，此时为⼟的强度增长阶段；孔隙⽔压⼒涨幅为零，此时为⼟的触变恢复阶段。
3)动⼒置换（Dynamic Replacement）对于软黏⼟，往强夯形成的夯坑中填充碎⽯、砂等粗颗粒材料，强⾏夯击，填料挤⼊软⼟中并排开⼟体，形成砂、碎⽯桩与软⼟的复合地基，这种⽅法称为强夯置换法。
强夯法和强夯置换法
质量控制要点
1)开夯前应检查夯锤质量和落距，以确保单击夯击能量符合 设计要求。 2)在每一遍夯击前，应对夯点放线进行复核，夯完后检查夯 坑位置，发现偏差或漏夯应及时纠正。 3)按设计要求检查每个夯点的夯击次数和每击的夯沉量。对 强夯置换法尚应检查置换深度。
成品保护措施
1)做好现场测量控制桩、控制网以及现场夯击位置布点的保 护工作。 2)做好现场排水设施的保护工作。 3) 强夯后，基坑应及时修整，浇筑混凝土垫层封闭，防止雨 水浸泡强夯后的地基。
工试验。强夯置换后的地基竣工验收时，承载力检验除应采用单墩荷 载试验外，尚应采用动力触探等有效手段查明置换墩着底情况及承载 力与密度随深度的变化，对饱和粉土地基允许采用单墩复合地基载荷 试验代替单墩载荷试验。
4)竣工验收承载力检验的数量，应根据场地复杂程度和建筑物的重要性确 定，对于简单场地上的一般建筑物，每个建筑地基的载荷试验检验点 不应少于3点；对于复杂场地或重要建筑地基应增加检验点数。强夯置 换地基载荷试验检验和置换墩着底情况检验数量均不应少于墩点数的 l%，且不应少于3点。
适用范围
强夯法适用于处理碎石土、砂土、低饱和度的粉土 与粘性土、湿陷性黄土、素填土和杂填土等地基。 强夯置换法适用于高饱和度的粉土与软塑～流塑的 粘性土等地基上对变形控制要求不严的工程。
强条
当强夯施工所产生的振动对邻近建筑物或设备会产生 有害的影响时，应设置监测点，并采取挖隔振沟等 隔振或防振措施。
强夯法和强夯置换法
概念
强夯法是反复将夯锤提到高处使其自由落下，给 地基以冲击和振动能量，将地基土夯实形成地基 的处理方法。 强夯置换法是将重锤提到高处使其自由落下形成 夯坑，并不断夯击坑内回填的砂石、钢渣等硬粒 料，形成地基的处理方法。
地基处理 第9章强夯法
1
•
由大量工程实践证明，强夯法适用于处理碎石 土、砂土、低饱和度的粉土与粘性土、湿陷性黄土、 杂填土和素填土等地基； • 强夯置换法适用于高饱和度的粉土与软塑~ 流塑的 粘性土等地基上对变形控制要求不严的工程。
• 强夯置换法在设计前必须通过现场试验确定其适用性和处理 效果。
• 对高饱和度的粉土与粘性土地基，尤其是淤泥与淤 泥质土，处理效果较差，使用要慎重。若在夯坑内 回填块石、碎石或其它粗粒材料进行强夯置换时， 应根据现场试验确定其适用性。 •
3
9.1 强夯加固机理
强夯法虽然在工程中得到广泛应用，但由于其 加固机理比较复杂，至今还没有一套成熟的理论和 设计计算方法。根据工程实际实践和试验研究成果， 对不同的土质条件和施工工艺，其加固机理有所不 同。目前，强夯法加固机理概括起来有三个方面， 即动力固结、动力夯实和动力置换。 一、动力固结 Menard根据饱和土经强夯后瞬时沉降数十厘米这 一事实，对传统的固结理论提出不同看法，认为饱 和土是可压缩的，并提出了一个新的动力固结模型。 图9.1-1为静力固结理论与动力固结理论的模型对比 图，表9.1-1为两种模型对比表。
强夯法又称为动力固结法或动力压密法。这种方 法 是 将 100~400kN 的 重 锤 （ 最 重 达 2000kN ） ， 以 6~40m的落距落下给地基以冲击和振动,从而达到提高 土的强度,降低其压缩性，改善土的振动液化条件,消除 湿陷性黄土的湿陷性等目的。 强夯法由法国Menard技术公司于1969年首创，当 时，仅用于加固砂土和碎石土地基，但随着施工方法 的改进，其应用范围已扩展到细粒土地基。
30
（二）拟定初步施工方案
（1） 根据加固目的，土质情况及建筑物的变形要求，确定处理深度。由处理 深度根据表 9.2-2 或下式估算单击夯击能 E：
4强夯法与强夯置换法详解
2）夯锤和落距 （1）单击夯击能 夯锤重M与落距h的乘积。最好锤重和落距都大，单击能量大, 夯击击数少, 夯击遍数也相应减少, 加固效果和技术经济较好。 （2）单位夯击能 场地总夯击能量（即锤重×落距×总夯击数）除加固面积称为单位夯击能。 应根据地基土类别、结构类型、荷载大小和要求处理的深度等综合考虑， 并可通过试验确定。 粗颗粒土1000～3000kN· m/m2，细颗粒土1500～4000kN· m/m2。 最佳夯击能： 地基中出现孔隙水压力等于土的自重应力时的夯击能量。 1、粘性土最佳夯击能的确定办法：根据孔隙水压力 的叠加值进行确定 2、砂性土最佳夯击能的确定方法：孔隙水压力不能叠加，绘制孔隙水压力 增量与夯击数的关系曲线确定最佳夯击能。孔隙水压力增量趋于稳定时，即可 获得最佳夯击能。
堆载预压与强夯的对比
山东科技大学 王清标 2
4.1.2 强夯法在我国的发展
在地基土中所产生的的冲击被和动应力，可提高土的强度、降低土
的压缩性、改善砂土的振动液化条件和消除湿陷性黄土的湿陷性等作用。 同时，夯击能还可提高土层的均匀程度，减少将来可能出现的差异沉降。 对于砂土地基承载力提高2～5倍，压缩性降低2～10倍。
山东科技大学 王清标
20
1 3 2 3 1 3m
2 3 1 3 2 3m
1
3m
1
3
1
3m
2
3m
3
2
3
3m
1
1 3m
3 3m
1
a）13个击点夯一遍分三次完成 b）9个击点夯一遍分三次完成 夯点布置及夯击次序
山东科技大学 王清标
21
4）夯击击数与遍数 （1）夯击击数确定 按现场试夯夯击击数和夯沉量关系曲线确定，同时满足下列条件： ① 最后两击的平均夯沉量不宜大于下列数值： 单击夯击能小于4000kN· m时为50mm； 单击夯击能为4000～6000kN· m时为100mm； 单击夯击能大于6000kN· m时为200mm。 ②夯坑周围地面不应发生过大隆起。 ③不因夯坑过深而发生起锤困难。 夯击点的夯击击数3～10击比较合适。 （2）夯击遍数确定 一般1～8遍，粗颗粒土可少些，细颗粘土（淤泥质土）要求多些。 视满夯的夯实效果，除了采用2遍满夯外，还可采用轻锤或低落距锤多 次夯击，以及锤印搭接等措施。
