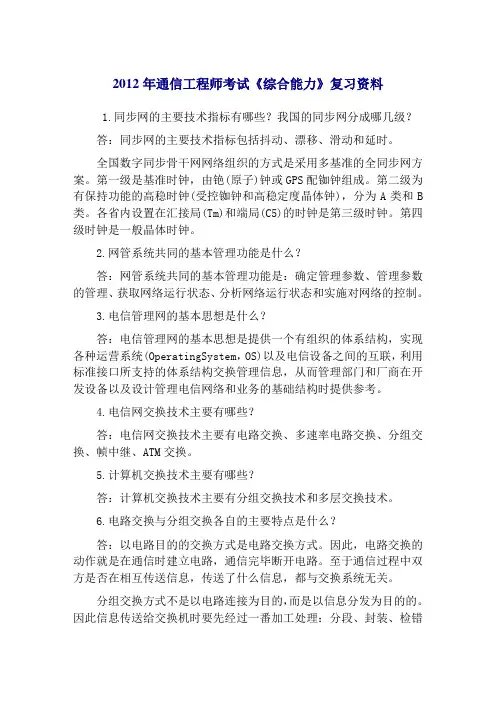

通信工程师考试综合能力复习资料
2012年通信工程师考试《综合能力》复习资料1.同步网的主要技术指标有哪些？我国的同步网分成哪几级？答：同步网的主要技术指标包括抖动、漂移、滑动和延时。
全国数字同步骨干网网络组织的方式是采用多基准的全同步网方案。
第一级是基准时钟，由铯(原子)钟或GPS配铷钟组成。
第二级为有保持功能的高稳时钟(受控铷钟和高稳定度晶体钟)，分为A类和B 类。
各省内设置在汇接局(Tm)和端局(C5)的时钟是第三级时钟。
第四级时钟是一般晶体时钟。
2.网管系统共同的基本管理功能是什么？答：网管系统共同的基本管理功能是：确定管理参数、管理参数的管理、获取网络运行状态、分析网络运行状态和实施对网络的控制。
3.电信管理网的基本思想是什么？答：电信管理网的基本思想是提供一个有组织的体系结构，实现各种运营系统(OperatingSystem，OS)以及电信设备之间的互联，利用标准接口所支持的体系结构交换管理信息，从而管理部门和厂商在开发设备以及设计管理电信网络和业务的基础结构时提供参考。
4.电信网交换技术主要有哪些？答：电信网交换技术主要有电路交换、多速率电路交换、分组交换、帧中继、ATM交换。
5.计算机交换技术主要有哪些？答：计算机交换技术主要有分组交换技术和多层交换技术。
6.电路交换与分组交换各自的主要特点是什么？答：以电路目的的交换方式是电路交换方式。
因此，电路交换的动作就是在通信时建立电路，通信完毕断开电路。
至于通信过程中双方是否在相互传送信息，传送了什么信息，都与交换系统无关。
分组交换方式不是以电路连接为目的，而是以信息分发为目的的。
因此信息传送给交换机时要先经过一番加工处理：分段、封装、检错和纠错、流量控制、反馈重发等，然后根据分组头中的地址域，把一个个分组分发到各个出端上。
7.光纤通信的优点主要包括哪些方面？答：光纤通信的优点主要包括容许频带很宽，传输容量很大；损耗很小，中继距离很长且误码率很小；重量轻、体积小；抗电磁干扰性能好；泄漏小，保密性能好；节约金属材料，有利于资源合理使用。
国家电网公司_时钟同步标准
ICS XX. XX Q/GDW国家电网公司企业标准Q/GDW XXX.1-200X 电网时间同步系统技术规范Technical Specification for Time Synchronism Systemof Grid（征求意见稿）2008年01月200X-XX-XX发布200X-XX-XX实施国家电网公司发布前言目前，我国电网各厂站和调度控制中心主站大多配备了以GPS为主的分散式时间同步系统，各网、省公司也出台了相应的技术规范。
但由于缺少统一技术要求和配置标准，也缺乏时钟同步和时间精度检测的有效手段，现有时间同步系统配置不尽相同，运行情况也不够稳定，部分时钟设备时间精度不能满足要求。
由调度自动化系统、变电站自动化系统、故障录波装置和安全自动装置等电力二次系统或设备提供的事件记录数据，存在时间顺序错位，难以准确描述事件顺序，不能给电网事故分析提供有效的技术支持。
为了规范、指导我国电网时间同步系统的设计、建设和生产运行，满足电网事故分析的要求，特制订《电网时间同步系统技术规范》。
《电网时间同步系统技术规范》根据国内外涉及时间统一技术的有关标准、规范和要求，本着“资源整合，信息共享”的原则，结合我国电网的工程实践和时间同步系统的现状制订而成，其要点如下：规范时间同步系统结构、功能和技术要求；规范调度主站、变电站的时间同步系统配置标准；规范时间同步系统电气接口和信号类型；统一IRIG-B 时码实现电力二次设备与时间同步系统的对时；结合技术的发展，构建基于地面时钟源的电网时间同步系统。
本标准由国家电网公司生产技术部提出。
本标准由国家电网公司科技部归口。
本标准由江苏省电力公司江苏电力调度通信中心负责起草，国家电网公司国家电力调度通信中心、江苏省电力设计院、江苏省电力试验研究院、中国电力科学研究院、上海电力调度通信中心等单位参加编制。
本标准的主要起草人：目次前言1 范围 (4)2 引用标准 (5)3 术语与定义 (6)4 时间同步系统结构 (7)5 时间同步系统功能 (8)5.1 系统功能 (8)5.2 主时钟功能 (8)5.3 接口扩展装置功能 (10)6 时间同步系统技术要求与技术指标 (10)6.1 时间同步信号类型 (10)6.2 时间同步信号接口 (13)6.3 时间同步信号传输 (15)6.4 技术指标 (15)7 时间同步系统配置规范 (17)7.1 主站配置要求 (17)7.2 变电站配置要求 (17)8 电网二次设备的时间同步技术要求 (18)附录A（资料性附录）时间同步系统的测试方法 (19)附录B（资料性附录）主站时间同步系统的配置 (27)附录C（资料性附录）变电站时间同步系统的配置 (29)附录D（资料性附录） IRIG-B时码 (37)本规范规定了时间同步系统的组成、技术要求、各电力二次设备时间同步准确度的要求以及现场测试方法等内容。

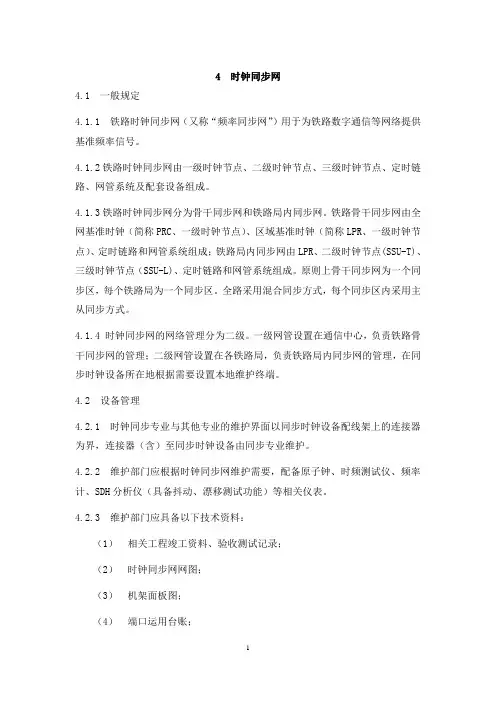

时钟同步网
4 时钟同步网4.1 一般规定4.1.1 铁路时钟同步网（又称“频率同步网”）用于为铁路数字通信等网络提供基准频率信号。
4.1.2铁路时钟同步网由一级时钟节点、二级时钟节点、三级时钟节点、定时链路、网管系统及配套设备组成。
4.1.3铁路时钟同步网分为骨干同步网和铁路局内同步网。
铁路骨干同步网由全网基准时钟（简称PRC、一级时钟节点）、区域基准时钟（简称LPR、一级时钟节点）、定时链路和网管系统组成；铁路局内同步网由LPR、二级时钟节点(SSU-T)、三级时钟节点（SSU-L)、定时链路和网管系统组成。
原则上骨干同步网为一个同步区，每个铁路局为一个同步区。
全路采用混合同步方式，每个同步区内采用主从同步方式。
4.1.4 时钟同步网的网络管理分为二级。
一级网管设置在通信中心，负责铁路骨干同步网的管理；二级网管设置在各铁路局，负责铁路局内同步网的管理，在同步时钟设备所在地根据需要设置本地维护终端。
4.2 设备管理4.2.1 时钟同步专业与其他专业的维护界面以同步时钟设备配线架上的连接器为界，连接器（含）至同步时钟设备由同步专业维护。
4.2.2 维护部门应根据时钟同步网维护需要，配备原子钟、时频测试仪、频率计、SDH分析仪（具备抖动、漂移测试功能）等相关仪表。
4.2.3 维护部门应具备以下技术资料：（1）相关工程竣工资料、验收测试记录；（2）时钟同步网网图；（3）机架面板图；（4）端口运用台账；（5）应急预案；（6）设备及仪表技术资料（含说明书、维护手册、操作手册等）。
4.3 设备及网络维护4.3.1时钟同步网维修项目与周期见表4.3.1。
表4.3.1 时钟同步网维修项目与周期类别序号项目与内容周期备注日常检修1 设备状态检查日网管或机房2 告警等事件检查分析处理网管3 卫星接收机运行状态检查月网管4 地面输入链路的频偏统计5 时钟设备（含卫星信号）频率偏差检查季网管或仪表6 设备表面清扫机房（雷雨后天馈线及防雷检查）7卫星接收机天线馈线及周边环境检查8 定时链路状态检查网管9 系统数据备份并转储集中检修1 时钟设备输出口频率偏差测试年开通3年及以上设备每种类型端口使用仪表抽测1路2 时钟设备输出口MTIE、TDEV测试3时钟设备输出口抖动测试4 设备地线检查、天馈线防雷装置检查雨季前5 配线及标签检查重点整修1 承担定时链路的SDH网元SEC时钟输出口抖动测试根据需要仪表2承担定时链路的SDH网元SEC时钟输出MTIE、TDEV测试3 定时链路SDH网元数检查、调整网管4 系统隐患整治可根据需要检查各项质量指标5 系统版本升级6 网络优化调整4.4 质量标准4.4.1时钟同步设备、SDH设备应具备正确标示、识别、传送同步状态信息（SSM）的功能。
时间同步和时钟同步原理及配置方法介绍
28
28
时间同步网管参数配置
单步时钟时，将只使用SyncMessage报文来计算主从路径延迟，而不需要 FollowUpMessage来携带SyncMessage报文的发出时间戳，SyncMessage报文的发 出时间戳（EgressTimeStamp)会夹带在SyncMessage报文自己的originTimeStamp 字段中
26
26
时钟同步网管参数配置（TIMA)
输出时钟源QL值、时钟导出配置: 作用: 主要是配置从TIMA单盘导出的外时钟的相关特性
27
27
时间同步网管参数配置（ONU)
本地时钟配置： 作用: 主要配置IEEE1588V2 MASTER相关参数
主要参数说明: 1. 时钟ID1、时钟ID2：PTP时钟ID（8字节），配置为本地MAC（3、4字节插入
（ Boundary clock ）
E2E透传时钟
P2P透传时钟
（ End-to-end transparent clock ）（ Peer-to-peer transparent clock ）
8
8
1588V2时钟模型
➢ 普通时钟
OC（Ordinary Clock）是网络始端或终端设备，只有一个1588 端口，该端口作为Slave 或Master。
2字节 0x01
消息头
2字节 0x0010 消息域长度 23 BYTES
16字节
1字节
载荷域
校验域
14
14
时间同步实现机制---1PPS+TOD
TOD信息波特率默认为 9600，无奇偶校验，1 个起始位（用低电平表示），1 个 停止位（用高电平表示），空闲帧为高电平，8 个数据位，应在 1PPS上升沿 1ms 后开始传送 TOD信息，并在 500ms 内传完，此 TOD消息标示当前 1PPS 上升沿时 间。TOD协议报文发送频率为每秒 1 次。
同步网基本概念
一、基本概念1)同步网(Synchronization Network )是一个提供同步参考信号的网络。
是通过同步链路将同步网节点连接起来而形成的物理网。
同步网节点由各级时钟构成。
2)网同步(Network Synchronization )是一个广义上的概念，用来描述在网络中将公共频率信号或时间信号传送到所有网元的方法。
3)同步的网(Synchronous Network )指这样一个网络，它的所有时钟在正常工作状态下，都具有相同的长期频率准确度。
4)同步单元(Synchronization Element ):指为所连接的网络单元提供定时服务的时钟。
包括符合G.811、G.812、G.813建议的时钟。
这是一种广义上的定义，包括：基准时钟，即性能满足G.811建议的时钟。
定时供给单元，即性能满足G.812建议的时钟，包括独立型和混合型定时供给单兀。
设备时钟，即各种设备中的时钟或同步单元，其性能满足G.812建议或G.813建议，例如交换机时钟和SDH设备时钟。
5)定时供给单元(SSU , Synchronization Supply Unit ): 一个逻辑功能单元，能够对参考信号进行选择、处理和分配，并且符合屈议G.812规定的性能。
定时供给单元可分为独立型定时供给单元和混合型定时供给单元。
欲进一步了解SSU相关要求的请进入。
6)独立型定时供给单元(SASE , Stand Alone Synchronization Equipment ):是指能够完成对定时信号选择、处理和分配，并且具有自己的管理功能的独立设备。
在北美，独立型定时供给单元乂被称为通信楼定时供给系统(BITS , Building Integrated Timing System )。
目前人们常说的同步网设备一般指SASE (即BITS)。
由于我国同步网起步时主要参照北美标准，因此一直简称同步网设备为BITS。
7)混合型定时供给单元：是指能够完成对定时信号选择、处理和分配等功能，但是这些功能与其他功能结合在一套设备中。
局域网服务器时钟同步
局域网服务器时钟同步一、原理局域网服务器时钟同步的原理是通过网络时间协议（Network Time Protocol，简称NTP）来进行同步。
NTP是一个用于同步网络中计算机时间的协议，它使用UDP协议进行通信，采用客户-服务器的架构。
NTP的工作原理如下：1.选择主服务器：网络中的一台服务器被选为主服务器（也称为时钟源），它的时间被认为是准确的。
2.主服务器广播时间：主服务器通过广播的方式向局域网中的其他服务器发送自己的时间信息。
3.从服务器同步时间：从服务器接收到主服务器的时间广播后，计算与主服务器之间的时间差，并调整自己的时钟来与主服务器同步。
4.维持同步：从服务器定期与主服务器进行通信，以保持时钟的同步状态。
二、方法1.设置主服务器：在局域网中选择一台服务器作为主服务器，它的时间应该是准确的。
可以选择一个官方的NTP服务器作为主服务器，或者通过GPS设备等时间源来获取准确的时间。
2.配置从服务器：在局域网中的其他服务器上配置NTP客户端，将其连接至主服务器，以获取时间信息并进行时钟同步。
可以使用操作系统自带的NTP客户端，也可以安装第三方NTP客户端软件。
配置方式包括设置主服务器的IP地址、端口号等。
3.测试和调整：配置完成后，使用工具或命令测试时钟同步是否正常，检查从服务器的时间是否与主服务器保持一致。
如果时间不同步，可以调整NTP客户端的参数以提高同步的精度。
三、常见问题及解决方法1.主服务器不可用：如果主服务器不可用，例如网络中断、主服务器崩溃等情况，从服务器将无法同步时间。
解决方法是选择多个主服务器，当其中一个主服务器不可用时，从服务器可以切换到其他可用的主服务器。
2.网络延迟：由于网络延迟的存在，从服务器接收到主服务器的时间广播可能有一定的延迟。
解决方法是使用多个时间源，通过比较它们的时间信息来尽量减小延迟的影响。
3.安全性问题：NTP广播的时间信息是明文传输的，容易受到恶意篡改。
中兴培训试题-传输设备
传输设备试题一、填空1、本地传输网三层结构由骨干层、汇聚层、接入层组成。
2、波长转换单元OTU的3R功能是指整形、再定时、再生。
3、每个同步源同步的设备数量不应超过20个网元。
4、STM－N帧中再生段DCC的传输速率为3*64Kb/s，复用段DCC 的传输速率为9*64Kb/s。
5、设备能根据S1字节来判断时钟信号质量。
S1的值越小，表示时钟信号质量越高。
6、复用段保护环上网元节点个数最大为16，因为K字节表示网元节点号的bit共4位。
7、光传输系统主要由光纤或光缆和传输设备组成。
8、确定中继站距有两种方法：最坏值法、联合设计法。
9、光纤放大器分为功率放大器、预放大器、线路放大器三种。
10、我国数字同步网采用的是主从同步方式。
11、SDH光传输系统的传输距离主要由衰减、色散等因素决定。
12、WDM设备的主要组成部件为：波长转换器（OTU）、合波器/分波器（OMU/ODU）、光放大器（OA）。
13、在WDM系统中，波长间隔100GHz大约相当于间隔0.8 nm。
14、传输中心机房荷载要求 6 kN/平方米(单面排列)，净高要求不低于 3.2 米。
15、传输节点局站通信系统主要由终端复用器、分插复用器、再生器、光放大器、光纤分配架、数字分配架等设备组成。
16、STM－1的速率是，可以收容63 个2Mb/s业务。
17、SDH光传输系统的传输距离主要由衰减、色散等因素决定。
18、波分复用系统中OTU完成的作用是波长转换。
19、在SDH网络中完成电路分插复用和电路上下的网元是ADM（分插复用器）。
20、写出以下缩写代表的中文意思MSTP：多业务传送平台DWDM：密集波分复用二、选择（含单选和多选）1、WDM系统采用的调制方式为B、C 。
A：内部调制B：直接调制C：间接调制D：外部调制2、WDM系统中OTU完成的作用是C、D 。
A：功率放大B：色散补偿C：波长转换D：3R功能3、测试DWDM的光信噪比应使用（B）A、误码分析仪B、光谱分析仪C、光功率计D、示波器4、WDM系统的绝对频率参考是 ATHz B：1310 THz C：1550 THz D：850 THz 5、反映传输系统的主要性能指标有A、B、C、D。
时钟同步SSM 和ESMC
为什么要在以太网上提供同步
业务IP化，承载分组化是未来的趋势 TDM业务需要通过以太网络传输 虽然TDM今后可以VOIP化，但是基站需要的时钟和时间信息需要网络提供
RAN Solution: Evolution from Hybrid IP to All IP
Cos t
2003Q3
2006Q1
2008Q1
而s1字节是sdh段开销中的一个字节s1字节的低四位即为ssmbs1b5b8s1字节sdh同步质量等级描述00000x00同步质量不可知unknown00010x01保留00100x02g811时钟信号prc一般为铯钟00110x03保留01000x04g812转接局时钟信号tnc一般为铷钟01010x05保留01100x06保留01110x07保留b5b8s1字节sdh同步质量等级描述10000x08g812本地局时钟信号lnc晶体钟10010x09保留10100x0a保留10110x0b同步设备定时源setssynchronousequipmenttimingsource信号一般为晶体钟11000x0c保留11010x0d保留11100x0e保留11110x0f不应用作同步dun目录sdhssm同步状态消息ethsynchronization同步emsc以太同步消息通道以太网只是缺乏全网时钟同步的机制是因为以太网标准中没有定义发送端时钟与接收端恢复出来的时钟的关系仿照sdh机制可以将以太phy恢复出的时钟送到时钟板上进行处理然后通过时钟板将时钟送到各个单板用这个时钟进行数据的发送
保留 G.812 转接局时钟信号（TNC， 一般为铷钟） 保留 保留 保留
1011
0x0b
1100 1101 1110 1111
0x0c 0x0d 0x0e 0x0f
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
同步网时钟及等级
基准时钟
同步网由各节点时钟和传递同步定时信号的同步链路构成.同步网的功能是准确地将同步定时信号从基准时钟传送给同步网的各节点,从而调整网中的各时钟以建立并保持信号同步,满足通信网传递各种通信业务信息所需的传输性的需要,因此基准时钟在同步网中至关重要.
基准时钟源由网络中心基准时钟(NPRC)提供.它由两个铯原子钟或二套接收
GPS/GLONASS的同步时钟设备或二套接收双GPS的同步时钟设备组成.本地基准时钟(LPRC)设置在大区或重要的汇接节点上,配置一套接收GPS/GLONASS双星或双GPS的同步时钟设备,具有双备份铷钟,并可通过地面同步链路接收邻近区域内的基准定时信号.由于铯原子钟价格较高,维护管理不方便,作为备用;双星接收机同步时钟设备(包括双GPS)作为主用,它可以提供频率稳定度优于1×10-11长期精度(实际可达1×10-12/
天,N×10-13/周),时间精度小于300 ns(实际可达100ns),同时还可利用中国电信国际局基准信号同步本站时钟设备作为备用基准输入.
在各大区中心和重要汇接中心,配置本地基准时钟(LPRC),具有同时接收GPS和GLONASS卫星的同步时钟设备,同时通过PDH 2Mb/s传输链路或SDH的STM-N线路信号接收来自邻近的基准定时信号.
基准时钟信号的传送与分配
在数字同步网中,高稳定度的基准时钟是同步网的最高基准源,通过等级分配结构提供同步信息.例如根据光缆干线网络示意图,设置于一级节点(NPRC)网络中心基准时钟通过PDH 或SDH传输系统向二级节点和三级节点传递定时信号.这些数字延伸和基准时钟一起称为基准分配网络.基准分配网络应当设置主用和备用,如果某个二级时钟失去了与基准时钟的同步,它将以保持方式工作,并且在必要时使用备用传输路由满足滑动率指标.因此,在基准分配网络内短时间的中断对同步影响很小,甚至没有影响.
局内综合定时供给
局内综合定时供给发生器,受来自同步链路的至少两个2048Kb/s信号同步,定时供给发生器向楼内的所有被同步的时钟提供2048Kb/s,2048KHZ等多种定时信号.
楼内同步链路选择:
(1)为安全可靠起见,楼内同步链路尽可能分散.例如,主备用定时尽可能来自不同路由;
(2)为防止基准发生故障性中断,应保证同步链路能适时倒换和识别;
(3)为保证基准的质量,在楼内应指定基准传输路由.
同步定时信号的传递方式
当采用分布式多基准钟同步系统时,各基准时钟输出定时信号直接同步本站长途交换
机.SDH传输系统和DDN网,同时通过传输系统向各网元时钟提供定时信号.
同步区的划分
各个通信运营公司都必须建立自己的数字同步网,拥有独立的基准参考源和NPRC.由于各运营公司既相互竞争,又要互通互连,因此最好的方法:采用基准参考源均来自卫星信号的同步时钟设备.
各个通信运营公司同步区划分原则上采用建立全国中心(包括大区网络枢纽中
心)NPRC.而同步区划分按每一个分公司(省)为一个同步区建立本地LPRC,每一个同步区再划分几个子同步区(或电信区),在沿海发达地区子同步区范围可更小一点,这样更便于维护管理,同时提高各同步区定时信号质量.
同步网时钟及等级
一级基准时钟：
一级基准时钟分为两种：
⑴全网基准钟（PRC）：由自主运行的铯原子钟组或铯原子钟与卫星定位系统（GPS 和/或GLONASS及其他定位系统）组成。
PRC是全网同步基准的根本保障，PRC的设置应符合以下原则：
——PRC的设置数量及分布应满足省际SDH传送层的同步稳定和安全可靠性要求，即：宜使省际SDH传送网层有来自两个不同PRC的同步基准源；
——PRC的设置数量及分布应有利于对全程全网漂动指标的控制；
——PRC应设置在省际传送层枢纽节点所在的通信搂内。
⑵区域基准钟（LPR），由卫星定时系统（GPS和/或GLONASS及其他定位系统，下同）和铷原子钟组成。
它既能接收卫星定位系统的同步，也能同步于PRC，LPR是各省的同步基准源。
LPR的设置应符合以下原则：
——LPR的设置数量及分布应满足省内SDH传送网层的同步稳定和安全可靠性要求，即：宜使省内SDH传送网层源自两个不同LPR的同步基准源；
——原则上每个省设置两个LPR（如该省已设有1个PRC，则需设1个LPR），地点选择在省际传送层与省内传送层交汇节点所在的通信搂内。
二级节点时钟（SSU-T）
二级节点时钟是各地市接收LPR同步基准源的同步节点。
二级节点时钟的设置应符合以下原则：
——二级节点时钟的设置数量及分布应满足本地SDH传送层的同步稳定和安全可靠性要求，即：宜使本地SDH传送网层源自两个不同SSU-T的同步基准源；
——二级节点时钟设置地点选择在省内传送层与本地传送层交汇节点所在的通信搂内。
——未设有PRC和LPR的省中心一级交换中心、地市二级交换中心、以及本地网的汇接局所在通信楼内也可设置二级节点时钟三级节点时钟（SSU-L）
三级节点时钟由高稳晶体钟组成。
三级节点时钟宜设置在本地网端局以及传送层汇聚节点处所在通信楼。
三级节点时钟的设置应根据通信楼内业务节点发展、局房条件、本地定时平台上的SDH系统可提供的同步输出端口等因素综合考虑，要切实注意技术经济的实用性和合理性。
表1 同步网的分级和时钟设置。
