条形码特点分类及扫描原理

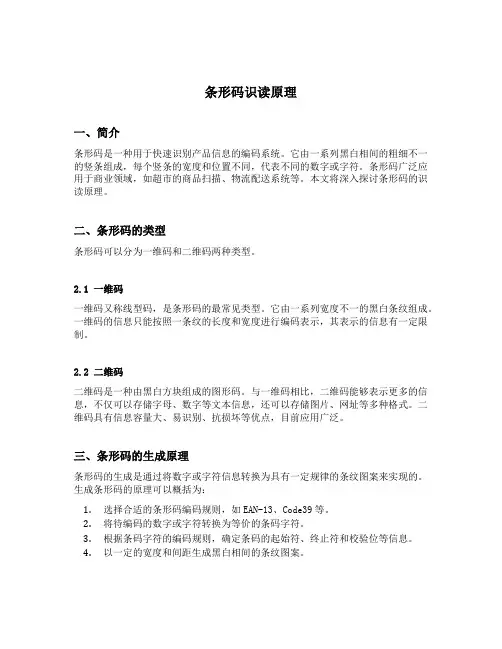

条形码识读原理
条形码识读原理一、简介条形码是一种用于快速识别产品信息的编码系统。
它由一系列黑白相间的粗细不一的竖条组成，每个竖条的宽度和位置不同，代表不同的数字或字符。
条形码广泛应用于商业领域，如超市的商品扫描、物流配送系统等。
本文将深入探讨条形码的识读原理。
二、条形码的类型条形码可以分为一维码和二维码两种类型。
2.1 一维码一维码又称线型码，是条形码的最常见类型。
它由一系列宽度不一的黑白条纹组成。
一维码的信息只能按照一条纹的长度和宽度进行编码表示，其表示的信息有一定限制。
2.2 二维码二维码是一种由黑白方块组成的图形码。
与一维码相比，二维码能够表示更多的信息，不仅可以存储字母、数字等文本信息，还可以存储图片、网址等多种格式。
二维码具有信息容量大、易识别、抗损坏等优点，目前应用广泛。
三、条形码的生成原理条形码的生成是通过将数字或字符信息转换为具有一定规律的条纹图案来实现的。
生成条形码的原理可以概括为：1.选择合适的条形码编码规则，如EAN-13、Code39等。
2.将待编码的数字或字符转换为等价的条码字符。
3.根据条码字符的编码规则，确定条码的起始符、终止符和校验位等信息。
4.以一定的宽度和间距生成黑白相间的条纹图案。
四、条形码的识读原理条形码的识读是通过光学设备对条纹图案进行解析，提取其中的信息，并将其转换成数字或字符形式。
下面是条形码的识读原理的具体步骤：4.1 扫描条形码通过光学扫描器或摄像头对条形码进行扫描，其工作原理可以分为：1.光学扫描器：采用激光或LED光源照射在条形码上，通过光电二极管接收反射光，并将其转换成电信号。
2.摄像头：采用图像传感器对条形码进行拍摄，将图像转换成数字信号。
4.2 解码图像扫描得到的图像或电信号需要进行解码，将其转换成数字或字符形式。
解码的具体过程包括：1.图像处理：对扫描得到的图像进行预处理，包括图像增强、图像二值化等操作，以凸显条纹的对比度。
2.条纹提取：提取图像中的条纹信息，确定条纹的宽度和间距。
超市条形码扫描原理
超市条形码扫描原理
超市条形码扫描原理是基于光学识别技术。
条形码是由一系列粗细不等的黑色和白色相间的线条组成，这些线条代表着不同的数字和字符。
当商品被放置在扫描设备上时，设备中的激光发射器会发射出一束红外激光。
这束光会通过一个透镜系统，形成一条薄薄的光线，然后照射到商品的条形码上。
条形码上的黑色线条会吸收光线，而白色空白区域会反射光线。
当光线照射到条形码上时，反射光线会被一个光电元件接收。
光电元件中的光敏元件会将光信号转换成电信号。
接收到的电信号会通过电路处理，将信号转换为数字信息。
这些数字信息会被解码器识别，然后与商品数据库中的信息进行匹配。
通过匹配与商品数据库中的信息，超市的收银系统可以获取有关商品的各种信息，如商品名称、价格等。
之后，计算机会自动将商品信息添加到购物车中，并进行计算。
总结起来，超市条形码扫描原理是将光线照射到条形码上，通过光电元件将光信号转换成数字信息，并使用解码器将其与商品数据库中的信息匹配，从而实现商品的识别和计算。
条码的工作原理是什么
条码的工作原理是什么
条码（Barcode）是一种图像标识符，用以表示文本或数据。
它通过黑白条纹的组合来编码信息，并且可以被光学扫描设备读取。
条码的工作原理主要包括编码、扫描和解码三个步骤。
1. 编码：在条码中，不同的字符或数字被分配不同的编码。
编码方式包括一维条码和二维条码。
一维条码通常由不同宽度的黑白条纹组成，其中每个字符由特定数量的条纹表示。
二维条码则是由矩阵或点阵组成的二维图形，可以编码更多的信息。
2. 扫描：扫描条码需要使用光学扫描设备，如条码扫描枪或智能手机等。
扫描过程中，设备会发出红外光或激光束，照射在条码上。
光线被条码上的黑白条纹反射或吸收，然后被扫描设备接收。
3. 解码：扫描设备接收到光线反射的信号后，通过光电传感器将信号转换为电信号，并将其转化为数字信号。
解码器会对这些数字进行解码分析，将其转换为可读的数据或文本。
解码器使用特定的解码算法来解析不同类型的条码。
总结起来，条码的工作原理是通过特定的编码方式将数据转化为一系列黑白条纹，然后使用光学扫描设备读取和解码这些条纹，最终将其转换为可读的数据或文本。
这一过程使得条码成为了一种快速、准确、可靠的数据识别和收集工具，被广泛应用于商品管理、物流运输、图书馆管理等领域。
条形码工作原理
条形码工作原理
条形码是一种用于储存信息的图像形式的编码系统，它可以通过一系列的条纹和空白来表示不同的字符。
条形码的工作原理如下：
1. 编码字符：条形码可以表示数字、字母和符号等字符。
首先，将需要编码的字符转换为相应的二进制数字序列。
2. 生成条纹：通过特定的算法，将上一步得到的二进制数字序列转换为一系列黑条和白条的序列。
其中，黑条表示数字1，
白条表示数字0。
3. 增加校验位：在条形码的末尾通常会添加一个校验位，用于验证编码的正确性。
校验位的计算方式和具体规则会根据不同的条形码标准而有所不同。
4. 扫描读取：在使用条形码时，将条形码放置在条形码扫描仪的感应区域内。
扫描仪会通过光学传感器读取条形码上的黑条和白条序列。
5. 解码识别：读取的条形码序列会通过解码器进行解析和识别。
解码器会根据编码规则来解读条形码上的信息，并将其转换为可读的字符或数字。
6. 数据处理：解码器将识别的条形码信息传递给计算机或其他系统进行进一步的数据处理。
可以通过条形码来获取商品信息、跟踪物流、管理库存等。
总的来说，条形码工作的基本原理就是将字符编码转换为一系列的黑条和白条，然后通过扫描仪进行读取和解码，最终将其转换为可识别的信息。
这种编码方式简单、可靠且高效，被广泛应用于各个领域中。
条形码扫描原理
条形码扫描原理引言随着科技的发展，条形码扫描已经成为我们日常生活中不可或缺的一部分。
无论是购物、物流还是图书馆管理，条形码扫描都起到了极其重要的作用。
本文将详细介绍条形码扫描的原理，以及它是如何实现的。
一、条形码的基本结构条形码是由一系列宽度不同的黑白条纹组成，它们代表着不同的信息。
条形码通常包括起始符、数据符、校验符和终止符等部分。
1. 起始符：起始符用来标识条形码的开始位置，一般由一组较宽的黑白条纹组成。
2. 数据符：数据符是条形码中表示具体信息的部分，它由一组组窄条纹组成。
每个数据符由黑白条纹的组合表示一个特定的字符或数字。
3. 校验符：校验符用来检验条形码的正确性。
它通常位于条形码的最后一位，用来验证前面的数据符是否正确。
4. 终止符：终止符用来标识条形码的结束位置，一般由一组较宽的黑白条纹组成。
二、条形码的扫描原理条形码的扫描是通过条形码扫描器完成的，它利用光电传感器和数字信号处理器来实现。
1. 光电传感器：光电传感器是条形码扫描器的核心部件，它用来感知条形码上的黑白条纹。
光电传感器通常由发光二极管和接收二极管组成。
发光二极管发出一束光，当光线照射到条形码上时，被黑色条纹吸收，而被白色条纹反射。
接收二极管接收被反射的光，并将其转化为电信号。
2. 数字信号处理器：光电传感器将接收到的光信号转化为电信号后，传送给数字信号处理器进行处理。
数字信号处理器会对接收到的信号进行放大、滤波和数字化处理，以提取出条形码的信息。
3. 解码算法：解码算法是条形码扫描器中的关键部分，它用来将数字信号转化为具体的条形码信息。
解码算法会根据条形码的编码规则进行解析，将条形码中的黑白条纹转化为对应的字符或数字。
4. 数据输出：解码算法将解析出的条形码信息传送给输出设备，如计算机或打印机等。
输出设备会将条形码信息进行进一步的处理，以实现不同的应用需求。
三、条形码的应用条形码扫描技术已经应用于各个领域，为我们的生活带来了很大的便利。
条形码识别原理
条形码识别原理条形码是一种将数据编码成一系列粗细不同的条纹，用以在商品、包裹等物品上进行识别的技术。
条形码的识别原理是利用光学扫描设备对条形码进行扫描，并通过解码软件将条形码转换为数字或文字信息。
下面将介绍条形码的识别原理及其相关技术。
1. 条形码的结构。
条形码通常由黑白条纹组成，条纹的宽窄和间距不同代表着不同的信息。
条形码的结构包括起始符、数据字符、校验字符和终止符。
起始符和终止符用于标识条形码的起始和结束位置，数据字符用于存储实际的数据信息，校验字符用于验证数据的准确性。
2. 条形码的扫描原理。
条形码的扫描原理是利用光学扫描设备对条形码进行扫描，将条形码的黑白条纹转换为电信号。
光学扫描设备通常包括光源、镜头和光电传感器。
光源发出光线照射在条形码上，镜头接收反射光线并将其转换为电信号，光电传感器将电信号转换为数字信号。
3. 条形码的解码原理。
扫描得到的数字信号需要经过解码软件进行解析，将条形码转换为实际的数据信息。
解码软件通常包括解码算法和数据处理模块。
解码算法用于识别条形码的起始符、终止符和数据字符，数据处理模块用于验证校验字符并将数据转换为数字或文字信息。
4. 条形码的识别技术。
目前，常见的条形码识别技术包括激光扫描、CCD扫描和摄像头扫描。
激光扫描技术利用激光束对条形码进行扫描，适用于大距离和高速扫描。
CCD扫描技术利用CCD传感器对条形码进行扫描，适用于近距离和高精度扫描。
摄像头扫描技术利用摄像头对条形码进行拍照，适用于移动设备和复杂环境下的扫描。
5. 条形码的应用领域。
条形码技术已广泛应用于商品管理、物流配送、图书馆管理、票据识别等领域。
随着物联网和人工智能技术的发展，条形码的应用将进一步扩大，为人们的生活和工作带来更多便利。
总结。
条形码的识别原理是利用光学扫描设备对条形码进行扫描，并通过解码软件将条形码转换为数字或文字信息。
条形码的结构包括起始符、数据字符、校验字符和终止符，扫描原理包括光源、镜头和光电传感器，解码原理包括解码算法和数据处理模块，识别技术包括激光扫描、CCD扫描和摄像头扫描。
扫描条形码原理
扫描条形码原理
扫描条形码是通过光学技术来实现的。
条形码是由一系列宽度不同的黑白条纹组成的，每个条纹代表一个数字或字符。
条形码扫描器通过发射一束光束照射在条形码上，然后使用光敏传感器来测量光束反射回来的光线强度。
具体原理如下：当光束照射到条形码上的黑条纹时，光线被吸收，而当照射到白条纹时，光线被反射。
光敏传感器记录下黑条纹和白条纹之间的强度差异。
这些强度差异被转换成数字信号，进而被解码器解析成对应的数字或字符。
为了保证准确性，扫描条形码时需要注意以下几点：
1. 扫描距离：扫描器需要与条形码保持适当的距离，通常在几厘米到几十厘米之间。
过近或过远都会影响扫描精度。
2. 扫描角度：扫描器需要以合适的角度扫描条形码，通常是与条形码平行或稍微倾斜。
角度过大或过小都可能导致扫描失败。
3. 扫描速度：扫描时需要以适当的速度移动扫描器，过快或过慢都会导致扫描失败或错误。
通过以上原理和注意事项，条形码可以被准确地扫描并解码，从而实现商品信息的读取、操作过程的自动化等多种应用。
条形码 扫描 原理
条形码扫描原理
条形码扫描原理是利用扫描仪或摄像头等设备将条形码上的黑白条纹转换成数
字或字符信息的过程。
条形码是一种由一系列宽度不等的垂直黑白条纹组成的图形标识。
条形码扫描
设备通过光学传感器或摄像头捕捉条形码上的图案信息。
这些设备利用光学传感技术，扫描条形码上每个条纹的黑白相间部分，将其转化为模拟电信号或数字信号。
条形码扫描设备通常使用激光光束或LED光源照射条形码上的条纹。
激光光
束或LED光源照射后，经过光学镜头聚焦，并被传感器接收。
传感器检测到照射
回来的光束，并将其转换成电信号。
随后，将电信号转换成数字信号的解码器开始对条形码的信号进行解码。
解码
器分析条形码上每个条纹的宽度和间距，进而识别出代表不同字符或数字的编码。
解码器将解码后的信息传输给电脑或其他信息管理系统，以便进一步的处理。
条形码扫描原理的关键在于激光或LED光源的照射和传感器的接收。
通过光
学传感技术和解码算法，条形码的图案可以被准确地解析为相应的数字或字符信息。
条形码扫描原理的应用非常广泛，可以在超市、图书馆、物流仓储等场所用于
商品销售、库存管理、物流追踪等方面。
它简化了数据输入的过程，提高了工作效率，并减少了错误率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
条形码特点分类及扫描原理
条码技术最早产生在风声鹤唳的二十年代，诞生于Westinghouse的实验室里。
那时候对电子技术应用方面的每一个设想都使人感到非常新奇。
他的想法是在信封上做条码标记，条码中的信息是收信人的地址，就象今天的邮政编码。
为此Kermode发明了最早的条码标识，设计方案非常的简单，即一个“条”表示数字“1”，二个“条”表示数字“2”，以次类推。
然后，他又发明了由基本的元件组成的条码识读设备：一个扫描器(能够发射光并接收反射光)；一个测定反射信号条和空的方法，即边缘定位线圈；和使用测定结果的方法，即译码器。
20世纪80年代中期，我国一些高等院校、科研部门及一些出口企业把条码技术的研究和推广应用逐步提到议事日程。
一些行业，如图书馆、邮电、物资管理部门和外贸部门也已开始使用条码技术。
1991年，4月9日，中国物品编码中心正式加入了国际物品编码协会，国际物品编码协会分配给中国的前缀码为“690、691、692”。
许多企业获得了条码标记的使用权，使中国的大量商品打入了国际市场，给企业带来了可观的经济效益。
条码技术广泛应用于商业、邮政、图书管理、仓储、工业生产过程控制、交通等领域，它是在计算机应用中产生并发展起来的，具有输入快、准确度高、成本低、可靠性强等优点。
条码技术是实现POS系统、EDI、电子商务、供应链管理的技术基础，是物流管理现代化的重要技术手段。
条码技术包括条码的编码技术、条码标识符号的设计、快速识别技术和计算机管理技术，它是实现计算机管理和电子数据交换不可少的前端采集技术。
条形码的分类
条码按照不同的分类方法、不同的编码规则可以分成许多种，现在已知的世界上正在使用的条码有250多种。
条码的分类主要依据条码的编码结构和条码的性质来决定。
例如，按条码的长度来分，可分为定长和非定长条码；按排列方式分，可分为连续型和非连续型条码；从校验方式分，又可分为自校验和非自校验型条码等。
条码可分为一维条码和二维条码。
一维条码是通常我们所说的传统条码。
一维条码按照应用可分为商品条码和物流条码。
商品条码包括EAN条码和UPC条码，物流条码包括128条码、ITF条码、39条码、库德巴条码等。
二维条码根据构成原理、结构形状的差异，可分为两大类型：一类是行排式二维条码（2D stacked bar code）；另一类是矩阵式二维条码（2D matrix bar code）。
条形码技术的特点
条码技术是电子与信息科学领域的高新技术，所涉及到的技术领域较广，是多项技术结合的产物，经过多年的长期研究和实践应用，现已发展成为较成熟地实用技术。
在信息输入技术中，采用的自动识别技术种类很多，条码作为一种图形识别技术与其它技术相比有如下特点：
（1）简单。
条码符号制作容易，扫描操作简单易行。
（2）信息采集速度快。
普通计算机键盘录入速度是200字符/分钟，而利用条码扫描的录入信息的速度是键盘录入的20倍。
（3）采集信息量大。
利用条码扫描，依次可以采集几十位字符的信息，而且可以通过选择不同码制的条码增加字符密度，使采集的信息量成倍增加。
（4）可靠性强。
键盘录入数据，误码率为三百分之一，利用光学字符识别技术，误码率约为万分之一。
而采用条码扫描录入方式，误码率仅为百万分之一，首读率可达98%以上。
（5）灵活、使用。
条码符号作为一种识别手段可以单独使用，也可以和有关设备组成识
别系统实现自动化识别，还可以和其他控制设备联系起来实现整个系统的自动化管理。
同时，在没有自动识别设备时，也可以实现手工键盘输入。
（6）自由度大。
识别装置与条码标签相对位置的自由度要比光学字符识别（OCR）大得多。
（7）设备结构简单、成本低。
条码符号识别设备的结构简单，容易操作，无须专门训练。
与其它自动化技术相比，推广应用条码技术所需费用较低。
条形码运作原理
要将按照一定规则编译出来的条形码转换成有意义的信息，需要经历扫描和译码两个过程。
物体的颜色是由其反射光的类型决定的，白色物体能反射各种波长的可见光，黑色物体则吸收各种波长的可见光，所以当条形码扫描器光源发出的光在条形码上反射后，反射光照射到条码扫描器内部的光电转换器上，光电转换器根据强弱不同的反射光信号，转换成相应的电信号。
根据原理的差异，扫描器可以分为光笔、红光CCD、激光、影像四种。
电信号输出到条码扫描器的放大电路增强信号之后，再送到整形电路将模拟信号转换成数字信号。
白条、黑条的宽度不同，相应的电信号持续时间长短也不同。
主要作用就是防止静区宽度不足。
然后译码器通过测量脉冲数字电信号0，1的数目来判别条和空的数目。
通过测量0，1信号持续的时间来判别条和空的宽度。
此时所得到的数据仍然是杂乱无章的，要知道条形码所包含的信息，则需根据对应的编码规则（例如：EAN-8码），将条形符号换成相应的数字、字符信息。
最后，由计算机系统进行数据处理与管理，物品的详细信息便被识别了。
扫描原理
条形码的扫描需要扫描器，扫描器利用自身光源照射条形码，再利用光电转换器接受反射的光线，将反射光线的明暗转换成数字信号。
不论是采取何种规则印制的条形码，都由静区、起始字符、数据字符与终止字符组成。
有些条码在数据字符与终止字符之间还有校验字符。
静区：静区也叫空白区，分为左空白区和右空白区，左空白区是让扫描设备做好扫描准备，右空白区是保证扫描设备正确识别条码的结束标记。
为了防止左右空白区（静区）在印刷排版时被无意中占用，可在空白区加印一个符号（左侧没有数字时印<；号，右侧没有数字时加印>；号）这个符号就叫静区标记。
主要作用就是防止静区宽度不足。
只要静区宽度能保证，有没有这个符号都不影响条码的识别。
起始字符：第一位字符，具有特殊结构，当扫描器读取到该字符时，便开始正式读取代码了。
数据字符：条形码的主要内容。
校验字符：检验读取到的数据是否正确。
不同编码规则可能会有不同的校验规则。
终止字符：最后一位字符，一样具有特殊结构，用于告知代码扫描完毕，同时还起到只是进行校验计算的作用。
为了方便双向扫描，起止字符具有不对称结构。
因此扫描器扫描时可以自动对条码信息重新排列。
条码扫描器有光笔、CCD、激光、影像四种
光笔：最原始的扫描方式，需要手动移动光笔，并且还要与条形码接触。
CCD：以CCD作为光电转换器，LED作为发光光源的扫描器。
在一定范围内，可以实现自动扫描。
并且可以阅读各种材料、不平表面上的条码，成本也较为低廉。
但是与激光式相比，扫描距离较短。
激光：以激光作为发光源的扫描器。
又可分为线型、全角度等几种。
影像：以光源拍照利用自带硬解码板解码，通常影像扫描可以同时扫描一维及二维条码。
线型：多用于手持式扫描器，范围远，准确性高。
全角度：多为工业级固定式扫描，自动化程度高，在各种方向上都可以自动读取条码及输出电平信号，结合传感器使用。
