脉冲阻尼器原理及选型
脉冲阻尼器使用说明书
脉动阻尼器使用说明
一、概述
脉动阻尼器又名脉动缓冲器，是消除管路脉动的常用元件，是计量泵必须配备的附件。
脉动阻尼器能够平滑由柱塞泵、隔膜泵等容积泵引起的管路脉动和系统的水锤现象。
它由耐腐蚀的隔膜将气体与管路中的液体隔离，通过气室容积的变化平滑管路脉动。
二、主要功能
1.允许系统使用更小的管径，降低成本。
2.保护管路、弯头、接头不受压力波动的冲击。
3.减小除去水锤对系统的危害。
4.降低系统的能耗。
5.减小流速波动的峰值。
6.为计量泵创造良好的工作环境并改善泵的工作性能。
7.和背压阀等配合使用可以使管路的压力波动接近为零。
三、工作原理
根据玻意耳定律P1V1=P2V2，通过改过气体的体积来平滑管路脉动。
对于流速有正弦曲线特性的系统，波峰时，气室体积变小，脉动阻尼器吸收多余的流量的液体，波谷时，气室体积变大，释放存储的液体，从而达到平滑脉动的效果。
四、产品特点
1.可以预充气体，充气后平滑脉动的效果比空气室式脉动阻尼器的效果好。
2.气体不与管路液体接触；气体不会因溶解到液体里而损失。
3.设有限位装置，防止膜片过度变形。
五、脉动阻尼器的使用
1.使用时压力表指针应小幅摆动，摆动过大则说明预充气体压力偏小或者选型偏小，不。

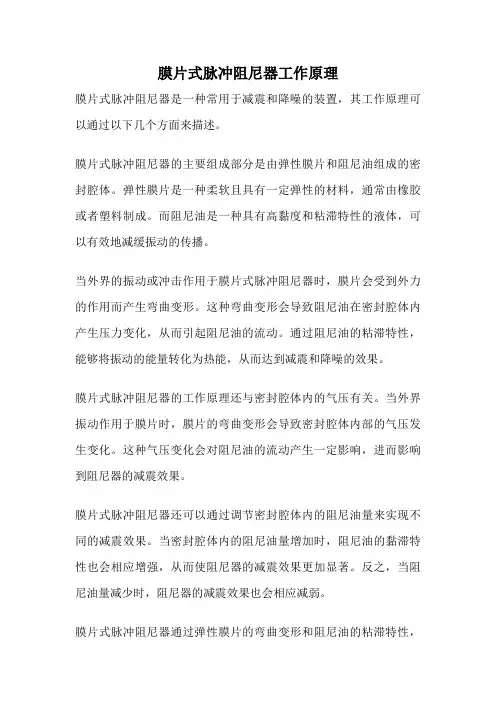

膜片式脉冲阻尼器工作原理
膜片式脉冲阻尼器工作原理
膜片式脉冲阻尼器是一种常用于减震和降噪的装置，其工作原理可以通过以下几个方面来描述。
膜片式脉冲阻尼器的主要组成部分是由弹性膜片和阻尼油组成的密封腔体。
弹性膜片是一种柔软且具有一定弹性的材料，通常由橡胶或者塑料制成。
而阻尼油是一种具有高黏度和粘滞特性的液体，可以有效地减缓振动的传播。
当外界的振动或冲击作用于膜片式脉冲阻尼器时，膜片会受到外力的作用而产生弯曲变形。
这种弯曲变形会导致阻尼油在密封腔体内产生压力变化，从而引起阻尼油的流动。
通过阻尼油的粘滞特性，能够将振动的能量转化为热能，从而达到减震和降噪的效果。
膜片式脉冲阻尼器的工作原理还与密封腔体内的气压有关。
当外界振动作用于膜片时，膜片的弯曲变形会导致密封腔体内部的气压发生变化。
这种气压变化会对阻尼油的流动产生一定影响，进而影响到阻尼器的减震效果。
膜片式脉冲阻尼器还可以通过调节密封腔体内的阻尼油量来实现不同的减震效果。
当密封腔体内的阻尼油量增加时，阻尼油的黏滞特性也会相应增强，从而使阻尼器的减震效果更加显著。
反之，当阻尼油量减少时，阻尼器的减震效果也会相应减弱。
膜片式脉冲阻尼器通过弹性膜片的弯曲变形和阻尼油的粘滞特性，
将振动的能量转化为热能，从而实现减震和降噪的效果。
同时，通过调节阻尼油量和密封腔体内的气压，可以进一步改变膜片式脉冲阻尼器的减震效果。
这种工作原理使得膜片式脉冲阻尼器在航空航天、汽车制造、电子设备等领域得到广泛应用。
阻尼器工作原理
阻尼器工作原理阻尼器是一种常见的工程机械装置，它的作用是通过消耗能量来减缓或抑制机械振动或运动。
在工程设计中，阻尼器被广泛应用于各种机械系统中，例如汽车悬挂系统、建筑结构、桥梁、风力发电机等。
阻尼器的工作原理是通过转化机械振动或运动能量为热能或其他形式的能量来实现减震或减振的效果。
本文将从阻尼器的分类、工作原理和应用领域等方面来详细介绍阻尼器的工作原理。
一、阻尼器的分类。
根据阻尼器的工作原理和结构特点，可以将阻尼器分为多种类型，常见的阻尼器包括液体阻尼器、气体阻尼器、摩擦阻尼器和涡流阻尼器等。
1. 液体阻尼器，液体阻尼器是一种利用流体阻尼来实现减震的装置，通常由密封的容器、流体和阀门等组成。
当机械振动或运动时，流体在容器内流动，通过阀门的调节来消耗机械能，从而实现减震的效果。
2. 气体阻尼器，气体阻尼器是一种利用气体的压缩和膨胀来实现减震的装置，通常由气缸、活塞和阀门等组成。
当机械振动或运动时，气体在气缸内压缩或膨胀，通过阀门的调节来消耗机械能，从而实现减震的效果。
3. 摩擦阻尼器，摩擦阻尼器是一种利用摩擦力来实现减震的装置，通常由摩擦片、弹簧和阀门等组成。
当机械振动或运动时，摩擦片在摩擦面上产生摩擦力，通过阀门的调节来消耗机械能，从而实现减震的效果。
4. 涡流阻尼器，涡流阻尼器是一种利用涡流效应来实现减震的装置，通常由导体、磁场和阀门等组成。
当机械振动或运动时，导体在磁场中产生涡流效应，通过阀门的调节来消耗机械能，从而实现减震的效果。
二、阻尼器的工作原理。
阻尼器的工作原理可以总结为能量转换和能量消耗两个方面。
在机械振动或运动时，阻尼器通过转换机械能为其他形式的能量来实现减震或减振的效果。
1. 能量转换，当机械振动或运动时，阻尼器将机械能转换为热能、声能或其他形式的能量。
例如，液体阻尼器通过流体的摩擦来将机械能转换为热能，气体阻尼器通过气体的压缩和膨胀来将机械能转换为热能，摩擦阻尼器通过摩擦力来将机械能转换为热能，涡流阻尼器通过涡流效应来将机械能转换为热能。
阻尼器原理
阻尼器原理1. 概述阻尼器是一种机械装置，用于控制或减缓振动或运动物体的速度变化。
它通过消耗和转化能量来减少或阻尼振动的幅度，并使物体的运动平稳。
在工程领域中，阻尼器被广泛应用于各种机械系统和结构，包括汽车悬挂系统、建筑物的地震减震系统以及航天器的姿态控制系统等。
本文将介绍阻尼器的原理、工作方式以及常见的几种类型。
2. 阻尼器的原理阻尼器基于能量消耗和能量转化的原理来减缓或阻尼振动。
当一个振动系统受到外界作用力或冲击时，系统中的能量将从一个形式转化为另一个形式并被消耗。
阻尼器通过摩擦、液体阻尼或气体阻尼来消耗能量。
当阻尼器连接到振动系统时，能量会从系统传递到阻尼器中，并在阻尼器内部转化为摩擦热、液体摩擦力或气体压力。
3. 阻尼器的工作方式阻尼器的工作方式取决于其类型。
下面介绍几种常见的阻尼器类型及其工作原理：3.1 液体阻尼器液体阻尼器是一种利用液体流动产生阻力的装置。
它由一个密封的容器、阻尼液体和连通管道组成。
当振动或运动物体施加作用力于液体阻尼器时，液体会因阻力而流动，阻碍物体的运动。
流动的液体通过管道传输能量，并在摩擦中耗散。
3.2 气体阻尼器气体阻尼器与液体阻尼器类似，但使用的是气体而不是液体。
气体阻尼器通常包括一个气密的容器和通过容器的孔道连接的气体。
当振动或运动物体施加作用力于气体阻尼器时，气体会产生压力，并通过孔道流出。
气体流动时会产生阻力，阻碍物体的运动。
3.3 摩擦阻尼器摩擦阻尼器使用摩擦力来减缓或阻尼振动。
它通常由一对相对运动的表面组成，其中至少一个表面具有摩擦材料。
当振动或运动物体施加作用力于摩擦阻尼器时，摩擦力会产生并减缓物体的运动。
摩擦力通过摩擦材料的表面摩擦来耗散能量。
4. 阻尼器的应用阻尼器在各种机械系统和结构中有着广泛的应用。
以下是几个常见的应用实例：•汽车悬挂系统：阻尼器通过减少车身的振动来提供汽车乘坐的平稳性和舒适性。
•建筑物地震减震系统：阻尼器用于减少建筑物在地震中的振动，并保护其结构的稳定性和安全性。
隔膜泵脉冲阻尼器工作原理(一)
隔膜泵脉冲阻尼器工作原理(一)
隔膜泵脉冲阻尼器工作原理
引言
•介绍隔膜泵和脉冲阻尼器的基本概念和作用
隔膜泵的特点
•高效率
•无泄漏
•安全可靠
隔膜泵的问题
•出现脉动流
•造成系统振荡
•降低工作效率
脉冲阻尼器的作用
•平稳流量输出
•减少脉动
•弹性材料隔膜
•工作液体充填区
•压缩气体充填区
脉冲阻尼器的工作原理
1.初始状态：
–隔膜处于平衡位置
–工作液体和压缩气体充填区压力相等2.入口流体进入：
–隔膜被推动向压缩气体充填区
–压缩气体被压缩
3.入口流体停止：
–隔膜开始回弹
–压缩气体推动工作液体流出
4.出口流体停止：
–隔膜回到平衡位置
–压缩气体和工作液体充填区压力相等
•可自适应调节
•高效能消脉冲
结论
•隔膜泵脉冲阻尼器通过弹性隔膜和压缩气体来平稳输出流量，消除脉动流，提高工作效率。

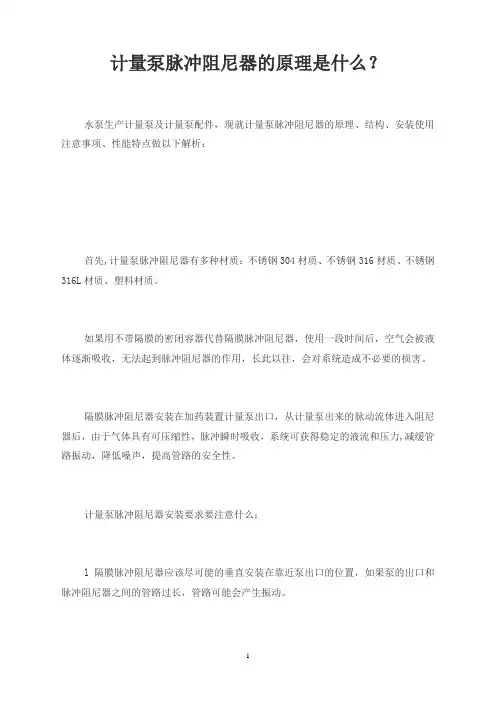

计量泵脉冲阻尼器的原理是什么？
计量泵脉冲阻尼器的原理是什么？水泵生产计量泵及计量泵配件，现就计量泵脉冲阻尼器的原理、结构、安装使用注意事项、性能特点做以下解析：首先,计量泵脉冲阻尼器有多种材质：不锈钢304材质、不锈钢316材质、不锈钢316L材质、塑料材质。
如果用不带隔膜的密闭容器代替隔膜脉冲阻尼器，使用一段时间后，空气会被液体逐渐吸收，无法起到脉冲阻尼器的作用，长此以往，会对系统造成不必要的损害。
隔膜脉冲阻尼器安装在加药装置计量泵出口，从计量泵出来的脉动流体进入阻尼器后，由于气体具有可压缩性，脉冲瞬时吸收，系统可获得稳定的液流和压力,减缓管路振动，降低噪声，提高管路的安全性。
计量泵脉冲阻尼器安装要求要注意什么：l隔膜脉冲阻尼器应该尽可能的垂直安装在靠近泵出口的位置，如果泵的出口和脉冲阻尼器之间的管路过长，管路可能会产生振动。
2如果知道了系统参数，如系统压力、马达转速等，隔膜脉冲阻尼器可以使系统振动小于200mbar。
3使用没有隔膜的脉冲阻尼器，由于其中的气体会很快被液体吸收，将会起不到对系统的保护作用。
4使用脉冲阻尼器有可能增大系统阻力。
计量泵脉冲阻尼器主要性能特点有哪些：1、脉冲阻尼器可以实现3～6%的阻尼缓冲（可以平滑掉94～97%脉冲）。
2、工作温度限于摄氏0～60℃。
3、充气工具作为可选件，包括充气管、压力表、充气调节器，与氮气瓶连接接口。
4、脉冲阻尼器的外壳材质为UPVC或不锈钢，隔膜材质为丁基橡胶或氟橡胶。
5、不锈钢充气阀，补气压力一般为系统工作压力的60%～80%。
6、脉冲阻尼器装有压力表，可以显示系统压力。
脉冲阻尼器是一个承压容器，内中装有一个弹性隔膜，将容器分为上下两个腔体。
下腔通过被输送液体，上腔根据使用压力的大小装有惰性气体，一般为使用压力的60%～80%。
同时，脉冲阻尼器上腔装有一个压力表，由于压力表和输送液体被隔膜隔离，因此在使用了脉冲阻尼器后，还可用普通压力表代替隔膜压力表，降低设备成本。
计量泵脉动阻尼器与背压阀资料讲解
计量泵脉动阻尼器与背压阀计量泵脉冲阻尼器与背压阀1 脉冲阻尼器⑴概述脉动阻尼器也叫均流器或缓冲器，是消除管路脉动的常用元件，是计量泵必须配备的附件。
脉动阻尼器能够平滑由柱塞泵、隔膜泵等容积泵引起的管路脉动和系统的水锤现象。
用于往复式计量泵的投加系统中，以吸收泵产生的脉动峰值。
脉动阻尼器能有效改善泵的工作性能，并可使用较小口径的管路。
安装适当的脉动阻尼器，能延长往复式计量泵及系统设备的寿命，减少系统的造价。
⑵主要功能①减小除去水锤对系统的危害；②减小流速波动的峰值；③保护管路、弯头、接头不受压力波动的冲击；④为计量泵创造良好的工作环境并改善泵的工作性能；⑤允许系统使用更小的管径，降低成本；⑥和背压阀等配合使用可以使管路的压力波动接近为零；⑦降低系统的能耗。
⑶工作原理脉动阻尼器的工作原理是遵循波义尔定律：即在恒定温度下一定量的气体的绝对压力与体积成反比：P1×V1=P2×V2。
通过改变气体的体积可以平滑管路脉动，对于流速有正弦曲线特性的系统，波峰时，气室体积变小，脉动阻尼器吸收多余的流量的液体，波谷时，气室体积变大，释放存储的液体，从而达到平滑脉动的效果。
膜片式脉动阻尼器内装有弹性隔膜，参见右图。
隔膜将上部内腔中的压缩气体和下部外腔中的被输送流体隔开，通过气室容积的变化平滑管路脉动。
当计量泵进入排出行程，液体被压入管路，使得管路压力不断升高，当此压力超过脉动阻尼器的预充压力，隔膜被物料顶着向上运动，部分液体将会进入阻尼器。
直到隔膜两侧压力平衡。
当泵排出行程结束，管路压力下降，阻尼器内气体腔中的压力大于管路的压力，于是，隔膜被气体压回其原始的位置，并将物料压回管路中。
在泵的每个循环冲程中，计量泵与脉动阻尼器产生两个脉冲波，并进行叠加。
脉动阻尼器起到了“消峰填谷”作用，从而有效地消除了被输送流体的脉动。
⑷脉动阻尼器的选用膜片式脉动阻尼器的特点：可以预充气体，充气后平滑脉动的效果比空气室式脉动阻尼器的效果好；气体不与管路液体接触，气体不会因溶解到液体里而损失；设有限位装置，防止膜片过度变形。
脉动阻尼器工作原理
脉动阻尼器工作原理
脉动阻尼器是一种用于减震和节能的装置，其工作原理如下：
1. 结构：脉动阻尼器由一个密封的容器和一个可移动的阻尼元件组成。
阻尼元件的内部通道里充满了阻尼液体。
2. 原理：当外界作用力（如冲击或振动）作用在脉动阻尼器上时，阻尼液体会受到压力变化，从而导致阻尼元件的移动。
阻尼液体通过内部通道流动，从而吸收和分散作用力的能量。
3. 阻尼效应：阻尼液体的流动通过与阻尼元件的摩擦和阻力相互作用，产生阻尼效应。
阻尼效应能够有效地减少机械振动和冲击传递到周围环境中的能量。
4. 节能效果：脉动阻尼器的阻尼液体在流动过程中具有一定的黏性，从而使能量的转换更加高效，减少能量的损失。
通过吸收和消耗机械振动的能量，脉动阻尼器可以减少机械系统对能源的需求，实现节能效果。
综上所述，脉动阻尼器通过阻尼液体的流动和阻尼效应来减震和节能，从而提高机械系统的表现和寿命。
