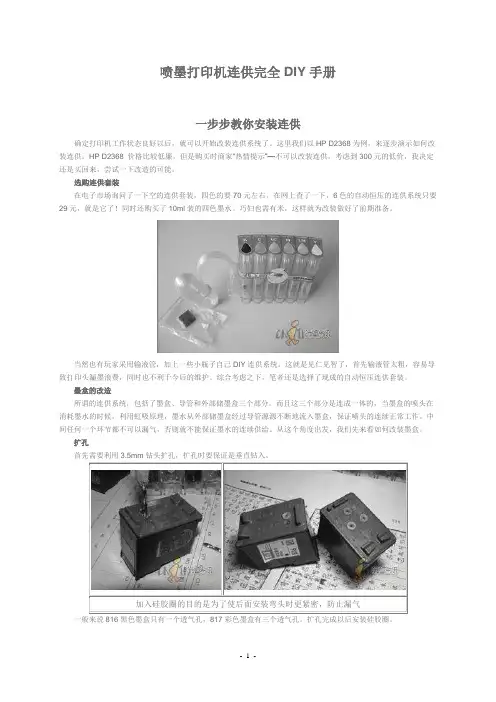

喷墨打印机连供完全DIY手册

一步步教你安装连供确定打印机工作状态良好以后，就可以开始改装连供系统了。

这里我们以HP D2368为例，来逐步演示如何改装连供。

HP D2368 价格比较低廉，但是购买时商家“热情提示”—不可以改装连供。

考虑到30 0元的低价，我决定还是买回来，尝试一下改造的可能。

选购连供套装在电子市场询问了一下空的连供套装，四色的要70元左右。

在网上查了一下，6色的自动恒压的连供系统只要29元，就是它了！同时还购买了10ml装的四色墨水。

巧妇也需有米，这样就为改装做好了前期准备。

当然也有玩家采用输液管，加上一些小瓶子自己DIY连供系统。

这就是见仁见智了，首先输液管太粗，容易导致打印头漏墨浪费，同时也不利于今后的维护。

综合考虑之下，笔者还是选择了现成的自动恒压连供套装。

墨盒的改造所谓的连供系统，包括了墨盒、导管和外部储墨盒三个部分。

而且这三个部分是连成一体的，当墨盒的喷头在消耗墨水的时候，利用虹吸原理，墨水从外部储墨盒经过导管源源不断地流入墨盒，保证喷头的连续正常工作。

中间任何一个环节都不可以漏气，否则就不能保证墨水的连续供给。

从这个角度出发，我们先来看如何改装墨盒。

扩孔首先需要利用3.5mm钻头扩孔，扩孔时要保证是垂直钻入。

一般来说816黑色墨盒只有一个透气孔，817彩色墨盒有三个透气孔。

扩孔完成以后安装硅胶圈。

整理导管接下来的一步很关键，就是整理导管的长度。

这一步往往很多人都忽略，其实这是非常有必要的。

因为墨盒上的透气孔的位置不是水平排列的，而导管的长度却是一样的。

如果不调整导管的长度，就会现在导管多余部分的突起，为合理走线带来困难，阻碍打印机墨车的正常运动，导致改装失败，这也是该款打印机号称不能改装连供的很重要的一个原因。

首先选定一个导管的走线方向。

假设导管从右边进入打印机，在墨盒上面弯曲以后，从墨盒的左上方进入墨盒的透气孔。

按照这个方向，我们来调整导管的长度。

由于这里笔者选用的是6色连供套装(方便以后升级成六色照片打印)，所以有6个导管，黑色的和其中两个导管分配给816墨盒(有两根导管暂时空闲)。

其他的三个导管，分配给彩色墨盒。

从左到右，将彩色墨盒和黑色墨盒并排。

然后根据上面的透气孔，裁剪相应导管的长度。

以全部插入导管后，没有导管突出变形为佳。

裁剪完毕以后，在导管末端安装弯头。

最后将弯头插入墨盒上的硅胶圈内，墨盒的改造就基本完成了。

合理安排走线导管的走线是一个很关键的步骤，即使我们改造成功了墨盒部分，如果走线不合理，那么喷头也无法正常运动，从而无法完成打印任务；而且时间一长会损害打印机里面的机械部分，造成严重后果，这也是连供改装的一个难点。

那么如何才能解决这个难题呢？首先我们来看墨盒部分的走线设计，从中可以看出，这里我利用了一个小塑料夹子将导管固定在墨盒小车的左侧。

如果没有这个小夹子，我们也可以DIY一个。

首先找一个电源上常用的大4pin头，将一部分切下。

然后将导管从切下个这个小圈中穿过，并用胶水将小圈固定在墨盒的一边。

用这个方法固定的导管占用空间更少，走线更简洁，更灵活。

然后来看打印机机身导管的固定。

我将导管固定在了一个塑料条上，然后在背面用AB胶水粘了一小块塑料板。

同时在塑料板上面涂一层AB胶水，然后将塑料板紧贴机身，贴在打印机中部。

塑料板起到了一个转接的作用，同时也加强了支撑的力度。

最后就是关键的导管长度调节。

导管长度太短，使得墨盒小车不能移动到最左边或最右边的位置，导致打印机无法正常打印甚至损害机械部分。

导管太长，会在内部堆积，同样影响墨盒小车的正常运动，会引起打印机的损坏。

这里所指的导管长度，就是从A到B的部分，这部分导管是活动部分，长度很关键。

调节时，可以先让导管长一些，将小车推到最左边，然后将多余导管缩短一点。

再将墨盒小车推到最右边，看看长度是否合适。

因为前面我将导管固定在了打印机中部，所以只要调节一个部分，就可以左右运动自如了。

这样导管的长度调节就完成了。

剩余导管的固定从A部分到连供储墨盒的部分，可以根据实际情况进行固定。

如果放置在打印机外面，会导致盖不严盖子。

影响美观，同时也容易进灰尘。

这里我采用了一种较为省事的改造方法。

首先将外壳取下(只要将顶部的几个螺丝去掉，即可打开外壳)，然后用美工刀在边缘开个小口，足够放下排线即可。

将外壳盖上以后，就形成了一个缝隙，正好可以使导管通过，完成。

这样走线的特点是可以完美的盖上顶部的盖子，不影响外观，也防止了灰尘的进入。

缺点是对机壳有一点改变，影响了保修。

究竟采用哪种固定导管的方法，你需要根据自己的实际情况，适当选择。

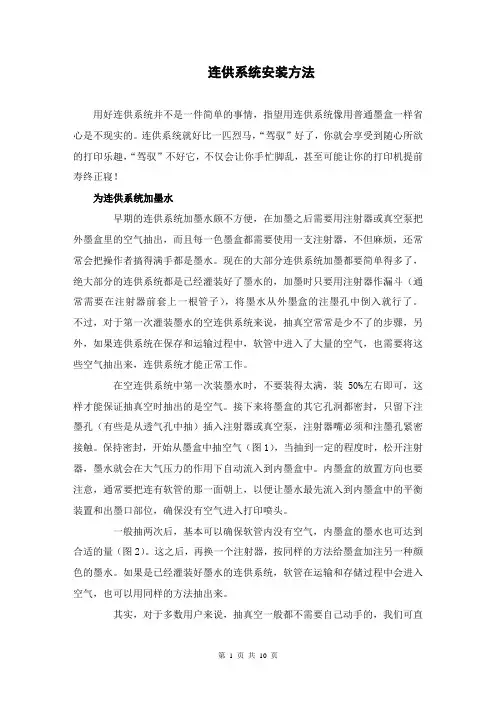

注墨和调节连供系统气压连供系统的注墨过程很简单：采用注射器，将墨水注入连供系统的储墨盒里面。

需要注意的是，一定要搞清楚哪个瓶子注入哪种墨水！千万不能搞混了。

如果搞不清楚，可以从墨盒出发，顺着导管一直到储墨盒再确定一次。

建议购买几个不同的注射器。

并在上面贴上标签，写上颜色名称，这样可以防止串色。

注入适量墨水以后，注墨过程就完成了。

接下来就轮到关键的排出空气的步骤了，这也是决定改装成败的非常关键的步骤。

导管里面全是空气，这么多的空气仅仅靠打印机的清理程序，是根本无法排出的。

这里就需要我们DIYer发挥一下智慧了。

让我们来自制一个神奇的“吸墨器”吧！找一块硬海绵，用美工刀裁成墨盒大小的两块备用。

在一块上面按照喷头大小割出一个长方形的洞，另一块用钻头打一个小孔，记得打孔时候用小一点的钻头。

因为我们将注射器头部安装到这个孔里以后不漏气，如果孔大了，漏进去空气就发挥不了它的“神奇”作用了。

将两块海绵沾在一起。

在用钻头打的孔里，将注射器插入。

OK，一个实用简单的“神奇”吸墨器就做成了。

使用时，将吸墨器上面的方口对准墨盒的喷头按住，一点一点缓慢的拉出注射器的活塞。

可以看到导管里面的空气一点一点的就被抽出来了，然后墨水也缓慢的通过了导管流到了墨盒里面。

这个过程一定要缓慢。

太快了会导致空气的回流，影响排出空气效果。

待到喷头有墨水流出，稍微静置几秒钟。

将吸墨器取下，将废墨倒掉即可。

一般来说，先处理彩色墨盒，再处理黑色墨盒。

因为彩色墨盒比较容易串色，处理完毕彩色墨盒以后，再处理黑色墨盒，即使有点串色，黑色掩盖性也很强，不会有太大影响。

排出空气以后，将墨盒安装到小车上，盖上盖子清洗几次。

打印一下测试页，然后再校正一下喷头即可。

这样整个连供系统的改造就初步完成了。

改装注意事项改装完毕以后，可以保证我们初步的使用了。

但是有一些问题，如果不解决，依然会给我们后期的使用带来很多麻烦。

这里就针对几个比较重要的问题进行一下说明。

计数器清零HP墨盒使用一段时间以后，计数器就认为墨盒已经缺墨，提醒你购买新墨盒。

即使我们改装了连供，也同样不断提醒。

不清零也可以使用，但是在提示缺墨状态下，再打印一定数量时，就会在芯片中写入程序，让墨盒报错。

所以这里我们选择清零。

安装完毕连供而且调试到可以正常打印以后，我们再开始给计数器清零。

如果没有调试好就清零，那么再调试完毕以后打印机还会提示缺墨，造成我们多次清零浪费时间。

首先我们来看黑色墨盒的清零。

需要的工具很简单——透明胶布即可。

将墨盒取下，触点朝自己。

取一段约3毫米宽的胶带，粘到触点A部分(读取芯片信息)。

然后将墨盒安装回打印机上，系统会加以检测，提示墨盒错误，按“确定”取下墨盒。

然后取约6毫米宽的胶带，粘到触点B部分(包括三个触点，依次为写入芯片信息、黑墨盒识别、黑墨盒信息写入)。

再将墨盒安装回打印机，系统再次检测墨盒错误，按“确定”取下墨盒，将墨盒上的胶带全部取下，清理干净。

然后安装墨盒，计数器已经恢复。

此时会提示校准墨盒，点击关闭，待彩色墨盒清零后，一起再进行校准同理，彩色墨盒的清零方法与黑色墨盒清零方法完全一样。

注意在清除粘贴过的胶带以后必须要处理好触点，残留的胶一定要清理干净。

这种方法不限制次数，计数芯片都会恢复到初始状态。

需要注意的是，我们给墨盒清零时一定要在电源开启的状态下进行。

喷头堵塞的清理发生喷头堵塞时，将墨盒取下来，放到温水中泡几分钟，然后取出用力甩几次一般就可以解决。

如果还无法解决，就需要用下面的手工清洗方法了。

首先用注射器抽出残余的墨水，然后注入蒸馏水。

再将浑水抽出，再注入蒸馏水。

如此反复清洗几次，就可以达到目的。

如果为了清洗效果好，可以购买专门的清洗液。

最后接上连供，用我们DIY的吸墨器，吸一部分墨水出来，这样就会将残留的蒸馏水一起吸出来，便可以继续打印了。

清洗了以后如果依然无法解决喷头堵塞问题，可以考虑用超声波清洗一下。

一般的眼镜店都有这类小设备，拿去清洗一下。

如果清洗了以后还是无法使用，那就可能是喷头烧了，只有考虑更换墨盒。

漏墨清理在我们改装过程中难免在机器上漏上墨水。

不仅影响美观，而且墨水有导电性，洒在电路板上很危险。

很多人都是简单的用纸擦一下，这并不是正确的解决办法。

一般的人都会推荐使用无水酒精来擦拭，然后晾干再通电。

但是酒精的擦拭效果并不是很好。

这里我们推荐另外一种方法。

就是液晶显示器使用的清洁套装。

用其中的清洁剂轻轻一喷，墨水立刻就和机器分离了，再用纸一擦即可；这种方式非常干净，远比酒精方便快捷。

改装的心得体会综上所述，整个的改装过程其实包括两个部分的内容：打印机喷头的正常运动和连供系统的正常工作。

这两个部分都做好了，改装就成功了。

为了喷头可以正常运动，我们需要精确设计导管的走线。

以不影响墨盒小车的动作为最终目的。

这就需要根据自己打印机的特点来设计走线。

打印机的型号可能不同，但是保证喷头正常工作的走线原理是相同的。

如果仅仅是安装成功了连供系统，但是喷头工作受到了影响，整个改造就都没有意义了。

为了连供正常工作，我们需要对整个连供系统进行密闭处理。

墨盒、导管、储墨盒三者之间必须连为一体，不能有漏气的地方存在。

这样才能保证墨水源源不断的进入到喷头，完美地实现连续供墨。

如果有地方漏气，墨水就不会连续了，自然我们的改装连供系统的这个小工程就失败了。

就以上两方面来说，有一些问题是需要特别注意的，这也是连供系统的后期维护要点。

喷头的维护在打印机关机之前，应该让喷头回到初始位置。

打印头回到初始位置可以受到保护罩的密封，使喷头不易堵塞，也可以避免下次开机时打印机重新进行清洗打印头的操作，从而浪费墨水。

对于这个HP打印机来说，打印完毕后会自动回到机器左边的初始位置(右边为清洗位置)。

在意外断电时，需要我们及时将喷头移动到初始位置，这样可以更好地保护喷头。

墨盒的维护这主要是整个连供系统液压的控制。

因为连供系统使用的虹吸原理，外面储墨盒的液面位置对打印机工作就有很大的影响，如果外储墨盒的液面位置低于喷头位置的话，那么喷头内部的墨水将呈负压状态，如果这个负压大于喷头机构提供给墨水的动力的话，那么即便是喷头动作，墨水也无法从喷嘴中喷出，打印机自然无法正常工作。

反之，如果外墨盒的液位过高的话，那么，喷头所承受的压力将增大。
