柏拉图制作过程(标准柏拉图)
minitab做柏拉图(经典)
Minitab 制作柏拉图
一、柏拉图
柏拉图是为寻找影响产品质量的主要问题，用从高到低的顺序排列成矩形，表示各原因出现频率高低的一种图表。
柏拉图能够充分反映出“少数关键、多数次要”的规律，也就是说柏拉图是一种寻找主要因素、抓住主要矛盾的手法。
二、Minitab数据录入生成柏拉图：
在工作表中定义“项目”和“数量”列，然后将不良项目和数量对应填入。
做柏拉图分析，至少有4个以上不良项目。
少于4个的话，做此分析无意义。
（项目可以有很多，但是柏拉图注重分析前9项，也就是累计比率在80%-90%以内的，其他的会自动归为“其他”项，表示对品质影响很小）
选择“质量工具”-“Pareto”
原始缺陷数据选择进去：
再点击“已整理表格的缺陷数据”，填写C1、C2
点击右上角“选项”输入你的标题和X/Y标签，如下：
确认，得到柏拉图：
三、显示表格修饰：
再图标上邮件选择“添加”-“数据标签”
选择默认的Y 值作为柱形图显示标签：
不良数量87564524129百分比37.324.019.310.3 5.2 3.9累积 %
37.3
61.4
80.7
91.0
96.1
100.0
不良项目其他
虚点变形污染缺角划痕250
200
150
100
50
100
80
60
40
20
不良数量
百分比
9
12
24
45
56
87
磨面不良柏拉图分析
更改柱形图颜色和图标背景色： 选中其中一个柱形图，右键-编辑条形：
图标背景：右键-选择项-图标区域
然后再右键-编辑数据区域。
柏拉图制作
作用：
•柏拉图是分析和寻找影响质量主原因素的一种工 具，其形式是一条分类轴，两条数值轴的坐标图。
•柏拉图能够充分反映出“少数关键、多数次要” 的规律，也就是说柏拉图是一种寻找主要因素、 抓住主要矛盾的手法。
什么情况下使用？
•问题的筛选 •原因的筛选 •效果的确认 •进行重点指向的行动时
•现状把握、要因解析、
步骤11.调整数据点类型（可省略）
选择红色的折线图，右键单击-设置数据系列格式，选择数据 标记选项-内置，将数据点进行类型、大小的调节，然后可以 把数据点的填充色更改成其他颜色。如图：
步骤11.调整数据点类型（可省略）
调整后，数据点较前缩小
步骤12.增加标题
接着把标题提出来，选布局-图表标题-图表上方，标题方框显示出 来，然后将自己要的标题编辑进去，如图：
最后，就大功告成了。
步骤6.调整左侧坐标轴
•已调整好的左侧坐标轴：
步骤7.1调整右侧坐标轴，修改最大值
•选择右边纵轴-显示累计百分比的，单击右键选择-设置坐标轴格式-坐 标轴选项，把坐标轴范围设置为最大值是1.0(即为100%)，最小值不设置、 默认是0，如图：
步骤7.2调整右侧坐标轴，更改为百分比
紧接着再选-数字，选择百分比，如图：
首先看看标准柏拉图，最终制作出来的应该是如下数据
•根据你要做的柏拉图的几个要点(反映到图中就是横坐标)列出来，每个 要点对应的数量和累计百分比是多少，按照从大到小排列，如果要点很 多，只需取前几个要点，如图：
步骤2.绘制柱状图
•插入柱形图，选择二维柱形图第1个，分别对应2个纵坐标轴。
•选择折线图，然后选择-布局-坐标轴，选-次要横坐标轴-其他次要横坐 标轴-坐标轴选项，再选择-在刻度线上。如图所示：
怎样制作柏拉图(朱礼霞)
结果输出
• The end! • TKS
怎样制作柏拉图
定义
• 柏拉图是指根据所收集的数据以不良原因, 不良状况,不良发生的位置,客户抱怨的种类 或安全事故等等的项目别进行分类,并计算 出分类项目所占比例,然后按照比例的大小 顺序排列,加上累积值的一种图形
• 建立柏柆图须先以层别建立, 故在制作此图 前,对统计的另一方法层别法要有一定的认 识. • 层别即将很多的数据按照其所持有的特性 进行层次划分 • 层别法-----即将多种多样的数据,因目的而分 类成数个项目,并以个别特征加以归类与统 计
找出关键的Y特性
练习
项次
1 2 3 4 5
缺陷项
虚焊 漏焊 强度不够 外观受损 其它
数量
500 300 200 150 160
输入数据
• Select: Chart Stat > Quality tools> Pareto
填好各项参数
输入缺陷列 输入频数列 其他项所占的比率
可以对柏拉图进行命名
一、使用Excel制作柏拉图
柏拉图制作步骤
• 确定数据的分类项目. • 依项目别统计数据并记录于图表中. • 绘制坐标:横轴用以表示项目.纵轴有2条,左边一条表示不 良数等,右边一条用于表示累计值.关于刻度最大值则一般 用累计数与100%. • 将所统计的数值用柱状排列于坐标上.(从大到小,其它项则 排在最后即最右端). • 将所占比率用曲线表示(累计曲线),各项的累计数据在相应 的上方打点,然后用折线连接,绘累积比率线. • 记下数据及图表的条件(时间,期限,制成者,核准或改善目 标,分析方案)
修改两Y轴-2
• 1、双击次数值Y轴，选择刻度项，对最大 值进行更改，最大值一般为１.0；同时对主 要刻度值进行更改，数值更改为合适比例 后，点击确定。

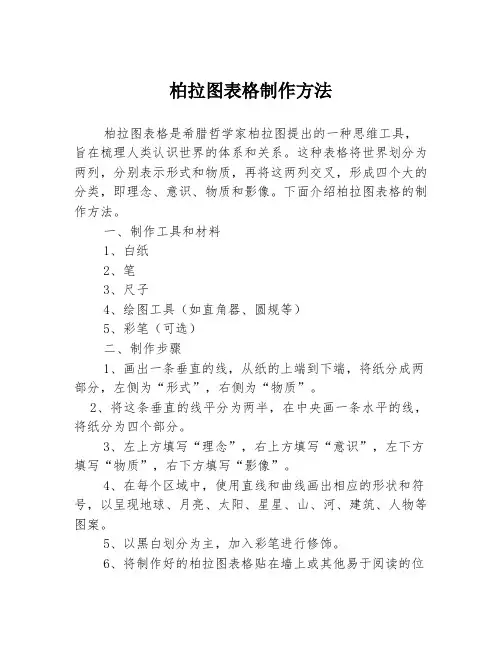

柏拉图表格制作方法
柏拉图表格制作方法
柏拉图表格是希腊哲学家柏拉图提出的一种思维工具，旨在梳理人类认识世界的体系和关系。
这种表格将世界划分为两列，分别表示形式和物质，再将这两列交叉，形成四个大的分类，即理念、意识、物质和影像。
下面介绍柏拉图表格的制作方法。
一、制作工具和材料
1、白纸
2、笔
3、尺子
4、绘图工具（如直角器、圆规等）
5、彩笔（可选）
二、制作步骤
1、画出一条垂直的线，从纸的上端到下端，将纸分成两部分，左侧为“形式”，右侧为“物质”。
2、将这条垂直的线平分为两半，在中央画一条水平的线，将纸分为四个部分。
3、左上方填写“理念”，右上方填写“意识”，左下方填写“物质”，右下方填写“影像”。
4、在每个区域中，使用直线和曲线画出相应的形状和符号，以呈现地球、月亮、太阳、星星、山、河、建筑、人物等图案。
5、以黑白划分为主，加入彩笔进行修饰。
6、将制作好的柏拉图表格贴在墙上或其他易于阅读的位
置，方便进行思维创造。
三、注意事项
1、柏拉图表格的制作风格可以灵活多变，可自由发挥。
2、在制作过程中要注意准确、清晰地表现出各项意义。
3、柏拉图表格是一种思维工具，在进行思考时要注意把
握图形中的意义，以达到更好的思维效果。
四、结论
柏拉图表格是一种简洁、直观的思维工具，通过图形的
划分与分类，清晰呈现了上帝、意识、物质和现实的关系，有助于提高人们的思维能力和哲学素养，是一种非常有用的工具。
柏拉图制作(EXECL2007)
第十五步：柏拉图制作—折线图—不良 数折线图调整为柱形图
1、鼠标左键点击不良数的蓝色带点的折线区域。 2、点鼠标右键。 3、点选“更改系列图表类型”。 4、点选“柱形图”。 5、点选“第一种柱形图”。 6、点“确定”。
第十六步：柏拉图制作—折线图—不良数折 线图调整为柱形图—柱形图间距调整
1、点击图表中的不良数蓝色“柱形图”。 2、再点右键。 3、点选“设置数据系列格式”。
右部的次要坐标轴刻度线的调整方法也同上。
第十八步：柏拉图调整—添加80/20线
从插入栏用手工按80/20原则划出红色虚线。
一个标准的柏拉图就完成 了，但可继续往下优化。
柏拉图美化1—主要网格线调整为虚线
1、点击图表中的横向网格线。 2、点鼠标右键。 3、点选“设置网格线格式”。
柏拉图美化1—主要网格线调整为虚线
第十三步：柏拉图制作—折线图—生成 次坐标轴—次坐标轴调整
1、鼠标左键点击图表上右边的垂直轴（次坐标轴）。
第十三步：柏拉图制作—折线图—生成 次坐标轴—次坐标轴调整
2、点鼠标右键。3、点选“设置坐标轴格式”。
第十三步：柏拉图制作—折线图—生成 次坐标轴—次坐标轴调整
4、在坐标轴选项中：最大值、最小值、主要刻度单位、次要刻度单位等 目前都是自动。
按上页的方法逐 项调整如左图。
第八步：统计表—累计不良率计算
1、在“累计 不良率”第一 输入计算公式。 2、点 “Enter”。
第八步：统计表—累计不良率计算
3、在“累计不 良率”第二行输 入计算公式。 4、点“Enter”。
第八步：统计表—累计不良率计算
5、 鼠标移动到 “48.9%”的右 下部（此时右下 部区域出现小的 “+”字符号）。 6、鼠标左键点 住该“+”符号， 并下拉到序号第 11格。
柏拉图制作步骤完整版
柏拉图制作步骤Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】举例：某月统计A产品生产中的不良项目及不良数量，统计结果为：黑点14pcs,白点8pcs,划伤4pcs,凹点10pcs,气泡5pcs，流纹2pcs。
用以上不良统计数量作出柏拉图。
第一步：数据整理（依次从最高向最低排列）第二步：插入图表①先选择上图所整理的数据（除去合计一列），然后点击菜单→插入→图表→自定义类型→两轴线-柱图，出现下图所示：?②出现上图所示之后，点击：下一步→下一步→下一步→完成，柏拉图雏形作成，如下图所示：第三步：图表中Y轴左右两边的刻度整理①鼠标右键点击图表Y轴左侧，出现下图所示②点击坐标轴格式，出现下图，然后将“最小值”设置为“0”，“最大值”设置为“43”（不良数量的总数为43)然后点击确认，再用同样的方法点击Y轴右侧，将“最小值”设置为“0”，“最大值”设置为“100%”（不良数量的总百分比为100%），“主要刻度单位”设置为“25%”，然后图形如下所示：第四步：柱图调整（柏拉图的柱子之间是没有空隙的）①鼠标右键点击图中柱图，然后点击：数据系列格式，如下图所示：②然后点击选项，然后将“分类间距”设置为"0" ，勾选“依数据点分色”(为了不良项目区分更加明显，也可以不选）然后确定，就得出柏拉图啦第六步：百分比“源数据”选择区域调整（百分比的第一个数据为不良最高所占比例）①将百分比源数据第一个数值前面的单元格设置为“0”。
②鼠标右键点击图表，选择源数据，然后在“系列”点击“不良比例（%）”，将值的选定区域的开始的单元格设置成前面设置为“0”的单元格数值。
如下图所示，然后点击确定。
第七步：柏拉图作成①上图所示点击确定后，在图上单击鼠标右键，选择“图表选项”，然后选择“坐标轴”，勾选“次坐标轴”的“分类（X）轴”，然后点击确定。
②上图点击确定后，在下图所示的“次X轴位置”单击右键选择“坐标轴格式”③点击“刻度”后，去掉“数值（Y）轴至于分类之间”前面的勾。
柏拉图制作方法(QC手法)
第一步：先做表格
不良名称 不良数量
百分比
累计百分比
问题1
150
25.21%
25.21%
问题2
120
20.17%
45.38%
问题3
100
16.81%
62.18%
问题4
8013.45%来自75.63%问题5
70
11.76%
87.39%
问题6
65
10.92%
98.32%
其它
10
1.68%
100.00%
合计
595
1.1 不良数量：应由多到少向下依次排列，其它项要放在最下面（因为它不太重要）
1.2 百分比计算：不良数量占总不良的比率=不良数量/595*100%
1.3 累计百分比：不良所占百分比的累加
第二步：做柏拉图
2.1 选择数据源
红方框内为选 取的数据源
选好数据源， 点击此图标
2.2 选择图表类型： 自定义类型→两轴线-柱图→下一步（N) 2.3 在下图红色方框内输入标题，然后点击完成（F）
第三步：图表格式设置（使其看起来美观，舒服）
3.1 Y坐标轴格式设置：双击A处→弹出下图对话框→点刻度
最小值：0 最大值：不良总数 主要刻度单位：自己设置
3.2 次Y坐标轴格式设置：双击B处→弹出下图对话框
AK-47
98%
100%100.00%
500
87%
76%
400 62%
300 45%
200
150
100
25% 120
100
80
70
手把手教您用Excel正确画柏拉图
柏拉图操作流程1、建立规范化数据表格，录入相应的数据，按照降序排列，计算百分比、累计百分比2、对数据表进行调整，以便作图，由图一调整到图二（标黄列互换或直接删除百分比列）（图一）（图二）3、开始制作柏拉图，选择数据表项目（蓝色部分），插入图表4、图表选择，选择柱状图，簇状柱状图，生成右侧图表5、点击“百分比”柱（红色箭头指向），鼠标点击右键，出现选择项后，选择“更改系列图表类型（Y）”（标红部分）6、选择折线图，带数据标记的折线图，生成右侧图表7、点击“百分比”数据点（红色箭头指向），鼠标点击右键，出现选择项后，选择“设置数据系列格式（F）”（标红部分）8、出现“系列选项”，选择“次要坐标轴”，生成右侧图表9点击“数量”柱（红色箭头指向），鼠标点击右键，出现选择项后，选择“设置数据系列格式（F）”（标红部分）10、出现“系列选项”，选择“无间距”，将蓝色光标拖至最左边，生成右侧图表11、数据表中增加黄色栏目，设置累计百分比为0%12、点击右侧图“累计百分比”折线，左侧数据表中出现包含了42%-100%的蓝色边框13、点击蓝色边框，将0%也包含进去，则出现右图所示图表14、点击图表，出现“图表工具”，依次点击布局、坐标轴、次要横坐标、显示从左向右坐标轴，生成右侧图表，图表次要横坐标轴出现图表顶端15、鼠标右键点击次要横坐标轴，出现下图所示列表，选择设置坐标轴格式16、出现下图，选择点击“在刻度线上”，生成右图，图表折线向左偏移17、点击图表，出现“图表工具”，依次点击布局、坐标轴、次要横坐标、显示无标签坐标轴，生成右侧图表，图表顶端次要横坐标轴消失18、点击图表左右两侧纵坐标轴进行设置，左侧纵坐标轴设置最大值为总量，右侧纵坐标轴设置最大值为100%，生成最右侧图表19、点击图表折线、柱状添加数据标签，生成右侧图表20、根据80/20原则添加垂直水平线，同时增加标题，并美化图表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一步：建立表格城市东莞珠海广州深圳未达成量770048002000400累加百分比0%
52%84%97%100%
第二步：创建图表
2.1选择A6：F8数据区域，并通过选择图表向导 中的［自定义类型］中［两轴线-柱图］
2.2通过点击“下一步”进入“图表源数据”对话框，选中“系列”选项卡
后并选择系列窗口“未达成量”字段，进行数据源“值(V)：”、“分类(X)标志(T)：”、“次分类(X)标志(A)：”的更改 注：可手动更改，也可点“数据拾取按钮”选中数据
更改前 更改后
2.3 数据源修正完成后，点完成得到如下图表请大家和我一起来学做柏拉图
0%
20%40%60%80%100%120%0
1000
2000
3000
4000
5000
6000
7000
8000
9000
东莞珠海广州深圳未达成量累加百分比
第三步：设置图表 3.1 坐标轴的设置 - 显示次坐标轴 分类(X)轴 3.2 坐标轴的设置 - 设置主(Y)轴的刻度
选定整个图表进行
坐标轴的调整
选定整张图表点鼠
主次坐标
轴全部选
0%
20%40%60%80%
100%120%12345
2000
4000
60008000
10000
东莞珠海广州深圳系列1
累加百分比主次坐标轴都选定后的图表，注意下面开始对各坐
标轴的刻度进行
调整。
选定主y 轴，点鼠
标右键
主y 轴刻度的
最大值要调到
柱状图的合计
值
3.3 坐标轴的设置 - 设置次(Y)轴的刻度
0%20%40%60%80%100%120%1
23450
2000
4000
6000
8000
10000
12000
14000
东莞珠海广州深圳
系列1累加百分比最大合计值为：
最小值：0
将主y 轴调整好后的图表对次y 轴进行调整，最大值为100%
最大值：
100%0%20%40%60%80%100%12345
2000
4000
6000
8000
10000
12000
14000
东莞珠海广州深圳系列1累加百分比将次y 轴调整好后的图表
3.4 坐标轴的设置 - 设置次(X)轴的数据起点位置调整
3.5 数据系列格式设置
0%
20%
40%
60%
80%
100%
12345
2000
4000
6000
8000
10000
12000
14000
东莞珠海广州深圳
系列1
累加百分比
对次x轴进行调整，
使折线起始于原
点
选定次x轴点鼠标
右键
不要选定该项
调整好后，使折
线图起始于原点
的图表
将柱状图的间距调整为0，
并用颜色对各柱状图进行区
分。
2000
4000
6000
8000
10000
12000
14000
东莞珠海广州深圳
3.6 将次(X)轴上的刻度标签去除
0%20%40%60%80%100%1
23450
2000
4000
6000
8000
10000
12000
14000
东莞珠海广州深圳
系列1累加百分比将此处
调整为0
选定该项
已做好的无间距的柱状图对图表桌最后的修饰，
将次x 轴上的刻度标
签去除。
选定次x 轴点鼠标右键
0%
10%20%30%40%
50%
60%70%80%90%100%0 2,000
4,000
6,000 8,000 10,000
12,000
14,000 东莞珠海广州深圳
图表名称大功告成啦！一张标准、漂亮的柏拉图作出来了！N=14900
作成日期内容应该具备！！！将此处设定
设定。
