宏基17寸电脑显示器维修一例
计算机显示器故障维修实例分析
计算机显示器故障维修实例分析【摘要】显示器是计算机中的一个重要设备，由于它需要工作较长时间，因此其有较高的损坏率。
本文结合故障维修经验及具体实例分析计算机显示器故障维修技术。
【关键词】显示器；故障；维修技术计算机显示器故障种类较多，具体的故障现象也多种多样。
只有熟练掌握显示器故障维修的相关技术，才可以做到临危不乱，高效地查出故障原因，顺利排除故障。
1.显示器无光栅1.1现象一台COMPAQ微机与COMPAQ（VGA）显示器联接，加电后，显示器无光栅，指示灯、灯丝不亮。
1.2分析造成显示器完全没有显示的原因很多，在排除了显示器配置的因素后，首先以指示灯不亮这一现象着手分析。
可能性较大的是显示器、电源电路部分有故障。
1.3处理打开显示器后盖，观察电源电路，除发现保险丝烧断外，没有发现其它元器件烧焦、脱掉等情况。
更换新保险丝后，指示灯亮，屏幕仍无光栅，但故障现象有所变化，加电、关机瞬间可偏到转线圈磁场变化声音，用手触摸屏幕有静电现象。
因此，可以肯定行输出之前的电路工作正常，问题可能出在显像管灯丝供电电路。
于是用万用表测量灯丝电压，发现电压值为0V。
断开保险电阻测量其电阻值，发现已断路，更换后加电重试，结果原故障发生变化，现在的故障现象是有光栅（开、关电源时屏幕有光栅闪动），联机没有字符显示，怀疑用户此前动过“对比度”电位器，询问后得以证实。
于是调整该电位器，屏幕出现亮光，字符显示正常，故障排除。
1.4小结无光栅是显示器较常见的一种故障，通常检修可根据以下步骤进行：电源、行扫描电路、行输出、行激励、行振荡、视频输出电路、显像管及其供电电路。
从一般情况看，这种故障多半是电源电路出现故障，并可能发生在交流电路或整流电路，也可能发生在稳压电路中。
对于这种常见故障，维修的方法很多，关键是在实践中总结经验。
另外值得注意的是，在没有查出故障原因之前，切不可随意拧动可调部件，电位器等，以免将整机工作点搞乱，造成更大的故障。
BENQ Q7T3液晶显示器左边暗右边亮维修
BENQ Q7T3液晶显示器左边暗右边亮维修今天接修一台BENQ17寸显示器，故障为开机能显示且左边暗右边亮，时间一长就黑屏，心想这一定是电源问题，动手拆机查12V 5V电压正常，再仔细查各个电容也没有坏呀，心想难道又是高压板坏了？（网上看到这种机器有个通病）不管它先查四个C5707果然Q739 Q740坏了，手上没有C5707就找了一对SDF313代用，装好试机正常，维修完工。
SPF313 可以代5707 我还以为只有5706 和5707可以互换呢郁闷~~ 呵呵，今天遇到两台都是5707坏的，修好一台，另外一台一换就冒烟，为了不耽误其他工作，改高压条了。
换5707返得快，还是改一个省心我修明基，还有联想换C5707, 修了几年, 极少返修, 你未找到损坏C5707的真正原因, 修好比较耐用, 加通用高压条不一定耐用變壓器要記的補焊才不會反修维修液晶显示器的简单方1。
显示器开机不通电，电源指示灯不亮，屏背光也没亮，主要先检查电源板。
一般显示器电源分两种：一是外置、二是内置（也包括电源高压一体的）。
外置的一般多是用12V电压可以直接用表测量出来.也可以用另一个好的12V电源插上开机试试。
内置的要测量有无300V.和次级输出的：3.3V.5V .12V (3.3和5V供芯片和屏电路)（12V一般是高压板供电）.2.显示器开机如果能亮一下就不亮了，或都不亮，电源指示灯亮，或有点暗暗的图像等等，有这种情况的先按开关机按钮，看能不能正常关机，或者拔下信号线看看指示灯的变化，大致确定一下是高压板还是灯管引起的故障。
还有一种情况就是电源和驱动板引起的。
（当然最简单快速的方法是用新的备用灯管换上开机看看是什么现象。
）首先我们检查高压板的电源供电，之后检查驱动板有没有启动信号给高压板，检查启动信号一般是测量电压，按显示器开关后正常的高压驱动电压是：（从0-5V，也就是高电压驱动。
但有及少的机子是从高电位变成低电位来驱动高压板的），只要在开机时有这样的过程大致可以确定电源板和驱动板是基本正常的，如果显示器的高压灯管还不能点亮，那就重点检查高压板和灯管了。
acer笔记本电脑屏幕坏了怎么解决
acer笔记本电脑屏幕坏了怎么解决对一款笔记本来说，显示屏就是它的“面子”，那么大家知道acer笔记本电脑屏幕坏了怎么解决吗?接下来大家跟着店铺一起来了解一下acer笔记本电脑屏幕坏了的解决方法吧。
acer笔记本电脑屏幕坏了解决方法如今，笔记本电脑的平均价格还在4-6千元左右，有些机型的价格会比这个价高很多，不过也有一些机型的价格比这个价便宜。
如果你的笔记本电脑碰巧遇到这么一个意外，你知道这样的意外经常会发生，比如摔坏液晶屏。
如果液晶屏被摔坏的话，意味着即使是一台非常好的机器，也会变得无法使用，那么你必须买一台新的笔记本电脑。
但是，这并不是唯一的解决方法，只要有可能更换一块好的液晶屏，那么就不必花更多的钱去购买一台新的笔记本电脑。
虽然液晶屏是整个笔记本电脑中成本几乎最昂贵的配件，不过液晶屏的价格已经跌了很多，如今只要花几百元就可以进行液晶屏的更换，不用再花几千元去买一台新的笔记本电脑了。
如何拆卸外壳首先来看如何更换坏掉的液晶屏，在动手之前，首先要把笔记本电脑的电池移走，对于任何品牌的本本都是如此，具体的原因我们会在后面讲到。
不过在更换液晶屏之前，还得仔细分析一下液晶屏的故障，如果整个屏都碎了，或者出现了烦人的坏点，或者LCD Driver芯片出现问题，那么就应该更换液晶屏了。
此外，如果整个液晶屏都黑了，那么很有可能是主板上的显卡出现了问题，应采用外接显示器的方法先检测显卡有无问题。
接下来的一个挑战就是进入机器内部，大多数本本拆开液晶屏的方式都差不多，在液晶屏边框四个角的橡胶帽下都隐藏了螺丝钉，只要把这四颗隐藏的螺丝钉拆掉，就可以畅通无阻了。
不过，有的本本会采用比较多的螺丝钉来固定，比如SONY，因此在动手之前要先看好哪些地方有隐藏好的螺丝钉。
至于橡胶帽的作用，一个是隐藏螺丝钉，使机身看上去更加美观，还有一个作用是为笔记本电脑闭合时提供缓冲。
拆下橡胶帽对于大多数本本来说，拆开这些橡胶帽并不难，用普通的螺丝刀就可以搞定。
acer显示器故障
acer显示器故障在有些时候不管是什么显示器，都会遇到一些故障，下面就由店铺来为你们简单的介绍acer显示器故障吧，希望能帮到你们哦!acer显示器故障常见故障与解决方法：一. 白屏：A .出现白屏现象表示背光板能正常工作,首先判断主板能否正常工作,可按电源开关查看指示灯有无反应,如果指示灯可以变换颜色,表明主板工作正常1.检查主板信号输出到屏的连接线是否有接触不良(可以替换连接线或屏)2.检查主板各个工作点的电压是否正常,特别是屏的供电电压3.用示波器检查行场信号和时钟信号(由输入到输出)B.如指示灯无反应或不亮,表明主板工作不正常1.检查主板各工作点的电压,要注意EEPROM的电压(4.8V左右),复位电压(高电平或低电平,根据机型不同),MCU电压.如出现电源短路,要细心查找短路位置,会有PCB板铜箔出现短路的可能.2.查找MCU各脚与主板的接触是否良好3.检查主板芯片和MCU是否工作,可用示波器测量晶振是否起振4.必要时替换MCU或对MCU进行重新烧录二. 黑屏：A.首先要确定是主板问题还是背光板问题,可查看指示灯有无反应,如果连指示灯都不亮,则要查看主板电源部分1.用万用表测量各主要电源工作点,保险丝是否熔断,如果熔断就要断开电源,用电阻档测量各主要电源工作点有无短路,出现短路就要仔细找线(是否线路板铜箔短路)和各个相关元器件(是否损坏,是否连锡)2.如无短路现象,则可参照白屏现象维修,保证各工作点电压和信号的输入与输出处于正常工作状态B.如果主板的工作状态都正常,就要检查背光板1.检查主板到背光板的连接有无接触主良2.用万用表测量背光的电压,要有12V的供电电压,要有3.3V-5V的开关电压和0-5V的背光调节电压,背光的开关电压最为重要,如果出现无电压或电压过低,要检查MCU的输出电平和三极管的工作状态是否正常,注意有无短路现象,必要时替换各元器件三.缺色：1.检查主芯片到连接座之间有无短路虚焊(注意芯片脚,片状排阻和连接座,特别是扁平插座)2.检查屏到主板的连接线如扁平电缆之间有无接触不良3.必要时更换主板,连接线,甚至屏,找出问题所在四.按键失灵：1.测量各个按键的对地电压,如出现电压过低或为0,则检查按键板到MCU部分线路有无短路,断路,上拉电阻有无错值和虚焊,座和连接线有无接触不良。
DELL E173FP显示器维修全过程
4：好啦，你现在可以开电看你的结果啦。
2：拆开机器，首先检查高压板（插220V的那块板），螺丝钮开，别偷懒，把电源板和主板都拆下，这样比较好取下电源板。
3：更换C5707四只（Q809、Q808、Q816、Q815） 4个高压线圈 （T001、T002、T003、T004）， 2个FQU11P06 或是FU9024 （Q812、Q805）。PF801保险（此保险为3A）。
3：测量C5707、FQU11P06（有的机器是用FU9024的）、是否损坏（击穿）、如果损坏（击穿），将他拆下来，在看 .22/160V电容外观是否有变形，如果有变形请更换，如果电容没变形就不管他。
4：果为了节约成本你就先不要换高压线圈上电测试，如果在次损坏C5707就需要更换高压线圈（大多数损坏C5707最归祸首就是高压线圈引起），
DELL E173FP显示器维修全过程
DELL台式的液晶，17寸，型号：E173FP。正常使用时忽然就不亮了，电源灯一闪一闪(绿色)，闪光频率2秒左右，屏幕上随电源灯的闪动也有淡淡的闪光，拆开了显示器，里面有二块电路板，一块是信号驱动板，一块是电源和背光灯管驱动板，电源控制芯片为UC3842，测量输出电压随电源灯的闪动而波动，怀疑电源部分故障，检查各另件没找到问题，电解电容无鼓涨现象，测量容量也基本正常，换了UC3842后故障不变；后发现拔掉信号驱动板电压正常，插上信号驱动板灯就闪动，输出电压(15V、5V、3.3V)也随之波动，开始怀疑信号驱动板有毛病，可是又无从下手；在测量电压输出端电阻时，发现去背光灯管驱动的二路电阻值有明显差异，最终发现是二只灯管驱动管C5707坏了，由于并没有完全击穿，当信号板插上去后，开通信号一加上去就过流保护，由于并没有完全击穿又一次被开通又保护，所以产生了信号板插上工作不正常的假象；买来了C5707，但是换了C5707后又马上被击穿，不知是管子质量不好还是高压线圈坏了；对比二路的测量电阻值基本相同，又用13005代用试机可点亮灯管，但5、6秒后又黑屏。可再开机几秒后又黑屏；电源灯一直亮着(绿色)，在试机中发现在灯管点亮时去灯管的工作电压为：15V，怀疑工作电压太高，使灯管驱动电路保护，又查不出毛病所在，把线路板进行了普焊，特别是高压变压器及附近另件，对焊时吃锡不牢的焊脚用刀片括干净再焊，又把好的一路的C5707拆到击穿的一路上，发现并没有击穿，最终又去买来了C5707管子，焊上后试机工作正常。走了不少弯路，至此总算修好了，现巳用了近十个小时一切正常。最后我认为C5705击穿，产生的主要原因是虚焊，对吃锡不牢的焊脚一定要括干净再焊，否则会多走弯路并无从着手，以上是本人修理的经过和体会，告诉各位有类似故障的朋友，希望能给予些帮助。还有一个问题：灯管工作时的电源电压是14V，不知是否正常？

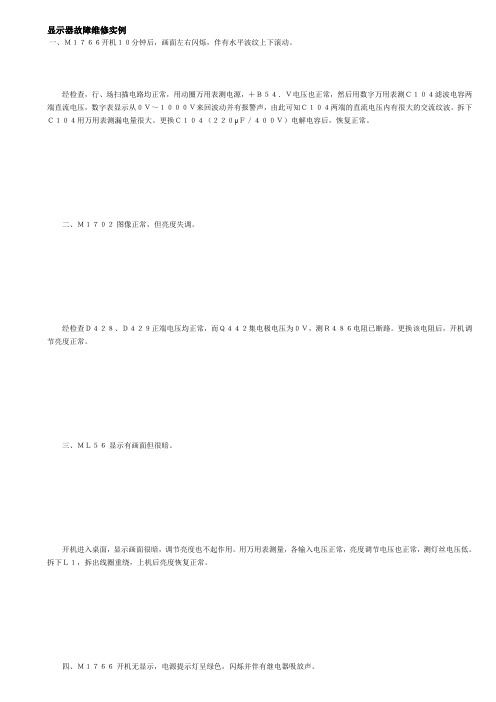

显示器故障维修实例
显示器故障维修实例一、Ｍ１７６６开机１０分钟后，画面左右闪烁，伴有水平波纹上下滚动。
经检查，行、场扫描电路均正常，用动圈万用表测电源，＋Ｂ５４．Ｖ电压也正常，然后用数字万用表测Ｃ１０４滤波电容两端直流电压，数字表显示从０Ｖ～１０００Ｖ来回波动并有报警声，由此可知Ｃ１０４两端的直流电压内有很大的交流纹波。
拆下Ｃ１０４用万用表测漏电量很大。
更换Ｃ１０４（２２０μＦ／４００Ｖ）电解电容后，恢复正常。
二、Ｍ１７０２图像正常，但亮度失调。
经检查Ｄ４２８、Ｄ４２９正端电压均正常，而Ｑ４４２集电极电压为０Ｖ，测Ｒ４８６电阻已断路。
更换该电阻后，开机调节亮度正常。
三、ＭＬ５６显示有画面但很暗。
开机进入桌面，显示画面很暗，调节亮度也不起作用。
用万用表测量，各输入电压正常，亮度调节电压也正常，测灯丝电压低。
拆下Ｌ１，拆出线圈重绕，上机后亮度恢复正常。
开机指示灯闪，一般为负载短路过载和电源本身故障。
经检查行电路及各负载电路均正常，把行电路与Ｂ＋断开接上一个２２０Ｖ／６０Ｗ白炽灯做假负载，开启电源故障依旧。
测量电源开关管Ｑ１０１正常，测量ＩＣ１０１、ＵＣ３８４２外围元件也未见异常。
{7}脚工作电压随继电器吸放而由１６．５Ｖ下降到１３Ｖ左右波动，怀疑ＩＣ１０１坏。
试换一新的ＵＣ３８４２，故障依旧，再细想{7]脚电压大幅变化应与其供电元件有关。
断开{7}脚后，电压正常，测{7}脚外限流电阻正常，测Ｃ１３４电容似乎正常。
试换上一只１００μＦ／２５Ｖ电容，开机各电源恢复正常，拆掉假负载，恢复Ｂ＋等电路，开机显示一切正常。
五、Ｍ１７０２开机显示桌面亮度暗时正常，提高亮度，画面上部开始卷边，整幅画面跳动闪烁至无光栅。
开盖检测电路，在无上述现象时电源Ｂ＋５６Ｖ正常。
当调大对比度或亮度时，Ｂ＋电压随之下降，故障也同时出现，降至３０多伏时，行停止工作无光栅。
检查行部分正常，经分析，当对比度调大时，行电流就大。
测Ｂ＋整流二极管Ｄ８５４，电容Ｃ８６０均正常，再测初级Ｕ８０１、ＵＣ３８４２各脚电压正常，怀疑Ｑ８０１（２ＳＫ２１４１）内阻大，更新后故障依旧，再测Ｒ８２７（０．２２Ω）电阻，用数字表测得其阻值为０．３２Ω，比正常值偏大０．１Ω。
【显示器】故障维修实例
【显示器】故障维修实例显示器应用【显示器】故障维修实例例1 无光栅，烧保险丝机型：CPMPAQ MODEL NO:441 15英寸VGA多频数控彩色显示器故障现象：无光栅，烧保险丝。
故障分析：无光栅、无显示及烧保险丝是显示器常见的一种故障。
出现这种故障，说明在开关电源电路中有元器件击穿或短路。
一般来说，开关电源本身都设计有过流保护电路，因此，当开关电源的负载发生故障而短路造成电路过流时，开关电源内部保护电路动作，使振荡电路停止工作，这样就不会烧元器件，也不会烧保险丝，对于无光栅、无显示及烧保险丝的现象，其故障范围一般是线至开关变压器初级线圈以前的电路及消磁线圈这两部分电路中，有元器件损坏。
故障检修：检查这类故障的有效办法，是关机后测量关键点的电阻，根据测量结果，判断显示器故障所在。
测量前，应先拔下消磁线圈插头。
441显示器磁方式比较特殊，测量工作可以直接进行。
首先从电源线的输入两端量起。
如图3－1所示。
打开电源开关，测量电源输入两端的电阻，如果正常，电阻值应为无穷大，如果电阻值很小或为零，一般来说R901、R902、R910、R903、C903、C906以及整流桥堆等元器件都有可能损坏。
经检查，本例故障是R901热敏电阻击穿，造成交流回路短路而烧保险丝。
更换R901和保险丝，加电开机后又烧保险丝。
继续检查整流桥堆等整个交流电路上各元器件，均未发现问题。
由于该例故障的局限性，可以推断机内其他部分不会存在导致烧保险丝的故障。
该机正常工作时的交流电流不到3A，而在开机的瞬间，交流电流可达5A左右。
为什么会有如此大的启动电流呢？实验和分析发现，原来交流电路的输入端电阻R901是一个正温度特性的热敏电阻，交流电接通的瞬间，通过它的电流可达5A左右，随着R901温度的逐渐上升，阻值增大，使电流逐渐减小到额定值。
原装的3A保险丝具有在250V交流电压条件下抗浪涌电流的特点，能经得住开机瞬间的大电流冲击。
所以，在开机瞬间，保险丝不会被熔断。
修理电脑显示器故障及维修方法
修理电脑显示器故障及维修方法计算机俗称电脑，是现代一种用于高速计算的电子计算机器，可以进行数值计算，又可以进行逻辑计算，还具有存储记忆功能。
是能够按照程序运行，自动、高速处理海量数据的现代化智能电子设备。
以下是为大家整理的电脑显示器故障及维修方法，欢迎阅读，希望大家能够喜欢。
电脑显示器故障及维修方法常见故障一：电脑刚开机时显示器的画面抖动得很厉害，有时甚至连图标和文字也看不清，但过一二分钟之后就会恢复正常。
这种现象多发生在潮湿的天气，是显示器内部受潮的缘故。
要彻底解决此问题，可使用食品包装中的防潮砂用棉线串起来，然后打开显示器的后盖，将防潮砂挂于显象管管颈尾部靠近管座附近。
这样，即使是在潮湿的天气里，也不会再出现以上的“毛病”。
常见故障二：电脑开机后，显示器只闻其声不见其画，漆黑一片。
要等上几十分钟以后才能出现画面。
这是显象管座漏电所致，须更换管座。
拆开后盖可以看到显象管尾的一块小电路板，管座就焊在电路板上。
小心拔下这块电路板，再焊下管座，到电子商店买回一个同样的管座，然后将管座焊回到电路板上。
这时不要急于将电路板装回去，要先找一小块砂纸，很小心地将显象管尾后凸出的管脚用砂纸擦拭干净。
特别是要注意管脚上的氧第1页共12页化层，如果擦得不干净很快就会旧病复发。
将电路板装回去就大功告成。
常见故障三：显示器屏幕上总有挥之不去的干扰杂波或线条，而且音箱中也有令人讨厌的杂音。
这种现象多半是电源的抗干扰性差所致。
如果懒得动手，可以更换一个新的电源。
如果有足够的动手能力，也可以试着自己更换电源内滤波电容，这往往都能奏效;如果效果不太明显，可以将开关管一并换下来。
常见故障四：显示器花屏。
这问题较多是显卡引起的。
如果是新换的显卡，则可能是卡的质量不好或不兼容，再有就是还没有安装正确的驱动程序。
如果是旧卡而加了显存的话，则有可能是新加进的显存和原来的显存型号参数不一所致。
常见故障五：显示器黑屏。
如果是显卡损坏或显示器断线等原因造成没有信号传送到显示器，则显示器的指示灯会不停地闪烁提示没有接收到信号。
笔记本电脑屏幕故障判断与检修
笔记本电脑屏幕故障判断与检修
电脑维修
起来看看如何判断笔记本电脑屏幕的故障。
一、笔记本电脑屏幕工作原理
笔记本电脑工作的时候，液晶屏自身并不发光，它需要借助背光灯管才能发光，从工作原理上说，笔记本电脑主板提供低电压直流先进入升压电路板，通过开关电路转换为高频高电压，然后将液晶背光灯管变亮。
二、笔记本电脑屏幕故障判断
当我们打开笔记本电脑后，如果液晶屏上显示的文字或图像非常暗淡，说明背光灯管没有工作，出现上述故障，一是驱动背光灯管的生涯电路损坏造成。
二是灯管自身损坏造成。
三、引起笔记本电脑屏幕暗屏的原因
如果笔记本电脑在开机后，表现为黑屏，在屏幕上隐隐约约能看到淡淡的字样，这种故障被称为暗屏。
1、当笔记本电脑平米循环线暗屏时，有可能是由于电流过大造成连接线烧坏，断裂造成，我们在电压不稳定的情况下使用笔记本电脑，很容易让过大的电流击穿连接线液晶屏的连接线，在电压不稳定的情况下，造成暗屏现象。
2、部分笔记本电脑的液晶屏连接线置于屏幕下方，由于我们经常开关机盖，使得连接线频繁折叠，同样也能造成暗屏现象。
当笔记本电脑顶盖遭受重压后，很容易造成灯管破损，也会造成暗屏。
电脑维修。
液晶显示器故障维修实例[图解教程]
我们要检修的元件是下图所示的电感线圈L1。造成这种故障的原因可能是生产工艺的问题，在焊接安装时，没有对绕制电感线圈的漆包线做去漆处理，而直接焊接。因为漆层是绝缘材料，不导电，真正的焊接点只有漆包线的断接处一点，所以才造成了使用一段时间后，就会出现无高压情况，造成无图像显示。
焊接完毕，单独给液晶屏加电，观察液晶屏是否有画面显示。如果有画面显示，说明我们已经成功的将故障排除。
注意：在给液晶屏加电后，千万不能用手触摸高压板，防止电击！
11.按拆开的反顺序把显示器装好。 注意：螺丝的位置绝对不能装错 。
在维修过程中一定要仔细，认真，对拆卸过程中的每一个螺丝，都要在纸上记住其安装位置，以免弄错。
后记 ： 这也使我想起在年初的时候看到过一篇文章，说的是奇丽CMV液晶显示器，在低温时没有图像显示，而对其使用台灯烘烤一会儿就能正常工作，我估计可能也是因为机内的某个元件虚焊，并不是因为其工作环境在5－35度的原因。因为我对多台液晶显示器仔细检查，均没有发现其电路板上有温度检测元件，其实很多时候只要用脑子想想，很多问题是可以自己解决的。
2.把桌面清理干净，用一块软布垫在桌面上，把显示器液晶屏朝下倒扣在桌面上。一定要注意桌面干净，不能有任何杂物，否则损失惨重。
3.拧下两个护盖的螺丝，取下护盖。
4.拧下四个紧固螺丝，取下支架。
7.液晶显示器的内部结构如下图所示，有四块电路板组成，主板，音频处理板，背光高压板，按键控制板。在拆卸之前，最后用手接触一下自来水管或其他接地装置，防止身上的静电对液晶显示器造成损坏。
8.下图就是液晶显示器的高压板，用来产生液晶显示器背光灯管所需的2000V高压，其中的黑色方块就是所谓的高压线圈，一般情况下高压线圈的线径很细，工作在高电压环境下，其故障率最高，其配件也最难买到。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
客户送修一台宏基17寸的电脑显示器，型号为宏基AL1716，听客户反映说，开机点不亮，闻到里面有焦味。
拆开外壳后，重点检查电源板，发现+12V，+5V二种低压输出的滤波电容（470UF/25V）已有5只鼓包，再仔细查看，一只电源模块的外壳已炸飞，幸好炸飞的塑料外壳碎片还在机内，还能依稀辨出型号为DM0565R。
本以为只要更换5只电容和一只电源模块就可解决问题了，于是焊上了新料件，通电，发现无轻微的自激振荡声，用万用表测+12V和+5V输出点，也无电压输出。
看来问题不太简单哦。
断电，放电后，用万用表查找电源的外围电路和元件，当查到一只稳压管时，正反向阻值均接近0欧，断定此编号为ZD120的稳压管已击穿短路，从维修网上获悉，此稳压管的规格为22V/1W，找出一只20V的稳压管换上。
通电后，有轻微的振荡声出现，按流程测低压输出，空载情况下却只有8V和3.25V，按维修经验来考虑，应该是交流滤波直流电压提升的问题（低压端的电容已更换），肉眼观察高压整流端，无明显异常（高压电容100UF/400V无鼓包、漏液等现象，4只整流二极管测量正常），再次断电，放电后，用模拟万用表RX100档在线测试高压电容的正反向充放电情况，却发现表针无动作，因此判断该电容料件容量已无。
换上一只100UF/450v的新料件，一切正常。
心得：
1.一般情况下，此类高压电容失效或损坏，其外壳表面会有异常，如鼓包、顶端铝壳开裂、漏液、引脚蚀断等物理现象，而宏基的这款电脑显示器的电源板是和升压电路合二为一的即所谓电源一体板。
损坏的高压电容外表看起来完全与正常无异（有图为证）。
因此，检修这种板时要全面细致还需要有实际经验的支持。
2.电源模块DM0565R损毁后，极易引起周边的元件也跟着损坏，如代号为ZD120（22V\1W）、ZD121（10V\0.5W）这二只过压保护管。
电源一体板全貌：
炸裂的电源模块：
换下来的一堆坏件：
貌似完好的高压电容：。
