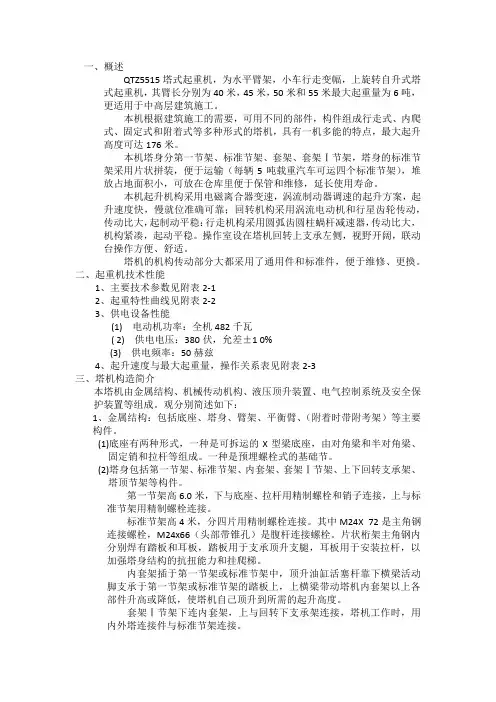

一、概述QTZ5515塔式起重机,为水平臂架,小车行走变幅,上旋转自升式塔式起重机,其臂长分别为40米,45米,50米和55米最大起重量为6吨,更适用于中高层建筑施工。

本机根据建筑施工的需要,可用不同的部件,构件组成行走式、内爬式、固定式和附着式等多种形式的塔机,具有一机多能的特点,最大起升高度可达176米。

本机塔身分第一节架、标准节架、套架、套架Ⅰ节架,塔身的标准节架采用片状拼装,便于运输(每辆5吨载重汽车可运四个标准节架),堆放占地面积小,可放在仓库里便于保管和维修,延长使用寿命。

本机起升机构采用电磁离合器变速,涡流制动器调速的起升方案,起升速度快,慢就位准确可靠;回转机构采用涡流电动机和行星齿轮传动,传动比大,起制动平稳:行走机构采用圆弧齿圆柱蝸杆减速器,传动比大,机构紧凑,起动平稳。

操作室设在塔机回转上支承左侧,视野开阔,联动台操作方便、舒适。

塔机的机构传动部分大都采用了通用件和标准件,便于维修、更換。

二、起重机技术性能1、主要技术参数见附表2-12、起重特性曲线见附表2-23、供电设备性能(1) 电动机功率:全机482千瓦( 2) 供电电压:380伏,允差±1 0%(3) 供电频率:50赫兹4、起升速度与最大起重量,操作关系表见附表2-3三、塔机构造简介本塔机由金属结构、机械传动机构、液压顶升装置、电气控制系统及安全保护装置等组成。

观分别简述如下:1、金属结构:包括底座、塔身、臂架、平衡臂、(附着时带附考架)等主要构件。

(1)底座有两种形式,一种是可拆运的X型梁底座,由对角梁和半对角梁、固定销和拉杆等组成。

一种是预埋螺栓式的基础节。

(2)塔身包括第一节架、标准节架、内套架、套架Ⅰ节架、上下回转支承架、塔顶节架等构件。

第一节架高6.0米,下与底座、拉杆用精制螺栓和销子连接,上与标准节架用精制螺栓连接。

标准节架高4米,分四片用精制螺栓连接。

其中M24X 72是主角钢连接螺栓,M24x66(头部带锥孔)是腹杆连接螺栓。

QTZ400(TC7052)塔式起重机使用说明书

QTZ400(TC7052)塔式起重机使用说明书

96.5 (不包括顶升机构)
-20~+40
TC7052 塔式起重机


1.1-10
1.9.3
机构技术性能参数(表 1.9-4)
表 1.9-4
起 升 机 构
型号 最大牵引力 规格 钢丝绳 最大线速度 转速 卷筒 容绳量 型号 电机 功率 转速 减速机 速比 制动器制动力矩 型号 最大牵引力 规格 最大线速度 40m 臂 45m 臂 钢丝绳 长度 50m 臂 55m 臂 60m 臂 65m 臂 70m 臂 卷筒转速 型号 电动机 功率 转速(50HZ) 减 速 机 速 比 制 动 力 矩
本使用说明书中标有“注意:”的语句,涉及到 施工的安全,敬请注意。
本公司致力于产品的不断完善, 产品的某些局部结构或个别 参数更改时,恕不另行通知。如有疑问,请与本公司联系。
出厂编号: 出厂日期:
本公司致力于塔机的不断 完善,满足用户的各种需求, 随机文件变化频繁。 该编号的随机文件与该编 号的主机一一对应,切忌混 用!即使是同型号塔机,也不 保证适用!
第二篇 塔机的使用与维护 第一章 第二章 第三章 塔机安全操作规程.............2.1-1~2.1-5 机构及电气操作...............2.2-1~2.2-11 安全保护装置................ 2.3-1~2.3-7
第四章 保养与维修.................. 2.4-1~2.4-11
TC7052 塔式起重机


1.1-6
60m 臂起重性能特性
幅度(m) 起重量 (t) 幅度(m) 起重量 (t) 幅度(m) 起重量 (t) 二倍率 四倍率 二倍率 四倍率 二倍率 四倍率 35 12.5 11.70 55 7.56 6.45 25 38 11.66 10.55 58 7.09 5.98 22.92 40 10.99 9.88 60 6.80 5.69 19.45 43 10.11 9.00 17.62 45 9.59 8.48 3.5~18.56 20 23 25 28 12.5 15.38 48 8.89 7.78 14.15 50 8.47 7.36 12.59 53 7.90 6.79 30 33

QTZ5515塔吊说明书

QTZ5515塔吊说明书

一、概述QTZ55‎15塔式起‎重机,为水平臂架‎,小车行走变‎幅,上旋转自升‎式塔式起重‎机,其臂长分别‎为40米,45米,50米和5‎5米最大起‎重量为6吨‎,更适用于中‎高层建筑施‎工。

本机根据建‎筑施工的需‎要,可用不同的‎部件,构件组成行‎走式、内爬式、固定式和附‎着式等多种‎形式的塔机‎,具有一机多‎能的特点,最大起升高‎度可达17‎6米。

本机塔身分‎第一节架、标准节架、套架、套架Ⅰ节架,塔身的标准‎节架采用片‎状拼装,便于运输(每辆5吨载‎重汽车可运‎四个标准节‎架),堆放占地面‎积小,可放在仓库‎里便于保管‎和维修,延长使用寿‎命。

本机起升机‎构采用电磁‎离合器变速‎,涡流制动器‎调速的起升‎方案,起升速度快‎,慢就位准确‎可靠;回转机构采‎用涡流电动‎机和行星齿‎轮传动,传动比大,起制动平稳‎:行走机构采‎用圆弧齿圆‎柱蝸杆减速‎器,传动比大,机构紧凑,起动平稳。

操作室设在‎塔机回转上‎支承左侧,视野开阔,联动台操作‎方便、舒适。

塔机的机构‎传动部分大‎都采用了通‎用件和标准‎件,便于维修、更換。

二、起重机技术‎性能1、主要技术参‎数见附表2‎-12、起重特性曲‎线见附表2‎-23、供电设备性‎能(1) 电动机功率‎:全机482‎千瓦( 2) 供电电压:380伏,允差±1 0%(3) 供电频率:50赫兹4、起升速度与‎最大起重量‎,操作关系表‎见附表2-3三、塔机构造简‎介本塔机由金‎属结构、机械传动机‎构、液压顶升装‎置、电气控制系‎统及安全保‎护装置等组‎成。

观分别简述‎如下:1、金属结构:包括底座、塔身、臂架、平衡臂、(附着时带附‎考架)等主要构件‎。

(1)底座有两种‎形式,一种是可拆‎运的X型梁‎底座,由对角梁和‎半对角梁、固定销和拉‎杆等组成。

一种是预埋‎螺栓式的基‎础节。

(2)塔身包括第‎一节架、标准节架、内套架、套架Ⅰ节架、上下回转支‎承架、塔顶节架等‎构件。

QTZ80(5810)说明书

QTZ80(5810)说明书

机构工作级别
回转机构 牵引机构
3
塔机安装使用说明书
2.2 主要技术数据参数(表 2-2) 表 2-2 最大牵引力 规格 钢丝绳 最大线速度 筒径 卷筒 容绳量 型号 制动器 制动力矩 卷筒转速 减速机减速比 规格 钢 最大线速度 丝 长 52m 臂 绳 度 58m 臂 型号 电机 功率 电机 回 转 机 构 15000 6x19-12.5-170-I-甲-镀-右交 m/min 160 mm 495 m 320(缠绕层数≤5) YWZ3-315/45-16 N·m 630 r/min 32.72/16.36 1:43 6x19-7.7-170-I-甲-镀-右交 m/min 40/20 104 64 m 钢丝绳Ⅰ 钢丝绳Ⅱ 116 70 YDEZ132L2-4/8 KW 3.2/2.2 型号 YZR132M1-6 功率 KW 2x3.7KW 转速 r/min 920 型号 QTH100 传动比 195 输出转矩 N·m 10000 模数 12 齿数 17 变位系数 +0.5 0∽0.60 功率 KW 5.5 转速 r/min 1410 流量 l/min 10.6 工作压力 MPa 25 缸/杆直径 mm 160/110 额定顶升力 t 50 顶升速度 m/min 0.65
40 米 去第 6、7、9 节 全部内拉杆
8
塔机安装使用说明书
2.5 整体外形尺寸(图 1)
13.38m
2.5m
58m
6m
图 1 整机外形图
9
1.5m
40.5m
6.99m1.1 说明 这部分载有塔机的空间尺寸要求 它由两部分组成: ——标有主要尺寸的整体塔机简图 ——将塔机按三个部分进行说明: 基础底座(基础节或方脚) 塔身 塔头

ZSL750动臂塔吊详细参数及其使用说明

ZSL750动臂塔吊详细参数及其使用说明

第一总体说明ZSL750动臂自升式塔机为我公司生产的一种新型无级调速塔机。

与一般塔机相比具有调速性能好、电气自动化程度高、塔机结构新颖,起重量大,便于装拆等特点,此外还具有以下几个特点:四、该塔机最大力矩为750T•M,臂长47.4m,共有4节组成。

仰臂角度在85°-71.8°范围内可最大吊重为50T,最大起吊范围45米,吊重12.4T。

当吊重超过允许最大吊重或起吊力矩时,PLC会自动断电,实行保护,提高了安全性能。

第二结构图及技术参数2-1 结构图2-1-1独立工况载荷工况条件:吊臂长度47.4m,塔身高度54m,工作风速20m/s,非工作状态风速42m/s最大吊载:R15m吊重50t(不包含吊钩和100m钢丝绳重量),非工作状态载荷小于工作状态,不予计算,以下数据未考虑地震,如需考虑地震需重新计算。

工作状态M=750t.mV=260tS=6.0tU=156tT=286t注:塔吊基础和内爬支承等校核计算时按1.5倍安全系数考虑2-1-2内爬工况载荷工况条件:吊臂长度48m,塔身高度54m,工作风速20m/s,非工作状态风速42m/s最大吊载:R15m吊重50t(包含吊钩和100m钢丝绳重量)工作状态(风速20m/s)V=260t (含吊重)M=750t.mM K=40t.mS=6.0t(风载)若附着间距14m则 N A=80tN B=74t注:不考虑地震因素,如需考虑地震因数需重新计算.非工作状态(风速42m/s)此时应将吊臂停置在小于45°位置,使其顺风向自由旋转,此时的载荷小于工作状态,可不予考虑。

注:塔吊基础和内爬支承等校核计算时按1.5倍安全系数考虑中昇建机(南京)重工有限公司2-1-3 塔吊平面布置塔吊回转半径9m,吊臂俯视投影长度52m,塔吊中心至司机室外侧距离3.2m。

注:塔吊在群塔工作时,2台塔吊平衡臂之间距离保证2m安全距离,如果安全距离没有达到2m,需要与厂家联系。

TCR6055使用说明书(标准)

TCR6055使用说明书(标准)
26.28 32.1°
40 12.93 39.7 12.60
59.5° 25
24.7 23.70 23.5°
43 11.78 42.7 11.54
54.9° 51.7°
28
30
27.7 20.45 15°
45 11.2 44.7 10.97
29.7 18.69
3
TCR6055 动臂变幅塔式起重机使用说明书
给操作者创造良好的工作环境; 7) 采用先进的联动台操纵各机构动作,操作容易,维修简单; 8) 采用内爬式时,扩大了适用范围:可适用 3.7m×3.7m~4.5m×4.5m 的电梯
井, 电梯井墙上预留洞的要求低,用户自制承重梁,爬升效率大为提高; 1.8. 设计完全符合或优于有关国家标准。 由于该机具有以上特点,因而它适用于超高标志型建筑、桥梁水利工程、大 跨度工业厂房、大型体育场、电力建设以及采用滑模法施工的高大烟囱及筒仓等 大型建筑工程中。 1.9. 起重机技术性能 1.9.1 起重特性表及起重特性曲线
TCR6055 塔机为动臂变幅,上回转自升多用途塔机。 该机的特色有: 1.1. 性能参数及技术指标国内领先,达到当今国际先进水平,最大工作幅度 60m,最大工作高度(到臂根铰点)可达 220m。工作工况时起重臂仰角可从 15°到 84.5°。顶升工况其起重臂的仰角可为 87°。起重臂的仰角小于 60°时, 最高处的风速不能大于 20m/s,起重臂的仰角大于 60°时,最高处的风速不能大 于 14m/s, 1.2. 整机外型为国际流行式,非常美观,深受国内外用户的喜爱。 1.3. 工作方式多,适用范围广。该机有行走,基础固定,外墙附着,内爬式 等工作方式,适用各种不同的施工对象。 1.4. 起升机构、变幅机构、回转机构采用当今国际上先进可靠的变频无级调 速方案,工作更加平稳可靠。 1.5. 为了便于运输,塔身、爬升架采用片式结构。电器控制系统采用专业电 器厂引进国外先进技术生产的电器元件,寿命比国产元件长 3~4 倍,故障少, 维修简单,工作可靠。 1.6. 各种安全装置齐备,且为机械式或机电一体化产品,适应于恶劣的施工 环境,能确保塔机工作可靠。 1.7. 设计在坚持切实符合国情,确保安全可靠原则的同时,尽可能地吸收采 用国内外成熟可靠的先进技术,来提高整机的技术水平, 采用成熟可靠的先进 技术有: 1) 专业电器厂引进法国 TE 公司技术生产的电器元件; 2) 引进国外先进技术并国产化了的起力矩限制器、高度限位器、幅度限位

QTZ1250塔式起重机使用说明书

QTZ1250塔式起重机使用说明书

QTZ1250塔式起重机使用说明书1、概述QTZ1250塔式起重机是一种固定、自升、附着式塔机,其参数先进、性能可靠、造型美观,质量精良,具有起重臂长,工作覆盖面大,液压顶升,片式装配塔身等特点,其设计思想既注重不同层次施工单位的要求,又具有简单适用,维护方便、价格低廉等突出优点,由于具有自升和附着功能,从而使起升高度大大增加,可满足五十二层以下各种工业、商业、办公、民用等建筑的施工要求,是目前国内建设施工中比较理想的机械。

2、QTZ1250塔式起重机主要特点:2.1QTZ1250塔式起重机最大工作幅度为60米,覆盖面大,可把构件和物料垂直或水平直接吊运至工作位置,不需二次搬运,提高了运输效率。

2.2塔身标准节采用片式装配结构,螺栓连接,拆装,运输堆放贮存较为方便。

2.3QTZ1250塔式起重机配有一套液压顶升机构,采用内套架顶升结构,顶升平稳,就位准确可靠。

2.4起升机构采用双电机驱动调速,起升速度快,启动平稳,具有慢就位功能,就位准确,工作效率高,且慢就位速度档可长时间使用。

2.5驾驶室宽敞明亮,视野开阔,操作方便舒适。

2.6安全装置齐全,精度高,工作可靠,调整简单方便。

3、起重机技术性能3.1性能参数见表3.2起重特性表及起重特性曲线3.2.1)60米幅度3.2.2)54米幅度3.2.3)48米幅度3.2.4)42米幅度3.3供电参数总电机功率: 58KW供电电压: ~380V+10%供电频率: 50Hz4、起重机构造简述QTZ1250型塔机主要由金属结构、工作机构、液压顶升、电气控制及安全保护装置等组成。

4.1 总体布置(见图一)塔机的十字底梁和基础节通过地脚螺栓紧固在专用的混凝土基础上,基础节上部用斜撑杆与底架相连接以增加底盘的整体稳定性,其上部联接板与塔身标准节用螺栓联接,塔身标准节与内套架、内套架与下回转平台均用螺栓联接,塔身不转动,通过下回转平台与回转支承外圈相联,回转支承内圈和上回转平台相联接,上回转平台将吊臂、平衡臂、小撑杆连成一体。
