最新PCB板材分类
PCB板材分类总结印制电路板
PCB板材分类总结印制电路板印制电路板（Printed Circuit Board，简称PCB）作为一种重要的电子元器件，广泛应用于电子设备中的信号传输、功率传输、电磁屏蔽等方面。
根据不同的材料和工艺特点，PCB板材可以分为多种类型。
下面将对主要的PCB板材分类进行总结。
1.基础材料分类：- 硬质金属基板：如铝基板（Aluminum Base Board，简称AB），铜基板（Copper Base Board，简称CB）等。
这种基板具有良好的散热性能和机械强度，广泛应用于LED照明、通信设备等领域。
- 有机纤维素基板：如玻纤板（Glass Fiber Board，简称FR4），它是一种具有玻璃纤维增强材料的有机复合材料。
FR4具有优良的电气性能、机械强度和耐热性，是最常见的PCB板材。
- 高分子基板：如聚酰亚胺板（Polyimide Board，简称PI），这种基板具有优异的耐高温性能和耐化学性能，适用于高温环境下的应用，如航空航天、汽车电子等领域。
- 低介电常数材料：如PTFE（Teflon）板，这种基板具有低介电常数、低耗散因数和优良的高频性能，适用于高速传输和射频电路。
2.高频板分类：-PTFE板：PTFE是一种聚四氟乙烯材料，具有低介电常数和低损耗的特点，适用于高频高速传输和射频电路设计，是高频电路板的首选材料。
-RO4003C板：RO4003C是一种特殊的PTFE复合材料，它不仅具有PTFE的优点，还加入了陶瓷填料，提高了板材的介电常数和温度稳定性。
-PPO板：PPO是一种聚苯醚材料，具有优良的介电性能和稳定性，适用于高频电路和高速信号传输。
3.高频有源器件应用板材分类：-陶瓷基板：陶瓷基板由陶瓷材料制成，具有优异的导热性能和耐高温性能，适用于高功率射频器件和微波通信设备。
-金属陶瓷基板：金属陶瓷基板由金属材料与陶瓷材料复合而成，既具有金属的导电性能，又具有陶瓷的优异性能，适用于高频有源器件的封装。
PCB线路板原材料材质及参数介绍
PCB线路板原材料材质及参数介绍1.基板材料：基板材料是PCB线路板的主体材料，常用的基板材料有玻璃纤维布（FR-4）、FR-5、高频基板、金属基板等。
其中，FR-4是最常用的基板材料，具有良好的绝缘性能、机械强度和耐热性。
FR-4基板的热稳定性可达到130℃以上，介电常数在4.5-5之间。
2.小分子增强材料：小分子增强材料是为了提高基板材料的性能而添加的物质。
常用的小分子增强材料有光亮剂、抗氧化剂、稳定剂等。
这些材料可以提高基板的表面光洁度、耐热性和耐腐蚀性。
3.铜箔：铜箔是用来制作线路导体的材料，一般采用电解铜箔。
铜箔的厚度常见的有1/3oz、1/2oz、1oz等。
铜箔的厚度越大，导电性能越好，但成本也相应增加。
4.覆铜：覆铜是通过在基板表面镀上一层铜来形成线路导体。
覆铜层的厚度和分布均匀性对线路导通性能有很大影响。
常见的覆铜厚度有1oz、2oz、3oz等。
覆铜层的厚度越大，导通性能越好。
5.阻焊层：阻焊层是防止线路短路和保护基板的涂层。
常见的阻焊材料有聚酰亚胺（PI）、环氧树脂等。
阻焊层的颜色一般为绿色、红色、蓝色等，用来标记不同线路功能。
6.埋孔填充材料：在多层PCB线路板中，为了连接各层之间的线路，需要使用埋孔填充材料。
常见的埋孔填充材料有环氧树脂、聚酰亚胺等。
7.钻孔材料：在制作PCB线路板时，需要进行钻孔操作，常见的钻孔材料有高速钢、硬质合金等。
钻孔材料应具有良好的耐磨性能和切削性能。
8.表面处理材料：表面处理是为了改善焊接性能、提高耐腐蚀性以及提供良好的附着力等。
常见的表面处理材料有化学镀金、化学镀锡、喷锡等。
以上是PCB线路板常用的原材料材料及参数介绍。
不同的应用场景和要求会对这些材料的选择和使用有所区别，但了解这些基本的原材料及其特性对于正确选择和设计PCB线路板具有重要意义。
最新pcb板,各种基材的区别电子教案
PCB板,板材的区别:小学语文毕业试题6姓名：时间：120分钟得分：一、基础知识。
（27分）1、准确拼读，漂亮写。
（5分）miǎo qiǎn mián dǐng（）小调兵（）将连（）不断一言九（）náo xiápái huái ruìxuězhào fēng nián不屈不（）应接不（）（）不前（）2、”小能人制作大赛“的参赛队员有姓“申、凌、黄、喻、范”五位选手，请你根据音序把这五位选手排好出场顺序。
（2分）3、把【】里合适的音节、字、词填在括号里。
（4分）①郝副营长衣着．（）朴素，一手夹着．（）自制的烟卷，拿着火柴盒，一手轻轻地划着．（）火柴。
【zhe zhu ózháo】②( )静和氏（）逃（）【璧壁避僻】③太阳一晒，积雪就（）了。
【溶化融化熔化】④一座（）的拱桥，宛如飞虹，沟通两岸。
【精妙精致精细】4、根据要求填空。
（6分）⑴给带点的字选择正确的义项（填序号）。
（2分）“失”的解释有：①没有掌握住；②没有达到目的；③错误、疏忽；④改变常态。
大惊失．色（）大失．所望（）失．火（）千虑一失．（）⑵在括号里填上带点词三反义词。
（2分）①浓雾漫漫散开，眼前的景物不再（），渐渐清晰．．起来。
②面对惊慌失措．．．．的众人，哈尔威船长却（）地指挥着大家。
⑶在括号里填上一个合适的词语。
（2分）优美的（）严峻的（）微弱的（）艰巨的（）5、按要求完成练习。
（6分）⑴将所给的选项按正确的顺序全部填入句子中。
汉字是文字。
A.高度智慧的B.我们祖先C.凝结了D.创造的⑵将军向那位跟云中山化为一体的军需处长敬了一个军礼。
（缩句）⑶我整整用了差不多半天的时间才把这本书看完。
（修改病句）⑷在括号里填上恰当的关联词语。
（）这里的松树争着承接天上的阳光，（）每一棵都这么修长、挺直。
⑸把下面的句子换一种说法，意思不变。
PCB电路板板材介绍
PCB电路板板材介绍1.FR4板材FR4是一种玻璃纤维增强热固性树脂材料，是最常用的PCB板材之一、它具有良好的电绝缘性能、机械强度高、耐热性好等特点。
FR4板材常用于一般电路板生产，如通用消费电子产品、工业自动化设备等。
FR4板材具有较好的耐高温性能，可用于高温环境下的应用。
2.高TG板材高TG板材是在常规FR4板材的基础上提高玻璃化转变温度(Tg)，通常指超过170℃的板材。
高TG板材适用于对耐高温性能要求较高的应用场景，如汽车电子、航空航天等领域。
高TG板材具有较好的耐高温抗老化性能，能满足复杂环境下的工作要求。
3.高频板材高频板材是一种具有较低介电常数和介质损耗的特殊板材，适用于高频电路设计。
高频板材常用于无线通信设备、射频电路、雷达等领域。
高频板材具有较低的信号传输损耗和色散特性，能够实现高频信号的稳定传输。
4.金属基板金属基板是一种以金属作为基材的PCB板材。
常见的金属基板材料有铝基板、铜基板和钢基板等。
金属基板具有良好的散热性能、机械强度好等特点，常用于功率电子器件、LED灯等高功率应用领域。
5.聚酰亚胺板材聚酰亚胺(PI)板材是一种具有优异的高温耐性和电绝缘性能的特殊板材。
它具有较低的介质损耗和介电常数，适用于高频高速电路设计。
聚酰亚胺板材常用于航空航天、医疗器械等高要求的应用领域。
6.柔性基板柔性基板是一种用薄膜材料制成的电路板，可以实现弯曲和折叠。
柔性基板具有轻薄、小巧、可弯曲性好等特点，常用于移动设备、可穿戴设备等有特殊要求的产品中。
除了上述介绍的常见板材外，还有许多其他材料可用于制作PCB电路板，如石墨烯、新型纳米材料等，这些材料具有高导热性、高导电性等特点，有望应用于未来的电路板制造中。
总之，PCB电路板的板材选择是一个根据设计需求和应用场景来决定的过程。
不同的板材具有不同的特点和优势，设计人员需要根据具体情况进行选择，以确保电路板的性能和可靠性。

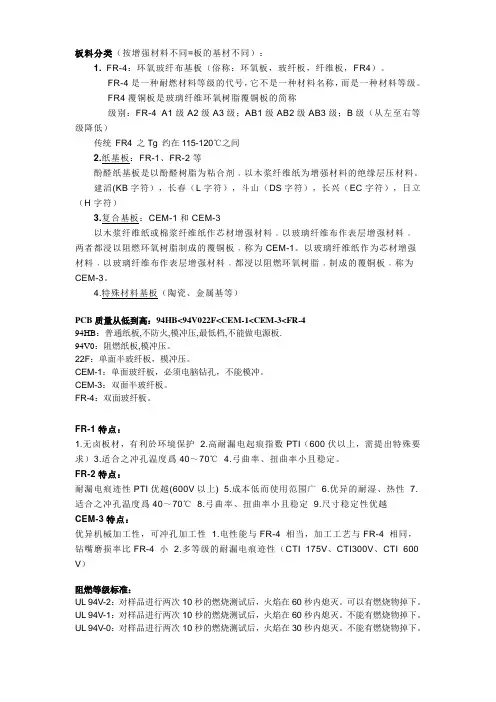

PCB-板材-资料-整理
板料分类（按增强材料不同=板的基材不同）：1. FR-4：环氧玻纤布基板（俗称：环氧板，玻纤板，纤维板，FR4）。
FR-4是一种耐燃材料等级的代号，它不是一种材料名称，而是一种材料等级。
FR4覆铜板是玻璃纤维环氧树脂覆铜板的简称级别：FR-4 A1级A2级A3级；AB1级AB2级AB3级；B级（从左至右等级降低）传统FR4 之Tg 约在115-120℃之间2.纸基板：FR-1、FR-2等酚醛纸基板是以酚醛树脂为粘合剂﹐以木浆纤维纸为增强材料的绝缘层压材料。
建滔(KB字符），长春（L字符），斗山（DS字符），长兴（EC字符），日立（H字符）3.复合基板：CEM-1和CEM-3以木浆纤维纸或棉浆纤维纸作芯材增强材料﹐以玻璃纤维布作表层增强材料﹐两者都浸以阻燃环氧树脂制成的覆铜板﹐称为CEM-1。
以玻璃纤维纸作为芯材增强材料﹐以玻璃纤维布作表层增强材料﹐都浸以阻燃环氧树脂﹐制成的覆铜板﹐称为CEM-3。
4.特殊材料基板（陶瓷、金属基等）PCB质量从低到高：94HB<94V022F<CEM-1<CEM-3<FR-494HB：普通纸板,不防火,模冲压,最低档,不能做电源板.94V0：阻燃纸板,模冲压。
22F：单面半玻纤板，模冲压。
CEM-1：单面玻纤板，必须电脑钻孔，不能模冲。
CEM-3：双面半玻纤板。
FR-4：双面玻纤板。
FR-1特点：1.无卤板材，有利於环境保护2.高耐漏电起痕指数PTI（600伏以上，需提出特殊要求）3.适合之冲孔温度爲40～70℃4.弓曲率、扭曲率小且稳定。
FR-2特点：耐漏电痕迹性PTI优越(600V以上) 5.成本低而使用范围广 6.优异的耐湿、热性7.适合之冲孔温度爲40～70℃8.弓曲率、扭曲率小且稳定9.尺寸稳定性优越CEM-3特点：优异机械加工性，可冲孔加工性 1.电性能与FR-4 相当，加工工艺与FR-4 相同，钻嘴磨损率比FR-4 小 2.多等级的耐漏电痕迹性（CTI 175V、CTI300V、CTI 600 V）阻燃等级标准：UL 94V-2：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。
pcb板材料
pcb板材料PCB板材料。
PCB（Printed Circuit Board）即印刷电路板，是电子元器件的支撑体，也是电路连接的载体。
在PCB的制作过程中，选择合适的板材材料是非常重要的，因为不同的材料具有不同的性能特点，对电路板的性能和稳定性有着直接的影响。
首先，我们来介绍一下常见的PCB板材料类型。
目前市面上常见的PCB板材料主要包括FR-4、铝基板、陶瓷基板和高频板等。
其中，FR-4是最为常见的一种材料，它是一种玻璃纤维覆盖着的环氧树脂基材，具有良好的机械性能和绝缘性能，适用于一般的电子产品；铝基板则是以铝基材为基础，具有良好的散热性能，适用于高功率LED照明产品；陶瓷基板则具有优异的高频特性和耐高温性能，适用于无线通信设备和雷达系统等高频电路；高频板则是专门用于高频电路设计，具有低介电常数和低损耗等特点。
其次，我们来详细了解一下不同PCB板材料的性能特点。
FR-4材料具有较好的机械性能和绝缘性能，适用于一般的电子产品，但其介电常数较高，不适用于高频电路设计；铝基板具有良好的散热性能，适用于高功率LED照明产品，但其加工难度较大，成本也相对较高；陶瓷基板具有优异的高频特性和耐高温性能，适用于无线通信设备和雷达系统等高频电路，但其加工成本较高；高频板具有低介电常数和低损耗等特点，适用于高频电路设计，但其价格相对较高。
最后，我们需要根据具体的电路设计要求来选择合适的PCB板材料。
在选择材料时，需要考虑电路的工作频率、功率、环境温度等因素，以及成本和加工难度等因素。
一般而言，对于一般的电子产品，FR-4材料是一个较为经济实用的选择；对于高功率LED照明产品，铝基板是一个较为合适的选择；对于高频电路设计，陶瓷基板和高频板则是更为合适的选择。
综上所述，选择合适的PCB板材料对于电路性能和稳定性具有直接的影响，因此在设计和制作PCB时，需要根据具体的要求来选择合适的材料，以确保电路的性能和稳定性。
希望本文能够对PCB板材料的选择提供一定的帮助和指导。
PCB板材分类和材料特性
PCB板材分类和材料特性摘要本文阐述通信产品用印制电路板的分类，材料选择，技术发展方向，设计和加工技术规范，可供印制电路设计师、工艺师使用。
1 印制线路板的作用和功能电子通信系统设备的各种印制电路板，是系统硬件设备的功能器官，相当于组成人体的各种脏器。
系统和终端产品上的印制线路板是电路的载体，是硬件电路的骨架、神经和血管。
2 印制线路板的种类按用途和技术类型分类。
按结构和功能分有单面板、双面板、多层板。
3 基板材料品种和特性基板材料分刚性基材和挠性基材。
刚性印制电路板如覆铜箔酚醛纸质层压板、覆铜箔环氧纸质层压板、覆铜箔环氧玻璃布层压板，它是以酚醛树脂或环氧树脂为粘结剂，纸制品或无碱玻璃布为增强材料的电工绝缘层压板，并在一面或两面覆铜箔之后构成的。
以上基板材料性能应符合国家标准GB/T 4723~GB/T 4725 中相应技术指标，在电子通讯设备中大量采用覆铜箔环氧玻璃布层压板，其中的通用型号为CEPGC-31;自熄(阻燃)型为CEPGC-32,该型号印制电路基板在NEMA(美) 标准中的型号为FR4.3.1 覆铜箔环氧玻璃布层压板它是以环氧树脂为粘合剂，玻璃纤维布为增强材料的层压板基材，其机械性能、尺寸稳定性、抗冲击性等都比纸质层压板好。
FR4 和FR5 的ε值在4.3~4.9 之间，其电气性能优良、允许工作温度较高(FR4 为130℃，FR5 为170℃)，受环境湿度影响较小，被广泛用于电子通讯设备中。
3.2 多层板用的环氧玻璃布粘结片它是预浸B 阶段环氧树脂的玻璃布材料，用于生产多层板时，将分离的导电图形单片印制电路板(单面或双面)层压粘合在一起的粘合材料。
层压后起介质绝缘层作用。
它是用无碱玻璃布预浸渍环氧树脂，固化到B 阶段。
在压制成型后环氧树脂完全固化，成为刚性多层印制电路板。
3.3 自熄性(阻燃性)覆铜箔层压板此种材料除具有上述同类覆铜箔层压板的相应性能外，还具有阻燃性，对单个电子元件过热引起的着火危险和小火蔓延具有一定的抵抗能力，适用于有防火要求的电子设备。
PCB板分类表(1)
UL/ANSI: CEM-3
CEM-3 阻燃覆铜箔环氧玻纤纸芯玻纤布面复合基层层压板
覆铜: 0.5oz 1oz 2oz
厚度范围: 0.38-2.40mm
基材颜色自然色，黑色，白色，黄色
厚度等级： 厚度等级分为K(1级)L(2级)M(3级),其厚度为覆金属箔后的厚度，采用千分尺进行测量。
黄色
改性环氧、玻璃布—玻璃纤维纸复合基板。具有UV—Block及AOI功能，适用于双面板 同时曝光和AOI检测的PCB制作。高平整度和厚度均匀性，良好的机械加工性和通孔性 能；适用于冲孔加工，PCB外形冲板和V CUT加工，无披峰、粉尘少。
广泛用于自动化办公室设备、仪器仪表、打印机、复印机、AV机、调谐器以及家 用电器的电子基板。
广泛用于的光学仪器仪表、照相机、数码显示、点阵显示、LED显示、大屏幕显示 器基板制作，以及有特殊要求的电子、电器绝缘结构件。本产品质量稳定、高平 整性。
白色
改性环氧、玻璃布基板。具有UV—Block及可见光阻档功能，适用于双面板同时曝光 广泛用于数码显示、点阵显示、LED显示、大屏幕显示器、电子路标、电子标牌的
特性
用途
自然色
一般用环氧、玻璃布—玻璃纤维纸复合基板。高平整度和厚度均匀性，良好的机械加 广泛用于自动化办公室设备、仪器仪表、打印机、复印机、AV机、调谐器以及家 工性和通孔性能；适用于冲孔加工，PCB外形冲板和V CUT加工，无披峰、粉尘少。 用电器的电子基板。
黑色
改性环氧、玻璃布—玻璃纤维纸复合基板。具有UV—Block及可见光阻档功能，适用于 双面板同时曝光PCB制作。高平整度和厚度均匀性，良好的机械加工性和通孔性能；适 用于冲孔加工，PCB外形冲板和V CUT加工，无披峰、粉尘少。良好的耐溶剂性，PCB超 声波溶剂清洗中，不脱色、不掉粉，对PCB无污染。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
板材：
目前常用的双面板有FR-4 板和CEM-3 板。
二种板材都是阻燃型。
FR-4 型板是用电子级无碱玻璃纤维布浸以阻燃型溴化环氧树脂，一面或二面覆铜箔，经热压而成的覆铜层压板。
CEM-3 型板是中间的绝缘层用浸有阻燃型溴化环氧树脂的电子级无碱玻璃无纺布，在无纺布的二侧各覆一张浸以阻燃型溴化环氧树脂电子级无碱玻璃纤维布一面或二面覆铜箔，经热压而成的覆铜层压板。
板材分类:
FR—1酚醛纸基板,击穿电压787V/mm表面电阻,体积电阻比FR—2低.
FR--2酚醛纸基板,击穿电压1300V/mm
FR—3环氧纸基板
FR—4环氧玻璃布板
CEM—1环氧玻璃布—纸复合板
CEM—3环氧玻璃布--玻璃毡板
HDI板High Density Interconnet高密互连
覆铜板-----又名基材。
将补强材料浸以树脂，一面或两面覆以铜箔，经热压而成的一种板状材料，称为覆铜箔层压板。
它是做PCB的基本材料，常叫基材。
当它用于多层板生产时，也叫芯板（CORE）
覆铜板常用的有以下几种:
FR-1 ──酚醛棉纸，这基材通称电木板（比FR-2较高经济性）
FR-2 ──酚醛棉纸，
FR-3 ──棉纸（Cotton paper）、环氧树脂
FR-4──玻璃布（Woven glass）、环氧树脂
FR-5 ──玻璃布、环氧树脂
FR-6 ──毛面玻璃、聚酯
G-10 ──玻璃布、环氧树脂
CEM-1 ──棉纸、环氧树脂（阻燃）
CEM-2 ──棉纸、环氧树脂（非阻燃）
CEM-3 ──玻璃布、环氧树脂
CEM-4 ──玻璃布、环氧树脂
CEM-5 ──玻璃布、多元酯
AIN ──氮化铝
SIC ──碳化硅
目前，市场上供应的覆铜板，从基材考虑，主要可分以下几类：
覆铜板的分类
纸基板
玻纤布基板
合成纤维布基板
无纺布基板
复合基板
其它
所谓基材，是指纸或玻纤布等增强材料。
若按形状分类，可分成以下4种。
覆铜板
屏蔽板
多层板用材料
特殊基板
上述4种板材，分别说明如下。
覆铜板，是指纸和玻纤布等基材，浸以树脂，制成粘结片(胶纸和胶布)，由数张粘结片组合后，单面
或双面配上铜箔，经热压固化，制成的板状产品。
屏蔽板，是指内层具有屏蔽层或图形线路的覆铜板。
只要加工制作两面的线路，即可成多层线路板。
又称“带屏蔽层的覆铜板”。
多层板用材料，是指用于制作多层线路板的覆铜板和粘结片(胶布)。
最近，还包括积层法多层板用的涂树脂铜箔(RCC)。
所谓多层板，是指包括两个表面和内部的、具有数层图形线路的线路板。
特殊基板，是指加成法用层压板、金属芯基板等，不归入上述几类板材的特殊板。
金属芯基板，也包括涂树脂基板(FBC等)。
覆铜板的结构和材料(树脂、基材)，见表1。
覆铜板的结构和材料。
