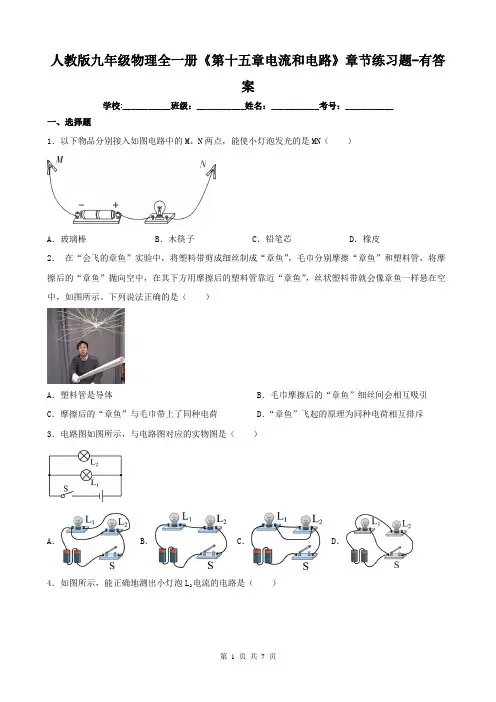

人教版九年级物理全一册《第十五章电流和电路》章节练习题-有答案
人教版九年级物理全一册《第十五章电流和电路》章节练习题-有答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．以下物品分别接入如图电路中的M、N两点，能使小灯泡发光的是MN（）A．玻璃棒B．木筷子C．铅笔芯D．橡皮2．在“会飞的章鱼”实验中，将塑料带剪成细丝制成“章鱼”，毛巾分别摩擦“章鱼”和塑料管，将摩擦后的“章鱼”抛向空中，在其下方用摩擦后的塑料管靠近“章鱼”，丝状塑料带就会像章鱼一样悬在空中，如图所示。
下列说法正确的是（）A．塑料管是导体B．毛巾摩擦后的“章鱼”细丝间会相互吸引C．摩擦后的“章鱼”与毛巾带上了同种电荷D．“章鱼”飞起的原理为同种电荷相互排斥3．电路图如图所示，与电路图对应的实物图是（）A． B． C． D．4．如图所示，能正确地测出小灯泡L2电流的电路是（）A． B． C． D．5．如图所示，取两个相同的不带电的验电器A和B，用丝绸摩擦过的玻璃棒接触验电器A的金属球使之带电，再用带有绝缘手柄的金属棒把A和B的金属球连接起来，下列说法正确的是（）A．A中正电荷通过金属棒流向B，A金属箔的张角减小B．金属棒中瞬间电流方向从B流向A，B金属箔的张角减小C．如果金属棒不带绝缘柄，将会看到两个验电器的金属箔片都先闭合后张开D．用带有绝缘手柄的金属棒连接后，B的金属箔张开是因为同种电荷相互排斥6．如图是一款单轮平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具。
该平衡车电路部分安装有两个开关﹣﹣电源开关S1和压力开关S2；当手动闭合开关S1时，指示灯亮起；此时骑行者再站立于平衡车踏板上，开关S2自动闭合，电动机正常启动，平衡车运动。
开关S1未闭合，即使骑行者站立于踏板上，电动机也无法启动。
图中的电路设计符合上述要求的是（）A．B．C．D．7．小光同学连接如图所示的电路图，闭合开关S，两电流表的示数分别如乙、丙两图所示，造成这种现象的原因是（）A．L1与L2的规格不同B．其中一个电流表有故障C．两个电流表选择了不同的量程D．测量中存在误差8．如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A。
人教版九年级物理全一册《第十五章电流和电路》章节练习题-附答案
人教版九年级物理全一册《第十五章电流和电路》章节练习题-附答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列说法中，正确的是（）A．摩擦起电就是创造了电荷B．金属导体中自由电子定向移动的方向与电流方向相同C．规定正电荷定向移动的方向为电流的方向D．与任何物体摩擦后的玻璃一定带正电2．如图所示，要使开关S闭合后小灯泡L能够发光，在金属夹ab间可接入的物品是（）A．棉线B．铅笔芯C．塑料尺D．干燥的小木棍3．用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动（如图所示）。
用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被吸引，下列说法正确的是（）A．吸管和橡胶棒带同种电荷B．吸管和餐巾纸摩擦后，两者带同种电荷C．吸管和餐巾纸摩擦时，吸管失电子带正电D．吸管和餐巾纸摩擦时，吸管得电子带负电4．以下电路中，电流表连接方法正确的是（）A．B．C．D．5．如图所示，用与丝绸摩擦过的玻璃棒去接触不带电的验电器A，可以看到A的金属箔张开。
再用带有绝缘手柄的金属棒把A和不带电的验电器B连接起来（）A．连接金属棒的一瞬间，B的金属箔张开是因为同种电荷相互排斥B．连接金属棒的一瞬间，金属杆中的电流方向是从B到AC．连接金属棒的一瞬间，正电荷从A流向BD．若把金属棒换成橡胶棒，连接的一瞬间，自由电子也能从B流向A6．常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任何一种方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，开关S3将在一段时间后自动闭合而恢复解锁功能。
若用灯泡L发光模拟手机解锁成功，则图中符合要求的模拟电路是（）A．B．C．D．7．如图所示，闭合开关，下列说法中正确的是（）A．电流表测量的是通过灯L1的电流B．灯L1和灯L2并联C．灯L1亮，灯L2不亮D．灯L1被电流表短接8．如图一甲所示的实物电路中，当开关闭合时，电流表A1、A2的指针偏转分别如图乙、丙所示，则下列判断正确的是（）A．通过灯L1的电流为1.5A B．通过灯L1的电流为0.9AC．通过灯L2的电流为1.2A D．通过灯L2的电流为0.9A二、填空题9．小明发现有些衣服在干燥的天气里特别容易吸附灰尘，其原因是衣服经摩擦带了电，而带电体能够吸引；用毛皮摩擦过的橡胶棒因得到电子而带电，将其靠近带电小球A，小球A被排斥，小球A带电。
人教版九年级物理全一册《第十五章电流和电路》章节练习题-附参考答案
人教版九年级物理全一册《第十五章电流和电路》章节练习题-附参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．儿童电动牙刷，有两个挡位，可通过开关的通断实现高速和低速振动两种模式。
若通过电动机的电流较大时，高速振动；电流较小时，低速振动，则以下电路图可以满足要求的是（）A．B．C．D．2．如图是小明实验电路的一部分，接线柱B上标有“-”，此时流过小灯泡的电流为0.3A，“每根导线中的电流大小是多少？方向如何？”小明非常疑惑，物理老师告诉他：流进电路中某点的电流大小一定等于流出该点的电流大小。
则关于此图的下列说法正确的是（）A．通过导线FG的电流方向由F到GB．若通过导线BC的电流方向为由C到B，则通过导线AB的电流大小一定为2.3AC．若通过导线BC的电流方向为由B到C，则通过导线AB的电流方向为由A到BD．通过导线AB的电流大小等于通过导线BC的电流大小3．如图所示，是某次实验连接的电路，下列说法正确的是（）A ．灯1L 和2L 是串联的B ．开关2S 是干路开关，控制整个电路C ．只闭合开关2S 时，电流表测量的是1L 的电流D ．同时闭合1S 和2S ，电流表测量的是2L 的电流4．如图，关于开关的控制作用，下列说法正确的是（ ）①当S 1、S 2都闭合时，灯L 2、L 3发光 ①只闭合S 2，灯L 1、L 3不发光①只让灯L 3发光，应该只闭合S 1①当S 1、S 2都断开时，灯L 1、L 3发光A ．①①B ．①①C ．①①D ．①①①5．如图所示的电路，当开关K 闭合时，可能发生的现象是（ ）A ．只有L 1发光B ．只有L 2发光C ．灯丝被烧断D ．两灯均不发光，但电源短路6．对于如图所示的电路，下列说法中错误的是A ．S 闭合后，L 1、L 2并联，且都能发光B ．S 闭合后，电路将发生短路C ．要想使L 1、L 2串联，可去掉导线bD ．若将导线M 从接线柱B 改接到A 上，则两灯并联7．如图所示，是物理老师做的“静电飞花”实验，将彩色的碎纸片洒在带有负电的塑料光盘上，就看到彩色碎纸片跳起并四处飞散的景象，下列分析正确的是（）A．跳起的碎纸片失去电子带负电B．碎纸片与光盘带异种电荷互相排斥C．接触瞬间有电流从光盘到碎纸片D．碎纸片飞散的原理与验电器的原理相同8．将一根用丝绸摩擦过的玻璃棒靠近一个小通草球时（）A．如果小球被吸引，小球必带负电B．如果小球被吸引，小球必带正电C．如果小球被排斥，小球必带负电D．如果小球被排斥，小球必带正电9．小刚家有一个带有开关、指示灯和多个插座的接线板，如图所示，有时在闭合接线板上的开关时，出现“跳闸”现象；有时在台灯插头插入插孔后，先闭合接线板上的开关，再闭合台灯开关时，出现“跳闸”现象．引起这两种故障的原因可能是A．前者是接线板中的电路发生了断路，后者是插头短路B．前者是接线板中的电路发生了短路，后者是台灯短路C．前者是接线板中的电路发生了短路，后者是台灯断路D．前者是接线板中的电路发生了断路，后者是台灯短路10．如图所示的电路中，要使灯L1、L2串联发光，则应闭合开关（）A．S2B．S1、S3C．S2、S3D．S1、S2、S3二、填空题11．如图所示，是电风扇中一个自动断电的安全装置。
九年级物理上册《第十五章-电流和电路》练习题及答案(人教版)
九年级物理上册《第十五章电流和电路》练习题及答案（人教版）学校:___________班级：___________姓名：___________考号：___________一、单选题1．学习了电学知识，小明提出下列四个观点，你认为正确的是A．有电源就有电流产生B．电荷的移动形成电流C．电阻的大小是它两端的电压和通过它的电流决定的D．金属导体中电流的方向与自由电子定向移动方向相反2．对电流的理解下列说法正确的是（）A．电荷运动就能形成电流B．电流的方向与电荷运动方向相同C．只要电路闭合，电路中就有电流D．电流方向规定与正电荷定向移动方向相同3．电路中要形成电流的条件是()A．电路中有电源B．电路中有电源，还要形成通路C．导体中有自由电荷D．有用电器和电源4．下列关于电流和电压的说法中正确的是（）A．大量电荷的移动形成电流B．自由电子定向移动的方向为电流方向C．通过导体的电流越大，导体两端的电压就越低D．电路两端有电压，电路中可能会有电流5．下列常见的电流中最大的是A．雷电的电流B．房间灯泡的电流C．家用空调器的电流D．手电筒中的电流6．如图所示，当开关闭合时，发生的现象是（1）灯正常发光（2）灯不亮（3）电源会被烧坏（4）灯会被烧坏A．（1）和（4）B．（2）和（4）C．（3）和（4）D．（2）和（3）7．如图所示，四个选项中电路图与实物图对应的是（）A．B．C．D．8．如图甲所示，验电器A带负电，B不带电。
用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示)，下列说法正确的是（）A．金属棒中电流方向由A到BB．两验电器最终都不带电C．验电器B将要失去电子D．金属棒中的自由电子发生了定向移动9．如图所示为一种声光报警电路，闭合开关S1和S2后，会出现的现象是（）A．灯不亮，铃不响B．灯亮，铃响C．灯不亮，铃响D．灯亮，铃不响10．小明把两只不同规格且完好的小灯泡和两节干电池连接成如图所示的电路，当他检查电路连接正确后，闭合开关，发现只有小灯泡L1不亮，原因是（）A．小灯泡L1短路B．小灯泡L2短路C．小灯泡L1断路D．小灯泡L1电阻太小二、填空题11．物理小组的同学在活动课中，用4个大小接近的柠檬、形状相同的4个铜片和4个铁片做了以下实验：分别取一个铜片和一个铁片相隔约5cm的距离分别插入每个柠檬中，再将这样的4个柠檬串联，即用导线将一个柠檬上的铜片和另一个柠檬上的铁片依次连起来，如图所示，然后将二极管接入接线夹A、B之间，可观察到二极管发光。
人教版九年级物理第十五章电流和电路测试题(附答案)
人教版九年级物理第十五章电流和电路测试题（附答案）学校:___________姓名：___________班级：___________考号：___________一、选择题（）A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的2.如图所示，小杜同学用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中（）A．玻璃棒和验电器都带负电荷B．玻璃棒带正电荷，验电器带负电荷C．用丝绸摩擦过的玻璃棒产生了电荷D．金属箔张开是因为同种电荷相排斥3.某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因．小张用一根导线线来检查．当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮．由此推测故障是（）A. AB两点间存在短路B. AB两点间存在断路C. BC两点间存在短路D. BC两点间存在断路4.在如图所示的电路中，当电键K闭合时，灯L1、L2均不亮．某同学用一根导线去查找电路的故障．他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮．由此可以判断（）A．灯L1断路 B．灯L1短路C．灯L2断路 D．灯L2短路5.在实际生活中，我们把容易导电的物体叫导体，不容易导电的物体叫绝缘体，试根据你的生活经验判断，下面这些物体中属于导体的是（）A．橡胶棒 B．玻璃片 C．塑料块 D．细铜丝6.如图的电路中，电源电压保持不变，两个电阻的阻值R1＜R2．闭合电键S，电路正常工作．下列可使电路中一个电表示数变大，另一个电表示数变小的操作是将（）A. R1与R2的位置互换B. R1与电压表V的位置互换C. R2与电流表A的位置互换D. 电压表V与电流表A的位置互换7.如图所示的电路中，下列说法正确的是（）A. 只闭合开关S2，灯L1和L2串联，电流表测量的是串联电路的电流B. 只闭合开关S1和S3，灯L1和L2并联，电流表测量的是并联电路干路的电流C. 只闭合开关S1和S2，灯L1和L2并联，电流表测量的是灯L2电流D. 闭合开关S1、S2和S3，电流表和电源都可能被烧坏8.家用电冰箱正常工作时的电流大约是（）A．1μA B．1A C．1×105A D．1mA9.如图所示的四个电路图与实物电路对应的是（）10.小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯是串联后通过电源适配器接入照明电路的．他取下其中一只LED灯接在一节电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热．以下推断符合上述实验事实的是（）A. LED灯应用了半导体材料B. 单只LED灯工作电压是220VC. LED灯主要是将电能转化为内能D. 灯带中一只LED灯断路后其他灯还亮11.如图是某品牌榨汁机。
人教版九年级物理全一册《第十五章电流和电路》章节练习题-带含答案
人教版九年级物理全一册《第十五章电流和电路》章节练习题-带含答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．甲、乙、丙三个轻质带电泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的情形如图所示，已知丙球带正电，则下列判断正确的是（ ）A ．甲球带正电，乙球一定带负电B ．甲球带负电，乙球可能不带电C ．甲球带正电，乙球可能不带电D ．甲球带负电，乙球一定带正电2．电路创新设计可以给我们带来很多好处，比如合江的新型电动公交车。
新型电动公共汽车的动力来源于电动机，它的设计充分考虑了要保证人身安全，前、后两门（电路开关）中任意一个门没有关闭好，车都无法行驶。
如图中符合要求的电路是（ ）A ．B ．C ．D ．3．如图所示，某电子元件的一个节点（分支点）O 处共有三条线路，其中125mA,9mA I I ==。
以下电流中，可能为I 3大小的是（ ）A ．5mAB ．9mAC ．14mAD ．0mA4．冬奥会火炬外壳在1000 ℃的温度下不会起泡、开裂、轻盈、坚固，与该材料无关的（ ）A．导电性好B．硬度大C．耐高温D．密度小5．如图是我国自主生产的某品牌智能汽车和发动机结构简图，展现了“中国智造”的科技风采。
下列说法正确的是（）A．汽车的发动机为汽油机B．该内燃机压缩冲程中内能转化为机械能C．汽车行驶过程中能与空气摩擦创造电荷D．汽车发动机的做功冲程使汽车获得动力6．如图所示，甲是一根被毛皮摩擦过的带负电的橡胶棒，无风条件下，气球向甲靠近但未与之接触。
再用一根没有摩擦过的橡胶棒乙把甲和气球连接起来，如图所示，以下说法正确的是（）A．甲在与毛皮摩擦过程中得到了电子B．由图可以判断：气球一定带正电C．由图可知：甲与毛皮摩擦后，产生了更多的负电荷从而带电D．图中，甲有一部分电荷可以通过乙从甲移动到气球，使电荷发生转移7．下列说法中正确的是（）A．在分子、原子核和质子这些微观粒子中，空间尺度最小的是原子核B．与橡胶、塑料这些材料相比，铁更容易导热C．与陶瓷、铜这些材料相比，硅更容易导电D．人类最早发明的热机是内燃机8．如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光。
人教版九年级物理全一册《第十五章电流和电路》章节练习题-含答案
人教版九年级物理全一册《第十五章电流和电路》章节练习题-含答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．用下列物体将如图所示电路中a和b两点连接起来，可以使小灯泡发光，这个物体可能是（）A．玻璃棒B．塑料尺C．橡皮擦D．铅笔芯2．小丽将被毛衣摩擦过的塑料牙刷靠近细小水流时，发现水流发生了弯曲，如图所示。
关于这一现象，下列说法正确的是（）A．牙刷和水流一定带同种电荷B．牙刷和水流一定带异种电荷C．牙刷和水流的分子间存在引力D．牙刷带电后能吸引细小水流3．将灯泡L1和L2接入如图所示电路，闭合开关。
下列说法不正确的是（）A．灯泡L1先亮，灯泡L2后亮B．通过灯泡L1的电流方向是由A向BC．用一根导线直接接在B、C两个接线柱上，灯泡L2不发光D．不可以用导线直接连接A、C两个接线柱，会烧毁电源4．图中，能直接测量通过灯L1电流的电路是（）A．B．C．D．5．如图，在干燥环境中，取两个相同且不带电的验电器甲和乙，用毛皮摩擦过的橡胶棒接触甲的金属球，甲的金属箔片张开；再用石墨棒连接甲、乙验电器的金属球，观察到乙的金属箔片张开。
下列对上述实验过程的分析，错误．．的是（）A．毛皮摩擦过的橡胶棒带负电B．金属箔片张开是由于同种电荷相互排斥C．用石墨棒连接两金属球的瞬间，电流方向由乙到甲D．若用玻璃棒连接两金属球，乙的金属箔片也会张开6．如图所示的电路中，若A灯比B灯亮，则通过A、B两灯的电流大小关系是（）A．I A>I B B．I A＜I B C．I A=I B D．无法确定7．如图所示的电路，下列分析正确的是（）A．只闭合S1时，L1发光、L2不发光B．闭合S1、S2时，L1、L2并联，A2测L1电流C．只闭合S2时，L1不发光、L2发光D．闭合S1、S2时，L1、L2串联，A1、A2示数相等8．如图甲所示的电路中，闭合开关后，两个电流表指针偏转情况均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.30A，0.26A B．1.04A，0.26AC．0.23A，1.06A D．0.26A，1.04A二、填空题9．《晋书·五行志》中记载道“衣中忽有火，众威怪之。
人教版九年级物理第十五章电流和电路 单元测试题(解析版)
第十五章电流和电路单元测试卷一、单项选择题1. 如图，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A. 带电棒一定带正电B. 带电棒一定带负电C. 两片金属箔一定带异种电荷D. 两片金属箔一定带同种电荷【答案】D【解析】【详解】用带电棒接触原来不带电的验电器的金属球，带电体上的电荷传递到金属箔上，是两个金属箔带有同种电荷，根据同种电荷相互排斥原理，因此金属箔张开，故D符合题意．2. 如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作．则下列说法正确的是（）A. 开关S1闭合，S2断开，电源外部电流流向为a→b→c→dB. 开关S1、S2都闭合，灯泡L1和L2并联C. 开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流D. 闭合S1、S2中任意一个开关，都会有灯泡发光【答案】B【解析】【详解】A. 电源外部的电流方向从电源正极到电源负极，所以开关S1闭合、S2断开，电源外部电流流向为d→c→b→a，故A错误；B. 开关S1、S2都闭合，灯泡L1和L2并列连接在电路在，为并联关系，故B正确；C. 开关S1、S2都闭合，两灯并联电压相等，但两灯的电阻未知，根据UIR知，电流大小不能比较，故C错误；D. 如图S1开关位于干路，不闭合时，两灯都不会发光，故D错误；故选B．3. 在同一个电源两端接两只不同的灯泡，用电流表测得通过这两只灯泡的灯泡电流不相等，则这两只灯泡的连接方式A. 可能是串联B. 一定是串联C. 一定是并联D. 串联、并联都可以【答案】C【解析】【详解】如果两盏灯串联，则通过每盏灯的电流相等．由已知条件得，两灯一定不是串联．只能是并联．故选C.【点睛】要解决此题，需要知道串、并联电路中的电流关系．串联电路中，电流处处相等．并联电路中，干路电流等于各支路电流之和．4. 某小组在探究活动中，通过实践列出了白炽灯常见故障产生的原因与检修方法，下表给出了他们研究结果的一部分：对于“灯泡不亮”的故障，从电路的状态来看，其可能原因可以概括成下列哪一类A. 电路出现了短路B. 电路出现了断路C. 并联变成了串联D. 电源正负极接反【答案】B【解析】【详解】电灯不亮，一般是电路发生了断路，一般要检查灯丝、灯头内的导线、开关处的接线、熔丝是否断路．故选B．【点睛】当电灯不亮时，可检查灯丝是否断了，灯头内的导线是否断了，开关处是否接触不良，熔丝是否烧坏，这些都属于断路．5. 楼梯感应灯可由声控开关（有声响时开关闭合）和光控开关（光线较暗时开关闭合）共同控制，某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮．经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是（）A.B.C.D.【答案】D【解析】【分析】由题意可知，白天有声响时感应灯亮，无声响时感应灯不亮，说明灯泡与声控开关串联；串联的各电路元件相互影响不能独立工作，并联的各电路元件互不影响，能独立工作．据此分析即可．【详解】当闭合开关S声和S光时，灯泡和电阻R0串联在一起，灯泡和电阻由两个开关同时控制，只有两个开关都接通时，灯泡才能发光，故A不符合题意；当只闭合开关S声或S光时，灯泡和电阻R0串联在一起，能够工作，灯亮；则白天有声响时感应灯亮，无声响时感应灯也亮，故B不符合题意；当只闭合开关S光时，灯泡和电阻R0串联在一起，能够工作，灯亮；当闭合开关S声和S光时，灯泡被短路，不亮，则白天感应灯亮，有声响时感应灯反而不亮，故C不符合题意；当只闭合开关S声时，灯泡和电阻R0串联在一起，能够工作，灯亮；当只闭合开关S光时，灯泡被短路，不亮，则白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮，故D符合题意；故应选D．【点睛】此题是结合电路图考查电路中用电器的连接情况，要会结合开关的组合分析电路中电流的流向，从而可以判断电路状态．本题是开关串联在实际生活中的具体应用，需要对题中要求有清楚的认识，关键是开关的控制作用．6. 下列关于电源的作用的描述中正确的是A. 电路中只要有电源，就有电流产生B. 电路中要有电流，就一定要有电源C. 电路中的开关闭合，就一定有电流存在D. 以上几种说法均不正确【答案】B【解析】【详解】A. 电流产生的条件：①电路两端要有电压；②电路必须为通路．只有满足这两个条件，电路中才会有电流，所以电路中有电压，未必就有电流产生，故A错；B. 电压是因电流是果，电路中有电流，说明电路两端一定有电压，选项B的说法正确；C.电路中开关闭合，但不一定有电源，所以不一定有电流存在．所以C不正确；D. 因为B的说法正确，所以D不正确．【点睛】电压是产生电流的原因，但电路两端有电压电路中未必就有电流，因为产生电流的条件还有一个，电路必须处处连通．7. 下列关于电路的说法中不．正确的是A. 一个完整的电路由电源、用电器、导线和开关组成B. 电源的作用是给用电器供电，提供持续的电流C. 只要能使用电器工作的电路就是一个完整的电路D. 开关的作用是控制电路的通和断【答案】C【解析】【详解】A．电路是指用电线把电源、用电器、开关连接起来组成的电流的路径，A正确；B．电源是提供电能和持续电流的装置；B正确；C．最简单的完整电路应包括电源、开关、导线、用电器四部分；若电路中没有开关，不是完整的电路，C 错误；D．开关是用来控制电路通、断的装置，D正确．8. 有关电路的串联和并联的说法中正确的是A. 串联电路中只要有一个用电器断路（不包括彩灯）所有电器也不工作B. 并联电路中只要有一个用电器断路（不包括彩灯）所有电器也不工作C. 把用电器顺次连接起来的电路叫做并联电路D. 把用电器并列连接起来的电路叫做串联电路【答案】A【解析】【详解】A. 在串联电路中，电流只有一条通路，只要有一个用电器断路(不包括彩灯)，所有电器也不工作，故A 正确；B. 在并联电路中，电流有多条通路，用电器之间(不包括彩灯)互不影响，故B 错；C. 把用电器顺次连接起来的电路叫串联电路，故C 错；D. 把用电器并列连接起来的电路叫做并联电路，故D 错．故选A.【点睛】电路的基本连接方式有串联和并联，把用电器顺次连接起来的电路叫做串联，串联时电流只有一条通路；把用电器并列连接起来的电路叫做并联，并联时电流由多条通路．据此分析判断．9. 如图所示，下列用电器的工作电流最接近4A 的是 A .家用电冰箱 B. 电视机 C.节能灯 D.电压力锅 【答案】D【解析】【详解】A 、家用电冰箱的电功率约为200W ，由I=P U得，电冰箱的电流约为1A ，故A 错；B 、电视机的电功率约为100W ，由I=P U 得，电视机的电流约为0.5A ，故B 错；C 、节能灯的电功率约为10W ，由I=P U得，节能灯的电流约为0.05A ，故C 错；D 、电压力锅的电功率约为900W ，由I=P U 得，电压力锅的电流约为4A ，故D 正确．故选D ．【点睛】了解一些家用电器的工作电流．10. 下面的四个电路图中，开关S 闭合后，能使灯泡L 1和L 2都正常发光的是（） A. B.C. D.【答案】D【解析】【详解】A.开关S 闭合后,电源短路；B.没有电源，灯无法发光；C.开关S闭合后，L1被短路，只有L2发光；D.开关S闭合后，L1和L2都正常发光．11. 如图所示的四个电路图中与实物图相对应的是（）A. B.C. D.【答案】C【解析】【详解】从实物图可以看出，两只灯泡并联，开关控制其中一条支路；A．两只灯泡串联，开关控制整个电路，不合题意；B．开关闭合后，一只灯泡被短路，不合题意；C．两只灯泡并联，开关控制一条支路，符合题意；D．两只灯泡并联，开关控制干路，不符合题意。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第十五章电路与电流习题
一、选择题。
1、以下说法中正确的是( )
A.只有固体与固体之间相互摩擦才会摩擦起电；
B.把A和B摩擦， A带负电，B带正电，则A原子核束缚电子的本领一定比B强；
C.分别用丝线吊起两个小球，互相靠近时若相互吸引，则它们一定带异种电荷
D.用丝绸摩擦过的玻璃棒靠近一个用细线吊起的塑料小球，小球被推开，小球一定带负电
2、有四个小球甲、乙、丙、丁,已知甲带负电,乙排斥甲,丙吸引乙,丁吸引丙，则丁球（）
A、一定不带电；
B、一定带负电；
C、一定带正电；
D、带电或不带电均有可能
3、用与丝绸摩擦过的玻璃棒去接触验电器的金属球，验电器的金属箔片就张开一定的角度那么，以下说法中正确的是( )
A.在验电器的两张金属箔片上，分别带上了异种电荷
B.当丝绸与玻璃棒摩擦时，玻璃棒失去了电子
C.由于玻璃棒能够带电，所以它是导体
D.丝绸与玻璃棒之间的摩擦起电实际上创造了电荷
4、以下文具在通常情况下属于导体的是（）
A、钢尺
B、橡皮
C、胶带纸
D、塑料袋
5、如图所示的电路中，为使灯L1与L2并联，应（）
A．闭合开关S1、S2，断开S3
B．闭合开关S1、S3，断开S2
C．闭合开关S2、S3，断开S1
D．同时闭合开关S1、S2、S3
6、如图所示的电路，以下说法正确的是（）
A、该电路属于串联电路
B、该电路属于并联电路
C、L1与L2并联之后再与L3串联
D、L1与L3并联之后再与L2串联
7、保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了。
如图所示符合要求的电路是（）
A． B．
C． D．
8、楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。
科研人员利用光敏材料制成“光控开关”，天黑时自动闭合，天亮时自动断开。
利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合，无人走动没有声音时，自动断开。
若将这两个开关配合使用（如图），就可以使楼道灯变得“智能化”，这种“智能”电路正确的是（）
9、下列用电器正常工作时，电流最大的是（）
A. 电子计算机
B.农村常用的电动机 c. 20寸彩电 D. 100w大灯泡
10、用毛皮摩擦过的的气球能粘在墙面上不掉下来，下列现象与其实质相同的是（）
A．寒冷的冬天用湿手摸户外的金属单杠，手会被粘上
B．在干燥的天气里，用塑料梳子梳头发时，头发会被梳子粘起
C．两个铅柱底面削平挤压后能粘在一起
D．电视里讲解棋类比赛时，棋子可以粘在竖直悬挂的棋盘上
11、如图为通电电路中一段导线内的电荷分布示意图。
●表示带正电的原子核，θ表示带负电的自由电子。
关于导线中电荷的定向移动方向，正确的说法是（）
A 、两种电荷都向左定向移动
B 、两种电荷都向右定向移动
C 、●不做定向移动，θ向左定向移动
D 、●不做定向移动，θ向右定向移动
12、图为路口交通指示灯的示意图。
指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。
据你对交通指示灯的了解可知( )
A．红灯、黄灯、绿灯是串联的
B．红灯、黄灯、绿灯是并联的
C．红灯与黄灯并联再与绿灯串联
D．绿灯与黄灯并联后再与红灯串联
13、击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮，下面能反映这种原理的电路是（）
14、小轿车上大多都装有一个指示灯，用它提醒乘客或司机车门是否关好。
四个车门中只要有一个车门没关好（相当一个开关断开），该指示灯就会放光。
下图为小明同学设计的模拟点路图，你认为最符合要求的是（）
15、如图所示的电路中，开关S1和S2都闭合时，电流表A2和A1的读数之比为5:2，那么通过灯泡L1和通过灯泡L2的电流之比是（）
A．5：2 B．3：2 C．2：3 D．7：5
16、某单位为了两个办公室相互传呼方便，在两个办公室里各装了一个电铃，
要使两办公室的任何一方按一下开关，就能使对方室内的电铃发声，正确的
电路图应是下图所示的（）
二、填空题
17、电荷间的相互作用规律是：；原子由
组成；对人体安全的电压。
18、丝绸摩擦过的玻璃棒带电，是因为玻璃棒在摩擦过程中电子，若是把它和不带电的验电器金属球接触，会发现验电器金属箔张开，原因是。
若将另一带电小球与验电器金属球接触，发现箔片夹角先减小再张开，则此带电小球带电。
19、在电学实验中，电流表应该（填“串联”或“并
联”）在电路中。
如图所示的电流表，若量程为0-3A，则表示
的电流为 A。
第十五章电路与电流习题答案
选择题：BDBAB BAABB CBDCC C
填空题：17、同种电荷互相排斥，异种电荷互相吸引；原子核和电子；不高于36V；
18、正；失去；同种电荷互相排斥；负；
19、串联；1.5;。
