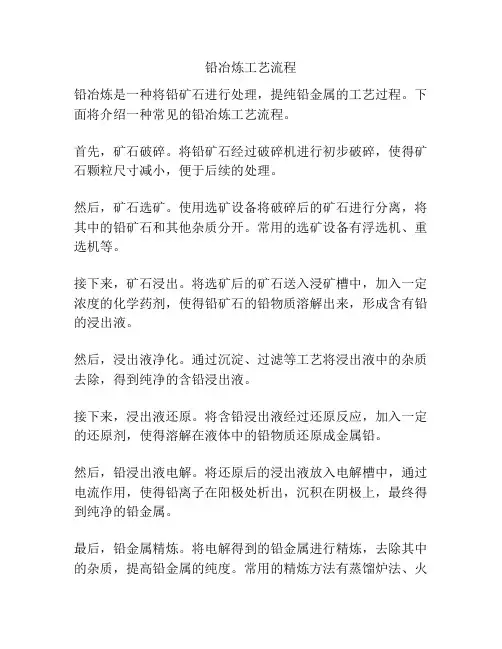

铅冶炼工艺流程铅冶炼是一种将铅矿石进行处理，提纯铅金属的工艺过程。
下面将介绍一种常见的铅冶炼工艺流程。
首先，矿石破碎。
将铅矿石经过破碎机进行初步破碎，使得矿石颗粒尺寸减小，便于后续的处理。
然后，矿石选矿。
使用选矿设备将破碎后的矿石进行分离，将其中的铅矿石和其他杂质分开。
常用的选矿设备有浮选机、重选机等。
接下来，矿石浸出。
将选矿后的矿石送入浸矿槽中，加入一定浓度的化学药剂，使得铅矿石的铅物质溶解出来，形成含有铅的浸出液。
然后，浸出液净化。
通过沉淀、过滤等工艺将浸出液中的杂质去除，得到纯净的含铅浸出液。
接下来，浸出液还原。
将含铅浸出液经过还原反应，加入一定的还原剂，使得溶解在液体中的铅物质还原成金属铅。
然后，铅浸出液电解。
将还原后的浸出液放入电解槽中，通过电流作用，使得铅离子在阳极处析出，沉积在阴极上，最终得到纯净的铅金属。
最后，铅金属精炼。
将电解得到的铅金属进行精炼，去除其中的杂质，提高铅金属的纯度。
常用的精炼方法有蒸馏炉法、火法等。
整个铅冶炼工艺流程中，涉及到了破碎、选矿、浸出、净化、还原、电解和精炼等多个环节。
每个环节都有相应的设备和工艺要求，以确保铅金属的提纯和生产效率。
在实际生产中，还需要考虑环保和安全等因素。
铅冶炼会产生一定的废水和废气，需要经过处理才能排放。
此外，还需要进行安全操作，避免铅矿石和化学药剂对人员和环境产生危害。
总之，铅冶炼工艺流程是一个复杂的过程，需要经过多个环节处理和各种设备的协同作用。
随着科技的发展，铅冶炼工艺也在不断改进，以提高生产效率和资源利用率。
铅冶炼工艺流程范文
铅冶炼工艺流程范文铅冶炼是将含铅矿石经过一系列的工艺流程进行提纯和精炼，最终得到纯度较高的铅金属的过程。
下面是介绍铅冶炼工艺流程的详细步骤。
1.矿石破碎和磨矿：首先，将含铅矿石进行破碎和磨矿，使其颗粒度适合进一步的处理。
这一步通常使用颚式破碎机和球磨机进行。
2.浮选分离：将磨碎后的矿石与水混合并加入气泡剂，通过浮选机进行浮选分离。
由于铅矿与气泡剂的亲和力不同，可以使含铅矿石浮在液体表面，而其他矿石沉在底部，实现分离。
3.精选：将浮选分离得到的含铅矿石进一步进行精选，以去除杂质。
通常采用重力浮选、电选和磁选等方法，根据矿石的特性选择合适的方法。
4.煅烧：经过精选的含铅矿石进行煅烧处理。
煅烧是指将矿石放入高温炉中进行加热，使矿石中的硫分子脱离矿石，转化为氧化硫气体，然后从矿石中释放出来。
这样可以降低矿石中的硫含量。
5.炼铅炉：煅烧后的矿石被输送到炼铅炉中进行进一步处理。
炼铅炉通常采用反射炉或旋风炉。
矿石通过炉内的矿石料层不断降低，同时加入煤和石灰石，形成熔融的炼渣和金属铅。
6.溶炼：金属铅被输送到溶炼炉中，进行进一步的提纯和精炼。
通常采用低温脱硫、半球炉和精炼炉等工艺方法，去除金属铅中的杂质，提高纯度。
7.铸造和冷却：铅液经过精炼后，通过铅水道进入铸造机中，进行铅块的铸造。
铸造后的铅块需要经过冷却处理，使其快速冷却至室温。
8.检测和包装：冷却的铅块经过外观检查、化学成分分析和物理性能测试等检测，确保铅块达到规定的质量标准。
合格的铅块经过包装处理，储存和运输到使用地点。
以上是铅冶炼的一般工艺流程，具体的步骤和工艺参数会根据矿石的品位和工艺要求有所差异。
另外，为了保护环境和减少对人体的危害，现代铅冶炼工艺还需要配备污染治理设备，如烟气净化系统和废水处理设备，以满足环境保护的要求。
废铅冶炼工艺流程

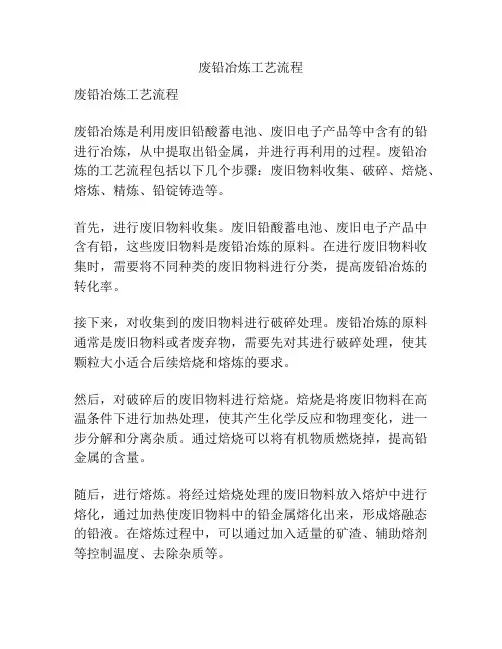

废铅冶炼工艺流程废铅冶炼工艺流程废铅冶炼是利用废旧铅酸蓄电池、废旧电子产品等中含有的铅进行冶炼，从中提取出铅金属，并进行再利用的过程。
废铅冶炼的工艺流程包括以下几个步骤：废旧物料收集、破碎、焙烧、熔炼、精炼、铅锭铸造等。
首先，进行废旧物料收集。
废旧铅酸蓄电池、废旧电子产品中含有铅，这些废旧物料是废铅冶炼的原料。
在进行废旧物料收集时，需要将不同种类的废旧物料进行分类，提高废铅冶炼的转化率。
接下来，对收集到的废旧物料进行破碎处理。
废铅冶炼的原料通常是废旧物料或者废弃物，需要先对其进行破碎处理，使其颗粒大小适合后续焙烧和熔炼的要求。
然后，对破碎后的废旧物料进行焙烧。
焙烧是将废旧物料在高温条件下进行加热处理，使其产生化学反应和物理变化，进一步分解和分离杂质。
通过焙烧可以将有机物质燃烧掉，提高铅金属的含量。
随后，进行熔炼。
将经过焙烧处理的废旧物料放入熔炉中进行熔化，通过加热使废旧物料中的铅金属熔化出来，形成熔融态的铅液。
在熔炼过程中，可以通过加入适量的矿渣、辅助熔剂等控制温度、去除杂质等。
接着，对熔融态的铅液进行精炼处理。
精炼是指通过物理和化学方法分离铅液中的杂质，提高铅金属的纯度。
常见的精炼方法包括真空蒸馏法、电子束加热法等，可以去除铅液中的氧化铅、硫、锑等杂质。
最后，将精炼后的铅液铸造成铅锭。
将精炼后的铅液倒入铅锭模具中，冷却凝固后取出，即可得到铅锭。
铅锭的形状和重量可以根据实际需要进行设计，一般为长方体或圆柱形。
废铅冶炼工艺流程中的每一步都至关重要，各个环节的控制和优化可以进一步提高废铅冶炼的效率和质量。
同时，在整个冶炼过程中需要严格控制废铅产生的废气、废水和固体废弃物的排放，确保环境污染最小化。
废铅冶炼的再利用，不仅有助于资源的循环利用，还可以减少废旧物料对环境的污染。
火法炼铅工艺
火法炼铅工艺火法炼铅工艺是一种常用的金属冶炼工艺，主要用于铅矿石的冶炼。
本文将介绍火法炼铅的工艺流程、设备及对环境的影响。
一、工艺流程：火法炼铅工艺的主要步骤包括碎矿、浮选、烧结、还原、脱硫、炼出等环节。
1. 碎矿：将铅矿石经过破碎和磨矿处理，使其颗粒度适宜进一步处理。
2. 浮选：利用浮选法选别矿石中的杂质，以提高铅的品位。
经过浮选处理，矿石中的硫化铅和杂质被分离，得到精矿。
3. 烧结：将浮选得到的铅精矿与焦炭混合，添加适量的草木灰等助熔剂，经过烧结的高温煅烧处理，使精矿颗粒熔结成为烧结块。
4. 还原：将烧结块放入高温还原炉中，加入石灰和焦炭作为还原剂，将精矿中的氧化铅还原为金属铅。
在还原的过程中，金属铅被蒸发出来，通过冷凝收集。
5. 脱硫：通过向还原炉中加入适量的空气氧化剂，将还原反应中形成的二氧化硫气体进行氧化反应，以除去气体中的硫化物。
6. 炼出：将经过还原和脱硫处理的金属铅熔融炼制，去除其中的杂质和不溶性物质。
经过过滤、离心、冷却等处理，获得纯净的铅液。
二、设备：火法炼铅工艺需要使用的主要设备有碎矿机、浮选机、烧结机、还原炉等。
其中，还原炉是整个工艺中最重要的设备，需要具备高温煅烧和还原铅精矿的能力。
三、环境影响：火法炼铅工艺对环境产生的影响主要有以下几个方面：1. 废气排放：火法炼铅过程中产生大量的废气，主要包括二氧化硫气体。
这些废气中的二氧化硫是一种有害气体，对环境和人体健康都有较大的危害。
2. 废水排放：在火法炼铅过程中，会产生大量的废水，其中含有金属离子和酸性物质。
这些废水需要经过处理后才能排放，否则会对水源和周围的土壤产生污染。
3. 固体废弃物处理：火法炼铅过程中产生的固体废弃物包括矿渣、烟尘等。
这些固体废弃物需要进行妥善处理，以防止对土地和水源造成污染。
为了减少火法炼铅工艺对环境的影响，需要采取相应的环保措施，如加装废气处理设备、建立废水处理系统、合理处置固体废弃物等。
同时，还需要加强监管和管理，确保生产过程中的废物排放符合环境保护要求。
铅冶炼工艺设计流程
铅冶炼工艺流程选择氧气底吹熔炼—鼓风炉还原法和浸没式顶吹〔ISA或Ausmelt熔炼—鼓风炉还原法在工艺上都是将冶炼的氧化和还原过程分开,在不同的反应器上完成,即在熔炼炉内主要完成氧化反应以脱除硫,同时产出一部分粗铅和高铅渣。
高铅渣均是通过铸渣机铸成块状再送入鼓风炉进行还原熔炼,产出的粗铅送往精炼车间电解,产出的炉渣流至电热前床贮存保温,前床的熔渣流入渣包或通过溜槽进入烟化炉提锌。
随着我国对节能减排和清洁生产政策的不断贯彻落实,上述工艺的弊端也显现出来,鼓风炉还原高铅渣块,液态高铅渣的潜热得不到利用,还要消耗大量的焦炭,随着焦炭价格的提升,炼铅成本居高不下。
电热前床消耗大量的电能和石墨材料,也增加了冶炼成本,同时需要占用大量的土地和投资。
为了适应环保、低炭、节能降耗的需求,新的技术不断出现,目前在XX省济源豫光金铅,金利公司、万洋集团各自采用的液态高铅渣直接还原的三种炉型代表了我国铅冶炼发展的最高水平。
一、豫光金铅底吹还原工艺：取消鼓风炉,不用冶金焦,实现液态渣直接还原,与原有富氧底吹炉氧化段一起,形成完整的液态渣直接还原工业化生产系统。
具体技术方案为：铅精矿、石灰石、石英砂等进行配料混合后,送入氧气底吹炉熔炼,产出粗铅、液态渣和含尘烟气。
液态高铅渣直接进入卧式还原炉内,底部喷枪送入天然气和氧气,上部设加料口,加煤粒和石子,采用间断进放渣作业方式。
天然气和煤粒部分氧化燃烧放热,维持还原反应所需温度,气体搅拌传质下,实现高铅渣的还原。
工艺流程如图1。
图1 豫光炼铅法的工艺流程图生产实践效果8万t/a熔池熔炼直接炼铅环保治理工程主要包括以豫光炼铅法为主的粗铅熔炼系统、大极板电解精炼系统和余热蒸汽回收利用系统等。
项目09年2月正式开工,09年8月进行设备安装,20XX 元月开始空车调试,3月28日熔炼系统氧化炉点火烘炉。
目前氧化炉、还原炉、烟化炉、硫酸及制氧系统均正常生产,经几个月的生产检验,各项环保指标优于国标,技经指标达设计水平。
粗铅火法精炼的工艺流程
粗铅火法精炼的工艺流程以粗铅火法精炼的工艺流程为标题，写一篇文章。
粗铅火法精炼是一种常见的铅冶炼工艺，用于提取和精炼铅金属。
下面将介绍粗铅火法精炼的工艺流程。
一、铅矿破碎和磨矿将原料铅矿进行破碎和磨矿处理，将其细化成粉末。
这一步骤旨在增大铅矿的表面积，便于后续的矿石浸取和反应过程。
二、矿石浸取将磨碎后的铅矿与稀硫酸等酸性溶液进行反应浸取。
这一步骤的目的是将铅矿中的铅物质溶解出来，形成铅离子溶液。
三、铅离子还原将铅离子溶液进行还原反应，使铅离子还原为金属铅。
通常采用焙烧法或碳还原法进行。
焙烧法是指将铅离子溶液与还原剂一起加热，使还原剂与铅离子反应生成金属铅。
碳还原法是指将铅离子溶液与炭粉混合后加热，使炭粉与铅离子反应生成金属铅。
四、铅金属精炼经过还原反应后，得到的金属铅中可能还含有杂质。
为了提高铅金属的纯度，需要进行精炼。
精炼通常采用火法精炼或电解精炼。
火法精炼是指将金属铅加热至一定温度，使其中的杂质氧化并形成气体，然后通过冷却和凝固将杂质分离出去。
电解精炼是指将金属铅作为阳极，在电解槽中进行电解，使杂质被电解掉，从而提高铅金属的纯度。
五、铅金属浇铸经过精炼后，得到的铅金属可以进行浇铸成型。
浇铸可以根据需要选择不同的形状和尺寸，用于制造各种铅制品，如铅板、铅管、铅合金等。
六、废渣处理在粗铅火法精炼的过程中，会产生一定的废渣。
这些废渣中可能含有一些有害物质，需要进行安全处理。
废渣处理通常包括固化、中和、焚烧等步骤，以将有害物质固化、中和或破坏，降低对环境的影响。
总结：粗铅火法精炼是一种常见的铅冶炼工艺，通过铅矿破碎和磨矿、矿石浸取、铅离子还原、铅金属精炼、铅金属浇铸和废渣处理等步骤，可以提取和精炼铅金属，并制造各种铅制品。
在整个过程中，需要注意安全环保，对废渣进行正确处理，以减少对环境的污染。
经过粗铅火法精炼，可以获得高纯度的铅金属，为各种应用提供优质的原材料。
铅冶炼工艺流程
铅冶炼工艺流程选择氧气底吹熔炼—鼓风炉还原法和浸没式顶吹（ISA或Ausmelt）熔炼—鼓风炉还原法在工艺上都是将冶炼的氧化和还原过程分开，在不同的反应器上完成，即在熔炼炉内主要完成氧化反应以脱除硫，同时产出一部分粗铅和高铅渣。
高铅渣均是通过铸渣机铸成块状再送入鼓风炉进行还原熔炼，产出的粗铅送往精炼车间电解，产出的炉渣流至电热前床贮存保温，前床的熔渣流入渣包或通过溜槽进入烟化炉提锌。
随着我国对节能减排和清洁生产政策的不断贯彻落实，上述工艺的弊端也显现出来，鼓风炉还原高铅渣块，液态高铅渣的潜热得不到利用，还要消耗大量的焦炭，随着焦炭价格的提升，炼铅成本居高不下。
电热前床消耗大量的电能和石墨材料，也增加了冶炼成本，同时需要占用大量的土地和投资。
为了适应环保、低炭、节能降耗的需求，新的技术不断出现，目前在河南省济源豫光金铅，金利公司、万洋集团各自采用的液态高铅渣直接还原的三种炉型代表了我国铅冶炼发展的最高水平。
一、豫光金铅底吹还原工艺：取消鼓风炉，不用冶金焦，实现液态渣直接还原，与原有富氧底吹炉氧化段一起，形成完整的液态渣直接还原工业化生产系统。
具体技术方案为：铅精矿、石灰石、石英砂等进行配料混合后，送入氧气底吹炉熔炼，产出粗铅、液态渣和含尘烟气。
液态高铅渣直接进入卧式还原炉内，底部喷枪送入天然气和氧气，上部设加料口，加煤粒和石子，采用间断进放渣作业方式。
天然气和煤粒部分氧化燃烧放热，维持还原反应所需温度，气体搅拌传质下，实现高铅渣的还原。
工艺流程如图1。
图1 豫光炼铅法的工艺流程图生产实践效果8万t/a熔池熔炼直接炼铅环保治理工程主要包括以豫光炼铅法为主的粗铅熔炼系统、大极板电解精炼系统和余热蒸汽回收利用系统等。
项目09年2月正式开工，09年8月进行设备安装，2010年元月开始空车调试，3月28日熔炼系统氧化炉点火烘炉。
目前氧化炉、还原炉、烟化炉、硫酸及制氧系统均正常生产，经几个月的生产检验，各项环保指标优于国标，技经指标达设计水平。
铅矿冶炼技术及工艺流程
铅矿冶炼技术及工艺流程
一、铅矿冶炼技术
1、铅矿冶炼技术
2、冶炼原料
铅矿冶炼原料可以由多种不同的铅矿获得，如铅滩矿、铅锌碱活矿、
红土矿和褐矿等。
3、消耗材料
冶炼过程中需要消耗化学药剂，主要有烯醇、氧化铅、酸化剂和活性
炭等，以及烟煤等燃料。
4、冶炼设备
冶炼设备主要有烧结炉、熔炼炉、精炼炉、合金炉、快冷炉、粉碎机、磨粉机等。
二、铅矿冶炼工艺流程
1、烧结
将原料加入到烧结炉中，加入一定量的化学药剂，加热至一定温度，
使矿石中的铅和其他有机物质熔融，形成新的物质，并将杂质固定在熔炉
内的冰壁上，减少熔炉内熔炉熔渣的产量。
2、熔炼
烧结后的矿石经过粉碎后，进入熔炼炉进行熔炼，加热至一定温度后，将熔矿产物进行熔融，形成铅金属液，并将杂质沉淀在底部，形成熔渣。
3、浸出精炼
将熔炼后的铅金属液浸入特殊的溶液中，使其中的金属元素溶解。
