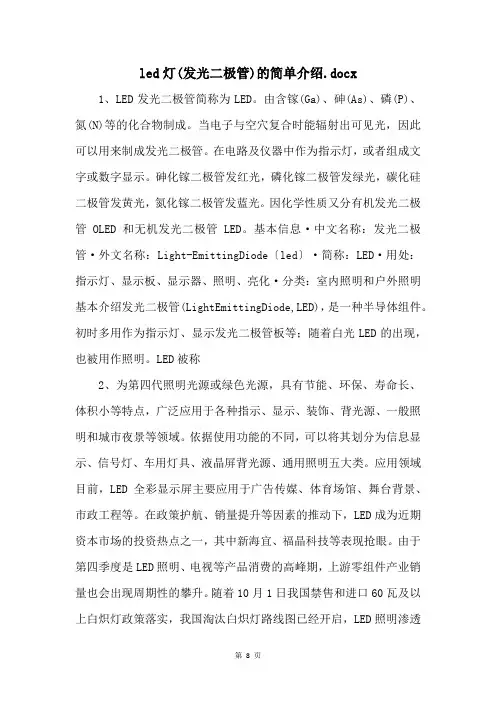

led灯(发光二极管)的简单介绍.docx

led灯(发光二极管)的简单介绍.docx

led灯(发光二极管)的简单介绍.docx1、LED发光二极管简称为LED。

由含镓(Ga)、砷(As)、磷(P)、氮(N)等的化合物制成。

当电子与空穴复合时能辐射出可见光,因此可以用来制成发光二极管。

在电路及仪器中作为指示灯,或者组成文字或数字显示。

砷化镓二极管发红光,磷化镓二极管发绿光,碳化硅二极管发黄光,氮化镓二极管发蓝光。

因化学性质又分有机发光二极管OLED和无机发光二极管LED。

基本信息·中文名称:发光二极管·外文名称:Light-EmittingDiode〔led〕·简称:LED·用处:指示灯、显示板、显示器、照明、亮化·分类:室内照明和户外照明基本介绍发光二极管(LightEmittingDiode,LED),是一种半导体组件。

初时多用作为指示灯、显示发光二极管板等;随着白光LED的出现,也被用作照明。

LED被称2、为第四代照明光源或绿色光源,具有节能、环保、寿命长、体积小等特点,广泛应用于各种指示、显示、装饰、背光源、一般照明和城市夜景等领域。

依据使用功能的不同,可以将其划分为信息显示、信号灯、车用灯具、液晶屏背光源、通用照明五大类。

应用领域目前,LED全彩显示屏主要应用于广告传媒、体育场馆、舞台背景、市政工程等。

在政策护航、销量提升等因素的推动下,LED成为近期资本市场的投资热点之一,其中新海宜、福晶科技等表现抢眼。

由于第四季度是LED照明、电视等产品消费的高峰期,上游零组件产业销量也会出现周期性的攀升。

随着10月1日我国禁售和进口60瓦及以上白炽灯政策落实,我国淘汰白炽灯路线图已经开启,LED照明渗透率将不断提升。

业内人士表示,仅白炽灯替代市场每年就将新增120亿只以上灯源需求。

LED3、市场前景宽阔LED产品主要应用于背光源、彩屏、室内照明三大领域。

应用领域目前,LED全彩显示屏主要应用于广告传媒、体育场馆、舞台背景、市政工程等。

发光二极管LED三极管

发光二极管LED三极管

发光二极管LED三极管
发光二极管LED是一种由发光二极管(Light Emitting Diode,LED)和三极管(Bipolar transistor,BJT)组成的电子器件,它可以用来控
制特定的电路,以及产生单色或多色的可见光。

发光二极管LED三极管是
一种用来识别特定电路的电子器件,它可以根据电路的电压来控制LED的
亮度。

发光二极管LED三极管包括三部分:输入控制端、发光二极管和三极管。

其中,输入控制端由一个电位器,一个开关电源和一个电阻组成,电
位器用来调整LED的亮度,开关电源和电阻作用是控制输入电压的幅度,
从而使LED接收正确的电压。

发光二极管是将电能变换为光能的器件,由
于它具有良好的光效率,一般能够提供低功耗,并且易于安装。

三极管是
用来控制的主要电子器件,它可以控制输入的电压和电流,从而调节LED
的亮度。

发光二极管LED三极管主要用在一些节能灯,比如节能灯和LED灯,
它可以控制LED的亮度,提供节能效果,减少耗能。

此外,发光二极管LED三极管也可以用于色彩渐变的控制,可以实现不同颜色的变换,如红色、绿色和蓝色的渐变。

此外,它还可以用在监控系统和安全系统中,通
过控制关键设备的发光亮度来增强安全性。

LED发光二极管

LED发光二极管

光学性能测试
利用积分球、光谱仪等设备对LED进 行光通量、色温、显色指数等光学性 能测试。
可靠性测试
对LED进行高温、低温、湿热等环境 适应性测试,以及开关寿命、抗静电 能力等可靠性测试。
筛选与分档
根据测试结果对LED进行筛选,将性 能相近的LED分在同一档次,以便后 续应用。

04
LED发光二极管应用电路 设计
基本原理
LED的核心部分是由P型半导体和N型半导体组成的晶片,在P型半导体和N型半导体之间有一个过渡层,称为PN 结。在某些半导体材料的PN结中,注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来 ,从而把电能直接转换为光能。
发展历程及现状
发展历程
自20世纪60年代初期诞生以来,LED经历了从指示灯、数码 管到显示屏、照明等应用领域的发展过程。随着技术的不断 进步,LED的性能不断提高,应用领域也不断拓宽。
04
推动智能化发展,实现 LED照明系统的远程控 制和智能化管理。
THANK YOU
感谢观看
市场前景
随着全球能源短缺和环保意识的提高,LED作为一种节能环保的照明产品,其市场前景非常广阔。未 来,随着技术的不断进步和应用的不断拓展,LED的市场份额将继续扩大,同时LED也将向着更高亮 度、更低能耗、更长寿命的方向发展。
02
LED发光二极管结构与特 性
基本结构组成
01
02
芯片
LED发光的核心部分,由半导 体材料制成。
LED发光二极管
目录
• LED发光二极管概述 • LED发光二极管结构与特性 • LED发光二极管制造技术 • LED发光二极管应用电路设计 • LED发光二极管性能评价与选型指南 • LED发光二极管市场前景与行业趋势分析

发光二极管资料范文

发光二极管资料范文

发光二极管资料范文
概述
发光二极管(LED,Light Emitting Diode)是一种通过将能量转化为光的器件。

它通常由半导体材料组成,当电流通过半导体材料时,它产生可见或不可见的光。

LED产生非常少的电热量,因此它们是高效率照明技术的有力竞争者。

由于LED的高可靠性,使用寿命长,便宜,它正在成为新一代的照明技术,已被广泛应用于车辆,船只,发光字,广告牌,流行饰品,办公室,卫生间,安全系统,航空航天,舞台照明,取暖设施,照相机,显示器,手持计算机,智能手机,商业冰箱,空气净化器,太阳能组件等。

<img src="1.png">
优点
1)高效率:LED是高效照明技术的有力竞争者,可以转换较少能量为大量光,效率高达90%左右。

2)长期可靠性:LED有更长的使用寿命,通常在50,000小时以上。

3)节能环保:LED使用更少的能源可以产生大量的光,可以减少对环境的污染,有助于减少未来能源的需求。

发光二极管(LED)简介

发光二极管(LED)简介

步骤
工艺
A
先在GaP 衬底上外延生长一层较 厚的N型重掺杂的GaP :N
再生长一层P型掺杂的GaP 外延层
B
C
将圆片正面与背面金属化,并将 其正面蚀刻出电极图形即可
举例:蓝光LED的工艺
基板
N_GaN 基板
P_GaN N_GaN 基板
蚀刻
N型接触
P型接触
金垫
二氧化硅
切割 上视图
切割 侧视图
X=0.2 X=0.35
三元化合物 Ga PX As 1-X
Ga As
0.8P0.2
禁带宽度
1.66EV 1.848EV
波长与颜色
GaAs0.65P0.35
λ =747nm 红色 λ =671nm 橙色
由此可见,调节X的值就能改变材料的能级结
构,即改变LED的颜色。此即所谓的能带工程
关于PN结的一些基本概念
LED的主要市场(续1)
背光源市场:LED作为背光源已普遍运用于 手机、电脑、手持掌上电子产品及汽车、飞机 仪表盘等众多领域。 交通灯市场:由于红、黄、绿光LED有亮度高、 寿命长、省电等优点,在交通信号灯市场的需 求大幅增加。厦门市自2000年采用第一座LED 交通信号灯后,如今全市100多座交通信号灯 已有近70%更换为LED,上海市则明文规定, 新上的交通信号灯一律采用LED。
LPE工艺原理
溶质原子在溶液中的溶解度与温度有关, 他随着溶剂温度的降低而降低。在某一 温度下的饱和溶液,若持续降温即成过 饱和溶液,在其过饱和度达到一定程度 后,溶液中会自发成核。如在自发成核 前往溶液中放入晶种,则晶种会逐渐长 大。LPE就是利用过饱和溶液中溶质原子 定向析出而进行晶体生长的一种方法。

发光二极管LED介绍

发光二极管LED介绍

发光二极管LED介绍发光二极管(LED)是一种半导体发光器件,由一个p型半导体和一个n型半导体构成的,具有单向导电性。

LED通过在p-n结处施加正向电压时,电子会从n型半导体的导带跃迁到p型半导体的价带,导致电子和空穴复合并释放能量而发光。

LED具有以下几个主要特点:1.高效:相比传统光源,LED的电光转换效率更高。

目前市场上的LED芯片的光电转换效率可以达到20-30%左右。

这使得LED在能源消耗方面更具优势。

3.节能:LED的能耗非常低,相较于白炽灯和荧光灯可以节能80%以上。

这对于节约能源和减少温室气体排放非常有益。

4.快速启动:与传统的光源相比,LED灯具具有快速启动的优点。

在瞬间亮起,无需预热时间。

5.抗震性好:LED芯片采用的是固态发光器件,没有玻璃壳体和薄玻璃管等易碎物质,抗震性能较强。

6.尺寸小:LED芯片的尺寸比较小,非常适合微型化灯具设计,可以用于各种复杂形状的灯具。

7.颜色丰富:通过对LED芯片进行不同材料的掺杂和处理,可以实现不同颜色的发光,包括红、绿、蓝、黄、橙、紫等,还可以实现多彩变化的灯光效果。

8.环保:LED不含有对环境有害的汞和铅等重金属,不会对环境造成污染。

并且LED可以进行可靠的回收和再利用。

除了以上特点,LED还有一些应用方面的优势。

例如:1.室内照明:LED灯具可以提供高质量的照明效果,可以调节亮度和颜色,并且有较好的光色还原性。

由于其高效、节能的特点,逐渐取代传统的照明光源,成为室内照明的主流选择。

2.屏幕显示:LED在显示行业中应用广泛,例如LED电视、显示屏和背光源等。

其高亮度、高对比度和高刷新率等特点,使得LED显示具有更好的图像质量,广泛应用于广告牌、室内外大屏幕等领域。

3.交通信号:LED具有快速响应和长寿命的优势,逐渐替代传统的交通信号灯,提供更可靠的信号指示。

4.汽车照明:LED在汽车照明方面的应用也非常广泛,例如车灯、日间行车灯、转向灯等。

发光二极管技术介绍

发光二极管技术介绍
医疗
LED在医疗领域也有广泛应用, 如LED手术灯、LED治疗仪等。
02 发光二极管的种类
可见光发光二极管
总结词
可见光发光二极管是应用最广泛的发光二极管,能够发出人类肉眼可见的光线。
详细描述
可见光发光二极管通常由镓、砷、磷等元素组成的化合物,通过电子与空穴的 结合产生光子,发出不同颜色的光线。常见的颜色有红、绿、蓝、黄等。
在需要快速变化的光源或显示器中,LED的高响应速度可以带来更好的视觉效果来自和动态性能。耐冲击和震动
LED具有较强的耐冲击和震动能力, 能够在恶劣的环境条件下稳定工作。
这使得LED在需要承受振动或冲击的 场合,如车辆、船舶、飞机等,成为 理想的光源选择。
低电压工作
LED可以在低电压下工作,通常只需要几伏特的直流电压即可点亮。
LED由半导体材料制成,其核心 是PN结,当正向电流通过时,电 子与空穴结合,释放出能量,并 以光子的形式发出可见光。
发光二极管工作原理
LED的工作原理基于PN结的载流子复合效应。当正向偏置电 压加在LED上时,电流从阳极流向阴极,电子与空穴在PN结 附近相遇并复合,释放出能量,以光子的形式发出可见光。
LED的发光效率随着技术的不断进步 而提高,目前已经广泛应用于各种照 明和显示领域。
长寿命
LED具有较长的使用寿命,通常可达数万小时,大大超过 了传统光源的寿命。
由于LED的寿命长,可以减少更换灯泡和维护的成本,同 时也降低了对环境的影响。
快速响应速度
LED的响应速度非常快,可以在微秒级别内达到最大亮度,使得LED成为高速或 瞬态变化的理想选择。
LED的光输出量与电流成正比,通过调节电流可以控制LED的 光输出。
发光二极管的应用领域

发光二极管(LED)产品介绍_图文(精)

发光二极管(LED)产品介绍_图文(精)

发光二极管(LED产品简介一LED简介•LED(Light Emitting Diode俗称发光二级体或发光二极管,它包含了可见光和不可见光。

属于光电半导体的一类,在结构上包括P极与N极,是一种依靠半导体PN 结发光的光电元件,它分为Lamp系列,Top系列,食人鱼系列,SMD系列,High Power(大功率系列…。

以Lamp来讲,它是由电子原材料(晶片,金线或铝线,支架,银胶或绝缘胶,封装材料(环氧树脂,色剂,扩散剂,以及辅助材料(模条三大材料构成。

•定义:LED就是由电子材料,封装材料,辅助材料联结而成的一个发光的闭路电子元件。

LED主要发光电子物料-晶片•晶片的构成:由金垫,P极,N极,PN结构成。

•晶片的分类:• 1.1按组成分:•二元:如GaAs(砷化镓,GaP(磷化镓等•三元:InGaN(氮化铟镓,GaAlAs(砷化镓铝,GaAsP(磷化镓砷等•四元:AlGaInP(铝钾铟磷.AlGaInAs(铝钾磷砷• 1.2按极性分:•P/N极晶片(正极性N/P极晶片(反极性双电极(蓝,绿,紫光• 1.3按发光类型分:•表面发光型: 光线大部分从晶片表面发出•五面发光型:表面,侧面都有较多的光线射出• 1.4按发光颜色分:•红,橙,黄,黄绿,纯绿,蓝绿,蓝,紫光1.5按晶片的大小尺寸分:8mil 9mil 10mil 12mil (红,橙,黄,黄绿12mil 14mil (蓝,绿,紫光晶片之结构¾晶片的结构¾四大结构P型层, N型层, 基层(Substrate与电极•电极分上电极屯下电极电极材料部分有Al及Au依P型层及N型层的位置,分为两种P型层在上, 则为正极性N型层在上, 则为反极性基层一般为GaAs, GaP,…等晶片之材质及其發光顏色晶片发光原理•晶片是由P层半导体元素,N层半导体元素靠电子移动而重新排列组合成的PN结合体。

也正是这种变化使晶片能够处于一个相对稳定的状态。
