示波器实验报告(共7篇)一、实验目的1.了解示波器的基本原理和工作原理。
2.掌握示波器在电路测试和故障诊断中的应用。
3.学习示波器的操作方法，掌握各项操作技巧。
二、实验原理示波器是用来观察波形的一种仪器。
它以示波管为核心，通过电子束扫描屏幕，形成比较直观的波形图，实现对信号的观测、测量和分析。
示波器一般有模拟示波器和数字示波器两种，本实验采用数字示波器进行测试。
数字示波器以模拟数字转换技术为基础，是一种精确分析波形的仪器。
它接收被测电路中的信号，经过采样后经过模拟数字转换（ADC）转换成数字信号，同时进行多次采样，得到不同时刻下的波形数据，并将其传输到计算机中进行处理和显示。
数字示波器具有显示快、分辨率高、操作方便等优点，适用于对高频信号进行测量和分析。
三、实验内容1.了解示波器的基本操作方法，包括示波器的输入接口、触发系统、扫描方式、显示控制等内容。
2.使用示波器测量不同频率、振幅的正弦信号，并进行分析。
四、实验步骤与数据分析1.测量正弦波(1)将正弦波信号输入示波器的通道1，选择“正弦波”测量模式。
(2)调整示波器的扫描方式、扫描速率和显示控制，以得到清晰的信号波形。
(3)通过示波器测量正弦波的振幅和频率，得出如下数据：振幅：3V频率：50Hz(4)分析得出，正弦波是具有一定周期性的波形，它的幅度和频率可以通过示波器的测量得到。
在实际电路测试和故障诊断中，正弦波可以用作交流信号的测试，并可以通过触发系统实现高精度数据的采样和分析。
2.测量直流信号电压：5V3.测量矩形波和脉冲信号(3)通过示波器测量矩形波和脉冲信号的各项参数，如上升沿和下降沿时间、占空比等，得到实验数据。
五、实验结果本次实验使用数字示波器测量了不同频率、振幅的正弦信号、直流信号、矩形波信号和脉冲信号。
通过对示波器的操作和分析，得出了对信号波形的各项参数，进一步理解了示波器的原理和工作方式，并掌握了数字示波器的操作和应用技巧。
示波器的调节与使用实验报告
示波器的调节与使用实验报告示波器的调节与使用实验报告引言：示波器是一种广泛应用于电子领域的测量仪器，它能够显示电信号的波形和幅度，并通过观察波形来分析电路中的问题。
本实验旨在通过对示波器的调节和使用，掌握示波器的基本操作方法，提高测量的准确性和效率。
一、示波器的调节1. 亮度和对比度调节亮度和对比度是调节示波器显示屏幕亮度和波形清晰度的参数。
在调节亮度时，应使显示屏幕亮度适中，既不过亮也不过暗；对比度应调至能够清晰显示波形的程度。
2. 水平和垂直调节水平和垂直调节是为了使波形在示波器屏幕上居中显示。
水平调节可以通过调节示波器的触发位置来实现，使波形的起始点位于屏幕中央；垂直调节可以通过调节示波器的垂直放大系数来实现，使波形的幅度适合显示在屏幕上。
3. 垂直和水平触发调节垂直触发调节是为了使示波器能够稳定地显示波形，即使在输入信号频率变化时也能保持波形的稳定性。
水平触发调节是为了使示波器能够捕捉到特定的波形，可以通过调节触发电平和触发斜率来实现。
二、示波器的使用1. 波形测量示波器可以测量电信号的频率、幅度、周期等参数。
通过选择合适的测量功能，将示波器的探头连接到电路中，即可实时地测量并显示波形的各项参数。
2. 波形分析示波器可以对电信号的波形进行分析，通过观察波形的形状、幅度、周期等特征，可以判断电路中是否存在问题。
例如，当观察到波形出现失真、幅度不稳定或频率偏移等现象时，可以推断可能存在电路元件损坏或信号干扰等问题。
3. 示波器的触发功能示波器的触发功能可以帮助我们捕捉到特定的波形。
通过设置触发电平和触发斜率，可以使示波器在特定条件下触发并显示波形。
这对于观察频率较高或不稳定的信号尤为重要。
4. 示波器的存储功能示波器通常具有存储功能，可以将测量到的波形保存在示波器内存中或外部存储介质上。
这样可以方便后续的数据分析和比较，也可以将波形导出到计算机或其他设备上进行进一步处理。
结论：通过本次实验，我们深入了解了示波器的调节和使用方法。
示波器的实验报告(共7篇)
篇一：电子示波器实验报告一、名称：电子示波器的使用二、目的：2．学会使用常用信号发生器；掌握用示波器观察电信号波形的方法。
3．学会用示波器测量电信号电压、周期和频率等电参量。
三、器材：2、ee1641b型函数信号发生器/计数器。
四、原理：1、示波器的基本结构：y输入外触发x输入 2、示波管（crt）结构简介：3、电子放大系统：竖直放大器、水平放大器（2）触发电路：形成触发信号。
#内触发方式时，触发信号由被测信号产生，满足同步要求。
#外触发方式时，触发信号由外部输入信号产生。
5、波形显示原理：只在竖直偏转板上加正弦电压的情形示波器显示正弦波原理只在水平偏转板上加一锯齿波电压的情形五、步骤：1、熟悉示波器的信号发声器面板各旋钮的作用，并将各开关置于指定位3、将信号发生器输出的频率为500hz和1000hz的正弦信号接入示波器，通过调整相应的灵敏度开关和扫描速度选择开关，使波形不超出屏幕范围，显示2~3个周期的波形。
4、将time/div顺时针旋到底至"x-y"位置，分别调节y1通道和y2六、记录：七、预习思考：1、示波器上观察到的正弦波形和李萨如图形实际上分别是哪两个波形的合成？答：正弦波形：是两组磁场使电子受力改变运动状态，然后将不同电子打到荧光屏上不同的位置而形成的；2、用示波器观察待测信号波形和用示波器观察李萨如图形时，示波器的工作方式有什么不同？3、当开启示波器的电源开关后，在屏上长时间不出现扫描线或点时，应如何调节各旋钮？八、操作后思考题1、如果y轴信号的频率?x比x轴信号的频率?y大很多，示波器上看到什么情形？相反又会看到什么情形？答：因为 ?y / ?x=nx / ny ,当?x /?y=1:1时，示波器上是一个圆柱，当?x /?y=2:1时，示波器上是一个横向的8，当?x /?y=3:1时，示波器上是三个横向的圆。
所以?y如果越大的话，横向圆的数量就越多。
篇二：示波器的原理与使用实验报告大连理工大学大学物理实验报告院（系）材料学院专业材料物理班级 0705 姓名童凌炜学号 200767025 实验台号实验时间 2008 年 11 月 18 日，第13周，星期二第 5-6 节实验名称示波器的原理与使用教师评语实验目的与要求：（1）了解示波器的工作原理（2）学习使用示波器观察各种信号波形（3）用示波器测量信号的电压、频率和相位差主要仪器设备：yb4320g 双踪示波器， ee1641b型函数信号发生器实验原理和内容： 1. 示波器基本结构电子枪的作用是释放并加速电子束。
示波器的调节实验报告
示波器的调节实验报告实验报告：示波器的调节实验一、实验目的1. 了解示波器的基本原理和使用方法；2. 学习示波器的调节和使用技巧；3. 熟悉示波器的参数设置和调节方法。
二、实验仪器和材料1. 示波器；2. 示波器探头；3. 示波器线缆；4. 平滑信号源。
三、实验步骤1. 连接示波器和信号源：(1) 将示波器电源线插入电源插座，并打开示波器电源开关；(2) 将示波器的地线和信号源的地线连接；(3) 将信号源的正极和示波器的输入端连接，确保连接正确。
2. 调节示波器参数：(1) 打开示波器；(2) 调节示波器的时间基准：使用示波器的TIME/DIV按钮或旋钮，将时间基准调至合适的档位，使波形显示清晰；(3) 调节示波器的垂直灵敏度：使用示波器的VOLTS/DIV按钮或旋钮，将垂直灵敏度调至合适的档位，使波形显示适中；(4) 调节示波器的触发模式：使用示波器的触发模式按钮或旋钮，选择适合触发信号的模式，如外部触发、边沿触发等；(5) 调节示波器的水平位置：使用示波器的HORIZ POSITION按钮或旋钮，将波形水平位置调整到合适的位置，使波形显示完整。
3. 测试示波器性能：(1) 使用示波器的自动测试功能，检测示波器的性能指标，如频率响应、垂直精度、水平精度等；(2) 使用示波器采集不同频率和幅度的信号，观察波形显示情况，分析示波器的动态性能和稳定性。
4. 示波器实际应用：(1) 使用示波器观察电路中的信号波形，如正弦波、方波、脉冲等；(2) 使用示波器测量电路的参数，如电压、频率、相位差等；(3) 使用示波器分析电路中的故障现象，如信号失真、干扰等。
四、实验结果与分析1. 在实验中，我们成功调节了示波器的参数，使得波形显示清晰、稳定；2. 通过自动测试功能和采集不同信号的方式，我们测试了示波器的性能，并对其频率响应、垂直精度、水平精度进行了评估；3. 在实际应用中，我们使用示波器观察了不同信号的波形，成功测量了电路的参数，并分析了电路中的故障现象。
示波器使用实验报告范文2篇
示波器使用实验报告范文示波器使用实验报告范文精选2篇〔一〕示波器使用实验报告1.熟悉示波器的功能和使用方法，掌握示波器的使用技巧；2.理解示波器的原理和构造，掌握示波器的根本性能参数；3.理解示波器在电子测量中的应用，掌握示波器的使用考前须知。
1.示波器；2.信号发生器；3.变压器；4.电阻箱、电容箱、电感箱；5.电缆、插头、连接线等。
1.示波器的根本原理示波器是一种电子测量仪器，可将电信号的波形显示在示波器屏幕上，以便进展分析和测量。
示波器由垂直放大系统和程度扫描系统组成。
当待测信号经过垂直放大系统放大后，送入程度扫描系统，再以一定速度左右扫描，并将扫描的信号通过屏幕显示出来，形成一条连续的波形。
不同的波形形态可以反映出电路中的不同参数和特性。
2.示波器的构造及性能参数示波器通常由示波管、放大器、扫描器、触发电路、时间基准电路、校准电路等局部组成。
其中，示波管是示波器的核心局部，扫描器和时间基准电路决定了示波器的工作特性和测量精度。
示波器的性能参数包括带宽、灵敏度、扫描速度和垂直放大倍数等。
3.示波器的应用在实际电子测量中，示波器被广泛应用于电路测试、信号分析、波形显示等领域。
通过示波器，可以准确地测量电路中的电压、电流、频率、相位等参数，并可以分析电路的稳定性、干扰特性和响应速度等。
1.示波器的根本操作(3) 调节垂直和程度放大系数，以显示信号的适宜波形；(4) 调节触发电路，使信号可以稳定地显示在屏幕上。
2.示波器的性能测试(4) 测量示波器的垂直放大倍数，并记录测试结果。
3.示波器的应用实验(1) 测量电路中的电压、电流、频率等参数，并用示波器显示；(3) 测量电路中的噪声和干扰等参数，并进展分析和处理。
1.示波器的性能测试(1) 带宽测试结果为30MHz，符合示波器的规格要求；(2) 灵敏度测试结果为1mV/Div，符合示波器的规格要求；(3) 扫描速度测试结果为1us/Div，符合示波器的规格要求；(4) 垂直放大倍数测试结果为5F/Div，符合示波器的规格要求。
示波器的校准实验报告

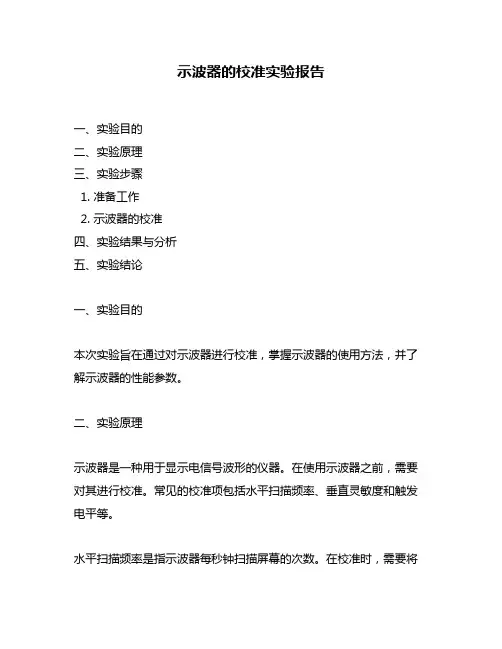

示波器的校准实验报告一、实验目的二、实验原理三、实验步骤1. 准备工作2. 示波器的校准四、实验结果与分析五、实验结论一、实验目的本次实验旨在通过对示波器进行校准，掌握示波器的使用方法，并了解示波器的性能参数。
二、实验原理示波器是一种用于显示电信号波形的仪器。
在使用示波器之前，需要对其进行校准。
常见的校准项包括水平扫描频率、垂直灵敏度和触发电平等。
水平扫描频率是指示波器每秒钟扫描屏幕的次数。
在校准时，需要将水平扫描频率调整到标准值，以保证测量结果的准确性。
垂直灵敏度是指示波器对输入信号幅值变化的响应程度。
在校准时，需要将垂直灵敏度调整到标准值，以保证测量结果的精度。
触发电平是指当输入信号达到某个预定电平时，示波器开始进行显示。
在校准时，需要将触发电平调整到标准值，以保证测量结果的可靠性。
三、实验步骤1. 准备工作（1）将示波器插头插入电源插座，打开电源开关，待示波器预热后进入正常工作状态。
（2）将信号发生器的输出端口与示波器的输入端口相连。
2. 示波器的校准（1）水平扫描频率校准① 将信号发生器设置为正弦波形，频率为1kHz，幅值为5V。
② 调节示波器的水平扫描频率旋钮，使示波器显示出完整的正弦波形。
③ 使用外部标准时基或者内部时基进行校准，并将水平扫描频率调整到标准值。
（2）垂直灵敏度校准① 将信号发生器设置为正弦波形，频率为1kHz，幅值为5V。
② 调节示波器的垂直灵敏度旋钮，使示波器显示出完整的正弦波形。
③ 使用外部标准电压或者内部标准电压进行校准，并将垂直灵敏度调整到标准值。
（3）触发电平校准① 将信号发生器设置为正弦波形，频率为1kHz，幅值为5V。
② 调节示波器的触发电平旋钮，使示波器能够正确地显示出正弦波形。
③ 使用外部标准电压或者内部标准电压进行校准，并将触发电平调整到标准值。
四、实验结果与分析经过校准后，示波器的水平扫描频率、垂直灵敏度和触发电平均已调整到标准值。
在使用示波器进行测量时，需要注意选择合适的测量范围和灵敏度，以保证测量结果的精确性和可靠性。
示波器的使用实验报告
示波器的使用实验报告一、实验目的本实验旨在掌握示波器的使用方法，通过观察不同信号的波形，加深对电子信号的理解。
具体目标如下：1. 掌握示波器的操作方法；2. 能够正确使用示波器观察信号波形；3. 通过对不同信号的观察，提高对电子信号的理解。
二、实验设备与工具1. 示波器；2. 电源适配器；3. 接地线；4. 信号发生器；5. 镊子；6. 纸笔。
三、实验步骤与操作方法1. 打开示波器，并将电源适配器插入电源插座，确保接地线正确接地。
2. 将示波器的探头插孔与信号发生器的输出端连接，确保连接稳定。
3. 将示波器的通道选择开关置于合适的通道，以便观察不同信号的波形。
4. 使用镊子调整信号发生器的输出幅度和频率，观察示波器上的波形变化。
可以通过示波器上的垂直和水平旋钮进行放大和移动，以便更清晰地观察波形。
5. 在观察过程中，需要记录不同信号的波形特点，并做好相关记录。
6. 实验完成后，断开信号发生器与示波器的连接，关闭示波器。
四、实验结果与分析1. 实验结果展示：示波器上的波形图（请在此处插入示波器上的波形图）通过观察示波器上的波形图，可以发现不同信号的波形特点。
例如，正弦波、方波、脉冲波等。
同时，可以通过调整信号发生器的输出幅度和频率，观察示波器上波形的变化情况。
2. 实验结果分析：示波器的使用原理示波器是一种常用的电子测量仪器，通过显示电子信号的波形来分析电路性能。
示波器利用高速电子枪射出的电子束打到荧光屏上，从而在荧光屏上产生对应的图像。
通过调节垂直和水平轴的旋钮，可以放大和移动波形，以便更清晰地观察和分析。
示波器的波形显示具有较高的分辨率和灵敏度，可以用于测量电压、频率、时间等参数。
五、实验总结与思考通过本次实验，我们掌握了示波器的使用方法，并观察了不同信号的波形特点。
通过对比和分析，加深了对电子信号的理解。
在实验过程中，需要注意探头的使用方法、信号发生器的输出幅度和频率的调整以及实验后的清理工作。
示波器的调整和使用实验报告
示波器的调整和使用实验报告示波器的调整和使用实验报告引言：示波器是一种常用的电子测量仪器，广泛应用于电子工程、通信工程、医疗设备等领域。
它可以用来观察和测量电信号的波形、幅度、频率等参数，对于电路故障排除和信号分析有着重要的作用。
本实验旨在通过调整示波器的各项参数，并进行实际测量，掌握示波器的正确使用方法。
一、示波器的基本调整1. 亮度和聚焦调整示波器的亮度和聚焦调整对于显示清晰的波形至关重要。
首先，将亮度调节旋钮逆时针旋转至最低，然后逐渐调节至合适的亮度。
接下来，通过旋转聚焦调节旋钮，使波形显示清晰锐利。
2. 触发调整触发是示波器稳定显示波形的关键。
在进行触发调整前，需选择适当的触发源和触发方式。
通常情况下，选择外部触发源，并将触发方式设置为边沿触发。
然后，通过调节触发电平和触发斜率，使波形能够稳定地显示在屏幕上。
3. 垂直和水平调整垂直调整主要是调节信号的幅度和位置。
首先，将示波器的垂直灵敏度调节旋钮设置为合适的量程，使波形能够占满屏幕。
然后，通过调节垂直位移旋钮，使波形在屏幕上的位置合适。
水平调整主要是调节波形的时间基准和位置。
首先，选择合适的时间基准，例如1ms/div或0.1ms/div，以便观察波形的细节。
然后，通过调节水平位移旋钮，使波形在屏幕上的位置合适。
二、示波器的使用方法1. 测量直流电压示波器可以用来测量直流电压。
首先，将示波器的输入通道连接到待测电路的输出端。
然后，选择合适的量程和耦合方式，例如直流耦合。
最后，通过调整垂直灵敏度和水平基准，观察并记录电压波形。
2. 测量交流电压示波器也可以用来测量交流电压。
与测量直流电压类似，首先将示波器的输入通道连接到待测电路的输出端。
然后，选择合适的量程和耦合方式，例如交流耦合。
最后，通过调整垂直灵敏度和水平基准，观察并记录电压波形。
3. 测量频率和周期示波器可以用来测量信号的频率和周期。
首先，将示波器的输入通道连接到待测信号源。
然后，选择合适的触发源和触发方式。
