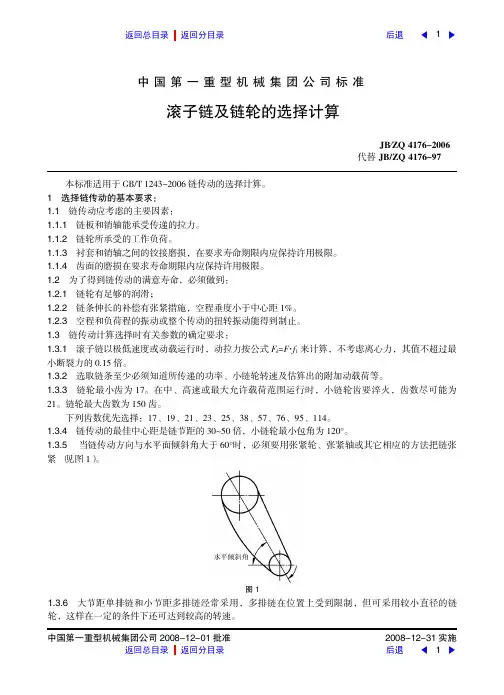

滚子链及链轮的选择计算
中国第一重型机械集团公司标准
滚子链及链轮的选择计算
JB/ZQ 4176-2006代替JB/ZQ 4176-97
中国第一重型机械集团公司
2008-12-01批准
2008-12-31实施本标准适用于GB /T 1243-2006链传动的选择计算。1选择链传动的基本要求：
1.1链传动应考虑的主要因素：
1.1.1链板和销轴能承受传递的拉力。
1.1.2链轮所承受的工作负荷。
1.1.3衬套和销轴之间的铰接磨损，在要求寿命期限内应保持许用极限。1.1.4齿面的磨损在要求寿命期限内应保持许用极限。1.2为了得到链传动的满意寿命，必须做到：1.
2.1链轮有足够的润滑；
1.2.2链条伸长的补偿有张紧措施，空程垂度小于中心距1%。1.2.3空程和负荷程的振动或整个传动的扭转振动能得到制止。1.3链传动计算选择时有关参数的确定要求：
1.3.1滚子链以极低速度或动载运行时，动拉力按公式F d =F
·f 1来计算，不考虑离心力，其值不超过最小断裂力的0.15倍。
1.3.2选取链条至少必须知道所传递的功率、小链轮转速及估算出的附加动载荷等。
1.3.3链轮最小齿为17。在中、高速或最大允许载荷范围运行时，小链轮齿要淬火，齿数尽可能为21。链轮最大齿数为150齿。
下列齿数优先选择：17、19、21、23、25、38、57、76、95、114。1.3.4链传动的最佳中心距是链节距的30~50倍，小链轮最小包角为120°。
1.3.5当链传动方向与水平面倾斜角大于60°时，必须要用张紧轮、张紧轴或其它相应的方法把链张紧（见图1）。
图1
1.3.6大节距单排链和小节距多排链经常采用，多排链在位置上受到限制，但可采用较小直径的链轮，这样在一定的条件下还可达到较高的转速。1
后退
返回分目录返回总目录
小节距和多齿数的链传动比大节距少齿数的链传动产生的噪声和振动要小，故尽可能选用小节距多齿数的链传动。2链传动的计算：
2.1计算参数及符号见表1。
表1
名称符
号单位
转
矩
驱动转速静拉力动拉力总拉力离心力分度圆直径速度齿数节
距
中心距链节数功
率图示功率工况系数(见表2)齿数系数（见图2）
不同齿数的链节数计算系数（见表3）不同齿数中心距计算系数
（见表4）链条单位长度重量
M n F F d
F G F F d v Z 1，Z 2p a X P N P 0f 1f 2f 3f 4q N ·m
r /min N N N N mm m /s mm mm kW kW ----kg /m 2.2计算公式
转矩：M =9550×P N n =F×d 2000N ·m
功率：P N =F
·v 1000=M ·n 9550
kW 拉力（
静
）：F =1000×P N v
=2000×M
d N （不考虑离心力）
速度：v =n ×z ×p 60000
m/s
分度圆直径：d=p sin 180°z
mm 图示功率：P 0=p ·f 1·f 2
kW f 1见表2f 2见图2
拉力（动）：F d =F ×f 1N 离心力*：F F =q ×v 2N 总拉力：F G =F d +F F N
链节数：按两链轮齿数和节距计算，无张紧元件
齿数不同时X 0=2×a 0p +Z 1+Z 22+f 3×p
a 0
齿数相同时X 0=2×a 0p
+z
式中：X 0—计算链节数，应圆整为X ；a 0—初定中心距。
f 3=Z 2-Z 1
2π
()2
见表3
中心距a ：
两链轮齿数相同时a =X -z 2
×p mm
两链轮齿数不同时a =2X -Z 1+Z 2()[]×f 4×p mm
f 4见表4
表2工况系数f 1
稳
定*
f 1=1.0
不稳定
f 1=1.5
冲
击
f 1=2.0
均匀加料浇注机压力机均匀送料
运输机木材加工机离心
泵
离心压缩机纸压光机楼台电梯液体搅拌机干燥滚筒机床主传动机构
混凝土搅拌机不均匀送料运输机打浆装置球磨机3缸活塞泵
3缸活塞压缩机
压力机和剪切机辊道、吊车和提升机固体搅拌器
卷扬机、振动筛、绕线机拉丝机
挖土机、建筑机械橡胶加工机械木材磨削机锤式磨碎机单缸、双缸活塞泵单缸、双缸活塞式压缩机石油钻探设备电焊机用发电机辊式破碎机砖瓦机械
*采用少于4缸的内燃机传动时必须选取增大的值。
图2考虑齿数的系数f 2
Z 2-Z 1f 3Z 2-Z 1f 3Z 2-Z 1f 3Z 2-Z 1f 3Z 2-Z 1f 3123450.02530.10130.22800.40530.6333212223242511.17112.26013.40014.59015.831414243444542.58044.68346.83649.04051.294616263646594.25497.370
100.536103.753107.0218182838485166.191170.320174.450178.730183.0116789
100.9121.2411.6212.0522.533262728293017.12318.46619.85921.30322.797464748495053.59955.95558.36160.81863.3266667686970110.339113.708117.128120.598124.1198687888990187.342191.724196.157200.640205.17411121314153.0653.6484.2814.9655.699313233343524.34225.93827.58529.28231.030515253545565.88468.49371.15373.86376.6247172737475127.690131.313134.986138.709142.4839192939495209.759214.395219.081223.817228.6051617181920
6.485
7.320
8.207
9.144
10.1323637383940
32.82834.67736.57738.52740.529
5657585960
79.43682.29885.21188.17591.189
7677787980
146.308150.184154.110158.087162.11596979899
100233.443238.322243.271248.261263.302
3链传动的选择：
3.1滚子链的寿命首先由套筒和销轴之间的磨损来决定，这主要取决于链张力，销轴和套筒之间的转程、接触面、润滑情况和链的转速。3.2功率图表：
图3和图4分别表示出GB /T 1243-2006A 系列和B 系列滚子链传动功率随各种规格链的小链轮转速的变化。图中直线表示平行于水平轴线的两个对中链轮传动，其最大限度能适用于：
齿数19的小链轮；链长100节；速比3∶1；有足够的润滑（见3.4节）；没有外加动态力的均匀传动；运行15000小时其磨损引起的链延伸不超过3%。3.3工作情况的影响
3.3.1工作情况的不同，需要对图3和图4中所示的基础功率有所增减。
对于传动比大于3∶1、链长大于100节的链传动，使用寿命可以提高。
对于传动比小于3∶1、链长小于100节以及用三排或多排链传动时，将导致寿命降低。
3.3.2工作情况和最小链轮齿数的影响可用3.2节和图2的系数乘所传递的功率来考虑。工况系数见表2。
X -Z 1Z 2-Z 1f 4X -Z 1Z 2-Z 1f 4X -Z 1Z 2-Z 1f 4131211109
0.249910.249900.249880.249860.24983
2.001.951.901.851.80
0.244210.243800.243330.242810.24222
1.331.321.311.301.29
0.229680.229120.228540.227930.22729
87654.80.249780.249700.249580.249370.249311.751.701.681.661.640.241560.240810.240480.240130.239771.281.271.261.251.240.226620.225930.225200.224430.223614.64.44.24.03.80.249250.249170.249070.248960.248831.621.601.581.561.540.239380.238970.238540.238070.237581.231.221.211.201.190.222750.221850.220900.219900.218843.63.43.23.02.90.248680.248490.248250.247950.247781.521.501.481.461.440.237050.236480.235880.235240.234551.181.171.161.151.140.217710.216520.215260.213900.212452.82.72.62.52.40.247580.247350.247080.246780.246431.421.401.391.381.370.233810.233010.232590.232150.231701.131.121.111.101.090.210900.209230.207440.205490.203362.32.22.12.0
0.246020.245520.244930.244211.361.351.341.330.231230.230730.230220.229681.081.071.060.201040.198480.19564
3.4.1为了提高链传动的使用寿命，必须保证足够的润滑和高速时的油冷却，图5给出四个润滑范围可供选择：
范围1：用油杯或刷子供油
范围2：滴油润滑
范围3：油浴或抛油环
范围4：加压循环润滑，必要时带过滤器和油冷却器。
图5润滑范围
3.4.2不同的环境温度应按表5选择不同的润滑油。
表5
环境温度5~25℃>25~45℃>45~65℃润滑油粘度等级30号机械油40号机械油50号机械油
3.5.1按3.2节计算公式计算的链节数X 0要圆整为偶数，对奇数链节应加弯曲链板（尽量避免），并
在计算时只许取0.8倍的断裂力。
3.5.2两个以上带张紧元件的传动，允许按比例在图上测量链条长度，这比计算方法既简单且精确，但链节数也要圆整为偶数。对奇数链亦应加弯曲链板。4计算示例（见图6）
图6
（a ）已知：
传动功率：P N =0.15kW 主传动转速：n 1=36r /min 从传动转速：n 2=10.75r /min 速比：i =n 1n 2
=3.35
驱动机器：齿轮电机
被传动机器：皮带运输机（不均匀加料）系数f 1按2.2节选：f 1=1.5给定条件：
中心距a ≈530mm 最大链宽b ≤25mm
mm
主
动轮
从
动轮
最大外
径轴
直径
9025
24040
齿数
z 1=17z 2=i ·z 1=57
考虑小链轮齿数的系数f 2=1.12（按图2选定）
（b ）链的选择图示功率P 0=P ·f 1·f 2
kW P 0=0.15×1.5×1.12=0.25kW
由图4选得P 0=0.25kW ，n 1=36r /min
滚子链08B-1按GB /T 1243-2006表1：
极限拉伸载荷Q =17800N ，p =12.7mm （c ）分度圆直径
d =
p
sin 180°
Z
mm
Z 1=17，d 1=12.7×5.4422d 1=69.116mm Z 2=57，d 2=12.7×18.15d 2=230.51mm （d ）链条
v =n×z×p 60000
m /s
v =36×17×12.760000
=0.13m /s
（e ）润滑
链08B 的v =0.13m /s ，按图5范围1可用油杯或刷子供油。（f ）链长
链节数按2.2节规定为：
X 0=2a 0p +Z 1+Z 22+f 3×p
a 0
其中：按表3f 3=40.529
Z 2-Z 1=57-17=40
故：X 0=2×53012.7+17+572+40.529×12.7
530X 0=83.5+37+0.97
X 0=121.17，取X =122节。（g ）中心距
中心距按2.2节规定
a =2X -Z 1+Z 2()[]×f 4×p mm
a =2×122-17+57()[]×0.24708×12.7其中按表4：f 4=0.24708当X -Z 1Z 2-Z 1=10540
=2.63时a =244-74[]×0.24708×12.7=533.44mm
