灭火器配置的设计计算
灭火器的配置和设计计算方法
灭火器的配置和设计计算方法作为应用范围最广的消防器材之一，灭火器是扑救初起火灾的重要消防器材，但只有合理、正确地配置灭火器，才能真正加强建筑物内的灭火力量，及时、有效地扑救各类工业与民用建筑的初起火灾。
灭火器配置是一消必考的知识点，今天我们学习下相关知识吧。
灭火器配置设计计算步骤1.计算单元的划分1) 对于不相邻的灭火器配置场所，应分别作为一个计算单元进行灭火器的配置设计计算。
2) 灭火器配置场所的危险等级和火灾种类均相同的相邻场所，可将一个楼层或一个防火分区作为一个计算单元。
3) 灭火器配置场所的危险等级或火灾种类不相同的场所，应分别作为一个计算单元。
4) 同一计算单元不应跨越防火分区和楼层。
2.在确定了计算单元的保护面积后，应根据公式下列计算该单元应配置的灭火器的最小灭火级别：Q=KS/U式中Q：计算单元的最小需配灭火级别（A或B）S：计算单元的保护面积（㎡）U：A类或B类火灾场所单位灭火级别最大保护面积（㎡/A或㎡/B）K：修正系数修正系数值按下表的规定取值：3.歌舞娱乐放映游艺场所、网吧、商场、寺庙以及地下场所等的计算单元的最小需配灭火级别应按下式计算：Q=1.3KS/U4.计算单元中每个灭火器设置点的最小需配灭火级别应按下式计算：Qe=Q/N式中Qe：计算单元中每个灭火器设置点的最小需配灭火级别（A或B）N：计算单元中的灭火器设置点数（个）5.最大保护距离及最低配置标准精选例题：1. 某3层夜总会,每层建筑面积850㎡，层高4m。
该建筑按国家标准设置了消防设施，每层设置2个灭火器配置点，则该建筑至少应配（）具手提式灭火器。
A.6B.24C.12D.16滑动查看答案☟☟☟参考答案：C解析：根据《建筑灭火器配置设计规范》GB 50140-2005附录D，建筑面积200m2及以上的公共娱乐场所属于严重危险级场所。
并且该场所火灾类别为A类，单位灭火级别最大保护面积为50 m2/A。
同时该场所配置了自动喷水灭火系统和室内消火栓系统，K取0.5。

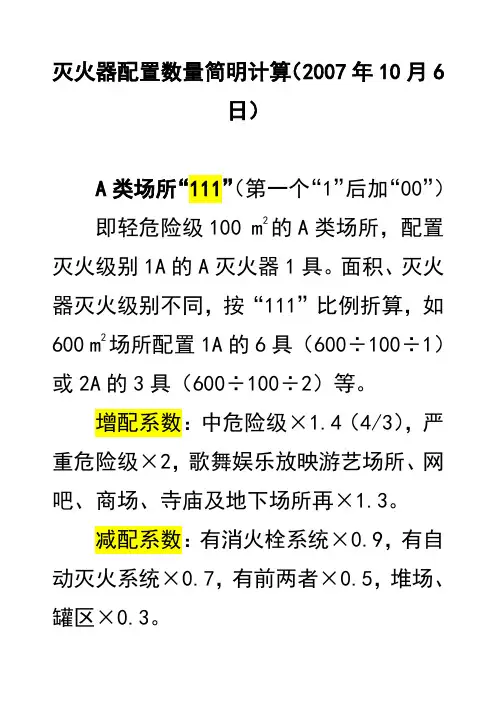

灭火器配置数量简明计算方法
灭火器配置数量简明计算（2007年10月6日）A类场所“111”（第一个“1”后加“00”）即轻危险级100m2的A类场所，配置灭火级别1A的A灭火器1具。
面积、灭火器灭火级别不同，按“111”比例折算，如600m2场所配置1A的6具（600÷100÷1）或2A的3具（600÷100÷2）等。
增配系数：中危险级×1.4（4/3），严重危险级×2，歌舞娱乐放映游艺场所、网吧、商场、寺庙及地下场所再×1.3。
减配系数：有消火栓系统×0.9，有自动灭火系统×0.7，有前两者×0.5，堆场、罐区×0.3。
BC类场所“1511”（第一个“1”后加“.”）即即轻危险级1.5m2的BC 类场所，配置灭火级别1B的灭火器灭火器1具。
面积、灭火器灭火级别不同，按“1511”比例折算，如315m2场所配置21B的10具（315÷1.5÷21）或55B的4具（315÷1.5÷55）等。
增配系数：中危险级×1.5，严重危险级×3。
减配系数：（同A类场所）最小配置灭火级别轻、中、严重危险级的A类场所灭火器的灭火级分别不小于1A、2A 、3A。
轻、中、严重危险级的BC类场所灭火器的灭火级分别不小于21B、55B、89B。
保护距离（m）A类场所：15﹢5﹢5﹢5﹢10﹢10 BC类场所：9﹢3﹢3﹢3﹢6﹢6放置：底距地≥0.08 m，顶距地≤1.50 m；防潮、防腐、防雨、防晒，在使用温度范围内；一个计算单元不少于2具，一个放置点不多于5具。
ABC灭火器公斤数与灭火级别对照磷酸铵盐Kg 器 1 3 4 5 6 810 车20 50 100A 1 2 2 3 3 46 6 8 10B 21 34 55 89 89 144 144 183 297 297加油站：每岛8 Kg干粉2具；每机8 Kg干粉或6L泡沫1具；机≥6时仍配6具；70 Kg干粉车1、100 L泡沫车1；一、二级5毯2 m2砂三级2毯。
灭火器配置及计算
灭火器配置一、火灾种类灭火器配置场所的火灾种类可划分为以下五类：1、 A 类火灾：固体物质火灾。
2、 B 类火灾：液体火灾或可熔化固体物质火灾。
3、 C 类火灾：气体火灾。
4 、D 类火灾：金属火灾。
5 、E 类火灾（带电火灾）：物体带电燃烧的火灾。
二、灭火器的最大保护距离1、设置在 A 类火灾场所的灭火器，其最大保护距离应符合表1的规定。
表 1 A 类火灾场所的灭火器最大保护距离(m)2、设置在 B、C 类火灾场所的灭火器，其最大保护距离应符合表2的规定。
表2 B、C 类火灾场所的灭火器最大保护距离(m)三、灭火器的最低配置基准A 类火灾场所灭火器的最低配置基准应符合表3的规定。
表3 A 类火灾场所灭火器的最低配置基准B、C 类火灾场所灭火器的最低配置基准应符合表4的规定。
表4 B、C 类火灾场所灭火器的最低配置基准D 类火灾场所的灭火器最低配置基准应根据金属的种类、物态及其特性等研究确定。
E 类火灾场所的灭火器最低配置基准不应低于该场所内 A 类（或 B 类）火灾的规定。
四、灭火器配置设计计算1、灭火器配置的设计与计算应按计算单元进行。
灭火器最小需配灭火级别和最少需配数量的计算值应进位取整。
2、每个灭火器设置点实配灭火器的灭火级别和数量不得小于最小需配灭火级别和数量的计算值。
3、灭火器设置点的位置和数量应根据灭火器的最大保护距离确定，并应保证最不利点至少在1具灭火器的保护范围内。
最小需配灭火级别应按下式计算：SQ = K ——U式中Q ——计算单元的最小需配灭火级别（A 或 B）；S ——计算单元的保护面积（m2）；U ——A 类或 B 类火灾场所单位灭火级别最大保护面积（m2 /A 或m2 /B）；K ——修正系数。
修正系数应按表5的规定取值。
表5 修正系数。
灭火器的灭火等级计算
灭火器的灭火等级计算
依据<<建筑灭火器配置设计规范(GB50140-2005)>>
地面以上建筑计算单元的最小需配灭火级别计算公式:
Q = K * (S / U)
Q - 计算单元的最小需配灭火级别(A或B)
S - 计算单元的保护面积(m2)
U - A类或B类火灾场所单位灭火级别最大保护面积(m2/A 或m2/B) K - 修正系数
修正系数
式中U的取值见下表:
已知条件:
灭火配置场所的保护面积：S = 230.90平方米
危险等级,火灾级别：轻危险级,A类火灾
单位灭火级别最大保护面积：U = 100.0(m2/A)
灭火设施情况：只有消火栓
修正系数：K = 0.9
计算结果：
灭火器配置所需的灭火级别：Q = 2.08A
单具灭火器最小配置灭火级别：1A。

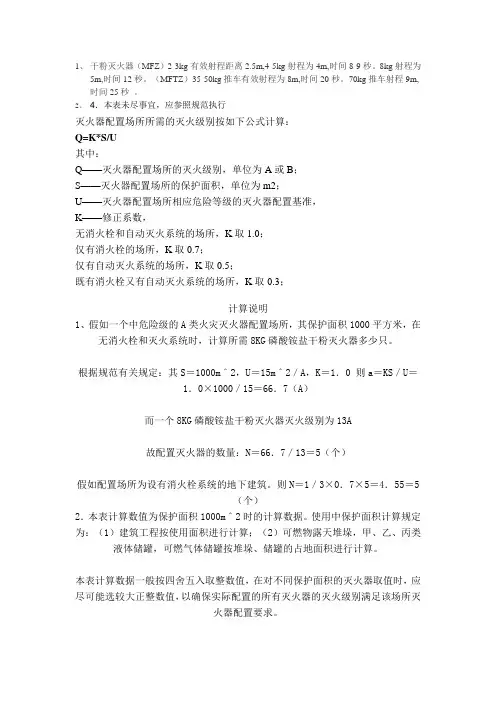

灭火器计算
1、干粉灭火器（MFZ）2-3kg有效射程距离2.5m,4-5kg射程为4m,时间8-9秒。
8kg射程为5m,时间12秒。
（MFTZ）35-50kg推车有效射程为8m,时间20秒。
70kg推车射程9m,时间25秒。
2、4．本表未尽事宜，应参照规范执行灭火器配置场所所需的灭火级别按如下公式计算：Q=K*S/U其中：Q——灭火器配置场所的灭火级别，单位为A或B；S——灭火器配置场所的保护面积，单位为m2；U——灭火器配置场所相应危险等级的灭火器配置基准，K——修正系数，无消火栓和自动灭火系统的场所，K取1.0；仅有消火栓的场所，K取0.7；仅有自动灭火系统的场所，K取0.5；既有消火栓又有自动灭火系统的场所，K取0.3；计算说明1、假如一个中危险级的A类火灾灭火器配置场所，其保护面积1000平方米，在无消火栓和灭火系统时，计算所需8KG磷酸铵盐干粉灭火器多少只。
根据规范有关规定：其S＝1000m＾2，U＝15m＾2／A，K＝1．0 则a＝KS／U＝1．0×1000／15＝66．7（A）而一个8KG磷酸铵盐干粉灭火器灭火级别为13A故配置灭火器的数量：N＝66．7／13＝5（个）假如配置场所为设有消火栓系统的地下建筑。
则N＝1／3×0．7×5＝4．55＝5（个）2．本表计算数值为保护面积1000m＾2时的计算数据。
使用中保护面积计算规定为：（1）建筑工程按使用面积进行计算；（2）可燃物露天堆垛，甲、乙、丙类液体储罐，可燃气体储罐按堆垛、储罐的占地面积进行计算。
本表计算数据一般按四舍五入取整数值，在对不同保护面积的灭火器取值时，应尽可能选较大正整数值，以确保实际配置的所有灭火器的灭火级别满足该场所灭火器配置要求。
四、其他说明1．本表数据为同一类型、同一灭火级别灭火器的配置数量，同一类型不同灭火级别的灭火器配置数量应实际计算后参照选用。
2．本表只为提供一个保护面积的配置数量，而对灭火器的设置要求及灭火器的保护距离等方面考虑不够，需要完善和发展。

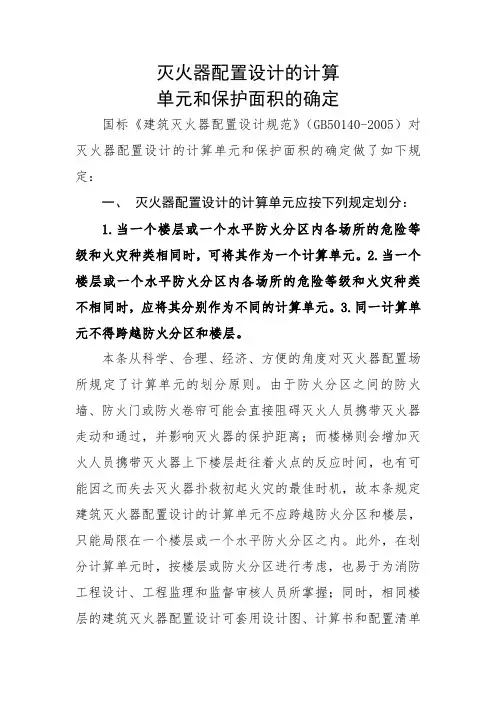

14-灭火器配置设计的计算单元和保护面积的确定
灭火器配置设计的计算单元和保护面积的确定国标《建筑灭火器配置设计规范》（GB50140-2005）对灭火器配置设计的计算单元和保护面积的确定做了如下规定：一、灭火器配置设计的计算单元应按下列规定划分：1.当一个楼层或一个水平防火分区内各场所的危险等级和火灾种类相同时，可将其作为一个计算单元。
2.当一个楼层或一个水平防火分区内各场所的危险等级和火灾种类不相同时，应将其分别作为不同的计算单元。
3.同一计算单元不得跨越防火分区和楼层。
本条从科学、合理、经济、方便的角度对灭火器配置场所规定了计算单元的划分原则。
由于防火分区之间的防火墙、防火门或防火卷帘可能会直接阻碍灭火人员携带灭火器走动和通过，并影响灭火器的保护距离；而楼梯则会增加灭火人员携带灭火器上下楼层赶往着火点的反应时间，也有可能因之而失去灭火器扑救初起火灾的最佳时机，故本条规定建筑灭火器配置设计的计算单元不应跨越防火分区和楼层，只能局限在一个楼层或一个水平防火分区之内。
此外，在划分计算单元时，按楼层或防火分区进行考虑，也易于为消防工程设计、工程监理和监督审核人员所掌握；同时，相同楼层的建筑灭火器配置设计可套用设计图、计算书和配置清单等，也方便和简化了设计计算和监督管理工作。
对危险等级和火灾种类均相同的各个场所，只要它们是相邻的并同属于一个楼层或一个水平防火分区，那么就可将这些场所组合起来作为一个计算单元来考虑。
如办公楼内每层成排的办公室，宾馆内每层成排的客房等。
这就是组合计算单元的概念。
某一灭火器配置场所，当其危险等级和火灾种类有一项或二项与相邻的其他场所不相同时，都应将其单独作为一个计算单元来考虑。
例如，办公楼内某楼层中有一间专用的计算机房和若干间办公室，则应将计算机房单独作为一个计算单元来配置灭火器，并可将其他若干间办公室组合起来作为一个计算单元（可称之为组合计算单元）来配置灭火器。
这时，一间计算机房（即一个灭火器配置场所，一个房间或一个套间）就是一个计算单元，这也是一个计算单元等于一个灭火器配置场所的特例，可称之为独立计算单元。
住宅灭火器的计算
住宅灭火器的计算住宅灭火器的计算一般涉及以下几个方面：灭火器数量的计算、灭火器容量的选择、灭火器摆放的位置选择。
1. 灭火器数量的计算：根据国际标准，住宅灭火器的数量应根据建筑面积和房间数量来确定。
常用的计算公式是根据房间面积和数量计算单位灭火器的数量：总灭火器数量 = 房间数量 * 单位面积需要的灭火器数量单位面积需要的灭火器数量可以根据以下公式计算：单位面积需要的灭火器数量 = 房间面积 / 200200是一个标准的面积与灭火器数量比例。
2. 灭火器容量的选择：灭火器容量选择取决于住宅的大小、房间用途和火灾风险。
常见的住宅灭火器容量为2.5千克或更小。
一般选择ABC多功能灭火器，可以扑灭不同类型的火灾，如固体物质火灾（A 类）、液体火灾（B类）和电器火灾（C类）。
3. 灭火器摆放的位置选择：灭火器的摆放位置应在易燃物质附近的易燃和火灾风险较高的区域。
常见的摆放位置包括厨房、起居室、卧室和走廊。
在厨房的摆放位置应远离灶台和易燃物品，最好是在厨房入口处，方便使用。
在起居室和卧室，灭火器可以放在靠近门的位置，使人们在火灾发生时容易找到并使用。
在走廊，可以放置多个灭火器，以便在火灾发生时任何位置都能方便地获取到灭火器。
此外，为了确保住宅的火灾安全，还需要做好以下工作：1. 定期检查和维护灭火器：每个月应检查灭火器是否完好、压力是否正常，并确保灭火器的使用说明书清晰可读。
2. 培训住户正确使用灭火器：住户应接受相关的灭火器使用培训，了解如何正确使用和操作灭火器。
3. 安装烟雾和火灾报警器：在住宅的各个区域安装烟雾报警器和火灾报警器，及时发现火灾并提醒住户采取适当措施。
4. 学习逃生和火灾应对知识：住户应了解逃生的最佳途径和适当时机使用灭火器的方法，掌握火灾发生时的应对措施。
综上所述，住宅灭火器的计算涉及灭火器数量、灭火器容量的选择和灭火器摆放位置的选择。
同时，还需要定期检查和维护灭火器、培训住户正确使用灭火器、安装烟雾和火灾报警器以及学习逃生和火灾应对知识等措施，确保住宅的火灾安全。
建筑灭火器配置设计规范灭火器计算
建筑灭火器的配置参考GB50140-2005《建筑灭火器配置设计规范》、GB50016-2014《建筑设计防火规范》和其他相关规定，然后按如实际情形配置灭火器。
（1）火车卸货区域本仓库有两条铁线路，专4线是固体货物，专5线是液体类货物，以专5线为例研究灭火器设置。
大致面积：S=30×160=4800m 2，属于B 类火灾，为严峻危险级。
该卸货区域有设置消火栓和灭火系统，查规范GB50140-2005第条之表，得K=；查规范GB50140-2005得表8，得U=B ，将S 、U 、K 的值代入式中得B U S KQ 67205.048007.0=⨯==。
按如实际情形决定利用推车式干粉灭火器，由GB50140-2005《建筑灭火器配置设计规范》可知灭火器最大保护半径为18m 。
布局如图4-1图4-1专5线卸货区灭火器布置图灭火器配置场所每一个配置点的灭火级别：B N Q Qe 84086720===按照区域火灾类型选择推车式20kg 干粉灭火器，所以每一个配置点所需的灭火器数量：具5183840≈。
因此，每一个灭火器配置点选5具推车式20kg 干粉灭火器，即MFT20×5。
整个区域有8个灭火器配置点，共配置40具推车式干粉灭火器，即MFT20×40。
.该设计单元实际情形下配置的灭火器的灭火级别验算如下：B B Q t 6720732018358≥=⨯⨯=，符合第条例。
（2）储罐区灭火器设计选择罐区2为例；参考《建筑灭火器配置设计规范》第条规定，罐区的保护面积22763m =π(4.5)×12=S ；罐区2属于B 类火灾；罐区内部设有灭火系统，查规范GB50140-2005第条之表得0.3=K 。
按照设计规范，原料罐区属于严峻危险品级区域，所以按照GB50016-2014表得/B 0.5m =U 2。
将S 、U 、K 的值代入得：B U S KQ 8.4575.07633.0=⨯== 按照规范，得该单元推车式灭火器最大保护半径为18m 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计算单元的最小需配灭火级别应按下式计算：
式中 Q — — 计算单元最小需配灭火级别(A 或B ) ； S — — 计算单元的保护面积(m 。) ； U — — 各类火灾场所单位灭火级别最大保护面积 (m2 ／A 或m 2／B ) ； K 1— — 修正系数， 歌舞娱乐放映游艺场所、网吧、 商场、寺庙以及地下建筑取K 1= 1.3 ;其他场所取K 1= 1 .0 ； K 2— — 修正系数， 无消火栓和自动喷淋灭火系统的， K 2 = 1 .0 ； 设有消火栓系统的， K 2 = 0 .9 ； 设有自动 喷淋灭火系统的， K 2= 0 .7 ； 设有消火栓和自动喷淋灭火 系统的， K 2= 0 .5
灭火器的灭火级别
灭火级别是指灭火器扑灭不同种类火灾的效能，由表示灭 火效能的数字和灭火种类的字母表示（如3A、21B），数字越 大，灭火能力越强，字母A、B分别表示扑灭A、B类火灾的能 力。灭火级别与灭火器充装的灭火剂的品种和数量（即灭火器 的类型和规格
需保护的面积
是指有发生火灾的危险，需配置灭火器保护的场所的面积。 相同的危险等级，需保护的面积越大，则需配置的灭火器数量 越多（灭火器的类型和规格相同）。
计算灭火器数量的主要参数：
• • • • 火灾现场可能发生的火灾种类 火灾发生场所的危险等级 灭火器的灭火级别 需保护的面积
火灾现场可能发生的火灾种类：
火灾种类分为A、B、C、D、E五类，不同火灾应选用相应的 灭火器类型。
同一场所宜选用相同类型和操作方法的灭火器。同一 场所可能发生不同种类的火灾时，应选用通用型灭火器。 例如有A类和B类火灾危险的，应选ABC干粉灭火器。同 一场所不能同时配置BC干粉灭火器和ABC干粉灭火器， 或同时配置BC干粉灭火器和泡沫灭火器。因BC干粉和 ABC干粉、BC干粉和泡沫灭火剂属不相容不能共用的灭 火剂，若共用则因性质相抵触，而相互抵消灭火效能。选 用时还应考虑灭火剂对物品的污损程度，贵重的精密仪器、 珍贵的文物等不能污损的，不宜用水型、泡沫或干粉灭火 器。
简报大纲
一、灭火器相关简介
二、灭火器设计计算
三、设计计算实例
灭火器的种类很多，按充装的灭火剂分为：水 基型灭火器、干粉灭火器、二氧化碳灭火器、洁净 气体灭火器。按驱动灭火器的压力型式分为：贮气 瓶式灭火器和贮压式灭火器。按其移动方式可分为： 手提式和推车式；按驱动灭火剂的动力来源可分为： 储气瓶式、储压式、化学反应式；按所充装的灭火 剂则又可分为：泡沫、干粉、卤代烷、二氧化碳、 酸碱内配置的灭火器不得少于2具 每个设置点的灭火器数量不得多于5具 灭火器应设置在明显和便于取用的地方，且不得影响安全疏 散 手提式灭火器宜与消火栓一同设置与组合式消防柜内 灭火器不宜设置在潮湿和腐蚀性强的地点 灭火器不得设置在超出其使用温度范围的地点
灭火器配置的设计计算可按下述程序进行： ①确定各灭火器配置场所的火灾种类和危险等级； ②划分计算单元， 计算各计算单元的保护面积； ③计算各计算单元的最小需配灭火级别； ④确定各计算单元中的灭火器设置点的位置和数量； ⑤计算每个灭火器设置点的最小需配灭火级别； ⑥确定每个设置点灭火器的类型、规格与数量； ⑦确定每具灭火器的设置方式和要求； ⑧在工程设计图上用灭火器图例和文字标明灭火器 的型号、数量与设置位置。
1.确定危险等级，经查表可得，一、二、三层电子库房及 厂房均为中危险等级。 2.确定火灾种类：一、二、三层电子库房及厂房均为A类 固体物质火灾。 3.确定计算计算单元，以每一层为计算单元，共有三个计 算单元。 4.保护面积： 一、二、三层都为2880平方米。 5.灭火级别 Q＝K*S/U，设有消防栓和自动灭火喷淋系统，故一层的 系数K经查表得，k=0.5,二层和三层的系数为0.9,由于一层 电子库房及二、三层电子厂房为“中危险场所A类火灾，故 一、二、三层的灭火器配置基准认值为U1＝U2=U3=75平 方米/A,一层的灭火级别为 Q1=0.5*2880/75=19.2A Q2=0.9*2880/75=34.56A Q3=0.9*2880/75=34.56A
6、确定各单元的灭火器设置点（N表示） 各层均按照“中危险场所、A类火灾、手提式灭火器”考虑，经查 表可知，每点最大保护距离为20m，再根据长80m,宽36m, N1=N2=N3=80/20*36/20=4*1.8=7.2约等于8； 7、计算每个灭火器设置点的灭火级别（用Qe表示） 一层：Qe1=Q1/N1=19.2A/8=2.4A; 二层：34.56A/8＝4.32A 三层：4.32A 8、确定每个设置点灭火器的类型、规格与数量 （1）A、B、C、类火灾及电气类的“磷酸铵盐干粉灭火器” （2）灭火器数量：可由Qe值和“每具灭火器最小配置灭火级别相 除计算得出，按照”中危险级场所A类火灾考臣，每具灭火器最小 配置可取2A值，由此可计算得出：
一层设置点灭火器的个数为:2.4A/2A=1.2取整数为两具 二、三层为4.32A/2A=2.16为三具 所以各层的配置情况如下： 一层为8个设置点，每设置点2具 二、三层均为8个设置点，每设置点为3具，均使用磷酸铵 盐灭火器（ABC干粉灭火器）
火灾发生场所的危险等级
分为严重危险级、中危险级、轻危险级。当需保护面积相 同，危险等级高的场所比危险等级低的场所需配置的灭火器数 量要多些，危险等级高的场所比危险等级低的场所配置的单个 灭火器的规格（即灭火器充装的灭火剂的数量）要大些，灭火 器的最大保护距离（即灭火器到最远的可能起火的地方的直线 行走距离）要小些。
Q=K1K2S/U
计算单元中每个灭火器设置点的最小需配灭火 级别应按下式计算：
Qe=Q/N
式中Qe---计算单元中每个灭火器设置点的最小需配灭火级别 (A 或B ) N---计算单元中的灭火器设置点数
电子生产厂房，一层为电子产品及元器件 的库房，二、三层均为生产车间，每层均为大 空间厂房，长80m，宽36m,一层高有室内消防 栓和自动喷淋灭火系统，二、三层只设有室内 消防栓：
