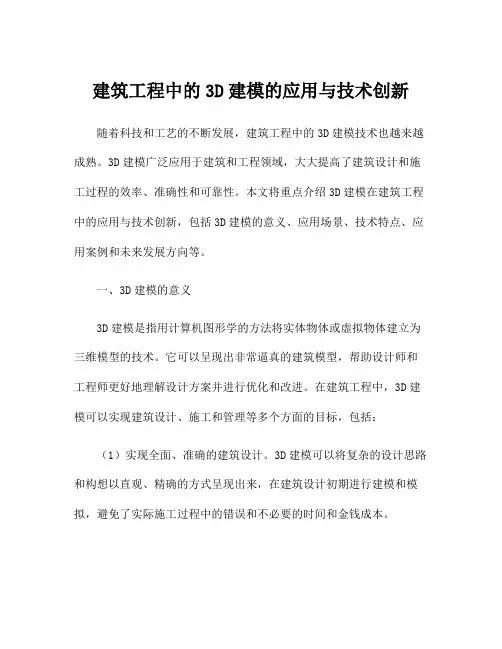

建筑工程中的3D建模的应用与技术创新
建筑工程中的3D建模的应用与技术创新随着科技和工艺的不断发展，建筑工程中的3D建模技术也越来越成熟。
3D建模广泛应用于建筑和工程领域，大大提高了建筑设计和施工过程的效率、准确性和可靠性。
本文将重点介绍3D建模在建筑工程中的应用与技术创新，包括3D建模的意义、应用场景、技术特点、应用案例和未来发展方向等。
一、3D建模的意义3D建模是指用计算机图形学的方法将实体物体或虚拟物体建立为三维模型的技术。
它可以呈现出非常逼真的建筑模型，帮助设计师和工程师更好地理解设计方案并进行优化和改进。
在建筑工程中，3D建模可以实现建筑设计、施工和管理等多个方面的目标，包括：（1）实现全面、准确的建筑设计。
3D建模可以将复杂的设计思路和构想以直观、精确的方式呈现出来，在建筑设计初期进行建模和模拟，避免了实际施工过程中的错误和不必要的时间和金钱成本。
（2）加速施工进程。
3D建模可以让施工人员在开始施工之前更充分地了解、熟悉建筑结构和物料的细节，方便施工人员预估工程时间，优化施工流程，减少错误产生的机率，大大提高施工效率。
（3）提高施工质量和安全性。
3D建模可以帮助施工人员规避许多实际施工过程中难以预测的问题，减少施工错误和风险，确保建筑施工的质量和安全。
二、3D建模的应用场景在建筑工程中，3D建模的应用场景非常广泛，包括但不限于：（1）建筑设计和规划：在设计初期进行3D建模和模拟，可以更好地呈现设计想法和展现设计效果，还可以帮助设计师进行设计优化和改进。
（2）工程施工和实现：工程施工人员可以通过3D建模深入了解每一个细节和物料的形态、大小和空间关系，从而提高施工效率和质量。
（3）建筑管理和维护：在建筑完成之后，3D建模可以用于监测、维护和管理建筑，包括建筑的维修、维护、更新和改进等。
三、3D建模技术特点在建筑工程中，3D建模具有以下几个技术特点：（1）可视化：3D建模通过数字化的方式呈现出建筑物的空间和形态，让人们可以直观地了解每个部分的构造和关系，从而更好地进行设计、规划和工程实现等。
civil3d在工程实践中的应用
civil3d在工程实践中的应用
Civil 3D是一款由美国Bentley公司开发的土木工程设计软件，它广泛应用于道路、桥梁、隧道、水利、土地开发和城市规划等土木工程领域。
在工程实践中，Civil 3D的应用可以大大提高设计效率和精度，降低工程成本和风险。
以下是一些Civil 3D在工程实践中的应用示例：
1.道路设计：Civil 3D可以快速创建道路设计模型，并进行纵断面设计、土方
量计算、排水设计等。
通过实时渲染，设计师可以直观地查看设计效果，提高设计质量和效率。
2.桥梁设计：Civil 3D可以建立桥梁模型，进行结构分析、施工模拟和优化。
它还可以与结构分析软件集成，实现更精确的设计和优化。
3.隧道设计：Civil 3D可以创建隧道模型，进行断面设计、施工模拟和优化。
它还可以与地质勘探数据结合，提高隧道设计的准确性和安全性。
4.土地开发和城市规划：Civil 3D可以建立地形模型，进行土地开发和城市规
划。
通过GIS数据导入和可视化工具，设计师可以更好地了解土地利用和城市发展情况，制定更合理的规划方案。
5.水资源配置：Civil 3D可以建立水资源模型，进行水资源分配、水处理和排
水设计等。
通过与水力学软件的集成，设计师可以更好地了解水资源利用情况，制定更合理的水资源配置方案。
总的来说，Civil 3D在工程实践中主要用于建立土木工程模型，进行设计、分析和优化等方面的工作。
通过该软件的应用，可以提高设计效率和质量，降低工程成本和风险。

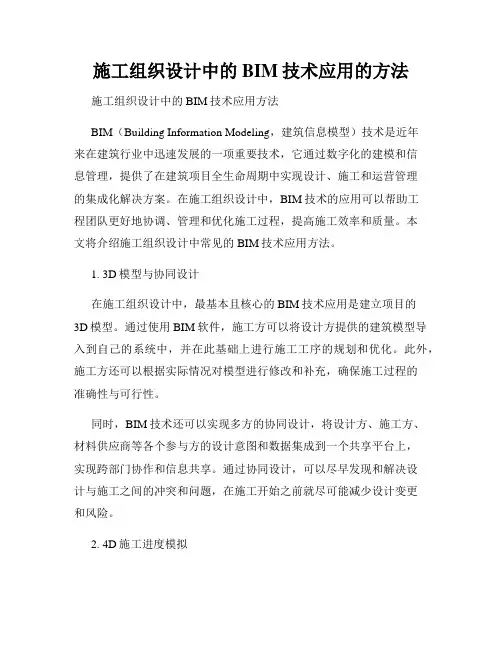

施工组织设计中的BIM技术应用的方法
施工组织设计中的BIM技术应用的方法施工组织设计中的BIM技术应用方法BIM（Building Information Modeling，建筑信息模型）技术是近年来在建筑行业中迅速发展的一项重要技术，它通过数字化的建模和信息管理，提供了在建筑项目全生命周期中实现设计、施工和运营管理的集成化解决方案。
在施工组织设计中，BIM技术的应用可以帮助工程团队更好地协调、管理和优化施工过程，提高施工效率和质量。
本文将介绍施工组织设计中常见的BIM技术应用方法。
1. 3D模型与协同设计在施工组织设计中，最基本且核心的BIM技术应用是建立项目的3D模型。
通过使用BIM软件，施工方可以将设计方提供的建筑模型导入到自己的系统中，并在此基础上进行施工工序的规划和优化。
此外，施工方还可以根据实际情况对模型进行修改和补充，确保施工过程的准确性与可行性。
同时，BIM技术还可以实现多方的协同设计，将设计方、施工方、材料供应商等各个参与方的设计意图和数据集成到一个共享平台上，实现跨部门协作和信息共享。
通过协同设计，可以尽早发现和解决设计与施工之间的冲突和问题，在施工开始之前就尽可能减少设计变更和风险。
2. 4D施工进度模拟除了建立3D模型外，BIM技术还可以在这个基础上实现施工进度的模拟和可视化呈现，即4D建模。
通过将施工计划与3D模型结合，可以直观地展示出不同施工阶段的进度和工期安排。
这有助于施工方更好地理解和规划施工流程，提前预测和解决施工过程中的瓶颈和冲突，以便更好地控制施工进度、避免延误和增加施工效率。
3. 5D成本估算与管理在施工组织设计中，BIM技术还可以实现成本的估算和管理，即5D建模。
通过将建筑模型与材料和设备的成本信息整合，可以快速准确地计算出不同施工阶段的成本，并进行实时的成本分析和控制。
这有助于施工团队在施工前做好预算和资源分配，避免成本超支和资源浪费，并及时对成本进行调整和优化。
4. 碰撞检测与安全分析BIM技术还可以用于进行施工过程中的碰撞检测和安全分析。
3D打印技术在建筑施工中的应用
3D打印技术在建筑施工中的应用一、引言随着科技的不断进步，3D打印技术作为一种新兴的制造技术，已经渗透到各个领域中。
其中，在建筑施工领域，3D打印技术也展现了强大的应用潜力。
本文将着重探讨3D打印技术在建筑施工中的应用，以及其带来的优势和发展前景。
二、3D打印技术概述3D打印技术是一种通过逐层堆叠材料来制造物体的制造技术。
它通过计算机辅助设计软件将物体的三维模型切割成一层一层的截面，然后通过3D打印机按照设定的路径逐层打印材料，最终组装成三维物体。
3D打印技术的优势在于可以实现高度定制化、快速制造和节约成本等特点。
三、 3D打印技术在建筑施工中的应用1. 建筑结构打印传统的建筑施工需要砌砖、浇筑混凝土等一系列繁琐的工序，而3D打印技术可以通过将混凝土等建筑材料直接打印成结构件，实现无模板、快速、一次成型的施工方式。
相比于传统施工方法，3D打印技术在建筑结构打印方面具有更高的精度和效率。
2. 建筑外观打印除了打印建筑的结构部分，3D打印技术还可以用于打印建筑的外观装饰或景观设施。
传统的建筑外观装饰通常需要手工雕刻或模具制作，而3D打印技术可以直接将精细的图案打印在墙面或者其他装饰物上，节省了制造成本，同时也提高了外观装饰的定制化程度。
3. 建筑模型打印在建筑设计和展示过程中，建筑模型是一个很重要的展示工具。
传统的建筑模型制作通常需要耗费大量的时间和人力，而3D打印技术可以通过将建筑设计转化为数字模型，然后通过3D打印机将其快速制造出来。
这大大提高了建筑模型制作的效率，并且可以实现更高的仿真度。
四、 3D打印技术在建筑施工中的优势1. 工期缩短3D打印技术可以实现建筑结构的快速打印，极大地缩短了施工周期。
相比于传统施工方法，它节省了大量的人力和时间成本，提高了施工效率。
2. 成本降低传统的建筑施工需要大量的劳动力和原材料，而3D打印技术可以通过精确控制材料的使用量，实现无废料和节约材料的目的，从而降低了施工成本。
3D打印技术在建筑施工中的应用
3D打印技术在建筑施工中的应用在当今科技飞速发展的时代，3D 打印技术正逐渐渗透到各个领域，建筑施工行业也不例外。
3D 打印技术为建筑施工带来了全新的可能性和创新思路，正在改变着建筑行业的传统模式。
3D 打印技术，简单来说，就是通过逐层堆积材料的方式来构建物体的一种增材制造技术。
在建筑施工中，它主要使用混凝土、塑料、金属等材料，按照预先设计好的数字模型，由 3D 打印机精确地打印出建筑构件或整个建筑物。
那么，3D 打印技术在建筑施工中究竟有哪些具体的应用呢？首先，它能够用于打印建筑构件。
传统的建筑构件生产通常需要在工厂中进行模具制造、浇筑、养护等一系列复杂的工序，不仅费时费力，而且成本较高。
而 3D 打印技术可以根据设计要求，直接在施工现场打印出各种形状和尺寸的构件，如梁、柱、墙板等。
这些构件可以在短时间内完成打印，并且具有更高的精度和质量。
例如，在一些特殊形状的建筑设计中，传统方法难以制造的复杂构件，3D 打印技术能够轻松应对，实现设计师的独特创意。
其次，3D 打印技术可以用于快速建造房屋。
在一些紧急情况下，如自然灾害后的临时住房建设，3D 打印技术能够发挥巨大的作用。
它可以在短时间内打印出坚固耐用的房屋，为受灾群众提供及时的庇护所。
而且，这种打印出来的房屋可以根据实际需求进行定制，满足不同人群的居住要求。
此外，对于一些偏远地区或基础设施不完善的地方，传统建筑施工方式面临着材料运输困难、施工条件艰苦等问题，3D 打印技术则可以就地取材，利用当地的材料进行打印，大大降低了建设成本和难度。
再者，3D 打印技术能够实现建筑的个性化定制。
随着人们对居住环境和建筑风格的个性化需求不断增加，传统的标准化建筑模式已经难以满足市场的需求。
3D 打印技术可以根据客户的要求，打印出独一无二的建筑外观和内部结构，满足人们对于个性化建筑的追求。
比如，有人想要一座外观酷似童话城堡的房子，或者一个充满未来感的居住空间，3D 打印技术都可以将这些想象变为现实。
3D打印技术在施工中的应用
3D打印技术在施工中的应用近年来，随着科技的不断进步和发展，3D打印技术逐渐走进我们的生活。
除了在制造业和医疗领域得到广泛应用之外，3D打印技术也开始在建筑施工中发挥着重要的作用。
本文将探讨3D打印技术在施工中的应用，并分析其优势和潜在的挑战。
一、3D打印技术简介3D打印技术，又称为增材制造技术，是一种通过逐层堆积材料来制造物体的技术。
与传统的减材制造技术不同，3D打印技术可以实现高度个性化和定制化的产品制造。
该技术通常利用计算机辅助设计软件将数字模型转化为由薄层材料堆积而成的实体产品。
二、3D打印技术在建筑施工中的应用1. 建筑模型打印传统的建筑设计中，通常需要制作三维模型来展示设计意图。
而利用3D打印技术，可以更加快速和准确地制作出精细的建筑模型，帮助建筑师和客户更好地理解和评估设计方案。
这在项目初期的设计和沟通中起到了重要的作用。
2. 建筑零部件制造在传统建筑施工中，常常需要大量制造砖块、钢筋等建筑零部件。
利用3D打印技术，可以减少人力和时间成本，实现高质量的零部件制造。
此外，3D打印还能够实现非常复杂形状的建筑零部件制造，具备更高的设计自由度。
3. 壁画和装饰品制作除了建筑本身的制造，3D打印技术还可以用于建筑壁画和装饰品的制作。
利用3D打印技术，可以实现高度个性化的壁画和装饰品设计，并且能够快速迭代和生产。
这为建筑的装饰和美化提供了更多的可能性。
4. 建筑结构打印传统的建筑结构施工通常需要多次的钢筋绑扎、混凝土浇筑等工序，耗时且容易出现质量问题。
而利用3D打印技术，可以直接将建筑结构打印出来，大大减少了施工时间和人力成本。
此外，由于打印材料可以根据结构需求进行优化和调整，打印出的结构也更加轻量化和节能。
三、3D打印技术的优势和挑战1. 优势（1）高度定制化：3D打印技术可以根据个体需求实现高度定制化的产品设计和制造。
（2）减少人力和时间成本：利用3D打印技术，可以减少传统建筑施工中的人力和时间成本。
可视化管理的建筑施工方案
可视化管理的建筑施工方案建筑施工是一个复杂而细致的过程，涉及到各种不同的专业和流程。
为了提高施工效率和管理水平，可视化管理成为了一种重要的手段。
通过利用先进的技术和工具，如3D模型、虚拟现实和数据可视化，可以有效地展示和管理建筑施工方案。
本文将探讨可视化管理在建筑施工中的应用，并讨论其带来的优势和挑战。
一、3D模型的应用3D模型是一种将建筑方案立体化呈现的工具，可以通过虚拟现实技术实现真实的交互体验。
在建筑施工中，利用3D模型可以更清晰地展示建筑的结构和细节，并通过模拟施工过程来指导工人的操作。
施工人员可以通过虚拟现实头盔或平板电脑查看建筑物的模型，并进行指导和沟通。
这大大提高了施工的准确性和效率。
二、虚拟现实的应用虚拟现实技术可以为建筑施工提供全景和沉浸式的体验，使施工人员感觉仿佛置身于建筑物本身。
通过虚拟现实技术，可以模拟各个施工阶段的情境，如地基处理、结构施工、设备安装等，使施工人员能够提前感知潜在的问题，并及时做出相应的调整。
此外，虚拟现实技术还可以用于施工进度的展示和监测，帮助项目管理者进行有效的进度控制。
三、数据可视化的应用在建筑施工中，数据的采集和处理非常重要。
通过将施工中产生的数据进行可视化呈现，可以更加直观地了解施工的情况和问题。
例如，通过对施工现场的监控数据进行可视化展示，可以实时了解施工面临的安全风险和质量问题。
此外，数据可视化还可以用于施工进度和资源的监控，帮助项目管理者做出合理的决策。
可视化管理在建筑施工中带来了许多优势，如提高施工效率、降低成本、减少安全风险等。
然而，其应用也存在一些挑战。
首先，可视化管理需要大量的技术和设备支持，投入较高成本。
其次，可视化管理还需要施工人员具备相关的技术和认知能力，否则很难发挥其作用。
此外，可视化管理的数据安全和隐私问题也需要引起重视。
综上所述，可视化管理是一个提高建筑施工效率和管理水平的重要手段。
通过3D模型、虚拟现实和数据可视化等技术，可以实现对建筑施工方案的全方位展示和管理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
·计算机技术及应用·文章编号：1009-6825（2013）06-0254-02谈3D模型在施工中的应用薛华（中冶天工集团有限公司国际工程分公司，天津300301）摘要：简要介绍了SmartPlant Review3D设计软件的功能，应用范围及优势，着重阐述了SmartPlant Review3D模型在施工中的集成化应用、快照应用、协作应用等多种用途，指出该设计软件能够大大提高工程建设生产效率，值得推广。
关键词：SmartPlant Review3D，集成化应用，快照应用，协作应用中图分类号：TU712文献标识码：A随着计算机科技的飞速发展，电脑绘图软件的更新换代也日趋平凡。
目前业内主要有Pro/E，NX，CATIA，SolidWorks，Inventor，CAXA，SpaceClaim，SmartPlant3D等主流3D设计软件，OT项目机电管安装工程主要是用SmartPlant3D进行设计的，本文着重介绍基于SmartPlant3D中SmartPlant Review的应用。
SmartPlant3D改变了工厂的工程化过程及设计过程。
它打破了传统的设计技术带给工厂设计过程的局限。
它的目标不仅局限于如何帮助用户完成工厂设计，它还能帮助用户优化设计，增加生产力同时缩短项目建设周期。
同时SmartPlant3D是第一个可以自动生成管道的轴测图、安装图及相关报告的工厂设计系统。
这大大的提高了工程建设生产效率。
1SmartPlant Review3D简介1）SmartPlant Review3D是一种基于Wintel平台的简单易用的设计检查工具。
是Intergraph公司于1999年推出的新一代智能P＆ID设计系统，它拥有内置的图形引擎，实现了图形信息与工程数据在数据库中的结合，是一种以数据为中心的系统，代表了业界的发展方向。
SmartPlant Review3D容易使用，易于控制。
可以通过键盘、鼠标及游戏杆来控制模型文件的显示方式。
由于简单易用，因此它适用于从事工程设计人员，施工人员到总工，项目负责人等不同类型人员使用。
由于它可被安装到从笔记本计算机到大型图形工作站等不同平台上，因此它可以广泛的被应用于设计院、施工现场等不同场所。
2）SmartPlant Review3D用户可以很容易的在全球多个办公室同时进行设计。
它允许多个专业在同一个关系数据库上同时进行工作，这时所有对模型所作修改在所有用户之间实时共享。
SmartPlant Review3D允许多个设计者同时在一个管道区域内工作，共同对同一个结构建模，或指定一个设计者来布置管线走向，而其他设计者在其上添加仪表及放空放净装置等。
数据库可以在世界上任何的办公室之间复制从而将数据自动传到远方的办公室。
其他办公室可以自动得到最新的设计数据。
3）SmartPlant Review3D提供一种可视化的工程设计模型检查平台。
可以在不需要任何CAD平台的情况下，检查工程设计模型及其相关的工程数据，同时可以对工程模型及数据进行批注。
它全面的支持Microstation文件、AutoCAD文件及SAT格式的文件。
SmartPlant支持多线程、支持OpenGL图形渲染。
同时它用MS Access97及MS Access2000存放项目数据。
协调、审核、评估、会审意见容易保存及备份。
非常适用于大型工程模型。
2SmartPlant Review3D模型在施工中的应用1）集成化应用。
SmartPlant Review3D集成化应用，可以不同的方式来显示和移动模型的任意指定部分，大大的方便了大型工程模型的查看及批注。
此外还可以通过控制模型的显示层来达到有效的查看大型模型的目的。
例如，在一个厂房内分部的结构或设备总体布置以及分部层次通过键盘和鼠标操作可以对整个模型任意角度旋转，也可以对局部进行放大，并且可以对总体布置或局部进行标注和说明，很大程度上帮助我们在施工过程中控制各个工序间合理的链接来缩短工程建设工期。
2）快照应用。
SmartPlant Review3D快照应用，可以生成真实的，有照片效果的模型图片。
可以为模型设定纹理、指定灯光、进行光线跟踪运算、进行立体图形显示及查看、进行照片质量的高分辨率打印，同时还可以对不用的视图做屏幕快照，也可打印为P＆ID图。
此功能在OT现场应用最多，打印资料很直观的显示管道走向以及管道附属的仪器仪表，同时可以体现出管道周围或者同一管廊管道分部情况，也可以对P＆ID彩图内管道属性和规格型号及设备进行标注，极大的增强了对管道或设备整体概念认识，结合ISOMETRIC图（以下简称ISO图）的坐标方向很容易确定出管道布置方向，大大的缩短了技术交底时间及施工工期。
3）视频动画应用。
SmartPlant Review3D的视频动画应用，可以在计算机内模拟现场的安装过程。
也可以将模型漫游的结果输出成动画。
以不同的方式来进行复杂的模型动态运动分析。
这样可以更好的解决在安装及设备检修过程中出现的问题。
例如，在OT现场安装Ball Mill设备时，生成的视频动画对此设备安装的先后顺序进行动画演示，可以明确指导整个安装施工工序，极大的提高了安装生产效率，减少不必要的财力物力浪费。
4）协作应用。
SmartPlant Review3D的协作应用，可以进行远程的计算机互动。
通过互联网可以在多个不同的地点对同一组模型数据进行研究讨论，最让人感到兴奋的是，由于在网上传送的不是数据而是指令，因此这种应用可以通过常见的拨号上网的方式实现远程互动，这对于设计与施工以及设计在多点同时进行的情况时的数据共享有重要的意义。
5）视图隐藏线消除应用。
SmartPlant Review3D可以以其非常熟悉的模型隐藏线消除的方式进行模型的漫游、标注及现场直接生成施工用图纸。
同时还可以做各种视图的隐藏线消除模型快照或P＆ID。
现场使用的管道和仪表ISO图全部是由此功能生成智能P＆ID图。
智能P＆ID设计系统在绘制P＆ID图的同时，可以自动生成管道表和设备表，提高了数据的一致性，但是这也大大增加了工艺专业的工作量。
例如管道表通常包括两种类型的信息：连接关系和工程数据。
连接关系是由管线的起止信息体现·452·第39卷第6期2013年2月山西建筑SHANXI ARCHITECTUREVol．39No．6Feb．2013文章编号：1009-6825（2013）06-0255-02利用TransCAD进行区域划分孙伟王卫东李国强（青岛市市政工程设计研究院有限责任公司，山东青岛266000）摘要：研究了TransCAD的物流规划中的拆分和聚合功能的工作原理和操作办法，并将其应用于区域交通规划的区域划分当中，使得区域划分在数据量化与GIS理论的结合上取得了较好成果，简化了区域划分的难度，提高了区域划分的效率，并利用图形直观的表示出来。
关键词：聚合，拆分，区域划分，TransCAD中图分类号：TU318．5文献标识码：A0引言2009年国家共出台了10多个区域性规划以及意见，《国家主体功能规划》也将在最近出台，区域性研究一时间层出不穷，出现了井喷现象，涉及到经济、行政、交通、能源、人口等等领域和行业。
区域划分是对现有行政区域依据不同的地理、历史、经济指标按照各种理论进行组合拆分形成新的区域的过程。
区域研究、区域规划的基础，对于区域的研究由来已久，观点众说纷纭，方法也不尽相同。
交通规划辅助软件TransCAD有强大的GIS功能可以整合图形和数据，进行图形化的操作和分析。
本文利用TransCAD的物流功能，对时间组合和拆分功能进行区域划分，为区域划分提供了一条新的思路和方法。
1TransCAD物流规划功能及原理美国Caliper公司开发的TransCAD软件主要通过交通规划的四步骤法思想进行交通客流预测，最大的优点是将交通规划数据与GIS图形化系统的结合。
随着世界物流产业的日盛，近年来该软件推出了物流规划功能。
其中聚合和拆分功能就是对物流区域进行有机合并的一个功能。
利用该功能可以根据不同的区域特征、标准，对不同区域进行图形化划分。
区域拆分就是把一个地图层上的面层要素按其接近或相似程度进行分组。
TransCAD中的拆分功能支持包括服务区联合，销售和营销，政区重划，及其他领域的应用。
拆分模型试图建立连续，紧密而相互间平衡的区域。
聚合把面层要素组成紧密的群集，组合时受制于聚合尺寸的限制。
用户指定聚合的最大尺寸或容量，从而将限制每个聚合中要素的数量。
TransCAD中的聚合功能非常灵活，可用来解决类似于销售人员布置和车队管理等不同领域的问题櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅櫅。
的，为了准确生成起止信息，必须要确保管线有效连接；工程数据是指管径、材料等级、温度压力等，这些信息在不同位置有可能发生变化，因此工艺人员需要逐段输入并检查数据，而且为了确保管线数据的完整性，所需的数据往往比管道表要求的要多。
在传统工作模式下，图形绘制和管道表编制是分开的，绘图时没有过多的约束，管道表中的起止信息手工填写，工程数据数量相对较少。
因此与非智能P＆ID系统相比，工艺专业使用智能P＆ID系统进行P＆ID设计的工作量要多1倍 2倍。
因此3D图绘制是需要很长时间，但是图纸转化和生成智能P＆ID是自动生成，大大减轻了出图工作量。
6）生产控制应用。
a．SmartPlant Review3D可以将其有效的应用在生产控制过程中。
它可以将项目进度管理软件MS Project 98或Primavera Project Planner抽象化数据以可视化的方式表达出来。
有利于不同部门的相互理解及数据的有效表达。
在以不同方式显示施工进度的同时还可以进行模型的漫游。
此应用最适合于施工管理方的控制，及时对项目进度做出控制。
针对3D图、PID图、管道表、设备表和仪表条件工作程序，在项目计划中也有相应的控制点，这些报表都有各自的侧重点，需要在项目管理程序中添加相应的控制文档。
新加的文档有两种类型，其一用于3D 和智能P＆ID系统自身数据检查，如包含全部数据的管段表、管件表、设备表和仪表索引表；其二是用于3D和智能P＆ID系统与其他应用软件之间数据一致性检查，如智能P＆ID与INTools和3D 之间的不一致报告，工艺专业发布新版智能P＆ID数据后，数据资产管理员生成该报告，显示下游应用当前数据与智能P＆ID数据的不一致性，由相关专业进行检查、注明意见、签署并发表。
b．碰撞检查功能应用。
3D模型漫游同时提供了模型的碰撞检查功能。
同时还可以移动模型的任意一部分来进行检查，可以满足不同情况的要求。
SmartPlant3D有先进的碰撞检查功能和重要的设计规则检查功能。
