光刻胶的深入学习与新型光刻胶张智楠电科111 信电学院山东工商学院 264000摘要：首先，本文从光刻中的光刻胶、光刻胶的分类、光刻胶的技术指标（物理特性）这几个方面对光刻工艺中的光刻胶进行了详细的深入学习；其次，介绍了当代几种应用广泛的光刻胶以及新型光刻胶；最后，对光刻胶的发展趋势进行了简单的分析。
关键词：光刻、光刻胶、紫外负型光刻胶、紫外正型光刻胶、远紫外光刻胶。
光刻(photoetching)工艺可以称得上是微电子工艺中最为关键的技术，决定着制造工艺的先进程度。
光刻就是，在超净环境中，将掩膜上的几何图形转移到半导体晶体表面的敏光薄材料上的工艺过程。
而此处的敏光薄材料就是指光刻胶（photoresist）。
光刻胶又称光致抗蚀剂、光阻或光阻剂，由感光树脂、增感剂和溶剂三种主要成分组成的对光敏感的混合液体。
感光树脂经光照后，在曝光区能很快地发生光固化反应，使得这种材料的物理性能，特别是溶解性、亲合性等发生明显变化。
经适当的溶剂处理，溶去可溶性部分，得到所需图像。
光刻胶的技术复杂，品种较多。
对此探讨以下两种分类方法： 1、光刻胶根据在显影过程中曝光区域的去除或保留可分为两种——正性光刻胶（positive photoresist）和负性光刻胶（negative photoresist）。
正性光刻胶之曝光部分发生光化学反应会溶于显影液，而未曝光部份不溶于显影液，仍然保留在衬底上，将与掩膜上相同的图形复制到衬底上。
负性光刻胶之曝光部分因交联固化而不溶于阻显影液，而未曝光部分溶于显影液，将与掩膜上相反的图形复制到衬底上。
正胶的优点是分辨率比较高，缺点是粘附性不好，阻挡性弱。
与之相反，负胶的粘附性好，阻挡性强，但是分辨率不高。
2、基于感光树脂的化学结构，光刻胶可以分为三种类型。
一是光聚合型，采用烯类单体，在光作用下生成自由基，自由基再进一步引发单体聚合，最后生成聚合物，具有形成正像的特点。
二是光分解型，采用含有叠氮醌类化合物的材料，经光照后,会发生光分解反应,由油溶性变为水溶性，可以制成正性胶。
微电子技术发展趋势及未来发展展望
微电子技术发展趋势及未来发展展望论文概要：本文介绍了穆尔定律及其相关内容，并阐述对微电子技术发展趋势的展望。
针对日前世界局势紧张，战争不断的状况，本文在最后浅析了微电子技术在未来轻兵器上的应用。
由于这是我第一次写正式论文，恳请老师及时指出文中的错误，以便我及时改正。
一．微电子技术发展趋势微电子技术是当代发展最快的技术之一，是电子信息产业的基础和心脏。
微电子技术的发展，大大推动了航天航空技术、遥测传感技术、通讯技术、计算机技术、网络技术及家用电器产业的迅猛发展。
微电子技术的发展和应用，几乎使现代战争成为信息战、电子战。
在我国，已经把电子信息产业列为国民经济的支拄性产业。
如今，微电子技术已成为衡量一个国家科学技术进步和综合国力的重要标志。
集成电路(IC)是微电子技术的核心，是电子工业的“粮食”。
集成电路已发展到超大规模和甚大规模、深亚微米(0.25μm)精度和可集成数百万晶体管的水平，现在已把整个电子系统集成在一个芯片上。
人们认为：微电子技术的发展和应用使全球发生了第三次工业革命。
1965年，Intel公司创始人之一的董事长Gorden Moore在研究存贮器芯片上晶体管增长数的时间关系时发现，每过18～24个月，芯片集成度提高一倍。
这一关系被称为穆尔定律(Moores Law)，一直沿用至今。
穆尔定律受两个因素制约，首先是事业的限制(business Limitations)。
随着芯片集成度的提高，生产成本几乎呈指数增长。
其次是物理限制(Physical Limitations)。
当芯片设计及工艺进入到原子级时就会出现问题。
DRAM的生产设备每更新一代，投资费用将增加1.7倍，被称为V3法则。
目前建设一条月产5000万块16MDRAM的生产线，至少需要10亿美元。
据此，64M位的生产线就要17亿美元，256M位的生产线需要29亿美元，1G位生产线需要将近50亿美元。
至于物理限制，人们普遍认为，电路线宽达到0.05μm时，制作器件就会碰到严重问题。
高职微电子专业人才培养策略论文

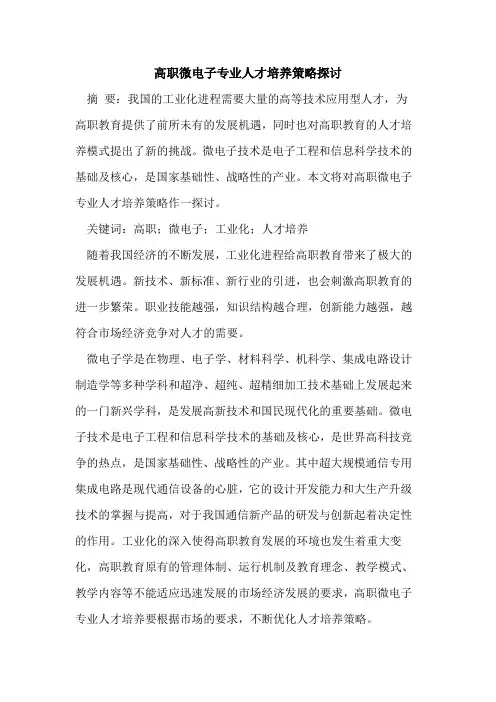

高职微电子专业人才培养策略探讨摘要：我国的工业化进程需要大量的高等技术应用型人才，为高职教育提供了前所未有的发展机遇，同时也对高职教育的人才培养模式提出了新的挑战。
微电子技术是电子工程和信息科学技术的基础及核心，是国家基础性、战略性的产业。
本文将对高职微电子专业人才培养策略作一探讨。
关键词：高职；微电子；工业化；人才培养随着我国经济的不断发展，工业化进程给高职教育带来了极大的发展机遇。
新技术、新标准、新行业的引进，也会刺激高职教育的进一步繁荣。
