NTCPTC检测方法NTC(Negative Temperature Coefficient)PTC(Positive Temperature Coefficient)是指温度敏感的电阻器,其电阻值随温度的变化而发生变化。
在电子电路中,NTC PTC常被用于温度测量、过温保护和温度补偿等应用。
下面将介绍一些常见的NTC PTC检测方法。
1.电阻-温度特性曲线测试法:该方法通过测试NTCPTC在不同温度下的电阻值,得到电阻-温度特性曲线。
主要步骤为:1)将NTCPTC连接到电路中,形成一个电阻测量回路;2)通过改变环境温度,分别记录不同温度下的NTCPTC电阻值;3)根据记录的电阻-温度数据,绘制电阻-温度特性曲线;4)利用曲线来计算NTCPTC在不同温度下的电阻值。
2.热敏电阻测试仪器法:该方法利用专用的热敏电阻测试仪器进行测量。
主要步骤为:1)连接NTCPTC到测试仪器上;2)设置测试仪器的工作模式和温度范围等参数;3)启动测试仪器,开始测试;4)测试仪器通过内部测温元件感知NTCPTC的温度,并测量NTCPTC 的电阻值;5)测试仪器会自动记录和显示NTCPTC在不同温度下的电阻值。
3.线性化电路法:该方法利用线性化电路来估计NTCPTC的温度。
主要步骤为:1)将NTCPTC接入一个线性化电路中,例如差分放大电路或电桥电路等;2)根据线性化电路的特点和设计要求,计算NTCPTC的电阻值与温度之间的关系;3)通过测量线性化电路中的电压、电流或其他参量,推算出NTCPTC的温度。
4.热电偶法:该方法利用热电偶原理来测量NTCPTC的温度。
主要步骤为:1)将NTCPTC与另一种不同温度特性的传感器(如热电偶)进行耦合;2)通过测量NTCPTC和热电偶之间的电压差,推算出NTCPTC的温度。
以上是常见的NTCPTC检测方法,不同的方法适用于不同的应用场景和需求。
选择合适的方法来检测NTCPTC的温度特性,可以确保其正常工作并提高系统的稳定性和可靠性。
常用电子元器件的识别与检测

______________________________________________________________________________________________________________电子元器件的识别与检测精品资料电阻值大小的基本单位是欧姆(1.2.1根据国家标准电阻和电位器的型号由3部分或4部分组成精品资料贴片式电阻器的型号命名一般由6部分组成1.2.21.电阻在电路中长时间连续工作而不损坏,或不显著改变其性能所允许消耗的最大功率称为电阻的额定功率。
2.标称阻值通常是指电阻体表面上标注的电阻值,简称阻根据国家标准,常用的标称电阻值系列有1.2.3电阻的阻值表示方法主要有以下四种。
1.直标法直标法就是将电阻的阻值用数字和文字符号直接标在电阻体上。
2.文字符号法就是将电阻的标称值和误差用数字和文字符号按一定的规律组合标识在电阻体上。
3.色标法是将电阻的类别及主要技术参数的数值色标电阻(色环电阻)可分为三环、四环、五环三种标法。
快速识别色环电阻的要点是熟记色环所代表的数字含16尾环金银为误差,数字应为色环电阻无论是采用三色环,还是四色环、五色环,三色环电阻的色环表示标称电阻值(允许误差均为20%10102Ω 1.0k20%四色环电阻的色环表示标称值(二位有效数1510315k5%五色环电阻的色环表示标称值(三位有效数275104 2.75M1%一般四色环和五色环电阻表示允许误差的色环4.数码法是在电阻体的表面用三位数字或两位数字加(1)标注为“103”的电阻其阻值为10×103=10kΩR标注法的电阻其电阻值为5.1Ω(3)标注为9R1的电阻其阻值为9.1Ω)四位数字标注法标注为5232 的电阻其阻值为523×102=52.3 KΩ1.2.41.阻值变化特性是电位器的主要参数。
常见的电型)三种形式,三种电位器转角与阻值的变化规律如图1.37所示。
NTC热敏电阻的温度测量技术及线性电路

表 1. 1中数据是对 V ishay - D ale热敏电阻系列 测得的 NTC 热敏电阻器性能参数。
3 利用电阻器对热敏电阻传感器进行运算放大器, 加上负反馈构成的
线性电路, 其闭环增益和传输特性以及它的输入、输
出阻抗基本上取决于外部的反馈元件, 因此, 使用运
算放大器进行线性信号的处理是非常方便的。实际
中常用运算放大器构成反相放大电路和同相放大电
路作为测量温度的接口电路, 如图 2为热敏电阻传
[ 参考文献 ] [ 1] 张存礼, 周乐 挺. 传感器 原理 与应 用 [ M ]. 北京: 北 京师
范大学出版社, 2005: 129- 130. [ 2] Stuart Ba l.l . 常用温度测量技术及其接口电路 [ DB /O L ].
http: / /h.i ba idu. com / ourway /b log / item /dc015266538cf 326aa184cfd. htm l /2008- 08- 10. [ 3] (日 ) 松 井 邦 彦 著. 梁 瑞 林 译. 传感 器 应 用 技 巧 141 例 [ M ]. 北京 : 科学出版社, 2006: 57- 76. [ 4]王化祥, 张淑 英. 传感器 原理 及应 用 [ M ]. 天津: 天 津大 学出版社, 2002: 150- 159. [ 5]周航慈, 李跃忠. 模拟比较器的应用 (四 ) [ DB /O L] . http: / /h.i ba idu. com / szcgq /blog / item /e6c6a0a f17ca2ccf7dd92a 6.f htm l /2008- 08- 10.
NTC热敏电阻检测方法

NTC热敏电阻检测方法NTC热敏电阻(Negative Temperature Coefficient Thermistor)是一种温度敏感元件,可以将温度转化为电阻值的变化。
利用NTC热敏电阻进行温度检测的方法有很多种,下面将介绍几种常用的方法。
1.恒流法恒流法是一种常用的NTC热敏电阻检测方法。
该方法利用恒定电流通过NTC热敏电阻,测量电阻两端的电压来推算温度。
具体步骤如下:(1)将NTC热敏电阻与一个已知电阻串联连接,形成一个电阻分压网络。
(2)通过搭建一个恒流源,将电流引入电阻分压网络。
(3)通过测量电阻两端的电压,利用欧姆定律和分压原理推算出NTC热敏电阻的电阻值。
(4)根据NTC热敏电阻的电阻-温度关系曲线,将电阻值转换为温度值。
2.恒压法恒压法是另一种常用的NTC热敏电阻检测方法,原理与恒流法类似,只是测量的参数不同,利用电阻两端的电流来推算温度。
具体步骤如下:(1)将NTC热敏电阻与一个已知电阻并联连接,形成一个电流分流网络。
(2)通过搭建一个恒定电压源,将电压施加在电流分流网络上。
(3)通过测量电阻两端的电流,利用欧姆定律和分流原理推算出NTC热敏电阻的电阻值。
(4)根据NTC热敏电阻的电阻-温度关系曲线,将电阻值转换为温度值。
3.桥式检测法桥式检测法是一种利用电桥平衡原理的NTC热敏电阻检测方法。
具体步骤如下:(1)搭建一个包含NTC热敏电阻和已知电阻的电桥电路。
(2)调节电桥电路中的电阻或电容,使得电桥平衡。
(3)通过测量电桥电路的输出信号,可以推算出NTC热敏电阻的电阻值。
(4)根据NTC热敏电阻的电阻-温度关系曲线,将电阻值转换为温度值。
4.趋势法趋势法是一种简便的NTC热敏电阻检测方法,适用于实时监测温度的场合。
该方法利用NTC热敏电阻的电阻值随温度的变化呈现一定的趋势,通过监测电阻值的变化来推算温度。
具体步骤如下:(1)进行一组标定实验,得到NTC热敏电阻的电阻-温度关系曲线。

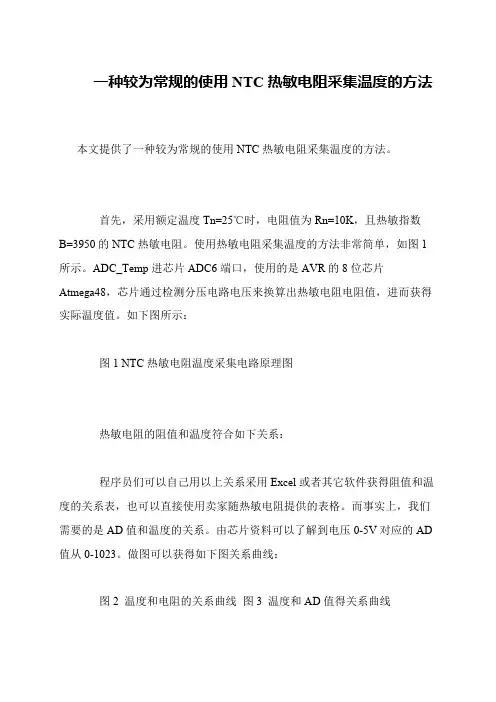

一种较为常规的使用NTC热敏电阻采集温度的方法

一种较为常规的使用NTC热敏电阻采集温度的方法
本文提供了一种较为常规的使用NTC热敏电阻采集温度的方法。
首先,采用额定温度Tn=25℃时,电阻值为Rn=10K,且热敏指数
B=3950的NTC热敏电阻。
使用热敏电阻采集温度的方法非常简单,如图1所示。
ADC_Temp进芯片ADC6端口,使用的是AVR的8位芯片
Atmega48,芯片通过检测分压电路电压来换算出热敏电阻电阻值,进而获得实际温度值。
如下图所示:
图1 NTC热敏电阻温度采集电路原理图
热敏电阻的阻值和温度符合如下关系:
程序员们可以自己用以上关系采用Excel或者其它软件获得阻值和温度的关系表,也可以直接使用卖家随热敏电阻提供的表格。
而事实上,我们需要的是AD值和温度的关系。
由芯片资料可以了解到电压0-5V对应的AD 值从0-1023。
做图可以获得如下图关系曲线:
图2 温度和电阻的关系曲线图3 温度和AD值得关系曲线。

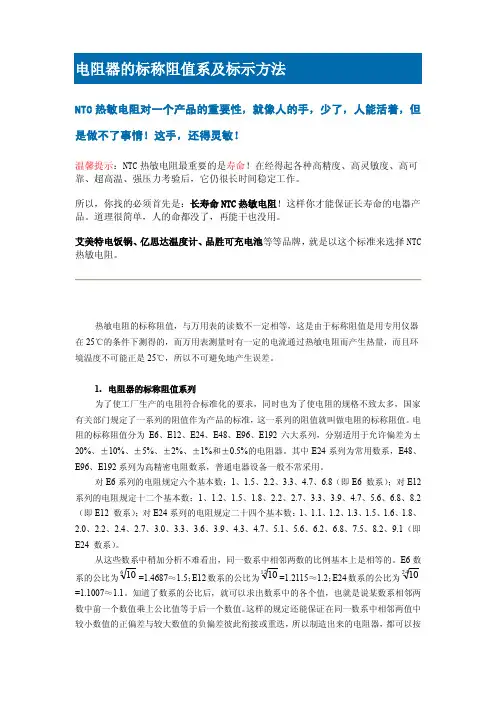

NTC热敏电阻器的标称阻值及其他标示方法
