异形柱技术总结去年年底做了一个异形柱结构的检测鉴定，虽然之前很少接触异形柱，但经过这个工程后，还是学到了不少有关异形柱方面的知识和技术。
一、异形柱的基本概念现代住宅建筑要求大开间，平面及房间布置灵活、方便，室内不出现柱楞、不露梁等。
异形柱与短肢剪力墙结构能较好地满足现代住宅建筑的要求，因而逐渐得到了推广应用。
我们先来了解异形柱的定义。
《混凝土异形柱结构技术规程》(JGJ1 49—200 6)对异形柱的定义是：截面几何形状为L形、T形和十字形，且截面各肢的肢高肢厚比不大于4的柱。
规程中目前仅列入了L形、T形和十字形三种界面形式的异形柱，因为对此三种截面积累的工程经验较多。
未列入的还有一字形，Z字形等。
一形柱和Z形柱截面类似，即两个主轴方向抗弯能力相差甚大。
目前，此两种类型的柱尚未列入规程中，以后经过大量的试验研究后，应该也会经入规程的控制。
下图为几种异形柱及其钢筋配置：异形柱各肢肢长可能相等，也可能不等。
我们在抗震设计时宜采用等肢异形柱，当不得不采用不等肢异形柱时，两肢的肢高比不宜超过1.6，且肢后差不大于50mm（详见《规程》条文说明第6.1.4条）。
柱截面肢高肢厚比是指异形柱柱肢截面高度与厚度的比值，柱的肢高肢厚比不同时，柱的性能也会有不同的差异。
规程规定肢高肢厚比不大于4，试验表明，在此情况下，异形柱在偏心受压状态下的应变基本符合平截面假定。
二、异形柱与矩形柱的限值对比异形柱和矩形柱相比，在设计中差异时比较明显的，我们来看看这些差异：1.当建筑物构形式相同且所处地域的抗震烈度相同时，异形柱的最大适用高度要明显低于矩形柱的最大适用高度，详见下表：矩形柱：异形柱：2.在风荷载、多遇地震作用下，异形柱结构的弹性层间位移角限值比起相同结构类型的矩形柱要严格一些，详见下表：异形柱：矩形柱：3.在罕遇地震作用下，异形柱结构的弹塑性层间位移角限值比起相同结构类型的矩形柱要严格一些，详见下表：异形柱：矩形柱：4.在相同结构形式及相同抗震等级条件下，异形柱的轴压比限值要明显严于同种结构类型的矩形柱，详见下表：异形柱：矩形柱：5.界定“扭转不规则类型”的控制点更严，抗规规定当结构的扭转位移比大于1.45时可界定为扭转不规则结构，而异规界定1.2。

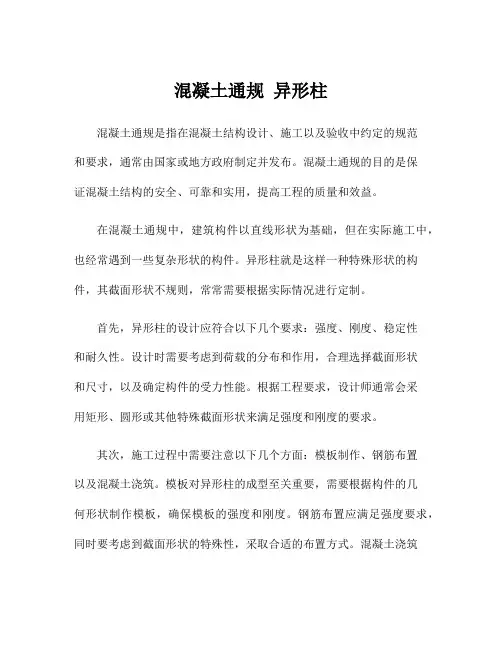

混凝土通规 异形柱
