第五章 曲线与曲面
《自由曲线与曲面》课件
课件演示流程及时间安排
开场介绍：5分钟 添加标题
自由曲线与曲面的生成方法： 自由曲线与曲面的优化与改
15分钟
进：10分钟
添加标题
添加标题
提问与互动：5分钟 添加标题
添加标题
自由曲线与曲面的基本概念： 10分钟
添加标题
自由曲线与曲面的应用实例： 10分钟
添加标题 总结与展望：5分钟
课件素材及资源获取方式
结论与展望
课件页码及内容安排
• 封面：标题、作者、日期 • 目录：列出所有章节和页码 • 引言：介绍自由曲线与曲面的背景和重要性 • 第一章：自由曲线与曲面的定义和分类 • 第二章：自由曲线与曲面的性质和特征 • 第三章：自由曲线与曲面的表示方法 • 第四章：自由曲线与曲面的应用实例 • 结论：总结自由曲线与曲面的重要性和应用价值 • 参考文献：列出参考的书籍、论文和网站 • 致谢：感谢指导老师和同学的帮助 • 封底：结束语和版权声明
单击此处添加副标题
自由曲线与曲面PPT课件
大纲
汇报人：
目录
01 02 03 04 05 06
添加目录项标题 课件简介 课件内容 课件结构 课件效果 总结评价
01
添加目录项标题
02
课件简介
课件背景
自由曲线与曲面是数学和计算机图形学中的重要概念 课件旨在帮助学生理解自由曲线与曲面的基本概念、性质和应用 课件内容涵盖了自由曲线与曲面的定义、分类、性质、表示方法、计算方法、应用实例等 课件适合数学、计算机科学、工程学等专业的学生和教师使用
课件目的
讲解自由曲线与曲面的生成 方法
介绍自由曲线与曲面的基本 概念和性质
探讨自由曲线与曲面的应用 领域
提高学生理解和应用自由曲 线与曲面的能力
曲线与曲面的参数方程
曲线与曲面的参数方程曲线与曲面是数学中的基本概念，它们在几何学、物理学和工程学等领域中有着重要的应用。
本文将介绍曲线与曲面的参数方程，以及它们在实际问题中的应用。
一、曲线的参数方程曲线是平面或空间中的一条连续的线段，它可以用参数方程来表示。
参数方程是指将曲线上的点的坐标用参数表示，而不是直接用坐标表示。
对于二维平面曲线，参数方程通常形式为：x = f(t)y = g(t)其中，t为参数，f(t)和g(t)是与参数t有关的函数。
通过不同的参数t取值，可以得到曲线上的各个点，从而描述整个曲线。
举个例子，考虑单位圆的参数方程。
圆的方程为x² + y² = 1，而参数方程为：x = cos(t)y = sin(t)其中，参数t的取值范围为0到2π。
当t取0时，x = cos(0) = 1，y= sin(0) = 0，即得到圆的右端点；当t取π/2时，x = cos(π/2) = 0，y =sin(π/2) = 1，即得到圆的上端点；依此类推，当t取2π时，又得到圆的右端点，从而完成了整个圆的参数方程描述。
二、曲面的参数方程曲面是空间中的一片连续的平面区域，它可以用参数方程来表示。
参数方程是指将曲面上的点的坐标用参数表示，而不是直接用坐标表示。
对于三维空间中的曲面，参数方程通常形式为：x = f(u, v)y = g(u, v)z = h(u, v)其中，u和v为参数，f(u, v)、g(u, v)和h(u, v)是与参数u和v有关的函数。
通过不同的参数u和v的取值，可以得到曲面上的各个点，从而描述整个曲面。
举个例子，考虑球面的参数方程。
球面的方程为x² + y² + z² = r²，而参数方程为：x = r sinθ cosφy = r sinθ sinφz = r c osθ其中，r为球的半径，θ为极角，范围是0到π，φ为方位角，范围是0到2π。
微分几何的曲线与曲面
微分几何的曲线与曲面微分几何是数学中的一个分支，它研究的是曲线与曲面以及其在空间中的性质和变形。
曲线与曲面是微分几何的基本概念，它们在几何学、物理学和工程学等领域中都具有重要的应用价值。
一、曲线曲线是空间中一条连续的轨迹，可以用参数方程或者向量值函数表示。
对于参数方程，通常使用参数t来表示曲线上的点的位置，而向量值函数则将参数t映射到空间中的点。
在微分几何中，我们通常关注曲线的切向量、弧长、曲率和挠率等性质。
曲线的切向量表示曲线在某一点处的方向，它的大小与曲线在该点的速率有关。
弧长表示曲线上两点之间的距离，它是曲线长度的度量。
曲率是衡量曲线的弯曲程度的量，它描述了曲线在某点附近的几何性质。
挠率则刻画了曲线弯曲的方向。
二、曲面曲面是空间中的一个二维对象，它可以用参数方程、隐函数方程或者显函数方程表示。
参数方程和向量值函数类似，将两个参数u和v 映射到空间中的点。
隐函数方程将曲面表示为一个方程，其中的变量与坐标之间存在一定的关系。
显函数方程则直接给出了曲面的形式。
曲面的法向量、切平面、曲率和高斯曲率等性质是微分几何中研究的重点。
曲面的法向量垂直于曲面上每一点的切平面，它的方向和切平面的变化率有关。
切平面是通过曲面上一点并与该点的切向量垂直的平面。
曲率是衡量曲面的弯曲程度的量，它描述了曲面在某点附近的几何性质。
高斯曲率是刻画曲面弯曲方向的指标，它可以判断曲面上某点处的性质。
三、微分几何的应用微分几何在几何学、物理学和工程学等领域中都有广泛的应用。
在几何学中，微分几何可以研究曲线和曲面的性质，进而推导出一些几何定理和结论。
在物理学中，微分几何可以描述空间中物体的运动轨迹和性质，以及引力场等物理现象。
在工程学中，微分几何可以应用于地图绘制、计算机图形学和机械设计等领域，用来分析和描述实际问题的几何性质。
总结微分几何研究曲线与曲面在空间中的性质和变形，涉及到曲线的切向量、弧长、曲率和挠率，以及曲面的法向量、切平面、曲率和高斯曲率等概念。
曲面与曲线知识点总结
曲面与曲线知识点总结一、曲线与曲面的基本概念曲线是在平面上的点按照特定的规则所组成的图形，而曲面则是在三维空间内的点按照特定的规则所组成的图形。
在数学上，我们可以用函数来描述曲线和曲面，从而研究它们的性质和特点。
1.1 曲线的性质曲线可以是直线、圆、椭圆、抛物线、双曲线等不同类型的图形。
我们可以通过曲线的方程以及参数方程来描述它的形状和位置。
曲线的长短、曲率、切线、法线等性质对于描述曲线的形态和特点至关重要。
1.2 曲面的性质曲面可以是球面、圆柱面、圆锥面、双曲面、抛物面等不同类型的图形。
我们可以用二元函数或者参数方程来描述曲面的形状和位置。
曲面的曲率、切线、法线等性质是研究曲面形态的重要工具。
1.3 直角坐标系和参数方程在研究曲线和曲面的性质时，我们可以使用直角坐标系、参数方程和极坐标系等不同的数学工具来描述它们的形态和位置关系。
不同的描述方法可以帮助我们更好地理解曲线和曲面的性质。
二、曲线的方程与性质曲线方程是研究曲线性质的重要工具，通过曲线方程我们可以得到曲线的形状、位置、长度、曲率等重要信息。
2.1 一元曲线的方程一元曲线的方程可以用直角坐标系的方程或者参数方程来表示。
常见的一元曲线包括直线、圆和椭圆、抛物线、双曲线等。
这些曲线都有各自的特点和性质，通过曲线方程我们可以了解它们的形状和位置关系。
2.2 二元曲线的方程二元曲线的方程可以用参数方程或者隐式方程来表示。
常见的二元曲线包括螺线、双曲线、阿基米德螺线等。
通过曲线方程我们可以了解二元曲线的性质和特点。
2.3 曲线的性质曲线的性质包括长度、曲率、切线、法线等重要内容。
通过曲线方程和导数的求解，我们可以求得曲线的长度、曲率和切线、法线等相关信息，从而了解曲线的形态和特点。
三、曲面的方程与性质曲面方程是研究曲面性质的重要工具，通过曲面方程我们可以得到曲面的形状、位置、曲率等重要信息。
3.1 一元曲面的方程一元曲面的方程可以用隐式方程或者参数方程来表示。

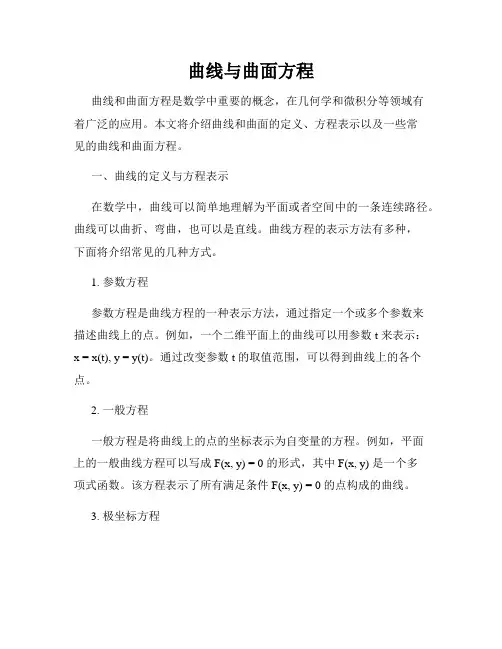

曲线与曲面方程
曲线与曲面方程曲线和曲面方程是数学中重要的概念，在几何学和微积分等领域有着广泛的应用。
本文将介绍曲线和曲面的定义、方程表示以及一些常见的曲线和曲面方程。
一、曲线的定义与方程表示在数学中，曲线可以简单地理解为平面或者空间中的一条连续路径。
曲线可以曲折、弯曲，也可以是直线。
曲线方程的表示方法有多种，下面将介绍常见的几种方式。
1. 参数方程参数方程是曲线方程的一种表示方法，通过指定一个或多个参数来描述曲线上的点。
例如，一个二维平面上的曲线可以用参数 t 来表示：x = x(t), y = y(t)。
通过改变参数 t 的取值范围，可以得到曲线上的各个点。
2. 一般方程一般方程是将曲线上的点的坐标表示为自变量的方程。
例如，平面上的一般曲线方程可以写成 F(x, y) = 0 的形式，其中 F(x, y) 是一个多项式函数。
该方程表示了所有满足条件 F(x, y) = 0 的点构成的曲线。
3. 极坐标方程极坐标方程是一种用极坐标来表示曲线的方程。
在极坐标系中，点的位置由距离和角度来确定。
例如，极坐标方程r = f(θ) 可以表示一个极坐标下的曲线。
二、常见的曲线方程在数学中，有许多重要的曲线方程，这里将介绍几个常见的曲线。
1. 直线方程直线是最简单的曲线形式，其方程可以用一般方程表示为 Ax + By+ C = 0，其中 A、B、C 是常数。
2. 抛物线方程抛物线是一类曲线，其方程可以用一般方程表示为 y = ax² + bx + c，其中 a、b、c 是常数。
3. 椭圆方程椭圆是一个闭合曲线，其方程可以用一般方程表示为 (x-h)²/a² + (y-k)²/b² = 1，其中 (h, k) 是椭圆的中心坐标， a、b 分别是椭圆的长短半轴。
4. 双曲线方程双曲线也是一个开口的曲线，其方程可以用一般方程表示为 (x-h)²/a² - (y-k)²/b² = 1，其中 (h, k) 是双曲线的中心坐标， a、b 分别是双曲线的长短半轴。
曲线与曲面积分
曲线与曲面积分曲线与曲面积分是微积分中重要的概念，广泛应用于物理学、工程学等领域。
本文将介绍曲线与曲面积分的基本概念、计算方法以及应用案例。
一、曲线积分曲线积分是对曲线上某个函数的积分运算。
曲线可以是平面曲线，也可以是空间曲线。
我们以平面曲线为例进行说明。
设曲线C是由参数方程(x(t), y(t))表示，其中t的取值范围是[a, b]。
对于函数f(x, y)，曲线积分的定义如下：∫f(x, y) ds = ∫f(x(t), y(t))√[x'(t)]²+[y'(t)]² dt其中ds表示弧长元素。
计算曲线积分的方法主要有参数法和直接法。
参数法是将曲线参数化，然后将曲线积分转化为参数的积分，最后求解参数积分。
直接法是根据曲线的方程，利用弧微分公式，将曲线积分直接转化为函数的定积分。
曲线积分在物理学中有广泛应用，例如计算沿曲线C的力场的功、电场/磁场对电流/磁通的做功等。
二、曲面积分曲面积分是对曲面上某个函数的积分运算。
曲面可以是平面曲面，也可以是空间曲面。
我们以平面曲面为例进行说明。
设曲面S是由参数方程(x(u, v), y(u, v), z(u, v))表示，其中(u, v)的取值范围是[D]。
对于函数f(x, y, z)，曲面积分的定义如下：∬f(x, y, z) dS = ∬f(x(u, v), y(u, v), z(u, v))∥ru×rv∥ dudv其中∥ru×rv∥表示曲面元素的面积，并且ru和rv是曲面的切向量。
计算曲面积分的方法主要有参数法和直接法。
参数法是将曲面参数化，然后将曲面积分转化为参数的积分，最后求解参数积分。
直接法是根据曲面的方程，利用曲面微分公式，将曲面积分直接转化为函数的定积分。
曲面积分在物理学和工程学中有广泛应用，如计算电场/磁场通过曲面的电通量/磁通量、计算曲面上流体的流量等。
三、应用案例1. 计算曲线积分假设曲线C是圆周x²+y²=a²，并且函数f(x, y) = x²+y²。
微分几何中的曲线与曲面
微分几何中的曲线与曲面微分几何是现代数学的重要分支之一，研究的对象是曲线和曲面。
曲线与曲面是微分几何的基础概念，本文将通过介绍曲线和曲面的定义、性质和应用等方面，探讨微分几何中的曲线与曲面。
一、曲线的定义与性质在微分几何中，曲线是指一条连续的路径，可以用数学模型来描述。
常用的曲线方程有参数方程、隐式方程和显式方程等形式。
1. 参数方程曲线的参数方程形式为：x = f(t)y = g(t)z = h(t)其中t是参数，f(t)、g(t)和h(t)是关于t的函数，描述了曲线在坐标系中的运动轨迹。
参数方程形式的优点是能够较清晰地表示曲线的几何特性。
2. 隐式方程曲线的隐式方程形式为：F(x, y, z) = 0其中F是关于x、y、z的函数。
隐式方程描述了曲线上的点满足的方程，通过求解该方程可以确定曲线的位置。
隐式方程形式的优点是能够在一定程度上简化计算。
3. 显式方程曲线的显式方程形式为：z = f(x, y)其中f是关于x、y的二元函数。
显式方程描述了曲线在平面上的投影，可直观地展示曲线的形状和特征。
曲线的性质包括长度、弧长、切线、曲率等。
长度是曲线上两点之间的距离，弧长是曲线上一部分的长度。
切线是曲线某一点处与曲线相切的直线，切线的方向与曲线在该点的切向量方向一致。
曲率是描述曲线的弯曲程度的量，曲率越大，曲线越弯曲。
二、曲面的定义与性质曲面是三维空间中的二维对象，可以用数学模型来描述。
常用的曲面方程有参数方程和隐式方程等形式。
1. 参数方程曲面的参数方程形式为：x = f(u, v)y = g(u, v)z = h(u, v)其中u和v是参数，描述了曲面在坐标系中的位置。
参数方程形式的优点是能够较清晰地表示曲面的几何特性。
2. 隐式方程曲面的隐式方程形式为：F(x, y, z) = 0其中F是关于x、y、z的函数。
隐式方程描述了曲面上的点满足的方程，通过求解该方程可以确定曲面的位置。
隐式方程形式的优点是能够在一定程度上简化计算。
曲线与曲面的微分几何学
曲线与曲面的微分几何学是现代数学中的一个重要分支，研究的是曲线与曲面的性质、形状和变化。
它对于几何学、物理学以及计算机图形学等领域具有广泛的应用。
在微分几何学中，曲线是指在一个平面或者空间中具有连续性的路径。
曲线的性质和形状可以通过微分几何学的工具进行研究和描述。
例如，曲线的切线方向、曲率等都可以通过微分几何学的方法进行计算。
曲面是指一个具有平坦形状的二维物体，如球面、圆柱面等。
曲面的性质和变化也可以通过微分几何学进行研究。
例如，曲面的法线方向、曲率等也可以通过微分几何学的方法来计算和描述。
微分几何学通过引入微分、偏导数等概念，使得对于曲线和曲面的研究变得更加方便和精确。
通过微分几何学的方法，可以计算曲线与曲面的切线方向、法线方向、曲率等重要的性质。
这些性质对于形状分析、计算机图形学中的三维建模以及物理学中的力学和光学等领域都具有重要的意义。
微分几何学的研究方法包括参数化方法、张量分析、微分形式等。
其中，参数化方法是最基本和常用的方法之一。
通过引入参数，可以将曲线和曲面的研究问题转化为参数方程的问题，从而简化计算过程。
张量分析是微分几何学的另一个重要工具，它将微分几何的概念和方法与线性代数和微积分等数学工具结合起来，可以对于曲线、曲面以及更高维度的几何对象进行研究。
微分几何学在现代科学和工程领域具有广泛的应用。
在物理学中，微分几何学的方法可以用于描述引力场、电磁场等的性质和变化。
在计算机图形学中，微分几何学可以用于计算和表示三维物体的形状和运动。
在机器学习和人工智能领域，微分几何学的方法可以用于图像识别、模式识别等问题的研究和解决。
总之，曲线与曲面的微分几何学是一个重要而精确的数学分支，它对于几何学、物理学以及计算机图形学等领域都具有广泛的应用。
通过微分几何学的方法，我们可以研究和描述曲线与曲面的性质和形状，进而深入理解和应用于相关领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
最简单的参数曲线是直线段，端点为P1、 P2的直线段参数方程可表示为：
p(t)=P1+(P2-P1)t t∈[0, 1];
圆在计算机图形学中应用十分广泛，其在
第一象限内的单位圆弧的非参数显式表示
为： y 1 x2
(0 x 1)
其参数形式可表示为：
p(t)
1 t 2 1 t 2
,
1
2t t
t [0,1]
x(t )
p(t)
y(t)
tn
z(t )
t
an
1 aa10
bn
b1 b0
cn
T C
c1 c0
t[0,1]
5.1.5 三次Hermite样条
给定n+1个点，可得到通过每个点的分段三次多
项式曲线：
x(t) y(t)
axt ayt
3 3
bxt byt
2 2
5.1.1 曲线曲面的参数表示
曲线和曲面的表示分为参数表示和非参数表示 两种，非参数表示又分为显式表示和隐式表示。
显式表示一般形式是：y=f（x）。 隐式表示:f(x,y)=0 .
非参数方程的缺点是：与坐标轴相关；会出现 斜率为无穷大的情形（如垂线）；对于非平面 曲线、曲面，难以用常系数的非参数化函数表 示；不便于计算机编程。
曲线曲面的参数表示
参数表示的曲线、曲面具有几何不变性等 优点，计算机图形学中通常用参数形式描 述曲线、曲面。
曲线上任一点的坐标均表示成给定参数的
函数。假定用t表示参数，平面曲线上任一 点P可表示为： p(t)=[x(t), y(t)] 空间曲线上任一三维点P可表示为： p(t)=[x(t), y(t), z(t)]
第5章 曲线和曲面
几何造型技术是一项研究在计算机中，如何表达物 体模型形状的技术。在航空航天、汽车、造船、机械、 建筑和电子等行业得到了广泛的应用。
拟合曲线可分为两种类型：曲线过所有的给定型值 点(插值放样)；另一种曲线是，并不一定通过给定的型 值点，而只是比较好地接近这些点(逼近）。这类曲线 （或曲面）比较适合于外形设计。
工业产品的几何形状：
初等解析曲面 复杂方式自由变化的曲线曲面
曲线曲面数学描述的发展
弗格森双三次曲面片, 孔斯双三次曲面片 样条方法, Bezier方法, B样条方法 有理Bezier, 非均匀有理B样条方法
5.1曲线曲面基础
曲线曲面的表示要求 1.唯一性 2.几何不变性 3.易于定界 4.统一性 5.易于实现光滑连接 6.几何直观
曲线光滑度的两种度量方法并不矛盾，Cn连续 包含在Gn连续之中。
1.参数连续性
0阶参数连续性，记作C0连续性，是指曲线的几
何位置连接，即
p(1) Q(0)
0阶参数连续性
图5-3:0阶参数连续性
1阶参数连续性
记作C1连续性，指代表两个相邻曲线段的方程在 相交点处有相同的一阶导数：
p (1) Q(0)
在计算机图形学中，样条曲线是指由多 项式曲线段连接而成的曲线，在每段边 界处满足特定的连续性条件。
样条曲面则是由两组正交的样条曲线来 描述。
n次样条参数多项式曲线
x(t)
y(t)
antn bnt n
a2t b2t
2 2
a1t1 b1t1
a0 b0
z(t)
cnt
n
c2t
2
c1t1
c0
5.1.3 连续性
假定参数曲线段pi以参数形式进行描述：
pi pi (t) t [t i0 , ti1 ]
•连续性:曲线段之间如何实现光滑连接的问题 •参数连续性:函数的可微性，把组合参数曲线构造
成在连接处具有直到n阶连续，即n阶连续可微，这 类光滑度称之为Cn或n阶参数连续性
几何连续性
组合曲线在连接处满足不同于Cn的某一组约束 条件，称为具有n阶几何连续性，简记为Gn。
出来
5.1.2 插值与逼近
1．插值
给定一组有序的数据点Pi(i=0, 1, …, n)，
构造一条曲线顺序通过这些数据点，称 为对这些数值
2.逼近
当型值点较多时，构造插值函数通过所有型值 点是相当困难的。而测量所得的数据点本身比 较粗糙，使得构造精确的插值函数也是没有意 义的。
cxt cyt
dx dy
z(t)
azt
3
bzt
2
czt
d
z
t [0,1]
方程组中12个系数唯一地确定了一条3次参数曲线的位
置与形状。上述代数式写成矢量式是：
P(t) at3 bt 2 ct d
t [0,1]
描述参数曲线的条件有：
端点位置矢量、端点切线矢量、曲率等。对三
次参数曲线，用其端点矢量P(0),P(1). 端点切线矢量P’(0),P’(1)描述. 则由上式得：
1阶参数连续性
图5-4:1阶参数连续性
2阶参数连续性
记作C2连续性，指两个相邻曲线段的方程在相交 点处具有相同的一阶和二阶导数。
Q(0) 2 P(1) P(1)
为任意常数。当 1, 0时，
G2连续就成为C2连续。
5.1.4 样条描述
样条（spline）是指通过一组给定点集来 生成平滑曲线的柔性带。
2
t[0,1]
参数表示方法的优点：
1．点动成线 2．选取具有几何不变性的参数曲线曲面表
示形式。 3．斜率
dy m dy / dt n dy / dt dx m dx / dt n dx / dt
4．t∈[0,1] ，使其相应的几何分量是有界的 5．可对参数方程直接进行仿射和投影变换 6．参数变化对各因变量的影响可以明显地表示
这时通常选择一个次数较低的函数，构造一条 曲线使之在某种意义下最接近给定的数据点， 称为对这些数据点进行逼近，所构造的曲线为 逼近曲线。插值和逼近则统称为拟合。
逼近的方法最常用的是最小二乘法
曲线的插值
图5-1 曲线的插值
曲线的逼近
图5-2 曲线的逼近
将连接有一定次序控制点的直线序列称为控制 多边形或特征多边形
则三次参数曲线为三次Hermite样条曲线：
a 2 p0 2 p1 p'0 p'1
b c
3 p0 p'0
3 p1
2 p'0 p'1
d p0
将这些系数代回到原曲线方程,则曲线方程可 表示为：
p(t) (2t3 3t 2 1) p0 (2t3 3t 2 ) p1 (t3 2t 2 t) p'0 (t3 t 2 ) p'1 t[0,1]
