你问的是这个问题吗？下图：是二极管限幅电路，电路（a）是并联单向限同上电路，电路（b）是串联单向限幅电路；电路（C)是双向限幅电路，三种电路的工作原理相同，现以电路（C）说明：分析电路原理时认为二极管的正向电阻Rf为零反向电阻Rr为无限大，当Ui>E1时，D1导通，则Uo=E1；反之，当Ui<E2时，D2导通，则Uo=-E2;而当E2〈Ui<E1时，D1和D2截止，Uo 随Ui而改变，故输出波如图（C）所示。
按式R=来选限流电阻。
例如设二极管D的Rf=200欧及Rr=500千欧，可算得R≈10千欧，E1、E2可按要求限幅电平来选取，但要考虑二极管的正向压降（硅管约为0.6伏，锗管约为-0.3伏）的影响。
关键字：限幅电路限幅电路的作用是把输出信号幅度限定在一定的范围内，亦即当输入电压超过或低于某一参考值后，输出电压将被限制在某一电平（称作限幅电平），且再不随输入电压变化。
1．二极管限幅器图Z1606所示的限幅电路中，因二极管是串在输入、输出之间，故称它为串联限幅电路。
图中，若二极管具有理想的开关特性，那么，当uｉ低于E时，D不导通，u O＝E；当uｉ高于E以后，D导通，u O＝uｉ。
该限幅器的限幅特性如图Z1607所示，当输入振幅大于E 的正弦波时，输出电压波形见图Z1608。
可见，该电路将输出信号的下限电平限定在某一固定值E上，所以称这种限幅器为下限幅器。
如将图中二极管极性对调，则得到将输出信号上限电平限定在某一数值上的上限幅器。
如将二极管和负载并联，则组成并联限幅器，见图Z1609。
图中，当uｉ高于E时，D导通，u O s＝E；当uｉ低于E时，D截止，u O＝uｉ。
它的限幅特性如图Z1610所示。
显然，这是一个上限幅器。
将上、下限幅器组合在一起，就组成了如图Z1611所示的双向限幅电路，它的限幅特性如图Z1612所示。
当输入一个振幅较大的正弦信号时，输出波形见图Z1613。
2．三极管限幅器利用三极管的截止和饱和特性也可构成限幅电路（如图Z1614所示），这类电路还兼有放大作用。

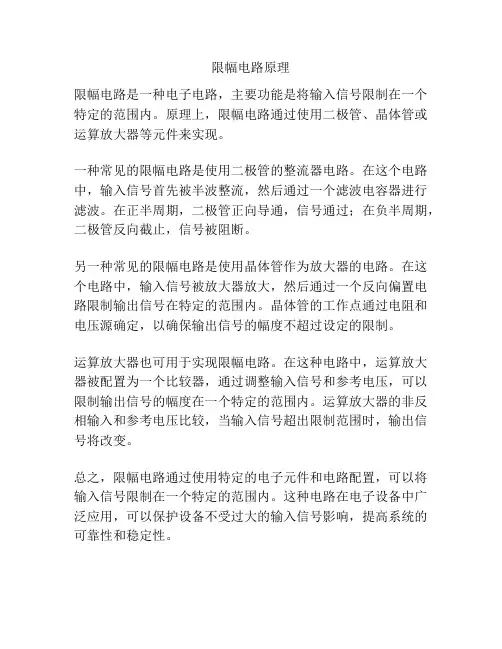

限幅电路原理
限幅电路原理
限幅电路是一种电子电路，主要功能是将输入信号限制在一个特定的范围内。
原理上，限幅电路通过使用二极管、晶体管或运算放大器等元件来实现。
一种常见的限幅电路是使用二极管的整流器电路。
在这个电路中，输入信号首先被半波整流，然后通过一个滤波电容器进行滤波。
在正半周期，二极管正向导通，信号通过；在负半周期，二极管反向截止，信号被阻断。
另一种常见的限幅电路是使用晶体管作为放大器的电路。
在这个电路中，输入信号被放大器放大，然后通过一个反向偏置电路限制输出信号在特定的范围内。
晶体管的工作点通过电阻和电压源确定，以确保输出信号的幅度不超过设定的限制。
运算放大器也可用于实现限幅电路。
在这种电路中，运算放大器被配置为一个比较器，通过调整输入信号和参考电压，可以限制输出信号的幅度在一个特定的范围内。
运算放大器的非反相输入和参考电压比较，当输入信号超出限制范围时，输出信号将改变。
总之，限幅电路通过使用特定的电子元件和电路配置，可以将输入信号限制在一个特定的范围内。
这种电路在电子设备中广泛应用，可以保护设备不受过大的输入信号影响，提高系统的可靠性和稳定性。
并联二极管上限幅电路
并联二极管上限幅电路在电子世界里，有个神奇的东西叫做并联二极管上限幅电路，听起来是不是有点高深？其实它就像我们生活中的一位守门员，负责把那些过于“疯狂”的电信号挡在门外，保持电子设备的平稳运行。
想象一下，如果没有这样一个守门员，信号就像喝了兴奋剂的孩子，四处乱窜，搞得大家不得安宁。
嘿，谁会想在电路里搞得一团糟呢？先说说二极管吧。
二极管就像是一个只允许电流单向通过的小门。
电流从一边进，另一边出，没得商量。
这种特性让二极管在电路中扮演了重要角色，像是家里的门卫，严肃又认真。
可是在一些情况下，二极管光靠自己可不够。
这里就需要并联的妙招了。
并联就是把几个二极管像朋友聚会一样，拉在一起，形成一个强大的小团体。
每个二极管都在认真工作，保护着电路。
比如说，当输入的电压太高，二极管就会齐心协力，像一群勇敢的骑士，顶住压力，把过高的电压压制在一个合理的范围内。
就像是家里的长辈，见小孩子太调皮了，赶紧把他们的玩具收起来，不能让他们闹得不可开交。
这么一来，信号就被限制在一个可控的范围内，设备也能安安稳稳地工作。
这真是个聪明的办法啊！想象一下，电路里的信号如果不受控制，就像开了天窗的车，满载而归也得满脸灰。
我们不想让电路“吃到灰”，对吧？二极管并联还挺有趣的。
每个二极管的特性稍微不同，有的像个急性子，有的则比较稳重。
它们在一起，形成了一种微妙的平衡。
你可以把它想象成一个合唱团，有些人唱高音，有些人唱低音，和谐得很。
只要一个人唱得太高，其他人就会跟着调节，保持整体的平衡，确保合唱听起来不刺耳。
在实际应用中，这种上限幅电路可谓是无处不在。
我们用的手机、电视，甚至是家里的冰箱，都可能用到了这种电路。
它们就像是我们的保镖，默默守护着电子产品不被“过激”的信号伤害。
信号一旦过高，二极管就会立刻反应，就像是侦探看到可疑人物，迅速采取行动，保护“家”里的安全。
使用并联二极管上限幅电路并不是没有挑战。
虽然这些小家伙们各自能力不凡，但如果其中一个二极管“挂掉”了，整个系统可能就会受到影响。
限幅电路工作原理
限幅电路工作原理
限幅电路是一种常用的电子电路，用于限制输入信号的幅值在一定范围内，使其输出信号不超过设定的上下限。
其工作原理基于二极管的导通特性和稳压二极管的抑制特性。
在限幅电路中，一般采用两个二极管组成的反向并联结构。
当输入信号的幅值小于负半波稳压二极管的稳定电压时，稳压二极管处于截止状态，而正向并联的普通二极管处于导通状态，使得输入信号通过。
当输入信号的幅值大于稳压二极管的稳定电压时，稳压二极管开始导通，限制输入信号的幅值，从而输出信号的幅值也被限制在稳压二极管的稳定电压范围之内。
限幅电路的工作原理可以通过分析二极管的获得，当二极管导通时，其正向压降很小，可以认为是一个近似的导线，从而使输入信号通过限幅电路。
而当二极管处于截止状态时，其反向电阻非常大，相当于开路，使得输入信号无法通过限幅电路。
通过适当选择稳压二极管的稳定电压和普通二极管的阻值，可以实现不同范围的输入信号幅值限制。
同时，在实际使用中，还可以根据需求选择不同的二极管组合和其他元件组成不同形式的限幅电路。
限幅电路的工作原理
限幅电路的工作原理
限幅电路的工作原理是通过限制电压或电流的幅值范围来保护电路或设备不被过大的电压或电流损坏。
它常用于信号处理电路中，特别是用于音频放大器和模拟电视调幅解调器中。
限幅电路通常由二极管组成，二极管具有非线性特性——当电压小于正向电压（正向偏置电压）时，二极管处于截止状态，电流很小，电压波形完全按照输入信号波形变化；当电压大于正向电压时，二极管处于导通状态，电流快速增大，电压波形不能超过正向电压，并保持为常量。
在限幅电路中，输入信号首先经过一个初始级比较装置，该装置比较输入信号和设定的正向电压，确定是否大于正向电压。
如果输入信号的幅值小于正向电压，则通过，并根据输入信号的改变而改变输出信号；如果输入信号的幅值大于正向电压，则初始级比较装置将电压限制在正向电压，并将其传递到输出信号。
通过限幅电路可以防止输入信号的波形因过大的幅值而失真或损坏电路或设备。
此外，限幅电路还可以用于选择所需幅值的特定频率分量，以实现频率响应的定制。
需要注意的是，在使用限幅电路时，正向偏置电压和限幅幅值的选择十分重要，因为过高的偏置电压或限幅幅值可能会导致失真或损坏信号。
因此，设计限幅电路时需要根据实际应用需求进行仔细选择和调整。

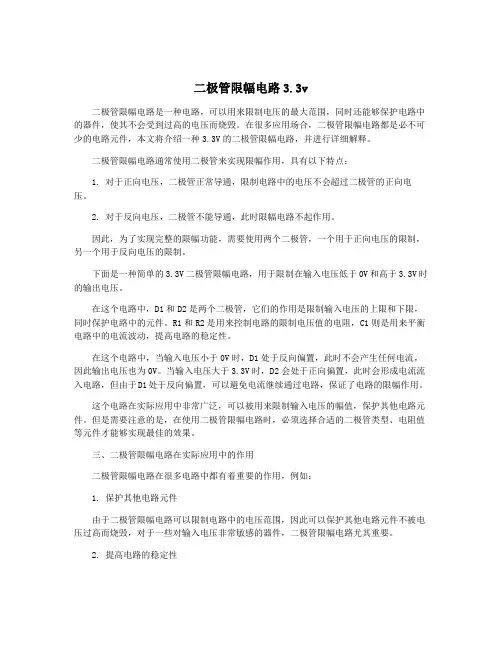

二极管限幅电路3.3v
二极管限幅电路3.3v二极管限幅电路是一种电路，可以用来限制电压的最大范围，同时还能够保护电路中的器件，使其不会受到过高的电压而烧毁。
在很多应用场合，二极管限幅电路都是必不可少的电路元件，本文将介绍一种3.3V的二极管限幅电路，并进行详细解释。
二极管限幅电路通常使用二极管来实现限幅作用，具有以下特点：1. 对于正向电压，二极管正常导通，限制电路中的电压不会超过二极管的正向电压。
2. 对于反向电压，二极管不能导通，此时限幅电路不起作用。
因此，为了实现完整的限幅功能，需要使用两个二极管，一个用于正向电压的限制，另一个用于反向电压的限制。
下面是一种简单的3.3V二极管限幅电路，用于限制在输入电压低于0V和高于3.3V时的输出电压。
在这个电路中，D1和D2是两个二极管，它们的作用是限制输入电压的上限和下限，同时保护电路中的元件。
R1和R2是用来控制电路的限制电压值的电阻，C1则是用来平衡电路中的电流波动，提高电路的稳定性。
在这个电路中，当输入电压小于0V时，D1处于反向偏置，此时不会产生任何电流，因此输出电压也为0V。
当输入电压大于3.3V时，D2会处于正向偏置，此时会形成电流流入电路，但由于D1处于反向偏置，可以避免电流继续通过电路，保证了电路的限幅作用。
这个电路在实际应用中非常广泛，可以被用来限制输入电压的幅值，保护其他电路元件。
但是需要注意的是，在使用二极管限幅电路时，必须选择合适的二极管类型、电阻值等元件才能够实现最佳的效果。
三、二极管限幅电路在实际应用中的作用二极管限幅电路在很多电路中都有着重要的作用，例如：1. 保护其他电路元件由于二极管限幅电路可以限制电路中的电压范围，因此可以保护其他电路元件不被电压过高而烧毁，对于一些对输入电压非常敏感的器件，二极管限幅电路尤其重要。
2. 提高电路的稳定性在电路中，如果输入电压因为各种因素而出现波动，会对电路中的元件产生一定的影响，使得电路的稳定性下降。
限幅器工作原理
限幅器工作原理限幅器是一种电子电路元件，它的主要作用是对信号进行限制，使得信号的幅度不能超过一定的范围。
在很多电子电路中，限幅器都扮演着非常重要的角色。
本文将介绍限幅器的工作原理以及它的应用。
一、限幅器的基本概念限幅器是一种基于二极管的电子电路，它的主要作用是限制输入信号的幅度，以防止信号过载。
限幅器通常由两个二极管组成，一个二极管用于正半周的信号限制，另一个用于负半周的信号限制。
在正常的工作状态下，限幅器的输出信号始终保持在一个固定的范围内，不会受到输入信号的影响。
二、限幅器的工作原理限幅器的工作原理可以用以下两个方面来解释：1. 二极管的导通特性在限幅器电路中，二极管是起到限制信号幅度的关键元件。
二极管在导通状态下的电压降较小，而在截止状态下的电压降较大。
当输入信号的幅度超过了二极管导通的电压时，二极管就开始导通，使得信号的幅度被限制在二极管导通电压的范围内。
2. 信号的反向保护限幅器还有一个重要的功能，就是对输入信号的反向保护。
当输入信号的幅度超过了限幅器的工作范围时，限幅器会将这些信号反向输出，从而保护后面的电路不受到损坏。
三、限幅器的应用限幅器在很多电子电路中都有广泛的应用。
下面列举了一些常见的应用场景：1. 信号处理在音频信号处理、视频信号处理等领域中，限幅器可以用于限制信号的幅度，以防止信号过载，从而保证信号质量。
2. 电源保护在电源电路中，限幅器可以用于保护电路不受到过压、过流等问题的影响，从而延长电路的寿命。
3. 信号检测在信号检测、信号比较等领域中，限幅器可以用于检测信号的幅度，从而判断信号是否在正常范围内。
4. 信号转换在模拟信号转换、数字信号转换等领域中，限幅器可以用于将信号限制在一定的范围内，从而使得信号转换更加稳定和可靠。
四、总结限幅器作为一种重要的电子电路元件，具有广泛的应用场景。
限幅器的工作原理基于二极管的导通特性和信号的反向保护，可以实现对输入信号的限制和保护。
二极管单向限幅原理
二极管单向限幅原理宝子们！今天咱们来唠唠二极管单向限幅这个超有趣的事儿。
咱先得知道二极管是个啥玩意儿。
二极管就像一个很有个性的小门卫呢。
它有两个极，正极和负极。
正常情况下，电流就像一群小调皮，想从正极流向负极，这个时候二极管就会很开心地放行，就像小门卫看到熟人一样，这就是二极管的正向导通。
那单向限幅是怎么回事呢？想象一下，我们有一个电路，里面有个二极管在起着神奇的作用。
当输入的电压信号在一定范围内的时候，电路就像一个平静的小湖泊。
可是呢，如果这个电压信号突然变得很大，就像一股超级大的水流要冲进这个小湖泊。
这时候二极管就开始发挥它的限幅本领啦。
比如说，我们有一个正向偏置的二极管在电路里做限幅。
当输入电压比较小的时候，二极管就像个安静的小透明，电流正常地在电路里跑来跑去。
但是一旦输入电压升高到超过二极管的正向导通电压，这个二极管就像是突然被激活了一样。
它就开始把电压“拦住”，不让它无限制地升高。
这就好像是小门卫突然变得很严格，不让太多的东西涌进来。
二极管会把电压限制在它的正向导通电压加上一个小数值的范围内，就像是给电压设了一个天花板，这个天花板就是二极管的单向限幅作用。
从微观角度看呢，二极管里面有PN结。
当正向电压达到一定程度时，PN结内部的电子和空穴就开始欢快地结合，形成电流。
但是这个过程是有限度的，一旦达到了二极管的极限，它就不再允许更多的电子和空穴结合，也就限制了电流的进一步增大，从而限制了电压的升高。
再说说反向的情况。
当二极管反向偏置的时候，它就像一个紧闭大门的小卫士，一般情况下是不让电流通过的。
但是如果反向电压太大，二极管就可能被击穿，不过这是另外一种特殊情况啦。
在正常的单向限幅电路里，我们主要关注的是正向的限幅作用。
二极管的单向限幅在很多实际的电路里可都是大功臣呢。
比如说在音频电路里，如果音频信号的电压突然变得超级大，可能会损坏后面的设备，像喇叭之类的。
这时候二极管就像个保护神，把这个大电压限制住，让音频信号在一个安全的范围内，这样我们就能听到美妙的声音而不用担心设备被弄坏啦。
