二极管限幅电路

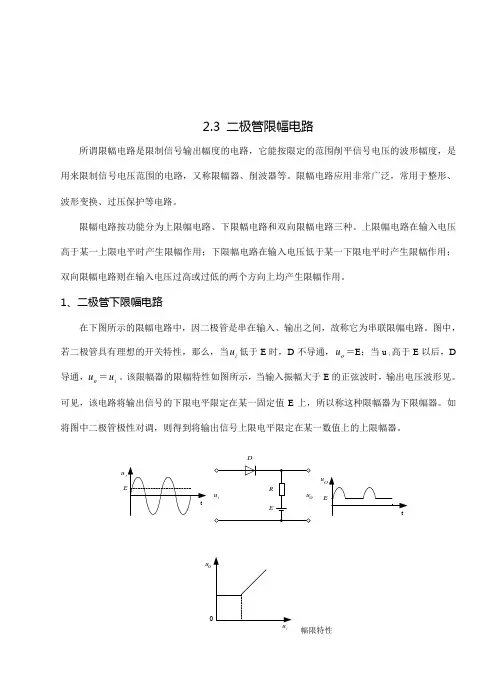

2.3 二极管限幅电路
所谓限幅电路是限制信号输出幅度的电路，它能按限定的范围削平信号电压的波形幅度，是用来限制信号电压范围的电路，又称限幅器、削波器等。
限幅电路应用非常广泛，常用于整形、波形变换、过压保护等电路。
限幅电路按功能分为上限幅电路、下限幅电路和双向限幅电路三种。
上限幅电路在输入电压高于某一上限电平时产生限幅作用；下限幅电路在输入电压低于某一下限电平时产生限幅作用；双向限幅电路则在输入电压过高或过低的两个方向上均产生限幅作用。
1、二极管下限幅电路
在下图所示的限幅电路中，因二极管是串在输入、输出之间，故称它为串联限幅电路。
图中，若二极管具有理想的开关特性，那么，当ui低于E时，D不导通，uo＝E；当uｉ高于E以后，D导通，uo＝ui。
该限幅器的限幅特性如图所示，当输入振幅大于E的正弦波时，输出电压波形见。
可见，该电路将输出信号的下限电平限定在某一固定值E上，所以称这种限幅器为下限幅器。
如将图中二极管极性对调，则得到将输出信号上限电平限定在某一数值上的上限幅器。
2、二极管上限幅电路
在下图所示二极管上限限幅电路中，当输入信号电压低于某一事先设计好的上限电压时，输出电压将随输入电压而增减；但当输入电压达到或超过上限电压时，输出电压将保持为一个固定值，不再随输入电压而变，这样，信号幅度即在输出端受到限制。
3、二极管双向限幅电路
将上、下限幅器组合在一起，就组成了如图所示的双向限幅电路。
2.4 稳压二极管电路
1、稳压二极管的基本特性
稳压二极管是一种用特殊工艺制造的面接触型半导体二极管，这种管子的掺杂度高，击穿电压值低，正向特性和普通二极管一样。
当反向电压加到某一定值时，反向电流剧增，产生反向击穿，反向击穿特性很陡峭。
击穿时通过管子的电流在很大范围内变化，而管子两端的电压却如图（b）所示几乎不变，稳压二极管就是利用这一特性来实现稳压的。
可见，稳压管就是工作在反向击穿状态下的硅二极管，因此，在使用时，稳压管必须反向偏置；另外，稳压管可以串联使用，一般不能并联使用，因为并联有时会因电流分配不匀而引起管子过载损坏。
稳压管的符号如图（a）所示。
主要参数：
（1）稳定电压Uz:Uz就是稳压管的反向击穿电压。
相当于图（b）中特性曲线AB段间的Iz 对应的电压值，由于晶体管参数的分散性，即使同一型号的管子，Uz的值也有不同。
例如，2CW75管的Uz值为10~11.8V，是指该管的稳定电压是10~11.8V范围内的某一数值，而不
是指2CW75管的稳定电压在10~11.8V之间变化。
（2）稳压电流Iz:Iz是指稳压管维持稳定电压的工作电流。
手册中规定有最小测试电流Izmin （Iz1）和正常测试电流Iz（Iz2）两项，通常在实际应用中取Iz值作为标称值。
（3）最大稳定电流Izmax：最大电流是稳压二极管允许通过的最大反向电流。
稳压管工作时的电流应小于这个电流，若超过这个值，管子会因电流过大造成管子过热而损坏；正常工作时，Izmin＜I＜Izmax。
（4）最大耗散功率Pzmax：Pzmax是指稳压管不致因过热而损坏的最大耗散功率。
Pzmax = Uz X Izmax
（5）动态电阻rz:rz是反映稳压管稳压性能好坏的一个参数。
它等于稳压管两端电压的变化量和对应的电流变化量之比，即rz=△Uz/△Iz；动态电阻越小，说明曲线越陡，稳压管的稳压性能越好。
2、二极管稳压电路
稳压管稳压电路如图（a）所示，由稳压管D和限流电阻R组成，稳压管在电路中应为反向偏置，它与负载电阻RL并联后，再与限流电阻串联，属于并联型稳压电路。
工作原理：
（1）负载电阻RL不变：当负载电阻不变，电网电压上升时，将使Ui增加，Uo随之增加，由稳压管的伏安特性可知，稳压管的电流Iz就会显著增加，结果使流过电阻R的电压增大，从而使增大了的负载电压Uo的数值有所减小，即Uo=Ui-Ur。
如果电阻R的阻值选择适当，最终可使Uo基本上保持不变。
上述稳压过程可表示如下：
同理，如果交流电源电压降低使Uo减小时，电压Ui也减小，因此稳压管的电流Iz显著减小，结果使通过限流电阻R的电流Ir减小，Ir的减小使R上的压降减小，结果使负载电压UL数值有所增加，从而使输出电压基本不变。
（2）电源电压不变：假设电网电压保持不变，负载电阻RL减小，IL增大时，由于电流在R 上的压降升高，输出电压Uo将下降。
由于稳压管并联在输出端，由伏安特性可看出，当稳压管两端的电压有所下降时，电流IL将急剧减小，而Ir=Iz+IL，所以Ir基本维持不变，R上的电压也就维持不变，从而得到输出基本维持不变。
上述稳压过程表示如下：
当负载电阻增大时，稳压过程相反。
3、稳压管稳压电路限流电阻和稳压管的选择
（1）稳压电路中的稳定电压应按负载电压选取，即Uz=Uo；如果一个管子的稳压值不够，可以用两个或多个稳压管串联；稳压管的最大稳定电流Izmax大致上应该比最大负载电流ILmax大两倍以上，即Izmax≥2ILmax。
（2）限流电阻R的大小应该满足两个条件（两种极端情况）；首先，当直流输入电压最低（UImin）而负载电流最大时，流过稳压管的电流应该大于稳压管的稳定电流Iz，即
由上式得出
注意硅稳压管稳压电路限流电阻和稳压管的选择，同时，当直流输入电压最高（UImax）而负载电流最小时，流过稳压管的电流不应该超过稳压管的最大稳定电流Izmax，即
即
或。

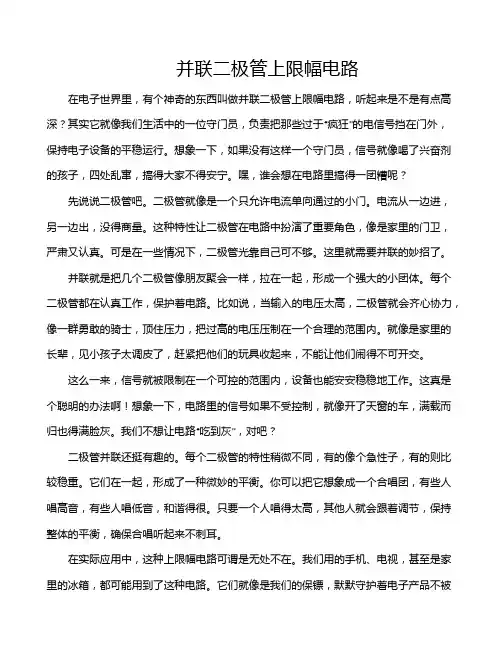

并联二极管上限幅电路
并联二极管上限幅电路在电子世界里，有个神奇的东西叫做并联二极管上限幅电路，听起来是不是有点高深？其实它就像我们生活中的一位守门员，负责把那些过于“疯狂”的电信号挡在门外，保持电子设备的平稳运行。
想象一下，如果没有这样一个守门员，信号就像喝了兴奋剂的孩子，四处乱窜，搞得大家不得安宁。
嘿，谁会想在电路里搞得一团糟呢？先说说二极管吧。
二极管就像是一个只允许电流单向通过的小门。
电流从一边进，另一边出，没得商量。
这种特性让二极管在电路中扮演了重要角色，像是家里的门卫，严肃又认真。
可是在一些情况下，二极管光靠自己可不够。
这里就需要并联的妙招了。
并联就是把几个二极管像朋友聚会一样，拉在一起，形成一个强大的小团体。
每个二极管都在认真工作，保护着电路。
比如说，当输入的电压太高，二极管就会齐心协力，像一群勇敢的骑士，顶住压力，把过高的电压压制在一个合理的范围内。
就像是家里的长辈，见小孩子太调皮了，赶紧把他们的玩具收起来，不能让他们闹得不可开交。
这么一来，信号就被限制在一个可控的范围内，设备也能安安稳稳地工作。
这真是个聪明的办法啊！想象一下，电路里的信号如果不受控制，就像开了天窗的车，满载而归也得满脸灰。
我们不想让电路“吃到灰”，对吧？二极管并联还挺有趣的。
每个二极管的特性稍微不同，有的像个急性子，有的则比较稳重。
它们在一起，形成了一种微妙的平衡。
你可以把它想象成一个合唱团，有些人唱高音，有些人唱低音，和谐得很。
只要一个人唱得太高，其他人就会跟着调节，保持整体的平衡，确保合唱听起来不刺耳。
在实际应用中，这种上限幅电路可谓是无处不在。
我们用的手机、电视，甚至是家里的冰箱，都可能用到了这种电路。
它们就像是我们的保镖，默默守护着电子产品不被“过激”的信号伤害。
信号一旦过高，二极管就会立刻反应，就像是侦探看到可疑人物，迅速采取行动，保护“家”里的安全。
使用并联二极管上限幅电路并不是没有挑战。
虽然这些小家伙们各自能力不凡，但如果其中一个二极管“挂掉”了，整个系统可能就会受到影响。

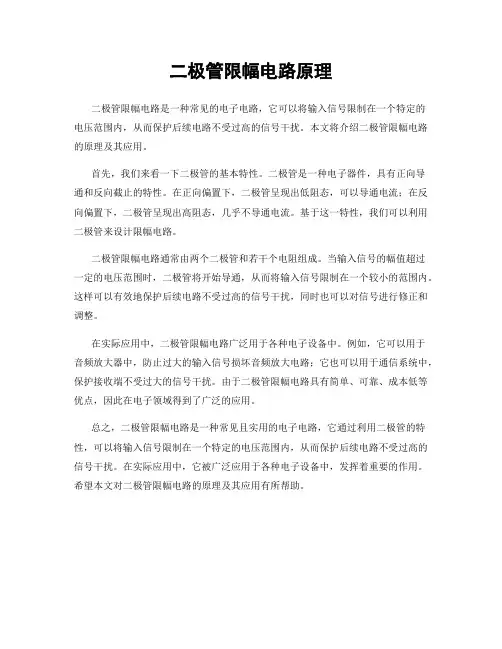

二极管限幅电路原理
二极管限幅电路原理
二极管限幅电路是一种常见的电子电路，它可以将输入信号限制在一个特定的
电压范围内，从而保护后续电路不受过高的信号干扰。
本文将介绍二极管限幅电路的原理及其应用。
首先，我们来看一下二极管的基本特性。
二极管是一种电子器件，具有正向导
通和反向截止的特性。
在正向偏置下，二极管呈现出低阻态，可以导通电流；在反向偏置下，二极管呈现出高阻态，几乎不导通电流。
基于这一特性，我们可以利用二极管来设计限幅电路。
二极管限幅电路通常由两个二极管和若干个电阻组成。
当输入信号的幅值超过
一定的电压范围时，二极管将开始导通，从而将输入信号限制在一个较小的范围内。
这样可以有效地保护后续电路不受过高的信号干扰，同时也可以对信号进行修正和调整。
在实际应用中，二极管限幅电路广泛用于各种电子设备中。
例如，它可以用于
音频放大器中，防止过大的输入信号损坏音频放大电路；它也可以用于通信系统中，保护接收端不受过大的信号干扰。
由于二极管限幅电路具有简单、可靠、成本低等优点，因此在电子领域得到了广泛的应用。
总之，二极管限幅电路是一种常见且实用的电子电路，它通过利用二极管的特性，可以将输入信号限制在一个特定的电压范围内，从而保护后续电路不受过高的信号干扰。
在实际应用中，它被广泛应用于各种电子设备中，发挥着重要的作用。
希望本文对二极管限幅电路的原理及其应用有所帮助。
二极管双向限幅的输出电压波形
二极管双向限幅的输出电压波形
二极管双向限幅电路是一种常用的信号处理电路，它能够将输入信号的幅度限制在一定的范围内。
当输入信号的幅度超过二极管的阈值电压时,二极管将处于导通状态，此时输出电压波形与输入信号的幅度和方向相同。
而当输入信号的幅度低于阈值电压时，二极管将处于截止状态，此时输出电压波形为零。
由于二极管具有单向导电性，因此它可以有效地限制信号的幅度，从而保护后续电路免受过大的信号冲击。
此外，由于二极管的阈值电压通常较低，因此它可以用于处理低频信号，如音频信号等。
在实际应用中，二极管双向限幅电路常常被用于模拟电路和数字电路中，以保护电路免受过大的信号干扰。
此外，它还可以用于产生矩形波等周期性信号，因此在通信、控制等领域也有广泛的应用。
总之，二极管双向限幅电路是一种简单、实用的信号处理电路，它可以有效地保护电路免受过大的信号冲击，并且在许多领域都有广泛的应用。

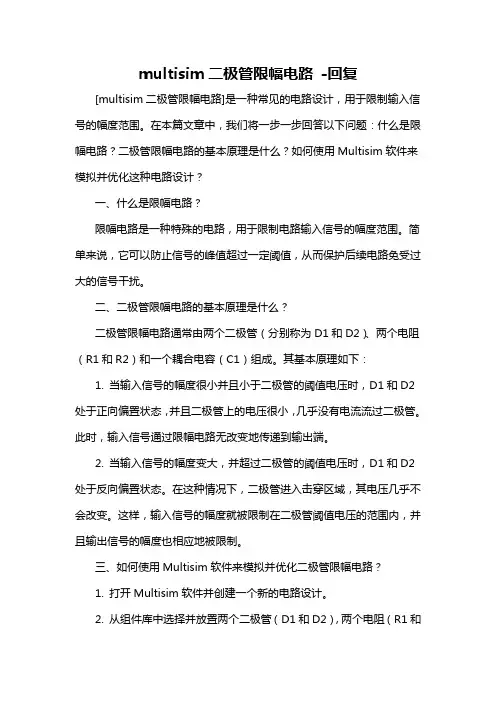

multisim二极管限幅电路 -回复
multisim二极管限幅电路-回复[multisim二极管限幅电路]是一种常见的电路设计，用于限制输入信号的幅度范围。
在本篇文章中，我们将一步一步回答以下问题：什么是限幅电路？二极管限幅电路的基本原理是什么？如何使用Multisim软件来模拟并优化这种电路设计？一、什么是限幅电路？限幅电路是一种特殊的电路，用于限制电路输入信号的幅度范围。
简单来说，它可以防止信号的峰值超过一定阈值，从而保护后续电路免受过大的信号干扰。
二、二极管限幅电路的基本原理是什么？二极管限幅电路通常由两个二极管（分别称为D1和D2）、两个电阻（R1和R2）和一个耦合电容（C1）组成。
其基本原理如下：1. 当输入信号的幅度很小并且小于二极管的阈值电压时，D1和D2处于正向偏置状态，并且二极管上的电压很小，几乎没有电流流过二极管。
此时，输入信号通过限幅电路无改变地传递到输出端。
2. 当输入信号的幅度变大，并超过二极管的阈值电压时，D1和D2处于反向偏置状态。
在这种情况下，二极管进入击穿区域，其电压几乎不会改变。
这样，输入信号的幅度就被限制在二极管阈值电压的范围内，并且输出信号的幅度也相应地被限制。
三、如何使用Multisim软件来模拟并优化二极管限幅电路？1. 打开Multisim软件并创建一个新的电路设计。
2. 从组件库中选择并放置两个二极管（D1和D2），两个电阻（R1和R2）以及一个耦合电容（C1）到工作区。
3. 连接二极管、电阻和耦合电容，根据二极管限幅电路的原理连接正确的引脚。
4. 设置二极管所需的特性参数。
可以通过双击二极管组件，在弹出窗口中设置二极管的正向偏置电压和击穿电压等参数。
5. 设置输入信号源。
可以从组件库中选择并放置一个可变的信号源（如函数发生器），并连接到电路的输入端。
6. 设置模拟参数。
在Multisim软件的菜单栏中选择仿真设置，可以设置仿真时间、步长等参数。
7. 运行电路仿真。
点击Multisim软件的运行按钮，观察电路的输入和输出波形。
二极管限幅电路
2.3 二极管限幅电路所谓限幅电路是限制信号输出幅度的电路，它能按限定的范围削平信号电压的波形幅度，是用来限制信号电压范围的电路，又称限幅器、削波器等。
限幅电路应用非常广泛，常用于整形、波形变换、过压保护等电路。
限幅电路按功能分为上限幅电路、下限幅电路和双向限幅电路三种。
上限幅电路在输入电压高于某一上限电平时产生限幅作用；下限幅电路在输入电压低于某一下限电平时产生限幅作用；双向限幅电路则在输入电压过高或过低的两个方向上均产生限幅作用。
1、二极管下限幅电路在下图所示的限幅电路中，因二极管是串在输入、输出之间，故称它为串联限幅电路。
图中，若二极管具有理想的开关特性，那么，当i u 低于E 时，D 不导通，o u ＝E ；当u ｉ高于E 以后，D 导通，o u ＝i u 。
该限幅器的限幅特性如图所示，当输入振幅大于E 的正弦波时，输出电压波形见。
可见，该电路将输出信号的下限电平限定在某一固定值E 上，所以称这种限幅器为下限幅器。
如将图中二极管极性对调，则得到将输出信号上限电平限定在某一数值上的上限幅器。
Du uiu O幅限特性2、二极管上限幅电路在下图所示二极管上限限幅电路中，当输入信号电压低于某一事先设计好的上限电压时，输出电压将随输入电压而增减；但当输入电压达到或超过上限电压时，输出电压将保持为一个固定值，不再随输入电压而变，这样，信号幅度即在输出端受到限制。
u u3、 二极管双向限幅电路将上、下限幅器组合在一起，就组成了如图所示的双向限幅电路。
u u E2.4 稳压二极管电路1、稳压二极管的基本特性稳压二极管是一种用特殊工艺制造的面接触型半导体二极管，这种管子的掺杂度高，击穿电压值低，正向特性和普通二极管一样。
当反向电压加到某一定值时，反向电流剧增， 产生反向击穿，反向击穿特性很陡峭。
击穿时通过管子的电流在很大范围内变化，而管子两端的电压却如图（b ）所示几乎不变，稳压二极管就是利用这一特性来实现稳压的。
限幅电路的工作原理
限幅电路的工作原理
限幅电路的工作原理是通过限制电压或电流的幅值范围来保护电路或设备不被过大的电压或电流损坏。
它常用于信号处理电路中，特别是用于音频放大器和模拟电视调幅解调器中。
限幅电路通常由二极管组成，二极管具有非线性特性——当电压小于正向电压（正向偏置电压）时，二极管处于截止状态，电流很小，电压波形完全按照输入信号波形变化；当电压大于正向电压时，二极管处于导通状态，电流快速增大，电压波形不能超过正向电压，并保持为常量。
在限幅电路中，输入信号首先经过一个初始级比较装置，该装置比较输入信号和设定的正向电压，确定是否大于正向电压。
如果输入信号的幅值小于正向电压，则通过，并根据输入信号的改变而改变输出信号；如果输入信号的幅值大于正向电压，则初始级比较装置将电压限制在正向电压，并将其传递到输出信号。
通过限幅电路可以防止输入信号的波形因过大的幅值而失真或损坏电路或设备。
此外，限幅电路还可以用于选择所需幅值的特定频率分量，以实现频率响应的定制。
需要注意的是，在使用限幅电路时，正向偏置电压和限幅幅值的选择十分重要，因为过高的偏置电压或限幅幅值可能会导致失真或损坏信号。
因此，设计限幅电路时需要根据实际应用需求进行仔细选择和调整。
二极管的限幅电路和稳压电路
二极管的限幅电路和稳压电路
二极管是电子电路中常用的元件，其独特的性质使得它在各种应用中都发挥了重要的作用。
限幅电路和稳压电路是二极管在电子工程中的两种常见应用。
限幅电路主要利用二极管的非线性特性。
当输入信号的幅度超过一定值时，二极管会进入饱和或截止状态，导致输出信号的幅度被限制在一定范围内。
这种特性可以防止电路中的元件由于过大的信号幅度而损坏。
例如，如果一个电路的输入信号是一个振幅变化的信号，我们可以在电路中加入一个限幅二极管，使输出信号的幅度被限制在一个安全的范围内。
稳压电路则是利用二极管的电压稳定特性。
在稳压电路中，二极管与一个或多个电阻器一起使用，以提供一个稳定的电压输出。
这种电路通常被用于电源系统中，为电子设备提供稳定的电压。
例如，一个简单的稳压电路可以由一个电源、一个可变电阻器、一个二极管和负载组成。
通过调整可变电阻器的阻值，可以改变流过二极管的电流，从而改变二极管两端的电压，以达到稳定输出电压的目的。
二极管的限幅和稳压应用在很多领域都有广泛的应用。
例如，在通信系统中，由于信号传输过程中可能会受到噪声干扰，导致信号的幅度发生变化，这时就可以通过使用限幅二极管来保护后续电路不被过大的信号幅度所损坏。
而在各
种电子设备中，为了保证设备的稳定运行，通常需要使用稳压电路来提供稳定的电压。
总的来说，二极管的限幅和稳压应用在电子工程中具有非常重要的作用。
通过巧妙地利用二极管的非线性特性和电压稳定特性，我们可以设计出各种高效、稳定的电子电路，为现代社会的科技发展做出了重要贡献。
二极管限幅电路3.3v
二极管限幅电路3.3v二极管限幅电路是一种电路，可以用来限制电压的最大范围，同时还能够保护电路中的器件，使其不会受到过高的电压而烧毁。
在很多应用场合，二极管限幅电路都是必不可少的电路元件，本文将介绍一种3.3V的二极管限幅电路，并进行详细解释。
二极管限幅电路通常使用二极管来实现限幅作用，具有以下特点：1. 对于正向电压，二极管正常导通，限制电路中的电压不会超过二极管的正向电压。
2. 对于反向电压，二极管不能导通，此时限幅电路不起作用。
因此，为了实现完整的限幅功能，需要使用两个二极管，一个用于正向电压的限制，另一个用于反向电压的限制。
下面是一种简单的3.3V二极管限幅电路，用于限制在输入电压低于0V和高于3.3V时的输出电压。
在这个电路中，D1和D2是两个二极管，它们的作用是限制输入电压的上限和下限，同时保护电路中的元件。
R1和R2是用来控制电路的限制电压值的电阻，C1则是用来平衡电路中的电流波动，提高电路的稳定性。
在这个电路中，当输入电压小于0V时，D1处于反向偏置，此时不会产生任何电流，因此输出电压也为0V。
当输入电压大于3.3V时，D2会处于正向偏置，此时会形成电流流入电路，但由于D1处于反向偏置，可以避免电流继续通过电路，保证了电路的限幅作用。
这个电路在实际应用中非常广泛，可以被用来限制输入电压的幅值，保护其他电路元件。
但是需要注意的是，在使用二极管限幅电路时，必须选择合适的二极管类型、电阻值等元件才能够实现最佳的效果。
三、二极管限幅电路在实际应用中的作用二极管限幅电路在很多电路中都有着重要的作用，例如：1. 保护其他电路元件由于二极管限幅电路可以限制电路中的电压范围，因此可以保护其他电路元件不被电压过高而烧毁，对于一些对输入电压非常敏感的器件，二极管限幅电路尤其重要。
2. 提高电路的稳定性在电路中，如果输入电压因为各种因素而出现波动，会对电路中的元件产生一定的影响，使得电路的稳定性下降。
两个二极管反接限幅
两个二极管反接限幅
两个二极管反接限幅是一种常见的电子电路应用，可以用于防止电压过高或电流过大对电路造成损害。
当输入电压或电流超过二极管的反向击穿电压时，二极管会反向导通，从而限制了电压或电流的继续增加。
具体来说，当输入电压超过二极管的反向击穿电压时，二极管会反向导通，形成一个低电阻通道，从而将输入电压限制在一个较低的值。
类似地，当输入电流超过二极管的额定电流时，二极管也会反向导通，形成一个低电阻通道，从而将输入电流限制在一个较低的值。
这种限幅电路通常用于保护后级电路免受过电压或过电流的损害。
multisim二极管限幅电路 -回复
multisim二极管限幅电路-回复“Multisim二极管限幅电路”是一种常见的电子电路，用于限制电压的幅度。
它由二极管和电阻组成，能够有效地限制输入电压的幅度，以防止电路中的其他元件受到损伤。
在本文中，我将一步一步地介绍Multisim 通过使用二极管限幅电路的过程，并提供一些实际的示例。
第一步是打开Multisim软件，并创建一个新的项目。
选择“File”然后点击“New Project”来创建一个新的项目。
接着，命名项目并选择保存的位置。
第二步是将所需的元件添加到电路中。
在Multisim库中，我们可以找到并选择二极管和电阻这两个元件。
单击“Place Component”按钮，然后在搜索栏中输入“diode”以查找二极管。
选择所需要的二极管并将其放置在电路板上。
同样地，找到并选择电阻元件，并将其放置在电路板上。
第三步是连接二极管和电阻以形成一个完整的电路。
使用“Wire”工具，将二极管的一个引脚连接到电压源，将另一个引脚连接到电阻的一个端点。
然后，将电阻的另一个端点连接到电路的地线。
第四步是设置电路的输入和输出。
在电路中，输入是指进入限幅电路的电压信号，而输出是指从电路中取出的电压信号。
我们可以通过添加一个函数信号发生器来模拟输入电压信号。
在Multisim库中，搜索并选择函数信号发生器，然后将其连接到电路的输入端。
接着，添加一个示波器来监视电路的输出信号。
第五步是配置二极管限幅电路的参数。
每个二极管都有特定的参数，如正向导通电压和反向击穿电压。
我们可以从二极管的规格手册中找到这些参数，然后在Multisim中设置。
点击二极管元件，然后打开“Component Attributes”视图。
在这里，我们可以输入二极管的正向导通电压和反向击穿电压。
第六步是模拟电路并观察结果。
设置函数发生器的频率和幅度，以模拟所需的输入信号。
然后，点击Multisim工具栏中的“Run”按钮，开始模拟。
示波器将显示电路的输入和输出信号。
