《电力电子技术》一一、单选题1、电阻性负载三相半波可控整流电路中，控制角的范围是（D）。
A、30°～150°B、0°～120°C、15°～125°D、0°～150°2、已经导通的晶闸管被关断的条件是流过晶闸管的电流（B）。
A、减小至擎住电流以下B、减小至维持电流以下C、减小至门极触发电流以下D、减小至5A以下3、直流斩波电路是一种（D）。
A、DC/ACB、AC/ACC、AC/DCD、DC/DC4、下列电路中，不可以实现有源逆变的是（C）。
A、三相桥式全控整流电路B、三相半波可控整流电路C、单相桥式可控整流电路外接续流二极管D、单相全波可控整流电路5、三相桥式全控整流电路中，晶闸管可能承受的正反向峰值电压（D）。
A、2U2B、U2C、U2D、U26、对于单相交交变频电路如下图，在t2~t3时间段内，P组晶闸管变流装置与N组晶闸管变流装置的工作状态是（B）。
A、P组阻断，N组逆变B、N组阻断，P组逆变C、P组阻断，N组整流D、N组阻断，P组整流7、只适用于全控型电力电子器件的换流方式为（A）。
A、器件换流B、负载换流C、强迫换流D、电网换流8、把两个晶闸管反并联后串联在交流电路中，在每半个周波内通过对晶闸管开通相位的控制，可以方便地调节输出电压的有效值，这种电路称为（B）。
A、交流调功电路B、交流调压电路C、交流电力电子开关D、变频电路9、调制法是把希望输出的波形作为调制信号，把接受调制的信号作为载波，通过信号波的调制得到所期望的PWM波形。
通常采用（A）作为载波。
A、等腰三角波B、方波C、矩形波D、正弦波10、采用（B）是电力电子装置中最有效、应用最广的一种过电流保护措施。
A、直流快速断路器B、快速熔断器C、过电流继电器D、过电流保护的电子电路二、填空题1、PWM控制就是对脉冲的（宽度）进行调制的技术，它的重要理论基础是（面积等效原理）。
电力电子技术复习资料_普通用卷
电力电子技术课程一单选题 (共37题，总分值37分 )1. 单相半控桥，带大电感负载，直流侧并联续流管的主要作用是（1 分）A. 防止失控现象B. 减小输出电压的脉动C. 减小输出电流的脉动D. 直流侧过电压保护2. 大大（1 分）A. dadasB. dadaC. dada3. 下列器件中为全控型器件的是（）。
（1 分）A. 双向晶闸管B. 快速晶闸管C. 光控晶闸管D. 功率场效应晶体管4. （1 分）A.B.C.D.5. 单相全控桥式带电阻性负载电路中，控制角α的最大移相范围是（1 分）A. 90°B. 120°C. 150°D. 180°6. 单相半控桥式无续流二极管带阻感性负载的整流电路中，整流晶闸管的导通角为（1 分）A. 60°B. 90°C. 120°D. 180°7. PWM斩波电路一般采用（）。
（1 分）A. 定频调宽控制B. 定宽调频控制C. 调频调宽控制D. 瞬时值控制8. （1 分）A.B.C.D.9. 单相全控桥式整流大电感负载电路中，控制角α的移相范围是（）（1 分）A. 0~90°B. 0~180°C. 90°~180°D. 180°~360°10. SPWM控制的逆变电路，输出SPWM波半周期包含25个脉冲波，设逆变器输出电压基波频率为400Hz，则电路开关管的工作频率为（1 分）A. 10kHzB. 20kHzC. 400HzD. 5kHz11. 按器件的可控性分类，普通晶闸管属于（）（1 分）A. 全控型器件B. 半控型器件C. 不控型器件D. 电压型器件12. 将直流电能转换为交流电能馈送给交流电网的变流器是（1 分）A. 有源逆变器B. A/D变换器C. D/A变换器D. 无源逆变器13. （1 分）A.B.C.D.14.（1 分）A.B.C.D.15. 晶闸管的三个引出电极分别是（）（1 分）A. 阳极、阴极、门极B. 阳极、阴极、栅极C. 栅极、漏极、源极D. 发射极、基极、集电极16. 三相全控桥式整流电路中同一相上、下两只晶闸管触发脉冲相位差（）度。
电力电子复习材料及答案解析
电力电子技术一填空题1、电力电子技术就是应用于电力领域的电子技术。
2、电力变换通常可分为四大类，分别是整流、逆变、直流斩波、交流变交。
3、电力电子技术是一门由电力技术、电子技术、控制技术三个学科交叉而形成的。
4、电力电子器件一般工作在开关状态，在通常情况下，电力电子器件功率损耗主要为通态损耗，而当器件开关频率较高时你，功率损耗主要为开关损耗。
5、一个周期内，下列整流电路整流电压波形的脉动次数：单相半波可控电路脉动__1____次；单相全控桥式整流电路脉动__2____次；三相半波可控电路脉动____3__次；三相全控桥式整流电路脉动___6___次。
6、电压型三相逆变器，电路的基本工作方式是___180°__导电方式，任一瞬间，有___3_____个IGBT 同时导通；电流型三相逆变器，电路的基本工作方式是___120°__导电方式，任一瞬间，有____2____个IGBT同时导通。
7、同一晶闸管，维持电流IH与掣住电流I L在数值大小上有I L＞ I H。
8、电力电子器件一般都工作在开关状态。
9、晶闸管和门极可关断晶闸管的英文名字的缩写分别为SCR 和GTO 。
10、按照直流侧电源性质划分，逆变电路可分为电流型逆变电路和电压型逆变电路。
11、单结晶体管张弛振荡电路的原理是利用单结晶体管的___负阻____特性和RC电路的___充放电____特性。
12、当发射极电压等于____峰点电压__时，单结晶体管导通。
导通后，当发射极电压小于__谷点电压___时，单结晶体管关断。
13、晶闸管内部是四层半导体结构，它的三个电极分别是阳极、阴极、门极。
14、整流电路的作用是交流电能将变为直流电能供给直流用电设备。
15、自换流逆变电路采用器件换流和强迫换流两种换流方式，外部换流逆变电路采用电网换流和负载换流两种换流方式。
16、IGBT是绝缘栅双极晶体管，是三端器件，三个电极分别是发射极、栅极、集电极。
电力电子复习资料
一、填空题1.正弦脉冲宽度调制(SPWM)电路中，调制波为。
2.有源逆变电路中控制角α与逆变角β之间的关系应该是。
3 在电力电子器件中，有电流控制型器件，电压控制型器件，GTO为器件。
4. 晶闸管的导通条件是，，门极正偏，阳极电流大于维持电流 .5. 在PWM控制中，载波比为。
6. 电力电子器件的损耗主要有、断态损耗和开关损耗。
7.三相桥式全控整流电路中，同一相两个晶闸管的触发脉冲相位关系为。
8. PWM控制电路中，异步调制是。
9.单相全控桥式整流电路，纯电阻负载，脉冲的移相范围是。
10.直流斩波电路的三种控制方式为频率调制，和混合调制。
11.在交--交变频电路中，阻感负载。
在逻辑无环流情况下，哪组桥工作，由方向决定。
12. 三相半波整流电路的自然换相点（α=0o，触发脉冲始发点）是。
13. 无源逆变电路多重化的目的是。
14.电力电子电路中的换相方式主要有强迫换相，电网换相，器件换相，。
15.零电流开关是开关关断前迫使其降为零，则不会产生损耗和噪声。
二.简答题：（共4题，每题5分，计20分）1.什么是电压型逆变电路，有什么特点？2.试述单相交流调压电路与单相交流电力电子开关的异同。
3.有源逆变电路中，什么是逆变失败？原因是什么？（至少写出两种）3.画出IGBT关断缓冲吸收电路的原理图，并简述其过压保护原理。
三. 波形分析：1.单相全控桥式整流电路如下图所示，U2=100V，负载中R=1Ω，L极大，反电势E=60V，当α=30°时，作出ud ，id, i2,uVT1的波形；2.单相桥式矩形波逆变电路，RL负载，1800导电型，作出u G1u G4、u G2u G3、u o、i o波形。
四、分析计算题1.在下图所示的降压斩波电路中，已知E=100V，R=1Ω，L值极大，E M=30V，采用脉宽调制方式，当T=50μS，t on=30μS时①计算输出电压平均值U o 、输出电流平均值I o 。
电力电子复习资料
《电力电子技术》复习题一一、填空题（每空2分，共20分）1、电力电子技术包括（1）、（2）和（3）三个部分，它的研究任务是电力电子器件的应用。
2、电力电子的根本任务是实现电能的变换和控制，其基本形式可以分成四种，分别是（1）、（2）和（3）和（4）。
3、请填写下面各元件的英文简称，电力二极管（1）、晶闸管（2）。
4、请填写下面各元件的英文简称，功率晶体管（1）、绝缘栅双极型晶体管（2）。
5、按照电力电子器件的开关特性进行分类，可以分为（1）器件、（2）器件和（3）器件三类。
6、晶闸管的导通条件可以定性归纳为（1）和（2）。
7、对于晶闸管在室温下门极断开时，元件从较大的通态电流降至刚好能保持导通的最小阳极电流称为（1）。
8、给晶闸管门极施加触发电压，当元件刚从阻断状态转为导通状态就撤除触发电压，此时元件维持导通所需的最小阳极电流称为（1）。
9、允许开关频率在400Hz以上工作的晶闸管称为（1），而开关频率在10kHz以上工作的晶闸管称为（1）。
10、双向晶闸管在结构和特性上可以看作是一对（1）的普通晶闸管。
11、GTR发生二次击穿必须同时具备三个条件，即（1）、（2）和（3）。
12、按照导电沟道的不同，电力MOSFET可以分为（1）和（2）两种。
13、IGBT有三个电极，分别是（1）、（2）和（3）。
14、型号为KS30-3的元件，KS表示（4），它的额定电压为（5）V，额定电流为（6）A。
15、型号为KP20-5的元件，KS表示（4），它的额定电压为（5），额定电流为（6）A。
16、型号为KK10-2的元件，KS表示（4），它的额定电压为（5），额定电流为（6）A。
17、在逆变电路中，根据负载的特点进行分类包括（1）和（2）两类逆变电路。
18、绝缘栅双极晶体管是（1））和（1）复合，结合二者的优点19、三相全控控整流电路整流输出电压的脉动频率为（1）H Z。
20、将直流电能变为交流能输出至负载的逆变电路称为（1）。
(完整版)电力电子复习(有答案)

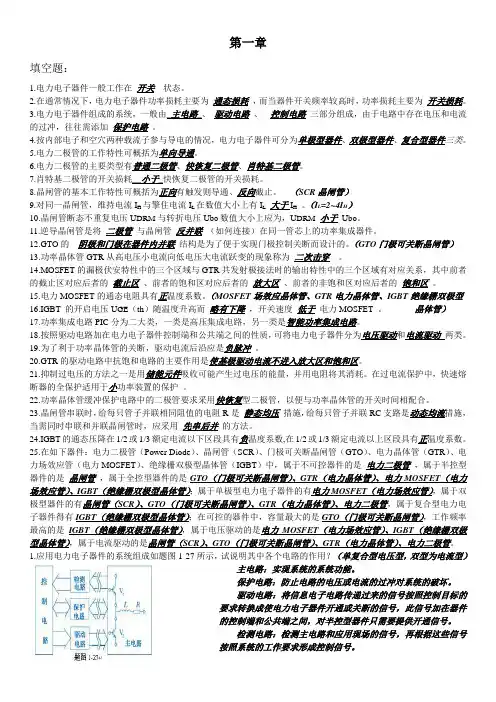

第一章填空题：1.电力电子器件一般工作在_开关__状态。
2.在通常情况下，电力电子器件功率损耗主要为_通态损耗_，而当器件开关频率较高时，功率损耗主要为_开关损耗。
3.电力电子器件组成的系统，一般由_主电路_、_驱动电路_、_控制电路_三部分组成，由于电路中存在电压和电流的过冲，往往需添加_保护电路_。
4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为单极型器件、双极型器件、复合型器件三类。
5.电力二极管的工作特性可概括为单向导通。
6.电力二极管的主要类型有普通二极管、快恢复二极管、肖特基二极管。
7.肖特基二极管的开关损耗__小于_快恢复二极管的开关损耗。
8.晶闸管的基本工作特性可概括为正向有触发则导通、反向截止。
（SCR晶闸管）9.对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L_大于I H。
（I L=2~4I H）10.晶闸管断态不重复电压U DRM与转折电压U bo数值大小上应为，U DRM_小于_Ubo。
11.逆导晶闸管是将_二极管_与晶闸管_反并联_（如何连接）在同一管芯上的功率集成器件。
12.GTO的__阴极和门极在器件内并联_结构是为了便于实现门极控制关断而设计的。
（GTO门极可关断晶闸管）13.功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为_二次击穿_ 。
14.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的_放大区_、前者的非饱和区对应后者的_饱和区_。
15.电力MOSFET的通态电阻具有正温度系数。
（MOSFET场效应晶体管、GTR电力晶体管、IGBT绝缘栅双极型16.IGBT 的开启电压U GE（th）随温度升高而_略有下降_，开关速度_低于_电力MOSFET 。
晶体管）17.功率集成电路PIC分为二大类，一类是高压集成电路，另一类是智能功率集成电路。
电力电子复习题(包括答案)
一、填空题绪论1、电力变换的四大类整流、直流斩波、交流电力控制变频变相和逆变。
第二章1、电力电子器件一般都工作在开关状态。
2、电力电子器件一般是由控制电路、驱动电路和以电力电子器件为核心的主电路组。
3、电力电子器件的损耗主要为通态损耗和断态损耗，当器件的开关频率较高时，开关损耗会增大。
4、按电力电子器件能够被控制电路信号所控制的程度，可以将电力电子器件分为半控型器件、全控型器件和不可控型器件。
普通晶闸管属于半控型器件5、晶闸管有阳极A、阴极K和门极G。
6、电力二极管的特性是正向导通和反向截止。
7、要使晶闸管导通必须在阳极可正向电压，在门极加正向电压。
8、在晶闸管的阳极加反向电压时，不论门极加何种电压，晶闸管都截止。
9、多个晶闸管并联要考虑均流问题，多个晶闸管串联要考虑均压问题。
第二章1、单向半波可控整流电路带电阻负载时α角的移相范围0~π，阻感负载α角的移相范围是0~π。
/2、单向桥式全控整流电路带纯电阻负载时α角的移相范围是0~π，单个晶闸管承受的最大反压是α角的移相范围是0~π/2，单个晶闸管承受的最大反压是34、逆变电路中，当交流侧和电网联结时称有源逆变，若要实现逆变必须要用可控整流电路，当0〈α第三章1、直流斩波电路是把直流变为直流的电路。
234、升降压斩波电路升压的条件是1/2〈α〈1。
第四章1、改变频率的电路叫变频电路。
2、单相交流调压电路α角的移相范围是0~π，随着α角的增大，U0逐渐降低，功率因数λ也降低。
345第五章1、逆变电路是将直流变为交流。
2、半桥逆变电路输出交流电压的幅值U m为U d/2，全桥逆变电路输出交流电压的幅值U m U d。
3、三相电压型逆变电路的每个桥臂的导电角度为180°，各相开始导电的角度依次差180°，在任一瞬间有三个桥臂同时导通。
第六章1、PWM控制就是对脉冲的宽度进行调制的技术，它是依据面积等效原理。
2、得到PWM波形的方法有计算法和调制法。
《电力电子技术》复习资料
《电力电子技术》复习资料一、填空题1．晶闸管有三个电极：阳极、阴极和门极。
2．晶闸管导通的条件是：在阳极和阴极之间加足够的正向电压的同时，门极加适当的正向电压。
3．反电势负载的特点是只有整流电路输出电压大于负载反电势时才有电流产生。
4．晶闸管关断可以采取减少阳极电流使之不能维持正反馈，断开阳极电源或者在阳极和阴极之间加反向电压的方法。
5．三相全控桥式整流电路在任何时刻必须有两个晶闸管同时导通，一个在共阴极组，一个在共阳极组。
6．不可控两端器件，它具有整流作用，而无可控功能。
7．同一套晶闸管电路，既可作整流，又能作逆变，常称这一装置为变流器。
8．当0＜α＜90°时。
变流器工作在整流状态，当α=90°时工作在中间状态，当90°＜α＜180°时，若同时存在一个适当的外接直流电源，变流器工作于逆变状态。
9．在逆变电路中，由于电路的电阻很小，应当尽量避免两个电源反极性相连。
10．规定逆变角β以控制角α=∏时作为计量的起始点，此时的β等于β=0。
11．逆变电路可以分为有源逆变和无源逆变两大类。
12．三相可控整流电路的基本形式是三相半波可控整流电路。
13．绝缘栅双极晶体管具有开关速度快、输入阻抗高、通态电压低、耐压高、电容量大等优点。
14．晶闸管逆变器是一种把固定的直流电压变成固定或可调的交流电压的装置。
15．功率场效应晶体管的最大功耗，随管壳温度的增高而下降。
16．肖特基二极管适用于电压不高，要求快速、高效的电路中。
17．功率场效应晶体管的特点是：栅极的静态内阻高，驱动功率小，撤除栅极信号后能自动关断，同时不存在二次击穿，安全工作区范围宽。
18. 绝缘栅双极晶体管的本质是一个____场效应晶体管__________ 。
19、肖特基二极管的_____开关时间______短，故开关损耗远小于普通二极管。
21. 肖特基二极管正向压降小，开启电压__低_____ ，正向导通损耗小。
