【植筋胶的概述】
植筋胶，又称结构胶，是一种用于加固混凝土结构、连接钢筋与混凝土的粘结剂。
它具有良好的粘结性能、抗压强度和耐久性，广泛应用于建筑、桥梁、隧道等工程结构中。
【植筋胶的等级划分】
根据我国相关标准，植筋胶分为四个等级，分别是：
- Ⅰ级：适用于承受静载荷的结构，如混凝土梁、柱等。
- Ⅱ级：适用于承受动载荷的结构，如桥梁、隧道等。
- Ⅲ级：适用于承受冲击载荷的结构，如电梯井、起重机轨道等。
- Ⅳ级：适用于特殊工程和特殊环境下的结构，如水下工程、高湿度环境等。
【不同等级植筋胶的特点及应用】
1.Ⅰ级植筋胶：以环氧树脂为基料，具有良好的耐水性和抗压强度，适用于一般的静载荷结构。
2.Ⅱ级植筋胶：在Ⅰ级基础上，增加了抗拉强度和抗疲劳性能，适用
于承受动载荷的结构。
3.Ⅲ级植筋胶：具有更高的抗拉强度、抗疲劳性能和抗冲击性能，适用于承受冲击载荷的结构。
4.Ⅳ级植筋胶：在Ⅲ级基础上，具有更强的耐化学腐蚀性和耐高温性能，适用于特殊环境下的结构。
【选择植筋胶等级的建议】
在选择植筋胶时，应根据工程结构的具体需求、受力状况和使用环境来选择适当等级的植筋胶。
植筋深度表
植筋深度表混凝土强度等级C15 C20 C25 ≥C30I级钢筋植筋深度 20d 18d 16d 14dII级钢筋植筋深度 22d 20d 18d 16d注：①d为钢筋直径。
②当植入钢筋密度较大时，宜适当增加植筋深度。
③当新增构件为其他结构构件时，其原构件混凝土强度等级不得低于C20。
④当新增构件为悬挑结构构件时，其原构件混凝土强度等级不得低于C25。
一、植筋加固施工工艺流程：放线→材料准备→砼凿面→机械成孔→清孔→结构胶配制→注胶→固化→试验；植筋锚固施工是在按要求已凿毛的混凝土上用金刚石钻机、电锤等机械设备，按选定的参数成孔，并对孔壁进行处理后，注入配制的结构胶，然后植入准备好的钢筋，固化后达到植筋的要求。
1、材料准备按设计要求及锚固参数，准备直径Φ14、Φ22和Φ25㎜的钢筋，应注意下料长度，钢筋表面应采用钢筋刷蘸5%浓度的盐酸除锈，然后用清水冲洗晾干，用丙酮溶液去油。
施工用的机械设备（金刚石钻机、电锤、鼓风机等）检查无故障，准备配制胶体的计量器皿、容器等。
2、凿面按设计要求的位置、宽度和高度，对梁侧面、顶面及板面进行砼凿面，要求凿面轻锤、凿毛，并去掉松散颗粒，且凿面要用钢丝刷净，高压水冲清洗干净；以有利于新旧砼能够可靠的连结，保证新旧结构的整体性和良好的抗震性。
3、成孔对需要锚固钢筋的地方弹线定位，并按已定孔位进行机械成孔；钻孔深度，按照施工参数确定，满足深度要求。
钻孔时，边钻边取出砼，并用高压鼓风机将孔内粉尘清出孔外。
4、清孔对成孔进行高压风处理，将孔内灰渣吹净，用烤棒烤干，然后用丙酮清洗孔壁。
5、注胶植筋MLJ结构胶的配制严格按配合比值计量调配，搅拌时避免水进入容器，按同一方向搅拌，容器内不得有油污。
调配时确保搅拌均匀、颜色一致，胶灌入孔内后将经处理的钢筋插入孔内，按一定方向旋转多次，以使树脂与钢筋和混凝土表面粘结密实，并临时固定，在常温下24h左右便可受力使用。
6、固化7d后结构胶完全固化，进行拉拔试验（无损伤检验），试验值达到设计要求后卸荷。
植筋锚固计算

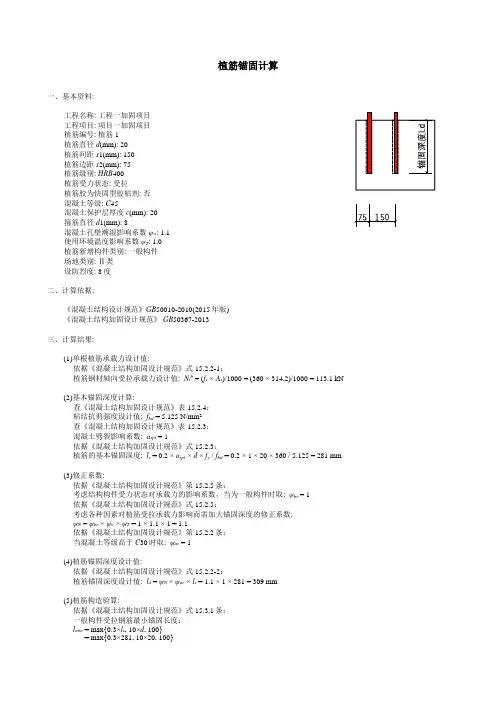

植筋锚固计算一、基本资料:工程名称: 工程一加固项目工程项目: 项目一加固项目植筋编号: 植筋1植筋直径d(mm): 20植筋间距s1(mm): 150植筋边距s2(mm): 75植筋级别: HRB400植筋受力状态: 受拉植筋胶为快固型胶粘剂: 否混凝土等级: C45混凝土保护层厚度c(mm): 20箍筋直径d1(mm): 8混凝土孔壁潮湿影响系数ψw: 1.1使用环境温度影响系数ψT: 1.0植筋新增构件类别: 一般构件场地类别: Ⅱ类设防烈度: 8度二、计算依据:《混凝土结构设计规范》GB50010-2010(2015年版)《混凝土结构加固设计规范》GB50367-2013三、计算结果:(1)单根植筋承载力设计值:依据《混凝土结构加固设计规范》式15.2.2-1：植筋钢材轴向受拉承载力设计值: N t b = (f y ×A s)/1000 = (360 × 314.2)/1000 = 113.1 kN(2)基本锚固深度计算:查《混凝土结构加固设计规范》表15.2.4：粘结抗剪强度设计值: f bd = 5.125 N/mm2查《混凝土结构加固设计规范》表15.2.3：混凝土劈裂影响系数: αspt = 1依据《混凝土结构加固设计规范》式15.2.3：植筋的基本锚固深度: l s = 0.2 ×αspt ×d ×f y / f bd = 0.2 × 1 × 20 × 360 / 5.125 = 281 mm(3)修正系数:依据《混凝土结构加固设计规范》第15.2.5条：考虑结构构件受力状态对承载力的影响系数，当为一般构件时取: ψbr = 1依据《混凝土结构加固设计规范》式15.2.5：考虑各种因素对植筋受拉承载力影响而需加大锚固深度的修正系数:ψN = ψbr ×ψw ×ψT = 1 × 1.1 × 1 = 1.1依据《混凝土结构加固设计规范》第15.2.2条：当混凝土等级高于C30时取: ψae = 1(4)植筋锚固深度设计值:依据《混凝土结构加固设计规范》式15.2.2-2：植筋锚固深度设计值: l d = ψN ×ψae ×l s = 1.1 × 1 × 281 = 309 mm(5)植筋构造验算:依据《混凝土结构加固设计规范》式15.3.1条：一般构件受拉钢筋最小锚固长度：l min = max{0.3×l s, 10×d, 100}= max{0.3×281, 10×20, 100}= 200 mml d≥ l min，植筋锚固深度计算设计值满足最小锚固长度要求。
植筋规范标准
.实际钻孔深度可参考15d的基准，根据实际所需锚固力大小，并考虑构造要求，现场拉拔试验或按照有关规范计算确定。
. 当基材强度等级低于C20，或在素混凝土（或岩石）上植筋，应适当增加锚固深度。
. 当实际所需锚固力较小时（如用螺栓固定器具、管线、支架等），可按螺栓长度确定钻孔深度，但深度不宜小于5d。
.钻孔有效深度自构件表面坚实的混凝土算起。
.钻孔不应设置于构件的保护层或装饰层内。
.所用主要器具:电锤或风镐。
3.清孔 .钻孔完毕，检查孔深、孔径合格后将孔内粉尘用压缩空气吹出，然后用毛刷将孔壁刷净，再次压缩空气吹孔，应反复进行3∽5次，直至孔内无灰尘碎屑，最后用棉布蘸丙酮拭净孔壁，将孔口临时封闭。
若有废孔，清净后用植筋胶填实。
.钻孔孔内应保持干燥。
.所用主要器具:空压机、毛刷。
4.钢材除锈 .钢材锚固长度范围的铁锈、油污应清除干净（新钢筋、螺栓的青色氧化外皮也应除去），并打磨出金属光泽，采用角磨机和钢丝轮片速度较快。
.所用主要器具:角磨机、钢丝轮片。
5.锚固胶配制 . 植筋胶为A、B 两组份，配胶宜采用机械搅拌，搅拌器可由电锤和搅拌齿组成，搅拌齿可采用电锤钻头端部焊接十字形Φ14钢筋制成。
少量可用细钢筋棍人工搅拌。
.取洁净容器（塑料或金属盆，不得有油污、水、杂质）和称重衡器按配合比混合，并用搅拌器搅拌10分钟左右至A、B组份混合均匀为止。
搅拌时最好沿同一方向搅拌,尽量避免混入空气形成气泡。
.胶应现配现用，每次配胶量不宜大于5公斤。
.所用主要器具:搅拌器、容器、衡器、腻刀、手套。
6.植筋垂直孔植筋将胶直接流、捣进孔中即可 .水平孔植筋可用Φ6细钢筋配合托胶板（干净木板）往孔内捣胶，也可让施工人员戴好皮手套，将配好的胶成团塞、捣进孔内。
.倒垂孔植筋请选用高触变型植筋胶，该胶不流淌，可成团塞、捣入孔。
.钢筋、螺栓可采用旋转或手锤击打方式入孔，手锤击打时，一手应扶住钢筋或螺栓，以保证对中并避免回弹。
建筑植筋国家规范
